Inhaltszusammenfassung für AVM OVATION SD 6.2

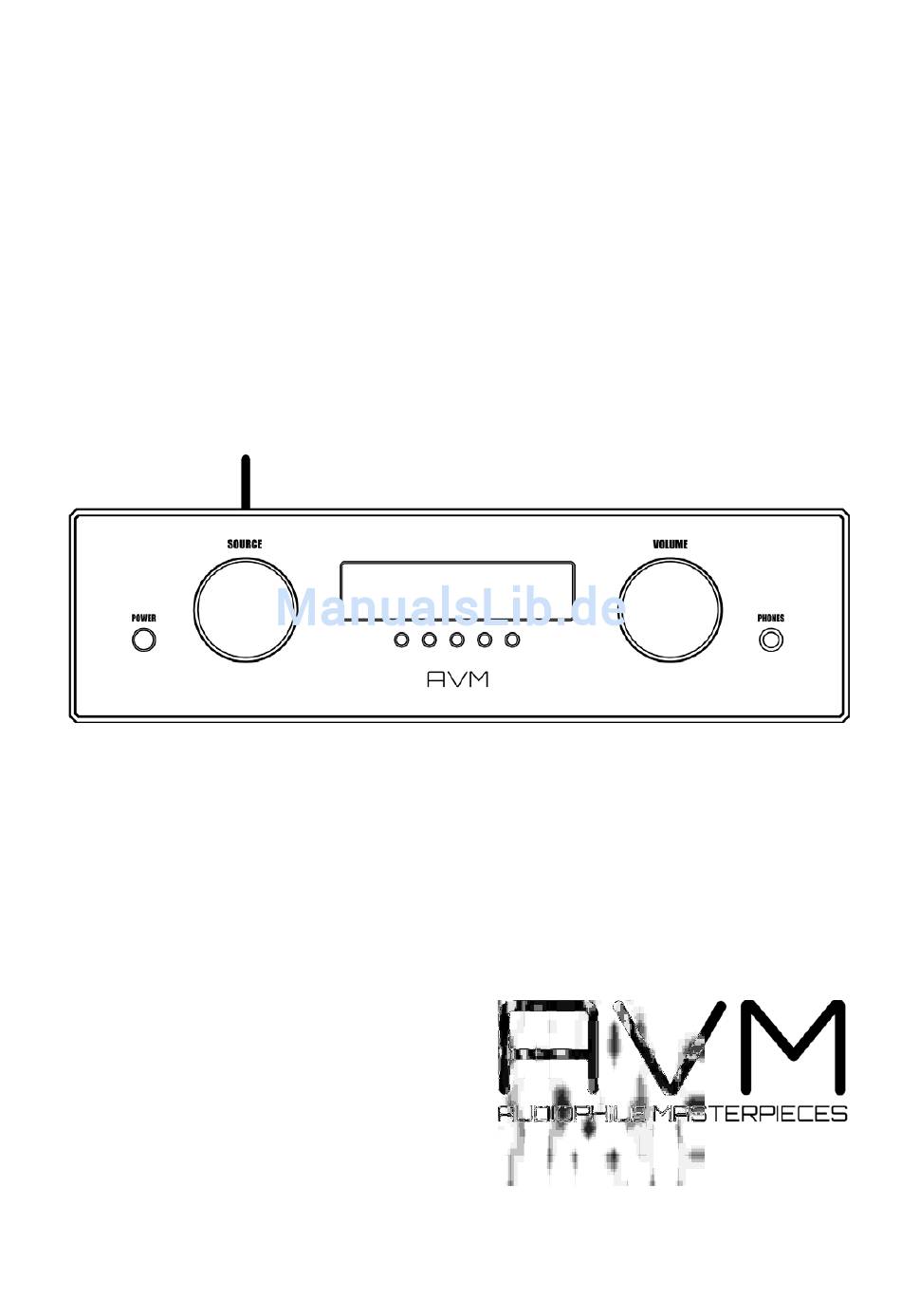

- Seite 1 Bedienungsanleitung OVATION SD 6.2...
-
Seite 3: Konformitätserklärung
Wir bestätigen, dass das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH Daimlerstraße 8 D-76316 Malsch www.avm.audio... - Seite 4 Herzlich willkommen! Wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem OVATION SD 6.2 haben Sie eine klanglich hervorragende und vielseitig einsetzbare HiFi-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihres AVM-Geräts auf umfassende Weise erläutern und...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inbetriebnahme ........................6 Lieferumfang ........................6 Übersicht ......................... 6 Aufstellung und Kühlung ....................7 Netzanschluss ......................... 7 Anschluss digitaler Klangquellen ..................8 Anschluss analoger Klangquellen ................... 8 Anschluss digitaler Aufnahmegeräte ................8 RC 9 Fernbedienung ....................... 8 RC S App für iOS und Android ..................8 1.10 Netzwerkinstallation (LAN, WLAN) ................ -
Seite 6: Inbetriebnahme
1 Inbetriebnahme 1.1 Lieferumfang OVATION SD 6.2 • WLAN-Antenne • Netzkabel • Optional erhältliche RC 9 Fernbedienung mit Ladestation, Netzteil und USB- • Ladekabel HINWEIS Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 7: Aufstellung Und Kühlung
Analogausgang Links (XLR) 24 Koxialer Digitaleingang 1 Analogausgang Rechts (XLR) 25 AES/EBU Digitaleingang 10 Analogausgang Links (Cinch, Var) 26 WLAN-Antennenanschluss 11 Analogausgang Rechts (Cinch, Var) 27 USB-Eingang für Datenträger 12 Analogausgang Rechts (Cinch, Fix) 28 Netzwerkanschluss (LAN) 13 Analogausgang Links (Cinch, Fix) 29 Status-LED 14 Analogeingang Rechts (XLR) 30 Reset-Taste für Streamingmodul... -
Seite 8: Anschluss Digitaler Klangquellen
Die RC S App für iOS und Android verwandelt Ihr Smartphone oder Tablet in eine praktische Fernbedienung und bietet eine Reihe an Funktionen zur Nutzung aller streamingfähigen Komponenten von AVM. Die RC S App steht Ihnen im Apple App Store... -
Seite 9: Einrichtung Einer Kabelgebundenen Netzwerkverbindung (Lan)
dass die Antenne gerade ausgerichtet ist. Erst danach winkeln Sie die Antenne in die gewünschte Position ab. HINWEIS Unabhängig davon, ob Sie eine drahtlose oder kabelgebundene Betriebsweise bevorzugen, ist vor der Inbetriebnahme der Streaming-Funktionen grundsätzlich eine kabelgebundene LAN-Verbindung über den Netzwerkanschluss (28) erforderlich. Dieser einmalige Schritt wird benötigt, um dem Gerät eine IP-Adresse zuzuweisen. - Seite 10 Punkte getrennt ist. Häufig beginnt eine IP-Adresse z.B. mit "192.168.xxx.x". Im unten abgebildeten Beispiel lautet IP-Adresse jedoch z.B. "10.0.1.4". ü Wählen Sie ein verfügbares AVM-Gerät aus der Liste durch Antippen aus und warten Sie einen kurzen Moment, bis eine Verbindung zwischen Ihrem Smartphone oder Tablet und dem SD 6.2 hergestellt ist.
- Seite 11 ü Navigieren Sie zu dem Settings Tab der RC S App und wählen Sie die Menüpunkte Device Settings und Network an. Anschließend navigieren Sie weiter zu Configure WiFi. ü Nachdem Sie SSID ausgewählt haben, werden Ihnen die Namen aller verfügbaren Drahtlos-Netzwerke (WLAN, WiFi) angezeigt.
- Seite 12 ü Wählen Sie den Menüpunkt Password aus uns geben Sie Ihr WLAN-Passwort ein. Bestätigen Sie Ihres Eingabe anschließend über Done am rechten, oberen Bildschirmrand der RC S App. Anschließend bestätigen Sie Ihre vorgenommenen WLAN-Einstellungen über Apply am rechten, oberen Bildschirmrand. ü...
-
Seite 13: Software-Updates
WLAN-Verbindung (WiFi) oder umgekehrt ist grundsätzlich ein Neustart des integrierten Netzwerk-Moduls erforderlich. Dieser Vorgang lässt sich wie oben beschrieben über die RC S App oder die optionale RC 9 Fernbedienung starten. Das AVM-Gerät bleibt während dieses Vorgangs eingeschaltet und sollte nicht vom Stromnetz getrennt werden. -
Seite 14: Bedienung Der Grundfunktionen
Check for Updates / Internet. Zur Installation eines Software-Updates über einen USB- Stick konsultieren Sie bitte Ihren Fachhändler, der Ihnen bei der Aktualisierung gerne behilflich ist. ü Update der Streaming-Software über die RC 9 Fernbedienung: Navigieren Sie zu Receiver Settings und wählen dort Software / Update. Führen Sie das Update über eine bestehende Internetverbindung durch. -
Seite 15: Lautstärkeeinstellung
2.4 Lautstärkeeinstellung Zur Einstellung der Lautstärker benutzen Sie den Lautstärkesteller (6). Die Schrittweite der Lautstärkeänderung ist abhängig von der Drehgeschwindigkeit. Langsames Drehen bewirkt eine Pegeländerung in Schritten von von 0,5 dB, schnelles Drehen ändert die Lautstärke in 2 dB-Schritten. Die aktuelle Einstellung wird numerisch (0 bis 99,5) angezeigt. HINWEIS Bitte beachten Sie, dass die Lautstärkeänderung über die optional erhältliche RC 9 Fernbedienung grundsätzlich in Schritten von 2 dB erfolgt. -
Seite 16: Erweiterte Einstellungen
DSD64 und DSD128. Mac OSX benötigt hierzu ebenfalls keine zusätzlichen Treiber. PC- Systeme mit Windows hingeben benötigen einen zusätzlichen Treiber, der Ihnen auf der entsprechenden Produktseite unter www.avm.audio zum Download zur Verfügung steht. Bitte beachten Sie, dass zur Wiedergabe von DSD64 oder DSD128 grundsätzlich die Einstellung HI RES erforderlich ist. -
Seite 17: Globale Einstellungen
3.1 Globale Einstellungen 3.1.1 Set tone control Über den Menüpunkt set tone control lässt sich die Klangstellerelektronik des SD 6.2 aktivieren, die sowohl die Anpassung von Bass- und Höhenanteilen im Klangbild als auch die Wahl verschiedener Loudnesskurven ermöglicht. In Stellung BYPASS ist die Klangstellerelektronik deaktiviert (vormals vorgenommene Einstellungen werden jedoch... -
Seite 18: Set Balance
„gehörrichtige Lautstärkeeinstellung“ (Loudness) korrigieren, indem leiser Musikwiedergabe Bässe und Höhen angehoben werden und im Zuge der Erhöhung der Lautstärke ein allmählicher Übergang zum linearen Frequenzgang erfolgt. Damit diese Kompensation ihren vollen Effekt erzielt, ist eine sorgfältige Einstellung notwendig. Gehen Sie daher wie folgt vor: Wählen Sie eine Klangquelle und stellen Sie eine moderate Abhörlautstärke ein. -
Seite 19: Bass & Treble Control
HINWEIS Die Helligkeitseinstellung 100% kann bei langer Betriebsdauer zu ungleicher Helligkeit einzelner Segmente des Displays infolge von "Einbrenneffekten" führen. Lassen Sie daher das Gerät mit dieser Einstellung nicht unnötig lange an. Schalten Sie es bei Nichtgebrauch (z.B. über Nacht) in den Stand-by-Modus. 3.2.2 Bass &... -
Seite 20: Reset (Werkseinstellungen)
RC S App für iOS und Android, lassen sich elementare Grundfunktionen des Geräts auch über die klassischen RC 3 und RC 8 Fernbedienungen von AVM bedienen und als optionales Zubehör erhältlich sind. Um das Infrarotosignal dieser Fernbedienungen zu empfangen, muss die Funktion set ir control aktiviert werden (ON). Im Auslieferungszustand ist die Funktion zunächst deaktiviert (OFF). -
Seite 21: Rc 9 Fernbedienung (Optional Erhältlich)
4 RC 9 Fernbedienung (optional erhältlich) 4.1 Übersicht Ein/Ausschalt-Taste* Favoritenliste Helligkeitssensor Lautstärke Farbdisplay Plus/Minus-Tasten Schnell-Tasten 1-4 (Hotkeys) Ton ein/ausschalten Funktions-Tasten (rot, grün, gelb, blau) Wiedergabe Home-Taste Skip-Taste (rückwärts) Zone-Taste Skip-Taste (vorwärts) Info-Taste Aufnahme-Taste Einstellungen Stop-Taste Enter-Taste Pause-Taste Navigations-Tasten (links, rechts, oben, Eingabe-Tasten (Buchstaben, Zahlen, unten Zeichen) -
Seite 22: Aktivierung Und Stand-By-Modus
Details zu dem als Pairing bezeichneten Vorgang finden Sie in Abschnitt 4.7.5. 4.2 Aktivierung und Stand-by-Modus Zum Einschalten eines installierten AVM-Geräts (siehe Pairing in Abschnitt 4.7.5) nehmen Sie die RC 9 Fernbedienung in die Hand. Durch den integrierten Bewegungssensor erwacht diese aus dem Stand-by-Modus. -
Seite 23: Systemeinstellungen
Inhaltsbereich: Der Inhaltsbereich ist die zentrale Bedienoberfläche der RC 9. Hier werden Ihnen Menüpunkte des aktuell aufgerufenen Steuerungsbereichs sowie weitere Grafik- und Bedienelemente angezeigt. Fußleiste: Im oberen Bereich der Fußleiste befindet sich eine Anzeige der aktuellen Uhrzeit sowie des aktuellen Verbindungsstatus. Im unteren Bereich der Fußleiste befinden sich vier Felder, denen sogenannte Schnelltasten (Hotkeys) zugewiesen werden können. -
Seite 24: Zone Wechseln
HINWEIS Bitte beachten Sie, dass jeweils lediglich die Steuerung eines einzelnen Geräts über die Fernbedienung möglich ist. Im Zuge der Auswahl eines Geräts wird eine eventuell zuvor bereits bestandene Geräteverbindung unterbrochen. 4.7.2 Zone wechseln Sollten Sie mehrere, mit der RC 9 fernsteuerbare Geräte besitzen, haben Sie die Möglichkeit, diese in verschiedene Zonen zu unterteilen, z.B. - Seite 25 Spanisch, Niederländisch. Gerät umbenennen Über den Menüpunkt Gerät umbenennen lässt sich die Bezeichnung eines verbundenen AVM-Geräts bearbeiten. Bitte beachten Sie, dass die Umbenennung ausschließlich auf der Fernbedienung erfolgt. Sollten Sie daher z.B. auch die RC S App für iOS und Android Steuerung Ihrer AVM-Geräte verwenden, muss das entsprechende Gerät hier ebenfalls...
-
Seite 26: Quellenauswahl
4.7.5 Pairing Als Pairing wird ein Vorgang bezeichnet, bei dem eine Funkverbindung zwischen Ihrer RC 9 Fernbedienung und einem SD 6.2 hergestellt wird, um beide Komponenten im Hinblick auf ein zukünftiges Zusammenspiel miteinander zu koppeln. Zum Starten des Pairing-Vorgangs schalten Sie den SD 6.2 über den Netzschalter an der Hinterseite des Geräts (33) vollständig aus. - Seite 27 4.8.2 Airable Sofern ihr SD 6.2 über eine aktuelle Version der Streaming-Software verfügt (v1.2 oder höher), steht Ihnen mit Airable ein erstklassiges und umfangreiches Serviceangebot für Webradios, Podcasts und weitere Musikdienste zur Verfügung. Airable ersetzt damit den vormaligen Webradio-Anbieter vTuner und bietet Ihnen zudem einen optionalen Zugriff auf TIDAL. TIDAL ist ein innovativer HiFi-Streaming-Service mit einem umfangreichen und vielseitigen Musikkatalog in verlustfreier CD-Klangqualität.
-
Seite 28: Musik-Server
HINWEIS Bitte beachten Sie, dass Ihnen zwei separate Favoriten für die Menüs Podcasts und Radios (siehe Abschnitt 4.8.3) und zur Verfügung stehen. Beide Verzeichnisse können jedoch nach Bedarf für einen unmittelbaren Zugriff in das Presets Menü übernommen werden und damit ohne Umwege über das Quellenauswahlmenü... -
Seite 29: Receiver-Einstellungen
Über die Favoriten-Taste der RC 9 Fernbedienung (13) lassen sich beliebte Musiktitel einem der Plätze in der Favoritenliste zuweisen, die sich über die Favoritenlisten-Taste (15) im Handumdrehen aufrufen lassen. Über die Info-Taste (8) gelangen Sie auf direkte Weise zum aktuell wiedergegebenen Titel zurück. Über die Transport-Tasten (19-24) stehen Ihnen die Funktionen Play, Pause, Skip und Stop zur Verfügung. - Seite 30 "Aufwachzeit" aus dem Sleep Mode. Bitte beachten Sie jedoch, dass sich im Falle einer Aktivierung der Schnellstart-Funktion der Stromverbrauch des Geräts erhöht. Software Über den Menüpunkt Software haben Sie die Möglichkeit, die Version der Streaming- Software Ihres AVM-Geräts anzeigen zu lassen und diese ggf. zu aktualisieren. Hierzu steht Ihnen eine Aktualisierungs-Option über...
-
Seite 31: Anhang
5 Anhang 5.1 Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Diese kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen Staubtuch gereinigt werden. ACHTUNG Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. -
Seite 32: Technische Daten
Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantieregistrierung erfolgt über unsere Website: avm-audio.com. 3. Der Fehler darf nicht durch unsachgemäße Behandlung oder Eingriff in das Gerät verursacht worden sein. -
Seite 33: Allgemeines
USB-Eingang asynchron, galvanisch getrennt PCM (ohne Treiber) bis zu 96 kHz / 24 Bit PCM (mit Treiber) bis zu 384 kHz / 32 Bit DSD (mit Treiber) DSD64 (2, 8 MHz) und DSD128 (5,6 MHz) Störabstand (bez. auf digital Null) >103 dB (A) 5.4.3 Streaming-Funktionalitäten...
