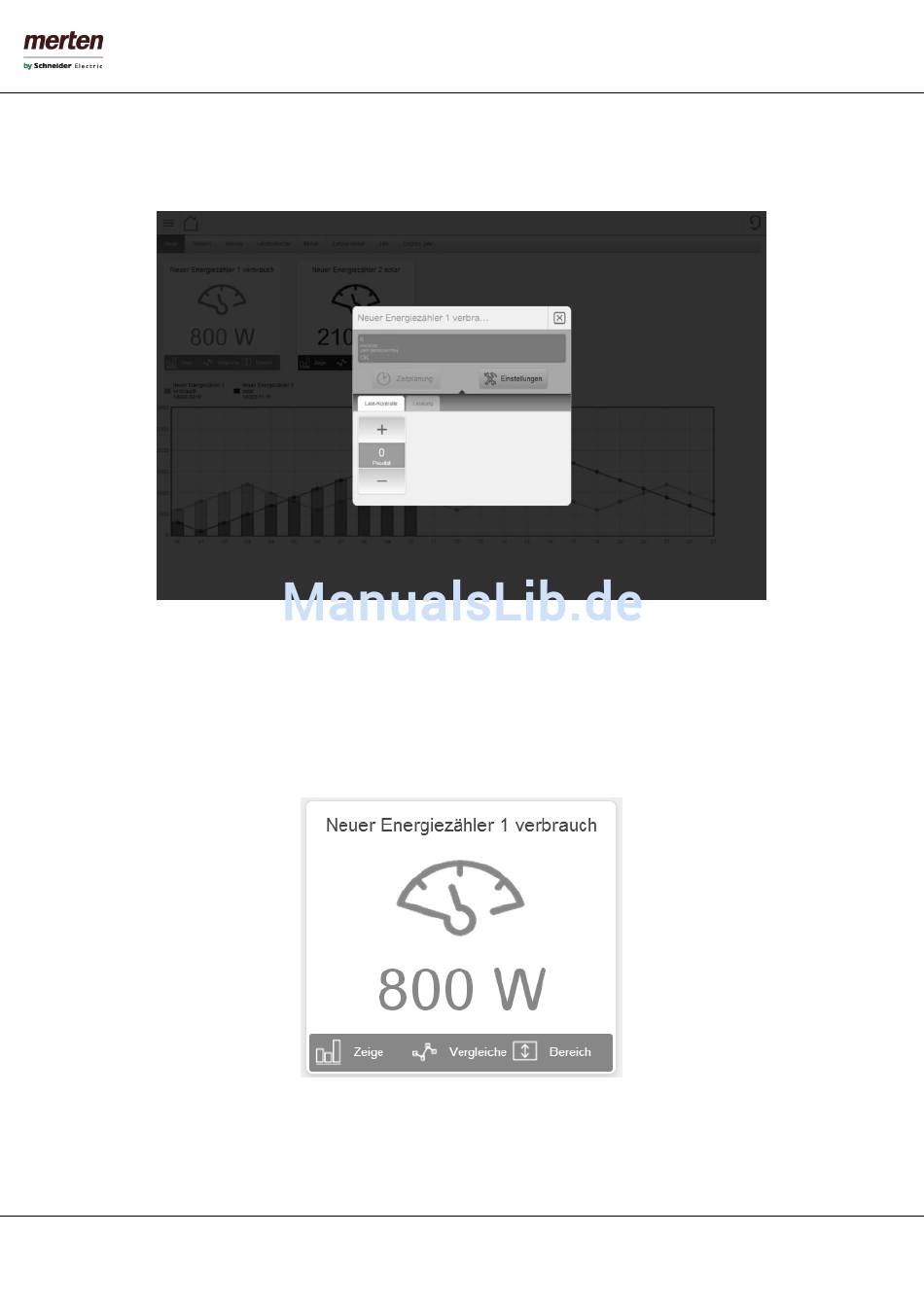

Im oberen Bereich der Seite werden die zuvor erstellten ENERGIEZÄHLER dargestellt; diese zeigen den aktuellen
Leistungsverbrauch in Echtzeit entweder in grün, orange oder rot (in Abhängigkeit der eingestellten Limits) an. Wurden
die Limits nicht statisch, sondern als Unter-Objekte konfiguriert, kann über einen Klick einen ENERGIEZÄHLER folgendes
Popup-Fenster geöffnet werden, über welches die Limits und weitere Optionen bearbeitet werden können:
Die Unter-Objekte werden (wenn vorhanden) in folgenden Tabs angeordnet:
Last-Kontrolle (Priorität, Limit überschritten...)
•
Leistung (min. und max. Limit)
•
Energie (min. und max. Limit)
•
Jeder ENERGIEZÄHLER enthält eine farbige Box, über welche die graphische Visualisierung der Daten des
ENERGIEZÄHLERs im unteren Bereich der Seite aktiviert und angepasst werden kann:
Die Farbe der Box entspricht dabei jener des dazugehörigen Graphen, sodass auch bei mehreren, gleichzeitig
angezeigten Graphen eine schnelle Erkennung möglich ist. Über die Box können folgende Optionen gesteuert werden,
welche die Darstellung des entsprechenden Graphen verändern:
