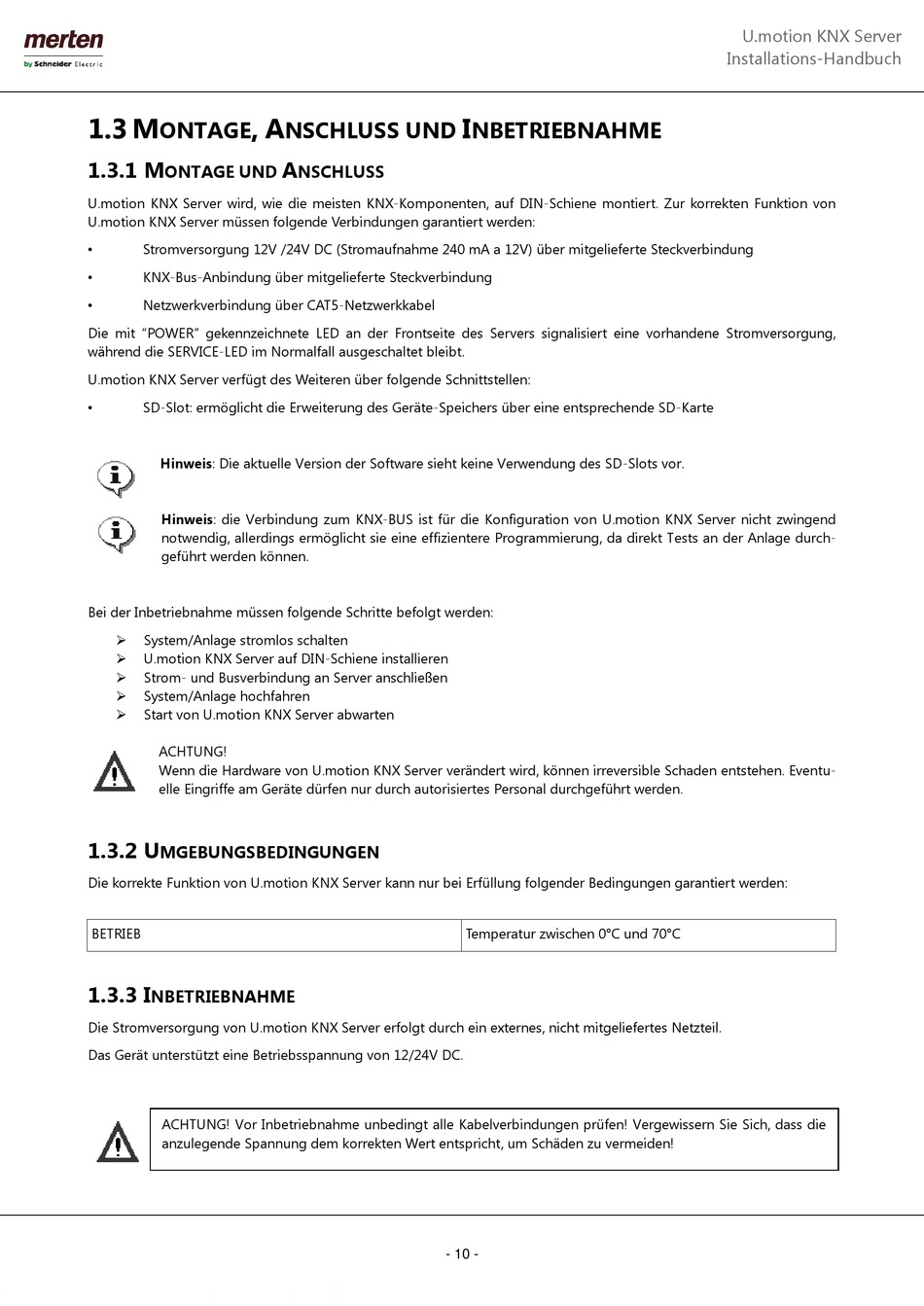

Montage, Anschluss Und Inbetriebnahme; Montage Und Anschluss; Umgebungsbedingungen; Inbetriebnahme - merten U.motion KNX Server Installationshandbuch

1.3 M , A
ONTAGE
1.3.1 M
ONTAGE UND
U.motion KNX Server wird, wie die meisten KNX-Komponenten, auf DIN-Schiene montiert. Zur korrekten Funktion von
U.motion KNX Server müssen folgende Verbindungen garantiert werden:
Stromversorgung 12V /24V DC (Stromaufnahme 240 mA a 12V) über mitgelieferte Steckverbindung
•
KNX-Bus-Anbindung über mitgelieferte Steckverbindung
•
Netzwerkverbindung über CAT5-Netzwerkkabel
•
Die mit "POWER" gekennzeichnete LED an der Frontseite des Servers signalisiert eine vorhandene Stromversorgung,
während die SERVICE-LED im Normalfall ausgeschaltet bleibt.
U.motion KNX Server verfügt des Weiteren über folgende Schnittstellen:
SD-Slot: ermöglicht die Erweiterung des Geräte-Speichers über eine entsprechende SD-Karte
•
Hinweis: Die aktuelle Version der Software sieht keine Verwendung des SD-Slots vor.
Hinweis: die Verbindung zum KNX-BUS ist für die Konfiguration von U.motion KNX Server nicht zwingend
notwendig, allerdings ermöglicht sie eine effizientere Programmierung, da direkt Tests an der Anlage durch-
geführt werden können.
Bei der Inbetriebnahme müssen folgende Schritte befolgt werden:
System/Anlage stromlos schalten

U.motion KNX Server auf DIN-Schiene installieren

Strom- und Busverbindung an Server anschließen

System/Anlage hochfahren

Start von U.motion KNX Server abwarten

ACHTUNG!
Wenn die Hardware von U.motion KNX Server verändert wird, können irreversible Schaden entstehen. Eventu-
elle Eingriffe am Geräte dürfen nur durch autorisiertes Personal durchgeführt werden.
1.3.2 U
MGEBUNGSBEDINGUNGEN
Die korrekte Funktion von U.motion KNX Server kann nur bei Erfüllung folgender Bedingungen garantiert werden:
BETRIEB
1.3.3 I
NBETRIEBNAHME
Die Stromversorgung von U.motion KNX Server erfolgt durch ein externes, nicht mitgeliefertes Netzteil.
Das Gerät unterstützt eine Betriebsspannung von 12/24V DC.
ACHTUNG! Vor Inbetriebnahme unbedingt alle Kabelverbindungen prüfen! Vergewissern Sie Sich, dass die
anzulegende Spannung dem korrekten Wert entspricht, um Schäden zu vermeiden!
NSCHLUSS UND
A
NSCHLUSS
