merten U.motion KNX Server Installationshandbuch Seite 102

U.motion KNX Server
Installations-Handbuch

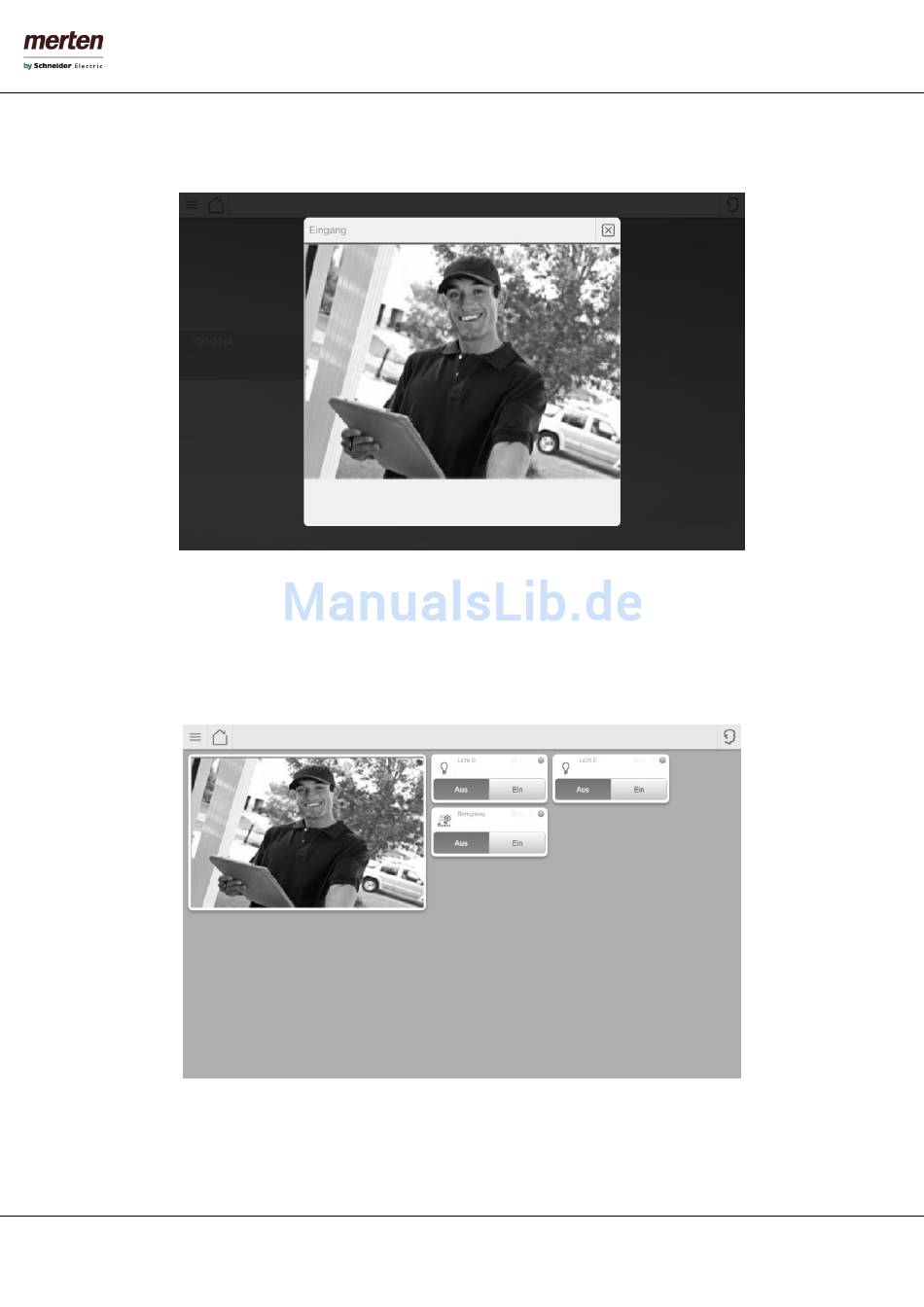

Die erste Darstellungsweise wird automatisch durch die Software angelegt. Wird der Eintrag "VIDEOÜBERWACHUNG"
aufgerufen, wird eine Liste der konfigurierten Kameras dargestellt; ein Klick auf einen der Einträge öffnet ein Popup-
Fenster, welches das Videosignal darstellt, wie in folgendem Screenshot ersichtlich:
Werden die Kameras hingegen auch in ein oder mehrere Räumlichkeiten eingefügt, so kann deren Video-Signal auch
direkt in den einzelnen Seiten der Visualisierung angezeigt werden.
Wurde die Räumlichkeit in RASTER-Ansicht konfiguriert, wird die Kamera zusammen mit den "Funktions-Boxen" der
eingefügten Objekte dargestellt, mit dem Unterschied, dass die Kameras den Platz von 6 normalen Objekten (3 Zeilen, 2
Spalten) einnehmen, wie im Screenshot auf der nächsten Seite dargestellt:
Je nach Auflösung des Clients platzieren sich die enthaltenen Objekte automatisch rund um das Video-Signal, unter
Verwendung des freien Platzes auf der rechten und unteren Seite der Video-Box.
- 102 -
