Verwandte Anleitungen für merten U.motion KNX Server
Inhaltszusammenfassung für merten U.motion KNX Server

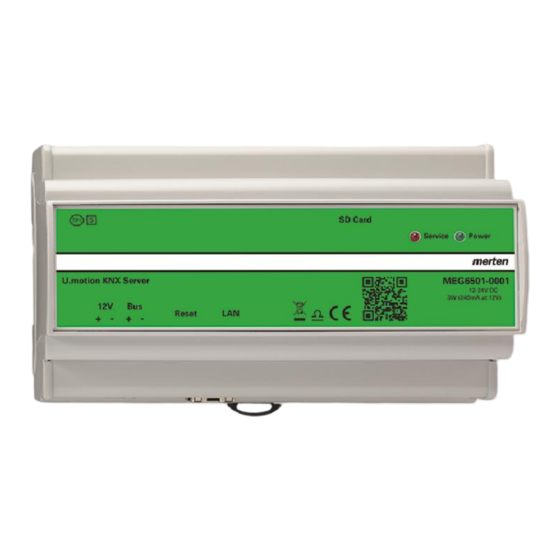

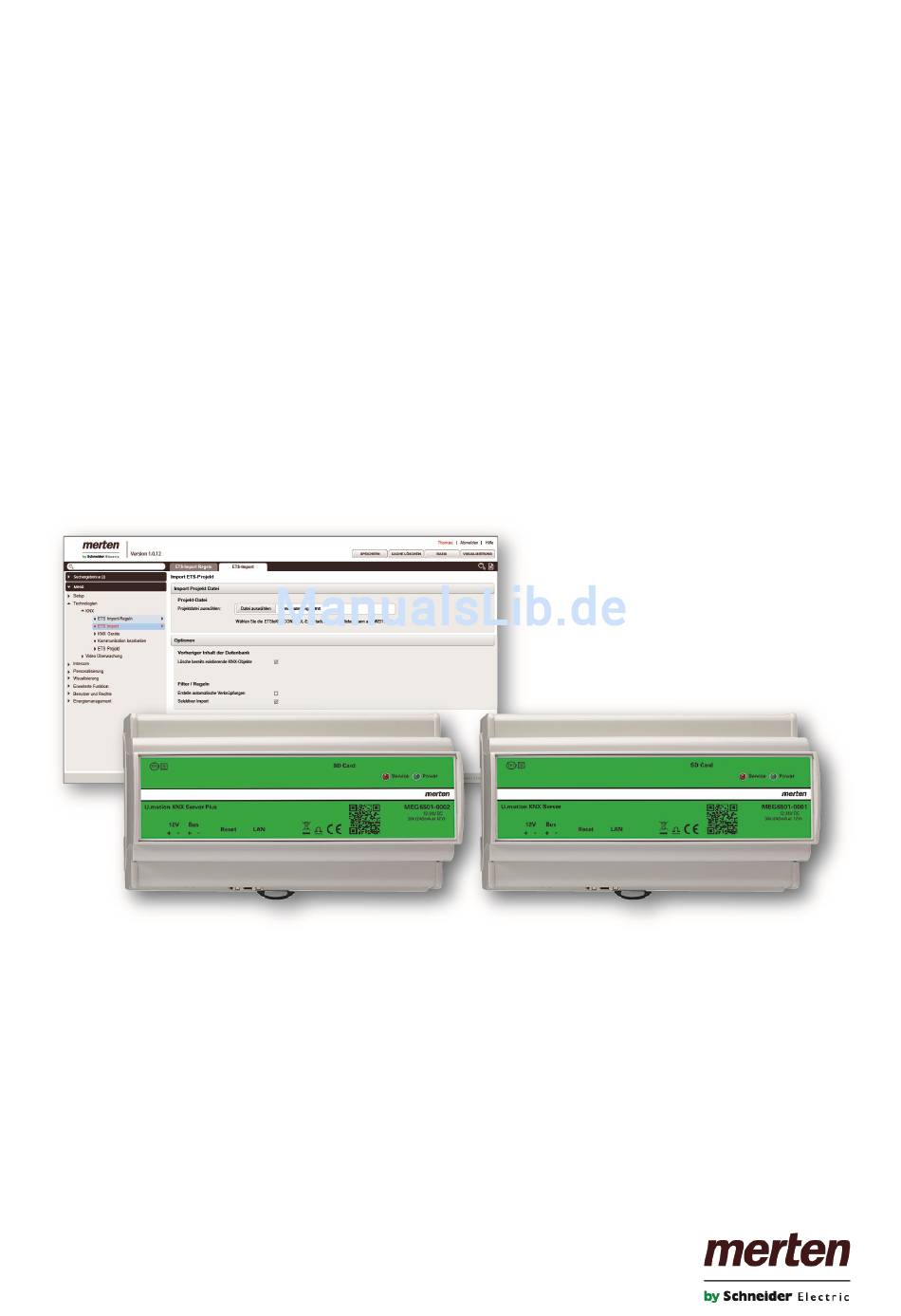

- Seite 1 U.motion U.motion KNX Server U.motion KNX Server Plus Installations-Handbuch Art. no. MEG6501-0001 | MEG6501-0002 04/2014 VERSION 1.0.1 www.merten.com...
-
Seite 2: Allgemeine Informationen
U.motion KNX Server Installations-Handbuch LLGEMEINE NFORMATIONEN Schneider Electric GmbH c/o Merten Gothaer Straße 29, 40880 Ratingen www.merten.de www.merten-austria.at Kundenbetreuung: Telefon: +49 2102 - 404 6000 Betriebsanleitungen, Handbücher und Software sind urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen, Umsetzen im Ganzen oder in Teilen ist nicht gestattet. Eine Ausnahme gilt für die Anfertigung einer Sicherungskopie der Software für den eigenen Gebrauch. -
Seite 3: Sicherheitsvorschriften
U.motion KNX Server Installations-Handbuch ICHERHEITSVORSCHRIFTEN Diese Betriebsanleitung enthält die wichtigsten Hinweise, um das Gerät sicherheitsgerecht zu betreiben. Diese Bedienungsanleitung, insbesondere die Sicherheits-Hinweise, sind von allen Personen zu beachten, die mit dem Gerät arbeiten. Darüber hinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung zu beachten. -
Seite 4: Inhaltsverzeichnis
2.4.4 Technologien - KNX_________________________________________________________ - 20 - 2.4.5 Technologien - Videoüberwachung _________________________________________ - 21 - 2.4.6 Technologien – Intercom (nur U.motion KNX Server Plus) __________________ - 21 - 2.4.7 Technologien – Energie _____________________________________________________ - 21 - 2.4.8 Personalisierung ____________________________________________________________ - 21 - 2.4.9 Personalisierung - Navigationsmenü... - Seite 5 U.motion KNX Server Installations-Handbuch 2.6.3 Hilfe _________________________________________________________________________ - 26 - Setup _______________________________________________________ - 27 - Einleitung ____________________________________________________________________ - 27 - Sprache ______________________________________________________________________ - 27 - Netzwerk _____________________________________________________________________ - 28 - Update _______________________________________________________________________ - 29 - Sichern/Wiederherstellen ___________________________________________________ - 29 - Datum/Uhrzeit _______________________________________________________________ - 30 - 3.6.1 Konfiguration Datum/Uhrzeit _______________________________________________ - 30 -...
- Seite 6 5.7.3 Räumlichkeiten und verknüpfte Szenarien __________________________________ - 51 - 5.7.4 Aktive und passive Ereignisse _______________________________________________ - 51 - KNX Szenarien _______________________________________________________________ - 52 - Physikalische Adresse von U.motion KNX Server __________________________ - 53 - 5.10 ETS Gateway _________________________________________________________________ - 54 - Räumlichkeiten ____________________________________________ - 57 - Einleitung ____________________________________________________________________ - 57 - Neue Räumlichkeiten erstellen _____________________________________________ - 57 -...
- Seite 7 U.motion KNX Server Installations-Handbuch 10.4 Bedienung in der Visualisierung ____________________________________________ - 84 - Erweiterte Funktionen ____________________________________ - 85 - 11.1 Einleitung ____________________________________________________________________ - 85 - 11.2 Logiken ______________________________________________________________________ - 85 - 11.3 Bedingungen ________________________________________________________________ - 87 - 11.4 Virtuelle Objekte ____________________________________________________________ - 89 - 11.5 Integratoren _________________________________________________________________ - 90 -...
- Seite 8 U.motion KNX Server Installations-Handbuch Remote Zugang __________________________________________ - 124 - 15.1 Einleitung ___________________________________________________________________ - 124 - 15.2 Remote-Zugriff via Internet _______________________________________________ - 124 - Notizen ___________________________________________________ - 125 - - 8 -...
-
Seite 9: Erste Inbetriebnahme
1.1 E INLEITUNG U.motion KNX Server ist ein Webserver zur Überwachung und Visualisierung von Home & Building Automation Anlagen, welche auf Basis des weltweiten KNX-Standards realisiert worden sind. Die Konfiguration und Verwendung von U.motion KNX Server erfolgt direkt über dessen Web-Interface, welches durch einen herkömmlichen Browser (von jedem beliebigen Gerät / Betriebssystem aus) angezeigt werden kann. -
Seite 10: Montage, Anschluss Und Inbetriebnahme
1.3.1 M ONTAGE UND NSCHLUSS U.motion KNX Server wird, wie die meisten KNX-Komponenten, auf DIN-Schiene montiert. Zur korrekten Funktion von U.motion KNX Server müssen folgende Verbindungen garantiert werden: Stromversorgung 12V /24V DC (Stromaufnahme 240 mA a 12V) über mitgelieferte Steckverbindung •... -
Seite 11: Netzwerkverbindung
ETZWERKVERBINDUNG Voraussetzung für die Konfiguration / Verwendung von U.motion KNX Server ist ein funktionierender Netzwerk-Zugriff. Zur ersten Verwendung von U.motion KNX Server, sowie bei Absenz eines funktionierenden Netzwerks, muss wie folgt vorgegangen werden: Verbinden Sie U.motion KNX Server über ein “gekreuztes” Netzwerkkabel mit Ihrem PC •... -
Seite 12: Zugriff
U.motion KNX Server Installations-Handbuch Alternativ kann auch nur die IP-Adresse von U.motion KNX Server in die Adressleiste des Browsers eingetragen werden. In diesem Fall wird das Login-Fenster der Visualisierungs-Ebene angezeigt. Nach erfolgter Anmeldung (siehe nächstes Kapitel) können Sie auch von der Visualisierungs-Ebene aus über den entsprechenden ADMIN-Button in der Toolbar auf die Verwaltung zugreifen (mehr Details dazu im “Benutzerhandbuch”... -
Seite 13: Verwaltungs- Und Visualisierungsebene
1.6 V ERWALTUNGS ISUALISIERUNGSEBENE Die Oberfläche von U.motion KNX Server ist in 2 Ebenen gegliedert: “VERWALTUNG” oder “BACKEND”: Konfigurations-Ebene, in welcher (abhängig von den Rechten des • zugreifenden Benutzers) jeder Aspekt des Gerätes selbst und der Visualisierung angepasst werden kann. -
Seite 14: Zurücksetzen Der Ip-Adresse
IP-A URÜCKSETZEN DER DRESSE Die IP-Adresse von U.motion KNX Server kann im Bedarfsfall über den RESET-Button an der Unterseite des Webservers auf Werkseinstellung zurückgesetzt werden: Lokalisieren Sie den RESET-Button am Gerät und besorgen Sie Sich einen Schraubenzieher oder ein ähnliches •... -
Seite 15: Einleitung
Ü LLGEMEINE BERSICHT 2.1 E INLEITUNG Dieses Kapitel zeigt eine Übersicht über die Verwaltungsebene von U.motion KNX Server und beschreibt im Detail die verschiedenen Werkzeuge und Menüs, welche zur Konfiguration des Webservers verwenden werden können. 2.2 G RAFISCHE BERFLÄCHE DER... -
Seite 16: Toolbar
SPEICHERN Ermöglicht die Speicherung der vorgenommenen Änderungen im Flash-Speicher von U.motion KNX Server und garantiert somit den Erhalt der Daten auch bei Abschaltung des Webservers. Der Button färbt sich rot, wenn immer ungespeicherte Änderungen vorliegen. Des Weiteren erfolgt alle 5 Minuten eine automatische Speicherung der Daten, weswegen die Speicherung nur dann wirklich notwendig wird, wenn das System unmittelbar nach Durchführung der Änderungen neu gestartet /abgeschaltet werden soll. -
Seite 17: Navigationsmenü
U.motion KNX Server Installations-Handbuch 2.4 N AVIGATIONSMENÜ 2.4.1 V ERWENDUNG DES ENÜS Das Navigationsmenü ist ein typisches Menü in Baumstruktur. Nach dem Laden der Konfigurations-Ebene werden die verschiedenen Hauptmenüs dargestellt; Zugriff auf die Untermenüs erfolgt durch das Erweitern des entsprechenden Hauptmenüs. - Seite 18 U.motion KNX Server Installations-Handbuch Das Klonen von Objekten erstellt nicht nur eine Kopie des Objekts selbst, sondern auch all seiner Verknüpfungen mit anderen Objekten. Das bedeutet, dass das geklonte Objekt auch in allen Räumen, Logiken, Szenarien usw. vorhanden sein wird, in welchen auch das Original-Objekt enthalten ist. Nach Erstellung eines Klons sollten deshalb alle Verknüpfungen überprüft werden und entsprechend angepasst werden.
- Seite 19 U.motion KNX Server Installations-Handbuch Wie bereits erwähnt, erlauben einige Einträge des Navigationsmenüs die Erstellung von Untermenüs / das Einfügen von neuen Objekten. Dies erfolgt über den NEU-Button in der Toolbar: nach Betätigung dieses Buttons wird automatisch ein neues Objekt erstellt (der Objekttyp hängt vom gewählten Eintrag ab) und gleich markiert. Wird nun der BEARBEITEN- Button (bzw.
-
Seite 20: Menüstruktur
Der Abschnitt SETUP enthält folgende Einträge: SPRACHE Ermöglicht das Umstellen der Sprache der grafischen Oberfläche NETZWERK Ermöglicht die Konfiguration der Netzwerkparameter von U.motion KNX Server UPDATE Ermöglicht die Aktualisierung der Software durch spezielle Update-Pakete SICHERN/ Ermöglicht das Erstellen eines Projekt-Backups, das Importieren eines zuvor erstellten WIEDERHERSTELLEN Backups sowie das Rücksetzen auf Werkseinstellungen... -
Seite 21: Technologien - Videoüberwachung
– I KNX S ECHNOLOGIEN NTERCOM MOTION ERVER Dieser Abschnitt stellt verschiedene Konfigurationsmenüs zur Verfügung, um U.motion KNX Server Plus als VoIP-Server (zur Einbindung von Gegensprechanlagen) zu verwenden: VOIP-TEILNEHMER IP-Telefone oder Softphones (mit SIP-Protokoll-Unterstützung) AUSSENSTELLEN Kompatible (Video)Gegensprechanlagen mit SIP-Protokoll-Unterstützung und Videosignal... -
Seite 22: Visualisierung - Räumlichkeiten
Erstellung neuer Räume (aus technischer Sicht Objekte vom Typ “GRUPPE”), welche ihrerseits weitere Räume bzw. andere von U.motion KNX Server unterstützte Objekttypen beinhalten können. Für jede Räumlichkeit kann ein sogenanntes Template definiert werden. In Abhängigkeit vom gewählten THEME können verschiedene Templates zur Verfügung stehen. -
Seite 23: Visualisierung - Links
Ermöglichen die Versendung von Nachrichten (entweder “on screen” oder via E-Mail) in Abhängigkeit von Ereignissen in der Anlage CLIENTS Ermöglichen die Verknüpfung der mit U.motion KNX Server verbundenen Geräte (jedes Gerät scheint als CLIENT auf) mit Aktionen der Software, wie z.B. Szenarien, VoIP-Aktionen usw. -
Seite 24: Suchfunktion
U.motion KNX Server Installations-Handbuch 2.5 S UCHFUNKTION Durch Eingabe eines oder mehrerer Schlüsselwörter in das Suchfeld in der linken oberen Ecke werden alle Objekte innerhalb der Software gesucht, welche entsprechendes Schlüsselwort im Namen oder einer anderen primären Eigenschaft enthalten. Die Resultate werden im linken Bereich anstelle des Navigationsmenüs angezeigt, welches zu... -
Seite 25: Workspace
U.motion KNX Server Installations-Handbuch In der TOOLBAR stehen folgende Operationen zur Verfügung: BEARBEITEN Öffnet das Konfigurationsfenster der gewählten Objekte LÖSCHEN Entfernt die gewählten Objekte aus dem Projekt KLONEN Klont die gewählten Objekte Der KLONEN-Befehl erstellt eine 1:1 – Kopie der gewählten Objekte. Nach Ausführung dieses Befehls wird das Suchfenster aktualisiert und es werden auch die geklonten Objekte angezeigt (erkennbar am Prequel “Kopie von ...”). -
Seite 26: Verwendung Der Tabs
U.motion KNX Server Installations-Handbuch 2.6.2 V ERWENDUNG DER Die geöffneten Tabs werden in der TAB-BAR im oberen Bereich des WORKSPACE dargestellt: Wird eine hohe Anzahl von Tabs geöffnet, so werden diese nicht alle in der TAB-BAR dargestellt. Die ausgeblendeten Tabs können über den Button am rechten Ende der TAB-BAR erreicht werden, welcher eine komplette Auflistung der offenen... -
Seite 27: Setup
3.2 S PRACHE Diese Seite ermöglicht die Konfiguration der Sprache, welche für die unterschiedlichen Ebenen von U.motion KNX Server verwendet werden sollen. Aktuell kann die Sprache getrennt für die Konfigurations- und Visualisierungs-Ebene gesetzt werden. Wählen Sie die gewünschte Sprache für die jeweilige Ebene und klicken auf “SPEICHERN”. Nach Abschluss der Speicherung wird die Seite aktualisiert und in der gewünschten Sprache angezeigt. -
Seite 28: Netzwerk
Nach Anpassung der einzelnen Parameter klicken Sie bitte auf “SPEICHERN”. Wurde die IP-Adresse verändert, so müssen Sie die neue IP-Adresse in die Adressleiste Ihres Browsers eingeben und sich erneut mit U.motion KNX Server verbinden. Bitte achten Sie beim Speichern auf die Korrektheit der eingegeben Daten. Wenn Sie fehlerhafte Einstellungen speichern, können Sie über das Netzwerk eventuell nicht mehr auf das Gerät zugreifen. -
Seite 29: Update
Installations-Handbuch 3.4 U PDATE Dieses Menü ermöglicht die Aktualisierung der Software-Version von U.motion KNX Server; bitte verwenden Sie nur offizielle, vom Hersteller herausgegebene Pakete, um Fehlfunktionen zu vermeiden. Um U.motion KNX Server zu aktualisieren, gehen Sie bitte wie folgt vor: Speichern Sie das Update-Paket (von Homepage geladen oder via Mail erhalten) auf dem eigenen PC, ohne es •... -
Seite 30: Datum/Uhrzeit
Erlaubt die manuelle Anpassung der Systemzeit von U.motion KNX Server. Ist im eigenen ETS-Projekt mindestens ein Objekt vom Typ Datum bzw. Uhrzeit vorhanden, kann U.motion KNX Server auch so eingestellt werden, diese Werte automatisch auf den Bus zu senden, um weitere Geräte mit der eigenen Zeit zu synchronisieren. -
Seite 31: Personalisierung
U.motion KNX Server Installations-Handbuch ERSONALISIERUNG 4.1 T HEMES U.motion KNX Server stellt verschiedene grafische Themes für die Visualisierung zur Verfügung. In dieser Seite kann bestimmt werden, welches der verfügbaren Themes für die Visualisierung zum Einsatz kommen soll: - 31 -... -
Seite 32: Navigationsmenü
U.motion KNX Server Installations-Handbuch 4.2 N AVIGATIONSMENÜ Diese Seite ermöglicht die Personalisierung des Navigationsmenüs. Die einzelnen Verknüpfungen sind frei definierbar, wie auch deren Reihenfolge innerhalb des Navigationsmenüs selbst. Wird der EXPERTE-Modus aktiviert, hat man vollen Zugriff auf all die Personalisierungsmöglichkeiten des Navigationsmenüs: Über die Option „SICHTBAR“... -
Seite 33: Optionen
Neue Objekte können aus der Suchmaschine direkt in die Liste gezogen werden. • 4.4 O PTIONEN In diesem Konfigurationsmenü wird die grundlegende Personalisierung der Visualisierung von U.motion KNX Server durchgeführt. 4.4.1 H Ermöglicht die Anpassung der grafischen Darstellung der HOME-Seite. Die HOME-Seite kann verschiedene Informationen der Anlage sowie Wetter-Informationen darstellen und bietet Zugriff auf die Abschnitte der erstellten Visualisierung. -
Seite 34: E-Mail
4.4.3 B ENACHRICHTIGUNGEN Über diese Seite kann das Verhalten von U.motion KNX Server bei eingehenden Nachrichten definiert werden, in Abhängigkeit von der Dringlichkeits-Stufe (Level) der Nachricht. Für jeden Level kann definiert werden, ob die Nachrichten-Zentrale automatisch eingeblendet werden soll oder ob lediglich der Hinweis auf eine neue Nachricht in der HOME-Seite bzw. -
Seite 35: Internet-Lesezeichen
URL dort nicht bereits aufgelistet sein, sondern nur ein Link zum RSS-Feed vorhanden sein, kann die URL über die Option „Zieladresse kopieren” (nach Rechtsklick auf die URL) in die Zwischenablage kopiert werden; die URL kann nachher einfach in die Konfiguration von U.motion KNX Server eingefügt wer- den. -
Seite 36: Display-Interaktion
4.4.8 E RWEITERT Diese Seite enthält Optionen hinsichtlich der Cache-Technologien, die auf U.motion KNX Server zum Einsatz kommen. Durch diese Cache-Technologien wird die Bedienung der Visualisierung enorm beschleunigt, da alle benötigten Daten beim ersten Zugriff auf die Visualisierung intelligent zwischengespeichert werden. Bei nachfolgenden Zugriffen auf die Visualisierung sind die benötigten Daten dann bereits verfügbar und können dadurch ohne erwähnenswerte... -
Seite 37: Knx
XPORT DES ROJEKTS U.motion KNX Server ermöglicht den Import von KNX-Projekten, die mit ETS3 oder ETS4 realisiert worden sind. Dabei übernimmt U.motion KNX Server automatisch Struktur und Funktion der im ETS-Projekt vorhandenen Gruppenadressen; der gesamte Import-Vorgang dauert nur wenige Minuten. Damit ein ETS-Projekt in U.motion KNX Server importiert werden kann, müssen die entsprechenden Daten in einer kompatiblen Projekt-Datei bereitgestellt werden. -
Seite 38: Ets-Import-Regeln
5.3 ETS-I MPORT EGELN Bevor das KNX-Projekt in U.motion KNX Server importiert wird, sollte man sich kurz Gedanken über die Nutzung der ETS- Import-Regeln machen. Die Verwaltung der ETS-Import-Regeln findet man im Verwaltungsmenü von U.motion KNX Server unter „TECHNOLOGIEN“ → „KNX“: Die ETS-Import-Regeln automatisieren den Import-Prozess, indem Funktion und grafisches Aussehen den einzelnen Datenpunkten automatisch in Abhängigkeit der konfigurierten Kriterien zugewiesen werden. -
Seite 39: Ets Import
Gruppenadressen durchsucht, die in der Import-Datei enthalten sind. Wenn mindestens eines der definierten Schlüsselwörter einer ETS-Import-Regel im Namen einer Gruppenadresse gefunden wird, überprüft U.motion KNX Server, ob die Datenlänge dieser Gruppenadresse mit jener der zutreffenden ETS-Import-Regel („TYP“) übereinstimmt. Stimmt auch dieser zweite Parameter überein, wird die ETS-Import-Regel für diese Gruppenadresse angewandt. -
Seite 40: Lösche Nicht Mehr Vorhandene Knx-Objekte
Mit „WEITER“ wird der Import-Prozess gestartet, der je nach Größe des zu importierenden ETS-Projekts wenige Minuten in Anspruch nimmt. Dabei erstellt U.motion KNX Server automatisch die benötigten KNX-Objekte, über welche die grafische Visualisierung erstellt werden kann. Sobald der Import-Prozess durchgelaufen ist, wird eine Zusammenfassung der durchgeführten Aktionen angezeigt:... - Seite 41 U.motion KNX Server Installations-Handbuch Sobald das Projekt importiert worden ist, prüft U.motion KNX Server alle neu erstellten KNX-Objekte auf Übereinstimmungen mit den einzelnen ETS-Import-Regeln. Trifft für ein Objekt mindestens eine ETS-Import-Regel zu, so wird es dieser ETS-Import-Regel entsprechend angepasst, ohne weitere Eingaben vom Benutzer zu benötigen.
- Seite 42 U.motion KNX Server Installations-Handbuch Die Personalisierungsmöglichkeiten hier sind dieselben wie bei den ETS-Import-Regeln: Kodierung entsprechend den Einstellungen im ETS-Projekt wählen (falls notwendig), eine Funktion zuweisen, welche dem neuen Objekt entspricht und ein Symbol auswählen (die verfügbaren Symbole variieren in Abhängigkeit der eingestellten Kodierung und Funktion): Die Auswahl eines Symbols entspricht hier eigentlich der Auswahl einer “grafischen Funktion”, also einem...
- Seite 43 U.motion KNX Server Installations-Handbuch In dieser Phase ist es noch möglich, die ETS-Import-Regeln anzupassen. Dies ist vor allem dann von Vorteil, wenn mehrere Objekte mit denselben Schlüsselworten dieselben Einstellungen benötigen und somit per Import-Regel einfach personalisierbar wären. In diesem Fall kann die entsprechende ETS-Import-Regel hinzugefügt werden: Über „REGELN ANPASSEN“...
-
Seite 44: Selektiver Import Eines Ets-Projekts
• von U.motion KNX Server In letzterem Fall aktiviert U.motion KNX Server automatisch den selektiven Import; in diesem Fall dürfen nur so viele Adressen ausgewählt werden, wie vom Server unterstützt (wird am Anfang der Seite angezeigt). Folgender Screenshot zeigt die Darstellung bei aktiviertem, selektivem Import: Die im ETS-Projekt vorhandenen Gruppenadressen werden nach Mittelgruppen sortiert und in aufsteigender Reihenfolge inkl. -
Seite 45: Import Einer Csv-Datei
Abhängigkeiten korrekt aufgelöst worden sind. 5.6 I CSV-D MPORT EINER ATEI U.motion KNX Server unterstützt auch den Import von KNX-Gruppenadressen über eine CSV-Datei; diese muss folgende Eigenschaften aufweisen: Spalten-Trennung durch Tabulator • Bezeichnung der Gruppenadressen in der ersten Spalte •... - Seite 46 U.motion KNX Server Installations-Handbuch Diese Datei kann sowohl manuell erstellt werden (z.B. unter Verwendung von Microsoft Excel) oder direkt aus ETS exportiert werden. In letzterem Fall gehen Sie bitte wie folgt vor: Wählen Sie die Gruppenadressen aus, die Sie exportieren wollen (durch Rechtsklick auf deren Mittel- oder •...
- Seite 47 U.motion KNX Server Installations-Handbuch Nach erfolgreicher Erstellung der Datei, wählen Sie bitte “ETS-IMPORT” aus dem “KNX”-Bereich im Verwaltungsmenü und laden die Datei auf dieselbe Art und Weise wie bereits beim ETS-Import beschrieben: Nach Start der Import-Prozedur über den “WEITER”-Button werden die Objekte wie auch bei der Standard-Import- Prozedur erstellt.
-
Seite 48: Eigenschaften Der Knx-Objekte
U.motion KNX Server Installations-Handbuch 5.7 E KNX-O IGENSCHAFTEN DER BJEKTE 5.7.1 D KNX-O ETAILS DER BJEKTE Wird ein KNX-Objekt über die Suchmaschine oder das Navigationsmenu ausgewählt und anschließend auf „BEARBEITEN“ (oder auf die drei Punkte direkt neben dem ausgewählten Objekt) geklickt, so öffnet sich folgender Tab im WORKSPACE: Diese Seite erlaubt es, alle Einstellungen des ausgewählten Objekts und dessen Verknüpfungen mit anderen Objekten der... -
Seite 49: Masseinheit
Schlüsselwort in der Suchmaschine verwendet werden, um das Objekt zu finden. ETS-KODIERUNG Hier kann bestimmt werden, welche Kodierung U.motion KNX Server verwenden soll, um mit der Gruppenadresse des Objekts über den KNX-Bus zu kommunizieren. Hinweis: Änderungen dieser Einstellung sollten gut überlegt werden, da eine falsche Kodierung, die nicht mit den Einstellungen der betroffenen Geräte übereinstimmt, zur... -
Seite 50: Knx Gruppenadressen
Lesen“, „Nur Schreiben“ und „Lesen/Schreiben“; werden hier Änderungen vorgenommen, so muss immer darauf geachtet werden, dass im ETS-Projekt die Voraussetzung für eine korrekte Funktionalität gegeben sind. U.motion KNX Server kann nur an eine der in diesem Abschnitt enthaltenen Gruppenadresse Befehle senden. Es muss also darauf geachtet werden, dass nur eine der verknüpften Gruppenadressen Schreibrechte erhält. -
Seite 51: Räumlichkeiten Und Verknüpfte Szenarien
U.motion KNX Server Installations-Handbuch Die Reihenfolge der verknüpften KNX Gruppenadresse ist äußerst wichtig. Nur die erste Gruppenadresse wird verwendet, um grafische Informationen bezüglich des Objekts festzulegen. Es muss also sichergestellt sein, dass die Haupt-Gruppenadresse, aus welcher das Objekt während des ETS-Imports erstellt worden ist, an erster Stelle steht. -
Seite 52: Knx Szenarien
U.motion KNX Server Installations-Handbuch Werden aktive Ereignisse erstellt, dann ist das Objekt, welches man momentan bearbeitet, jenes Objekt, das das Ereignis auslöst. Werden passive Ereignisse erstellt, dann ist das Objekt, das man in die Liste gezogen hat, jenes Objekt, welches das Ereignis auslöst. - Seite 53 MOTION ERVER Es ist möglich, die physikalische Adresse, welche U.motion KNX Server zur Kommunikation mit der KNX-Anlage nutzt, über das Menü “KOMMUNIKATION BEARBEITEN” unter „TECHNOLOGIEN“ → „KNX“ zu verändern. Die Adresse muss im Format X.Y.Z unter Berücksichtigung der Limits der KNX-Spezifikation eingestellt werden: Erste Nummer zwischen 0 und 15 •...
-
Seite 54: Ets Gateway
ETS G ATEWAY U.motion KNX Server bietet die Möglichkeit, die eigene KNX-Schnittstelle als Gateway zur Verfügung zu stellen, um diese z.B. als Programmierschnittstelle in ETS verwenden zu können. Somit kann der Webserver dazu verwendet werden, um KNX-Geräte neu zu programmieren oder um Diagnose-Vorgänge zu starten, ohne dass eine separate Schnittstelle (z.B. - Seite 55 U.motion KNX Server Installations-Handbuch Wird hingegen ETS4 verwendet, bitte wie folgt vorgehen: Im Hauptmenü den Eintrag “Einstellungen” wählen • Im seitlichen Menü auf “Kommunikation“ klicken • Auf “Neu” klicken um das Pop-Up “Neue Verbindung” zu öffnen; einen Namen für die Verbindung •...
- Seite 56 • Verbindungen” auf. Wählen Sie die erstellte Verbindung an und klicken auf “TEST“, um die Konnektivität zu prüfen; klicken Sie im Anschluss auf „Auswählen“, um U.motion KNX Server als aktive Schnittstelle verwenden zu können. Die Gateway-Funktion von U.motion KNX Server kann nur mit der Diagnose-Funktion “GRUPPENMONITOR”...
-
Seite 57: Räumlichkeiten
Objekte zu finden. Dabei empfiehlt es sich, die Objekte so in den einzelnen Räumlichkeiten zu verteilen, wie es in der Wirklichkeit der Fall ist. Die ist nur eine Richtlinie, in U.motion KNX Server können die Räumlichkeiten aber auch verwendet werden, um verschiedenste Gruppierungen von Objekten zu erstellen, die nicht unbedingt einem Raum des Gebäudes zugeordnet werden müssen. -
Seite 58: Grafische Vorlage
Bild öffnet ein Popup-Fenster, in welchem zwischen den bereits hochgeladenen Bildern gewählt werden kann: Über den „UPLOAD“-Button können weitere Bilder auf U.motion KNX Server hochgeladen werden; nach erfolgreichem Upload neuer Bilder können diese auch ausgewählt werden: dazu einfach auf das gewünschte Bild klicken. -
Seite 59: Beschreibung
U.motion KNX Server Installations-Handbuch SYMBOL Hier kann der Räumlichkeit ein Symbol zugeordnet werden: Zur Auswahl einfach auf das gewünschte Symbol klicken. Wechselt man in den EXPERTE-Modus sind folgende zusätzliche Optionen verfügbar: BESCHREIBUNG Zusätzliche Information, um die Suche zu erleichtern. SICHTBAR Bestimmt, ob die Räumlichkeit in der Visualisierung sichtbar ist oder nicht. -
Seite 60: Planimetrie (Hintergrund-Ansicht)
U.motion KNX Server Installations-Handbuch Die folgenden Bilder zeigen Beispiele für die verschiedenen Anzeigemöglichkeiten von Räumlichkeiten in der Visualisierung von U.motion KNX Server: PLANIMETRIE (HINTERGRUND-ANSICHT) RASTER MIT BILD OBEN - 60 -... -
Seite 61: Raster Mit Hintergrundbild
U.motion KNX Server Installations-Handbuch RASTER MIT HINTERGRUNDBILD RASTER MIT BILD RECHTS Wird die Visualisierung auf mobilen Geräten angezeigt, kann die Anzeige der verschiedenen Räumlichkeiten unter Umständen vom konfigurierten Layout abweichen, da eine automatische Anpassung aufgrund der vorhandenen Auflösung des verwendeten Displays erfolgt; reicht die Auflösung eines Tablets oder Smartphones nicht aus, um z.B. -
Seite 62: Einfügen Von Objekten In Räumlichkeiten
Die als Hintergrund-Bild verwendeten Bilder müssen ein Format aufweisen, das in einem Browser angezeigt werden kann. Es wird empfohlen, nur Bilder im JPG-Format oder PNG-Format (unterstützt auch Transparenz-Effekte) zu verwenden. Die Größe der Bilder (H x B) muss angepasst werden, bevor das Bild auf U.motion KNX Server geladen wird, unter Berücksichtigung folgender Aspekte: Verwendet man die Vorlage „PLANIMETRIE“... -
Seite 63: Löschen Von Räumlichkeiten
Um eine Räumlichkeit zu löschen, muss die gewünschte Räumlichkeit über die Suchmaschine oder das Konfigurationsmenü ausgewählt werden und anschließend der „LÖSCHEN“-Button betätigt werden (so wie jedes andere Objekt in U.motion KNX Server gelöscht wird). Das Löschen einer Räumlichkeit löscht niemals die in dieser Räumlichkeit enthaltenen Objekte, welche weiterhin in der Datenbank vorhanden bleiben (und z.B. -
Seite 64: Funktionen
U.motion KNX Server Installations-Handbuch UNKTIONEN 7.1 E INLEITUNG Dieses Kapitel beschreibt die Navigation in der Visualisierung mit Hilfe der „FUNKTIONEN“ – Ansicht und gibt Informationen darüber, wie die einzelnen Objekte optimal für eine Navigation mit dieser Ansicht konfiguriert werden. 7.2 V... -
Seite 65: Funktionen In Der Visualisierung
U.motion KNX Server Installations-Handbuch Es wird empfohlen den EXPERTE-Modus zu aktivieren, um auch versteckte Funktionen sehen zu können. In der dargestellten Liste ist folgendes möglich: Die Bezeichnung der einzelnen Funktionen kann geändert werden • Die Reihenfolge der Funktionen kann verändert werden, indem die einzelnen Funktionen an den gewünschten •... - Seite 66 U.motion KNX Server Installations-Handbuch Funktionen, die sehr viele Objekte enthalten, können in der Visualisierung unübersichtlich wirken und vor allem beim Zugriff von mobilen Geräten aus unpraktisch sein. Deshalb sollte man abwägen, welchen Objekten eine Funktion zugewiesen wird und welchen nicht, um die Anzahl der Objekte pro Funktions-Seite überschaubar zu halten.
-
Seite 67: Komplexe Objekte
U.motion KNX Server Installations-Handbuch OMPLEXE BJEKTE 8.1 E INLEITUNG Dieses Kapitel befasst sich mit den „KOMPLEXEN OBJEKTEN“, welche es ermöglichen, verschiedene KNX-Objekte in einem einzigen Objekt zusammenzufassen. So können verschiedene KNX-Objekte, die für die Bedienung desselben KNX- Gerätes notwendig sind, zu einem einzigen Objekt zusammengefasst werden (z.B.: Thermostate). Dabei wird das komplexe Objekt in der Visualisierung wie jedes andere Objekt gehandhabt. - Seite 68 U.motion KNX Server Installations-Handbuch Das ausgewählte „TEMPLATE“ bestimmt nicht nur das grafische Aussehen des komplexen Objekts, sondern auch welche Art von untergeordneten Objekten verwendet werden können. Folgende „TEMPLATES“ sind verfügbar: DIMMER Ermöglicht die Bedienung des „EIN/AUS“- Befehls und des prozentuellen Dimmwerts eines KNX-Dimmaktors in nur einem Objekt.
- Seite 69 U.motion KNX Server Installations-Handbuch JALOUSIEN Ermöglicht neben der Bedienung der Jalousie auch die Öffnung / Schließung der Lamellen. MIT LAMELLEN THERMOSTAT Hiermit können verschiedene Kommandos und Statusrückmeldungen von KNX- Thermostaten in einem Objekt zusammengefasst werden; durch einen Klick auf das entsprechende Symbol öffnet sich ein Popup-Fenster, welches alle definierten Objekte...
- Seite 70 U.motion KNX Server Installations-Handbuch Erlaubt, alle notwendigen Objekte zur Steuerung von RGB-Leuchten in einem Objekt zusammenzufassen (Steuerung der einzelnen Farbkanäle, „EIN/AUS“ Befehle, Farbintensität usw.) WETTERSTATION Hiermit können alle Objekte einer KNX-Wetterstation in einem Popup-Fenster zusammengefasst werden. - 70 -...
-
Seite 71: Zuweisung Von Objekten
U.motion KNX Server Installations-Handbuch MULTIROOM – ZONE Erlaubt die Erstellung eines Pop-Up-Fensters mit sämtlichen Kontroll-Objekten einer Multiroom-Audio-Zone, welche über KNX angesteuert wird: ALLGEMEIN Erlaubt die Zusammenfassung verschiedener Objekte in einem Popup-Fenster, wobei die Struktur frei wählbar ist (siehe entsprechendes Kapitel). -
Seite 72: Allgemeines Komplexes Objekt
U.motion KNX Server Installations-Handbuch Die Option „SICHTBAR“ in der Liste dient dazu, um Objekte, welche ins komplexe Objekt eingefügt worden sind, auf schnellem Weg in der restlichen Visualisierung zu verstecken, indem man diese Option deaktiviert. Da die einzelnen Objekte nun in einem komplexen Objekt verschachtelt sind, sollen diese u.U. in der Visualisierung nicht zusätzlich noch als einzelne Objekte sichtbar sein (dies betrifft vor allem die Seiten der einzelnen „FUNKTIONEN“). - Seite 73 U.motion KNX Server Installations-Handbuch Das „TEMPLATE“ „ALLGEMEIN“ erlaubt die Anordnung verschiedener Objekte in einem Popup-Fenster, unter Verwendung des folgenden Layouts: Display Labels Hauptbereich Tab 1 Tab 2 Tab 3 Das “DISPLAY” ist ein Bereich zur Darstellung von Status- und Rückmeldungen von KNX-Objekten. Es ist in folgende...
-
Seite 74: Rgb-Led Steuerung
U.motion KNX Server Installations-Handbuch Auch für die komplexen Objekte mit dem „TEMPLATE“ „ALLGEMEIN“ gilt immer dieselbe Vorgehensweise für das Hinzu- fügen von Objekten: Objekt suchen, in die Liste ziehen, Funktionalität auswählen, Label definieren (optional), falls er- wünscht für die Zeitplanung freischalten; die Auswahl der Funktionalität bestimmt, wo das Objekt im komplexen Objekt angezeigt wird: z.B. -
Seite 75: Szenarien
KNX-Objekte, welche einen Wert auf den KNX-Bus schreiben und werden bereits im ETS-Projekt konfiguriert (auch „Lichtszenen“ genannt). Die „SZENARIEN“ von U.motion KNX Server sind Teil der Software und nicht im ETS-Projekt integriert; sie sind auf U.motion KNX Server gespeichert und operieren auch vom Server aus. Die „SZENARIEN“... - Seite 76 STARTE NACH HOCHFAHREN Wenn aktiv, wird das Szenario nach dem Start der Software ausgeführt. HINWEIS: die Ausführung findet statt, nachdem U.motion KNX Server sämtliche internen Routinen gestartet und Kontrollen durchgeführt hat, also beim Neustart des Gerätes selbst und auch beim Neustart der Kommunikationsdienste.
- Seite 77 U.motion KNX Server Installations-Handbuch Alle Szenarien werden automatisch in die entsprechende Seite der Visualisierung integriert, welche über das Navigationsmenü erreichbar ist; natürlich können die Szenarien auch in die verschiedenen Räumlichkeiten eingefügt werden. 9.3 A KTIONEN ZU EINEM ZENARIO HINZUFÜGEN Wurde ein Szenario erstellt, müssen noch entsprechende Aktionen hinzugefügt werden: Die Liste „VOM SZENARIO AUSGEFÜHRTE AKTIONEN“...
-
Seite 78: Szenarien Mit Integrierten
Die Befehle für das Ausführen einer solchen Wartezeit, sind Objekte, die wie KNX-Objekte in die Liste „VOM SZENARIO AUSGEFÜHRTE AKTIONEN“ eines Szenarios eingefügt werden („Drag & Drop“ aus den Resultaten der Suchmaschine). In U.motion KNX Server sind verschiedene solche Wartebefehle vorhanden: 1 Sekunde 10 Minuten •... -
Seite 79: Szenarien Mit Integrierten Wartebefehlen
U.motion KNX Server Installations-Handbuch Die Wartebefehle müssen mit dem Schlüsselwort „wait“ mit Hilfe der Suchmaschine gesucht werden, da diese Objekte direkt in der Software mit der englischen Namensgebung „wait“ integriert sind. Wenn Wartebefehle nach Zeiteinheit gefiltert werden sollen, so muss zusätzlich zum Kürzel „wait“ noch die Zeiteinheit „sec“, „min“... -
Seite 80: Personalisierung Der Wartebefehle
U.motion KNX Server Installations-Handbuch 9.5 P ERSONALISIERUNG DER ARTEBEFEHLE Die Objekte vom Typ “WARTEBEFEHL”, über welche eine zeitlich verzögerte Ausführung der Aktionen eines Szenarios möglich ist, können auf folgende Weise personalisiert werden: Lokalisieren Sie den gewünschten Wartebefehl über die Suchfunktion •... - Seite 81 U.motion KNX Server Installations-Handbuch Werden Wartebefehle in die Visualisierung eingefügt, ist es umso wichtiger, dass mit GEKLONTEN Objekten gearbeitet wird, da sonst das Risiko besteht, dass der Endbenutzer ungewollt die Verzögerungen anderer Szenarien beeinflusst. - 81 -...
-
Seite 82: Links
Seiten hinterlegt werden, welche im Anschluss direkt (ohne “Umweg” über das Navigationsmenü) aufgerufen werden können. 10.2 RSTELLEN VON INKS Um einen neuen Link zu erstellen, einfach wie folgt vorgehen: In die Konfigurations-Ebene von U.motion KNX Server wechseln • Im Navigationsmenü „VISUALISIERUNG“→ „LINKS“ auswählen • Den „HINZUFÜGEN“-Button betätigen •... - Seite 83 U.motion KNX Server Installations-Handbuch Der neue Link erscheint anschließend in der Liste der Links und kann über den „BEARBEITEN“-Button in einem neuen Tab geöffnet werden: Nun können folgende Eigenschaften konfiguriert werden: NAME Name, welcher den Link in der Visualisierung identifiziert ZIEL Seite, welche angezeigt wird, wenn der Link ausgewählt wird, kann entweder eine URL...
-
Seite 84: Einbindung In Die Visualisierung
U.motion KNX Server Installations-Handbuch 10.3 INBINDUNG IN DIE ISUALISIERUNG Nachdem das LINK-Objekt erstellt worden ist, kann es via Drag & Drop aus der Suchfunktion auf folgende Arten ver- knüpft werden: Verknüpfung mit einer Räumlichkeit: ◦ das Eigenschaftsfenster der Räumlichkeit öffnen ◦... -
Seite 85: Erweiterte Funktionen
11.1 INLEITUNG In diesem Kapitel werden die „ERWEITERTEN FUNKTIONEN“ von U.motion KNX Server genauer beschrieben, welche zur Erweiterung der Funktionalitäten der Bus-Anlage genutzt werden können. Diese Funktionen sind für den Endbenutzer in der Visualisierung weitgehend unsichtbar und deshalb nur im Konfigurationsmenü zugänglich. - Seite 86 U.motion KNX Server Installations-Handbuch Bei der Erstellung des logischen Ausdruckes müssen folgende Punkte berücksichtigt werden: Die Auswertung des logischen Ausdrucks erfolgt immer paarweise. Zuerst werden die zwei ersten Objekte mit dem • definierten Operator „AND“ oder „OR“ ausgewertet. Anschließend wird das Ergebnis dieser Auswertung über den definierten Operator „AND“...
-
Seite 87: Bedingungen
Die “BEDINGUNGEN” sind Objekte, welche Wert-Vergleiche zwischen ein oder mehreren Objekte ermöglichen und auf Basis des Resultats Ereignisse starten können. Um eine neue Bedingung zu erstellen, folgen Sie bitte untenstehenden Schritten: In die Konfigurations-Ebene von U.motion KNX Server wechseln • Den Eintrag “ERWEITERTE FUNKTIONEN” → “BEDINGUNGEN” auswählen •... - Seite 88 U.motion KNX Server Installations-Handbuch Nun muss ein REFERENZ-OBJEKT für die Bedingung ausgewählt werden; hier können nur Objekte der Software verwendet werden, die per Drag&Drop aus der Suchmaschine in das Referenz-Feld eingefügt werden: In letzterem Fall zeigt das Feld die Bezeichnung des Objektes, welches in die Drop-Zone gezogen worden ist.
-
Seite 89: Virtuelle Objekte
Diese Objekte können für verschiedenste Aufgaben verwendet werden: Speichern von Werten, Eingabe von Werten für verschiedenste Vergleiche, Anzeigen u.v.m. Da „virtuelle Objekte nicht in die Zählung der Gruppenadressen auf U.motion KNX Server miteinbezogen werden, können diese auch verwendet werden um Gruppenadressen einzusparen, vor allem wenn sie die Aufgabe von sogenannten „Dummy“-Gruppenadressen übernehmen können. -
Seite 90: Integratoren
U.motion KNX Server Installations-Handbuch Wird der EXPERTE-Modus aktiviert, sind folgende zusätzliche Einstellungen verfügbar: BESCHREIBUNG Zusätzliche Information, um die Suche zu erleichtern. SICHTBAR Diese Option bestimmt, ob das virtuelle Objekt in der Visualisierung sichtbar ist oder nicht. SCHREIBZUGRIFF AKTIV Ermöglicht die Bedienung des Objekts in der Visualisierung über das definierte graphische Symbol. -
Seite 91: Benachrichtigungen
Wertes. Die Objekte, welche mit solchen Ereignissen angesteuert werden sollen, können einfach in die Liste „AKTIVE ER- EIGNISSE“ eingefügt werden. 11.6 ENACHRICHTIGUNGEN Die Benachrichtigungen sind Mitteilungen, welche U.motion KNX Server an einen oder mehrere Empfänger versendet, wenn entsprechend konfigurierte Ereignisse in der Anlage ausgelöst werden. Dabei gibt es zwei Arten von Benachrichtigungen: ON-SCREEN-NACHRICHTEN Diese Nachrichten werden innerhalb der Visualisierung in einem speziellen Popup- Fenster dargestellt. - Seite 92 Installations-Handbuch „E-MAIL BENACHRICHTIGUNGEN“ werden jedes Mal neu gesendet, wenn das verknüpfte Ereignis durch das entspre- chende Objekt ausgelöst wird; U.motion KNX Server muss mit dem Internet verbunden sein, damit diese Funktionalität gewährleistet werden kann. Da die „ON-SCREEN-BENACHRICHTIGUNGEN“ nur in der Visualisierung selbst angezeigt und verwaltet werden, wird im Navigationsmenü...
-
Seite 93: Log Nachrichten
Betätigt man den „BESTÄTIGEN“-Button für eine Benachrichtigung, dann verschwindet diese aus der Liste der ungelese- nen Nachrichten, wird aber in der U.motion KNX Server Datenbank nicht gelöscht. Betätigt man den „LÖSCHEN“-Button, so werden alle vorhandenen Benachrichtigungen als gelesen bestätigt und verschwinden aus dem Popup-Fenster. -
Seite 94: Clients Und Seiten -Sprünge
EITEN PRÜNGE U.motion KNX Server erstellt innerhalb der Software für sich selbst und für jedes weitere Gerät (Desktop-PC/Laptop, mobile Geräte) ein Objekt vom Typ CLIENT, welches als Bezeichnung die IP-Adresse des entsprechenden Client-Gerätes erhält! Diese Objekte werden von U.motion KNX Server zum einen dazu verwendet, um den gleichzeitigen Zugriff desselben Benutzers auch von mehreren Client-Geräte aus zu ermöglichen, bieten aber auch noch andere Vorteile. - Seite 95 Alarm-Status versetzt wird: Damit der SEITEN-SPRUNG korrekt ausgeführt werden kann, muss das betroffene CLIENT-Gerät natürlich einen Browser mit geöffneter Verbindung zu U.motion KNX Server aufweisen, bzw. im Falle von Mobilgeräten die geöffnete App. Anderenfalls wird der SEITEN-SPRUNG ignoriert. - 95 -...
-
Seite 96: Ip-Kameras
AMERAS 12.1 INLEITUNG U.motion KNX Server ermöglicht die Darstellung einer oder mehrerer IP-Kameras bzw. Videoserver innerhalb der Seiten der Visualisierung. Die Kameras sind über entsprechenden Eintrag im NAVIGATIONSMENÜ der Visualisierungs-Ebene erreichbar. Folgender Screenshot zeigt das Beispiel einer Kamera: - 96 -... -
Seite 97: Darstellung Im Lokalen Netzwerk
Bei der Darstellung des Kamera-Bildes im lokalen Netzwerk wird eine direkte Verbindung zwischen dem Client und der IP-Kamera hergestellt: U.motion KNX Server fügt hierzu einen direkten Link zur IP-Adresse (und zum Port) der Kamera in die Seiten der Visualisierung ein, sodass der Browser die Daten autonom von der Kamera beziehen kann. Die Video- Daten müssen somit nicht über U.motion KNX Server laufen, sondern werden von der Kamera direkt übertragen;... - Seite 98 U.motion KNX Server bietet eine native Unterstützung für sämtliche IP Kameras und Videoserver der Marke AXIS; weitere Details sowie den Produktkatalog von AXIS finden Sie unter http://www.axis.com. Um eine AXIS Kamera / Videoserver in U.motion KNX Server zu konfigurieren, gehen Sie bitte wie folgt vor: Wechseln Sie in die Konfigurations-Ebene von U.motion KNX Server •...
-
Seite 99: Auflösung
OBOTIX AMERAS U.motion KNX Server bietet eine native Unterstützung für sämtliche IP Kameras der Marke MOBOTIX; weitere Details sowie den Produktkatalog von MOBOTIX finden Sie unter http://www.mobotix.com. Um eine MOBOTIX Kamera in U.motion KNX Server zu konfigurieren, gehen Sie bitte wie folgt vor: Wechseln Sie in die Konfigurations-Ebene von U.motion KNX Server... - Seite 100 U.motion KNX Server Installations-Handbuch Geben Sie nun folgende Parameter an: • IP-ADRESSE Lokale IP-Adresse der Kamera IP-PORT IP-Port, über welchen die Bilder der Kamera zur Verfügung gestellt werden. Wählen Sie Port 80 für das http-Protokoll bzw. 443 für das HTTPS-Protokoll, es sei denn, die Kamera...
-
Seite 101: Allgemeines Format (Jpg)
LLGEMEINES ORMAT U.motion KNX Server bietet auch die Möglichkeit, einzelne JPG-Bilder von einer IP-Kamera / Videoserver abzurufen. In diesem Fall aktualisiert U.motion KNX Server die Bilder selbstständig in der vom Netzwerk erlaubten Geschwindigkeit und setzt sie zu einem Stream zusammen. Dabei wird das nächste Bild automatisch dann geladen, sobald das letzte fertig übertragen wurde. - Seite 102 U.motion KNX Server Installations-Handbuch Die erste Darstellungsweise wird automatisch durch die Software angelegt. Wird der Eintrag “VIDEOÜBERWACHUNG” aufgerufen, wird eine Liste der konfigurierten Kameras dargestellt; ein Klick auf einen der Einträge öffnet ein Popup- Fenster, welches das Videosignal darstellt, wie in folgendem Screenshot ersichtlich: Werden die Kameras hingegen auch in ein oder mehrere Räumlichkeiten eingefügt, so kann deren Video-Signal auch...
- Seite 103 Nicht alle Video-Signale unterstützen das Überlappen mit anderen Objekten. Vor allem die Signale, die ein Plugin zur Darstellung benötigen, werden immer als oberster Layer im Browser dargestellt, unabhängig von den Einstellungen von U.motion KNX Server. In diesem Fall können die Objekte nicht auf der Video-Box dargestellt werden, sondern müssen im freien Raum der Seite platziert werden.
- Seite 104 U.motion KNX Server Installations-Handbuch In beiden der dargestellten Fälle ist es möglich, mehrere Kamera-Objekte pro Räumlichkeit einzusetzen. Davon wird je- doch abgeraten, da die Kamera-Signale eine nicht unerhebliche Einwirkung auf die Performance des Clients haben kön- nen. - 104 -...
-
Seite 105: Energie-Management
13.1 INLEITUNG In diesem Kapitel wird beschrieben, wie mit Hilfe von U.motion KNX Server Energieverbräuche aufgezeichnet und angezeigt werden können. Damit man Energieverbräuche überhaupt messen kann, müssen natürlich entsprechende KNX- Geräte in der Anlage installiert und im ETS-Projekt integriert sein. -
Seite 106: Verbrauch
U.motion KNX Server Installations-Handbuch 13.3 ERBRAUCH 13.3.1 RSTELLUNG EINES NEUEN NERGIEZÄHLERS Nach Wahl des Eintrages “VERBRAUCH” im “ENERGIE” Menü können ein oder mehrere Objekte vom Typ „ENERGIEZÄHLER“ erstellt werden. Diese Objekte sind im Grunde eine spezielle Art von „KOMPLEXEN OBJEKTEN“, die für die Anzeige von Energiedaten optimiert sind, welche von einer KNX-Zähler-Hardware bezogen werden können. -
Seite 107: Zeige Daten Im Graph
U.motion KNX Server Installations-Handbuch Die grafische Anzeige wechselt Füllfarbe nach folgendem Farbschema: Gemessene Leistung < Limit 1: GRÜN Limit 1 < Gemessene Leistung < Limit 2: ORANGE Limit 2 < Gemessene Leistung: ROT GRAPHEN SKALIERFAKTOR Ermöglicht die Definition eines Skalierfaktors, über welchen die Darstellung der Daten... - Seite 108 U.motion KNX Server Installations-Handbuch diese Attribute können durch untergeordnete Objekte überschrieben werden, „ENERGIE- ZÄHLER“ hinzugefügt werden können. Die Parameter eines solchen Objekts müssen also nicht unbedingt statischer Natur sein, sondern können auch dynamisch verändert werden, z.B. durch Eingaben vom Endbenutzer über „VIRTUELLE- OBJEKTE“, empfangene Werte von „KNX-OBJEKTEN“...
-
Seite 109: Darstellung In Der Visualisierung
U.motion KNX Server Installations-Handbuch Folgender Screenshot zeigt das Beispiel eines ENERGIEZÄHLERS inklusive verknüpfter Unter-Objekte: 13.3.2 ARSTELLUNG IN DER ISUALISIERUNG Nach Zugriff auf die VISUALISIERUNG kann durch Auswahl der Einträge “ENERGIE” -> “VERBRAUCH” im NAVIGATIONSMENÜ folgende Seite aufgerufen werden: - 109 -... - Seite 110 U.motion KNX Server Installations-Handbuch Im oberen Bereich der Seite werden die zuvor erstellten ENERGIEZÄHLER dargestellt; diese zeigen den aktuellen Leistungsverbrauch in Echtzeit entweder in grün, orange oder rot (in Abhängigkeit der eingestellten Limits) an. Wurden die Limits nicht statisch, sondern als Unter-Objekte konfiguriert, kann über einen Klick einen ENERGIEZÄHLER folgendes Popup-Fenster geöffnet werden, über welches die Limits und weitere Optionen bearbeitet werden können:...
- Seite 111 U.motion KNX Server Installations-Handbuch ZEIGE Aktiviert / Deaktiviert die den Graph des entsprechenden Energiezählers VERGLEICHE Zeigt / Versteckt die überlagerten Vergleichslinien, deren Werte aus dem Durchschnitt der zuletzt gemessenen Werte errechnet wird BEREICH Zeigt / Versteckt die farbige Kennzeichnung, welche den Bereich zwischen dem Minimal- und Maximalwert des Energiezählers hervorhebt (in Abhängigkeit des eingestellten Zeitrahmens)
- Seite 112 U.motion KNX Server Installations-Handbuch Folgender Screenshot erklärt die verschiedenen Bereiche im Darstellungsfenster der Graphen: Legende inkl. Gesamtverbrauch des entsprechenden Zeitabschnitts Energiedaten des Mittelwert des Bereich des entsprechenden entsprechenden entsprechenden Zeitabschnitts Zeitabschnitts Zeitabschnitts Um die Reihenfolge der ENERGIEZÄHLER zu verändern (in welcher sie in der Seite “VERBRAUCH” angezeigt werden), bitte wie folgt vorgehen: Wählen Sie den Eintrag “VERBRAUCH”...
-
Seite 113: Berechnung Der Leistung
13.4.1 LLGEMEINE INSTELLUNGEN U.motion KNX Server ist in der Lage, Verbraucher in der Anlage zu überwachen und bei erhöhtem Verbrauch auch abzuschalten (durch Konfiguration von Grenzwerten und Prioritäten). Nach Rückkehr zum Normalverbrauch werden die Lasten in umgekehrter Reihenfolge wieder aktiviert. - Seite 114 Definiert, ob U.motion KNX Server für die Last-Kontrolle zuständig ist (aktiv, Voreinstellung) oder ob die Last-Kontrolle passiv, also über ein externes Kontrollgerät erfolgen soll. In letzterem Fall limitiert sich U.motion KNX Server auf die Darstellung der erhaltenen Informationen und führt keine aktiven Eingriffe aus.
-
Seite 115: Verknüpfung Eines Energiezählers
U.motion KNX Server Installations-Handbuch 13.4.2 ERKNÜPFUNG EINES NERGIEZÄHLERS Um korrekt funktionieren zu können, muss jeder Last-Kontrolle ein ENERGIEZÄHLER zugewiesen werden. Dazu bitte wie folgt vorgehen: Entweder ziehen Sie einen zuvor konfigurierten ENERGIEZÄHLER (siehe vorhergehendes Kapitel) in den • entsprechenden Abschnitt im Eigenschaftsfenster der Last-Kontrolle Oder Sie erstellen einen neuen ENERGIEZÄHLER über den „HINZUFÜGEN“... -
Seite 116: Verknüpfung Einer Oder Mehrerer Lasten
Dies kann ein KNX Objekt zu 1Bit oder zu 2Bit sein; im ersten Fall wird der entsprechende Ausgang einfach von U.motion KNX Server ein- bzw. ausgeschaltet (mit dem Risiko, dass der Ausgang durch einen anderen Sensor / ein anderes Ereignis wieder umgeschaltet wird), im zweiten Fall hingegen... -
Seite 117: Darstellung In Der Visualisierung
U.motion KNX Server Installations-Handbuch erfolgt eine Zwangssteuerung des gewünschten Status, welcher gleich 2 Vorteile mit sich bringt: Der Verbraucher kann nicht durch andere Befehle umgeschaltet werden (z.B. durch einen • Taster in der Anlage oder durch das entsprechende Objekt in der VISUALISIERUNG von U.motion KNX Server) - Seite 118 U.motion KNX Server Installations-Handbuch Der ENERGIEZÄHLER zeigt im Detail folgende Informationen an: Aktueller Leistungswert Limit 2 Leistung Limit 1 Leistung Die Lasten / Verbraucher hingegen werden folgendermaßen dargestellt: Priorität Auto/Man Aktuelle Leistungsaufnahme (wenn verfügbar) Auch in diesem Fall öffnet ein Klick auf die ENERGIEZÄHLER ein Pop-Up-Fenster, über welches die Parameter der Last- Kontrolle angepasst werden können sowie weitere Details zum Gesamtverbrauch oder den einzelnen Verbrauchern...
- Seite 119 U.motion KNX Server Installations-Handbuch Wird der ENERGIEZÄHLER angeklickt, können z.B. die Limits nach Belieben angepasst werden: Wird hingegen eine Last angeklickt, so können Parameter wie die Priorität oder der Betriebsmodus (AUTO/MAN) eingestellt werden und die Last manuell geschaltet werden: - 119 -...
-
Seite 120: Benutzer
Installations-Handbuch 14 B ENUTZER 14.1 INLEITUNG In diesem Kapitel wird die Benutzer-Verwaltung von U.motion KNX Server behandelt, über welche eine sichere und komfortable Verwendung der Visualisierung ermöglicht wird. 14.2 ENUTZER UND ENUTZERGRUPPEN Die Authentifizierung in U.motion KNX Server wird über zwei Objekt-Typen definiert: „BENUTZER“: diese Objekte stellen den eigentlichen Account für den Zugang zur Visualisierung dar;... -
Seite 121: Vertrauliche Ip-Adresse
U.motion KNX Server Installations-Handbuch Folgende Einstellungen sind für jeden Benutzer parametrierbar: NAME Identifiziert den Benutzer in der Datenbank (wird nicht für die Anmeldung am System verwendet) BENUTZERNAME Benutzername zur Anmeldung am System – darf nur aus alphanumerischen Zeichen ohne Leerzeichen bestehen PASSWORT Passwort für die Anmeldung am System –... - Seite 122 U.motion KNX Server Installations-Handbuch Folgender Screenshot zeigt eine Beispiel-Konfiguration, in welcher der Raum „ALARM-ZENTRALE“ bei jedem Zustandswechsel des Objektes „ALARM“ angesprungen werden soll, und zwar ausschließlich auf den Client-Geräten, die mit dem gewählten Benutzer angemeldet sind: Die Konfiguration der EREIGNISSE für einzelne BENUTZER ähnelt jener für Objekte vom Typ CLIENT (siehe Abschnitt 11.7 dieses Handbuchs);...
-
Seite 123: Benutzergruppen Und Zugriffsrechte
U.motion KNX Server Installations-Handbuch 14.4 ENUTZERGRUPPEN UND UGRIFFSRECHTE Über das Eigenschaftsfenster einer BENUTZERGRUPPE ist es möglich, neben dem Namen der Benutzergruppe die verschiedenen Benutzer zu definieren, welcher der Gruppe angehören sollen; auch hier können die Benutzer über die Suchfunktion lokalisiert und via Drag&Drop in den Abschnitt “BENUTZER, DIE DER BENUTZERGRUPPE ZUGEHÖREN”... -
Seite 124: Remote Zugang
15.2 EMOTE UGRIFF VIA NTERNET Um über das Internet Zugang zu U.motion KNX Server zu erlangen, sind folgende Schritte notwendig: Der Parameter „GATEWAY” in den Netzwerkeinstellungen von U.motion KNX Server muss der IP-Adresse des ● installierten Internet-Routers entsprechen Im installierten Internet-Router muss eine Port-Forwarding – Regel erstellt werden, welche die Ports 443 und 22 ●... - Seite 125 U.motion KNX Server Installations-Handbuch OTIZEN - 125 -...
