Einleitung Dieses Handbuch ist in folgende Kapitel unterteilt: • 1 Papierhandling Beschreibt die Auswahl und Handhabung sowie das Einlegen von Papier. • 2 Einsatz des Bedienfelds Beschreibt die Konfiguration des Druckers mit Hilfe des Bedienfelds. • 3 Schriften Führt die verfügbaren Schriften auf. •...
Seite 6
Konventionen In diesem Handbuch gelten folgende Konventionen: Konventionen Beschreibung Beispiel Kursivdruck Zur Hervorhebung eines Die obere Abdeckung schließen. zentralen Begriffs oder einer Siehe Austausch des Tonerbehälters Aussage. Hinweise auf auf Seite 3-3. zusätzliche Informationen werden ebenfalls kursiv gedruckt. Courier Zur Kennzeichnung von Die Resttonerbox muss Meldungen oder ausgetauscht werden, sobald die...
Papierhandling Allgemeine Richtlinien Der Drucker ist für hochwertiges Kopierpapier ausgelegt, kann allerdings auch eine Reihe anderer Papierarten verarbeiten, sofern deren Beschaffenheit die unten aufgeführten Bedingungen erfüllt. HINWEIS: Der Hersteller übernimmt keinerlei Verantwortung für Probleme, die auftreten können, wenn Papier verwendet wird, das diese Bedingungen nicht erfüllt.
Papierhandling Papierspezifikationen Die nachfolgende Tabelle enthält eine Übersicht über die wichtigsten Papierspezifikationen. Ausführlichere Informationen hierzu folgen auf den nachfolgenden Seiten. Merkmal Spezifikation Gewicht Kassette : 60 bis 105 g/m Universalzufuhr : 45 bis 200 g/m Stärke 0,086 bis 0,110 mm Formattoleranz ±0,7 mm Winkeltoleranz (Ecken)
Papierhandling Wahl des geeigneten Papiers Beim Laserdruck spielen Laserstrahlen, elektrostatische Entladung, Toner und Wärme eine Rolle. Auf seinem Weg durch den Drucker ist das Papier außerdem diversen Zugkräften in verschiedenen Richtungen ausgesetzt. Ein hochwertiges Papier ist für solche Kräfte ausgelegt und sorgt dafür, dass die ausgegebenen Drucke durchweg sauber und scharf sind.
Seite 11
Papierhandling Kassette oder Universalzufuhr Format Format Universalzufuhr 128 × 182 mm 148 × 210 mm 176 × 250 mm 257 × 364 mm ISO B5 7-1/4 × 10-1/2 Zoll 182 × 257 mm Executive 229 × 324 mm 8-1/2 × 13 Zoll Umschlag C4 Oficio II 100 ×...
Seite 12
Papierhandling Flächengewichte in den USA und in Europa In den Vereinigten Staaten wird das Flächengewicht in lb (am. Pfund), in Europa (im metrischen System) in g/m angegeben. Bei den grau unterlegten Werten handelt es sich um die Standardgewichte. USA (lb) Europa, metrisch (g/m Papierstärke Das Papier darf weder extrem dick noch extrem dünn sein.
Papierhandling Feuchtigkeitsgehalt Der Feuchtigkeitsgehalt ist definiert als prozentualer Anteil Feuchtigkeit in der Trockenmasse des Papiers. Die Feuchtigkeit wirkt sich auf das Erscheinungsbild des Papiers, den Einzug, die Wellung, die elektrostatischen Eigenschaften und die Tonerfixierung aus. Der Feuchtigkeitsgehalt des Papiers hängt von der relativen Luftfeuchte in der Umgebung ab.
Seite 14
Papierhandling HINWEIS: Weist das Papier eine starke Wellung in einer Richtung auf, z. B. wenn es zunächst auf einer Seite bedruckt wurde, das Papier in die andere Richtung aufrollen, um die Wellung zu beseitigen. Die bedruckten Blätter sind dann glatt. Elektrostatische Eigenschaften: Beim Drucken wird das Papier elektrostatisch aufgeladen, damit sich der Toner darauf absetzt.
Papierhandling Sonderdruckmaterial In diesem Abschnitt wird das Drucken auf Sonderdruckmaterial beschrieben. Für den Seitendrucker können folgende Arten von Sonderdruckmaterialien verwendet werden. In diesem Fall den Medientyp entsprechend der nachfolgenden Tabelle einstellen. Verwendetes Druckmaterial Druckereinstellung Farbiges Papier Farbig Vordrucke Vordruck Klarsichtfolien für Overhead- Folie Projektoren Postkarten...
Seite 16
Papierhandling Folie Overheadfolien müssen für die Temperatur, die während des Druckvorgangs in der Fixiereinheit entsteht, ausgelegt sein. Die in der unten stehenden Tabelle angegebenen Bedingungen sollten erfüllt sein. Merkmal Spezifikation Temperaturbeständigkeit mind. 190 °C Stärke 0,100 bis 0,110 mm Kunststoff Polyester Formattoleranz ±0,7 mm...
Seite 17
Papierhandling Einige Etiketten werden mit einem zusätzlichen Rand aus Feinpapier angefertigt. Dieser Rand darf erst nach der Druckausgabe entfernt werden. Akzeptabel Nicht akzeptabel Obere Schicht Träger- material In der folgenden Tabelle sind die Spezifikationen für Etiketten aufgeführt. Merkmal Spezifikation Gewicht, obere Schicht 44 bis 74 g/m Gesamtgewicht 104 bis 151 g/m...
Papierhandling Umschläge mit Flüssigklebstoff dürfen nicht verwendet werden. Lange Druckdurchgänge mit nur Umschlägen vermeiden. Dadurch kann es zu vorzeitigen Abnutzungserscheinungen im Drucker kommen. Um Staus durch wellige Umschläge zu vermeiden, maximal 10 bedruckte Umschläge beim Drucken mehrerer Umschläge in Papierzufuhr einlegen. Dickes Papier Dickes Papier vor dem Einlegen in die Universalzufuhr auffächern und sorgfältig stapeln.
Papierhandling Medientyp Der Drucker verfügt über verschiedene Einstellungen, je nach verwendetem Papiertyp. Wird der Papiertyp für eine Papierzufuhr über das Bedienfeld eingestellt, wählt der Drucker automatisch die optimalen Einstellungen zum Bedrucken dieses Papiertyps. Für jede Papierzufuhr, einschließlich der Universalzufuhr, kann ein eigener Papiertyp eingestellt werden.
Papierhandling Papier einlegen Im Folgenden wird die Vorgehensweise zum Einlegen von Papier in die beiden Papierkassetten und in die Universalzufuhr beschrieben. WICHTIG: Papier auffächern und auf einer ebenen Oberfläche sorgfältig stapeln. Auf diese Weise sollen Papierstaus oder verzerrte Ausdrucke verhindert werden. Papier in die Kassette einlegen In jede Papierkassette können bis zu 500 Blatt Normalpapier (80 g/m eingelegt werden.
Seite 21
Papierhandling Fassen Sie die Papierführung und stellen Sie sie auf die erforderliche Papierbreite ein. Die Papierformate sind innerhalb der Kassette markiert. BEDIENUNGSANLEITUNG 1-15...
Seite 22
Papierhandling Fassen Sie den Papieranschlag und stellen Sie ihn der Papierlänge gemäß ein. Richten Sie das Papier an der linken Wand der Papierkassette aus. WICHTIG: Auf einem Etikett an der Innenseite der Papierkassette ( der Abbildung) wird die entsprechende Papierkapazität angegeben. Papier nicht oberhalb dieser Grenze einlegen.
Seite 23
Papierhandling Richten Sie die mitgelieferte Papierformatplatte so ein, dass das Format des eingelegten Papiers an der Vorderseite der Papierkassette abgelesen werden kann. Drücken Sie die Papierkassette vorsichtig wieder bis zum Anschlag hinein. HINWEIS: Wenn der Drucker über längere Zeit nicht verwendet wird, das Papier aus den Papierkassetten entfernen und zum Schutz vor Feuchtigkeit in der Originalverpackung aufbewahren.
Papierhandling Papier in die Universalzufuhr einlegen Sondermaterialien und Normalpapier können in die Universalzufuhr eingelegt werden. Beim Bedrucken von Folien oder besonders starkem Papier müssen Sie die Universalzufuhr verwenden. WICHTIG: Beim Einlegen von Sondermaterialien (Folien oder besonders starkes Papier) in die Universalzufuhr den Papiertyp auswählen, wie unter Medientyp auf Seite 1-13 beschrieben.
Seite 25
Papierhandling Stellen Sie die Führungen auf das Format des einzulegenden Papiers ein. Schieben Sie das Papier entlang der Führung so weit wie möglich hinein. WICHTIG: Beim Einlegen von Papier in die Universalzufuhr sicherstellen, dass die zu bedruckende Seite nach oben zeigt. (Beim Öffnen der Verpackung zeigt die zu bedruckende Seite nach oben.) Wenn sich die Einzugskante des Papiers wellt, diese vor dem Einlegen in die Universalzufuhr glätten.
Papierhandling Umschläge einlegen Bei Verwendung der optionalen Druckerfunktion können Umschläge in die Universalzufuhr eingelegt werden. HINWEIS: Keine Umschläge mit freigelegter Gummierung bedrucken. Dies kann eine Fehlfunktion des Druckers verursachen. Öffnen Sie die Universalzufuhr. Stellen Sie die Führungen dem Umschlagsformat entsprechend ein. Legen Sie den Umschlag zwischen den Führungen an.
Seite 27
Papierhandling HINWEIS: Legen Sie Papier maximal bis zu den Stapelmarkierungen der Universalzufuhr ein. Weist das Papier eine starke Wellung in einer Richtung auf, beispielsweise wenn es auf einer Seite bereits bedruckt ist, das Papier in die andere Richtung aufrollen, um die Wellung zu beseitigen.
Seite 28
Papierhandling 1-22 BEDIENUNGSANLEITUNG...
2 Einsatz des Bedienfelds In diesem Kapitel werden folgende Themen behandelt: • Bestandteile des Bedienfelds ........2-2 • Einen Druckauftrag abbrechen........2-10 • Einsatz des Bedienfelds ..........2-11 • Einsatz des Moduswahl-Systems......2-19 • Statusseiten............... 2-20 • e-MPS ............... 2-23 •...
Einsatz des Bedienfelds Bestandteile des Bedienfelds Das Bedienfeld weist ein LCD-Display, Anzeigen sowie acht Tasten auf. Betriebsanzeigen (siehe Seite 2-3) Meldungs-Display (siehe Seite 2-4) Bereit Daten Warnung Bereit - - - A4 NORMAL Papiertypanzeige (siehe Seite 2-7) Papierformatanzeige (siehe Seite 2-5) Schnittstellenanzeige (siehe Seite 2-5) Tasten (siehe Seite 2-8)
Einsatz des Bedienfelds Betriebsanzeigen Die nachfolgenden Anzeigen des Bedienfelds leuchten sowohl im normalen Druckbetrieb als auch dann, wenn ein Eingreifen des Benutzers erforderlich ist. Anzeige Beschreibung Blinkt: Signalisiert einen Fehler, den Sie selbst beheben können. Leuchtet: Signalisiert, dass der Drucker betriebsbereit und online ist.
Einsatz des Bedienfelds Display Im Display werden Informationen in Form kurzer Meldungen bereitgestellt. Die neun unten aufgeführten Meldungen werden während der Aufwärmphase und beim Drucken im normalen Betrieb angezeigt. Weitere Meldungen, die möglicherweise angezeigt werden, wenn ein Bedienereingriff erforderlich ist, werden auf Seite 4-7 in der Einführung erläutert.
Einsatz des Bedienfelds Anzeigen im Display Die Schnittstellenanzeige identifiziert die derzeit verwendete Schnittstelle. Folgende Abkürzungen werden verwendet: Bereit A4 NORMAL Bidirektionale Parallelschnittstelle USB-Schnittstelle Netzwerkschnittstelle Netzwerkschnittstellenkarte (optional) Serielle (RS-232C-)Schnittstelle (optional) Keine Schnittstelle aktiv. Für jede Schnittstelle gilt ein Zeitlimit (Timeout) von 30 Sekunden. Während dieser Zeit können an den anderen Schnittstellen zwar schon Druckaufträge entgegengenommen, aber noch nicht ausgedruckt werden.
Seite 34
Einsatz des Bedienfelds Display Papierformat Ledger Folio Youkei 4* Umschlag DL* Umschlag C5* ISO B5* Executive* Umschlag #6* Umschlag #9* Hagaki (Japanisches Postkartenformat)* OufukuHagaki (Rückantwortkarte)* Anwenderdefiniertes Format Umschlag C4* Oficio II Statement Youkei 2* 8K (8 kai)* 16K (16 kai)* * Bei ausschließlicher Zufuhr über die Universalzufuhr HINWEIS: Während der Drucker Daten verarbeitet, gibt die Anzeige...
Einsatz des Bedienfelds Medientypanzeige (TYPE) Diese Anzeige identifiziert den für die aktuelle Papierkassette definierten Medien- bzw. Papiertyp. Je nach Medientyp kann automatisch zwischen Kassetten gewechselt werden. Der Medientyp kann über das Bedienfeld manuell eingestellt werden. Siehe Anwenderdefinierten Papiertyp einstellen auf Seite 2-82. Zur Angabe des Medientyps werden die folgenden Abkürzungen verwendet: Display...
Einsatz des Bedienfelds Tasten Die nachfolgende Übersicht erläutert die zur Konfiguration des Druckers verwendeten Tasten des Bedienfelds. Hierbei ist zu beachten, dass einige Tasten doppelt belegt sind. HINWEIS: Über diese Tasten vorgenommene Einstellungen wirken sich nur auf die derzeit verwendete Schnittstelle aus. GO-Taste Über diese Taste wird der Drucker on- bzw.
Einsatz des Bedienfelds MENU-Taste Über diese Taste können Sie das Menüsystem aufrufen, um Einstellungen bzw. die Druckumgebung des Druckers zu ändern. Wenn Sie diese Taste bei der Moduswahl betätigen, wird die Auswahl beendet und der Drucker wieder in den normalen Betriebszustand zurückgesetzt.
Einsatz des Bedienfelds Einen Druckauftrag abbrechen Wenn im Display die Meldung Es wird gedruckt erscheint, [Abbrechen] drücken. Druck abbrechen? erscheint im Display, gefolgt von der momentan genutzten Schnittstelle. Die Schnittstelle wird wie folgt angezeigt: Parallel Netzwerk Seriell (optionale serielle Schnittstelle) Option (optionale Netzwerkschnittstelle) [OK] drücken.
Einsatz des Bedienfelds Einsatz des Bedienfelds In diesem Abschnitt wird der Einsatz des Moduswahl-Systems erläutert. Über die Taste [MENU] am Bedienfeld haben Sie Zugriff auf verschiedene Menüs, in denen Sie die Druckerumgebung festlegen oder gemäß Ihrer speziellen Anforderungen ändern können, beispielsweise die Anzahl der zu druckenden Kopien, die Emulation usw.
Seite 40
Einsatz des Bedienfelds Fortsetzung Schnittstelle > >NetWare Netzwerk Schnittstelle > >NetWare > >>Frame-Typ Option Auto >TCP/IP >TCP/IP > >>DHCP >>DHCP >AppleTalk >>BOOTP >AppleTalk >>BOOTP >Netzwerk- Statusseite Aus >>IP Adresse >Netzwerk- ###.###.###.### Statusseite Ein >>Subnet Maske >Opt.Statusseite ###.###.###.### >Opt.Statusseite >>Gateway ###.###.###.### Schnittstelle >...
Seite 41
Einsatz des Bedienfelds Fortsetzung >KPDL-Fehler Emulation > KPDL drucken >KPDL-Fehler nicht drucken Emulation > >KPDL-Fehler KPDL(AUTO) drucken >KPDL-Fehler nicht drucken >Alt. Emulation PCL 6 Emulation Line Printer Emulation IBM Proprinter Emulation DIABLO 630 Emulation EPSON LQ-850 Emulation PCL 6 Emulation >KC-GL >...
Seite 42
Einsatz des Bedienfelds Fortsetzung Seiteneinstell.> >Anzahl Kopien >Zoom [CS]>[CS] >Orientierung Hochformat >Orientierung Querformat >Ganzseitendruck Automatisch >Ganzseitendruck Aktiv >LF Einstellung Nur LF >CR Einstellung Nur CR >Breite A4 >Breite A4 Druckqualität > >KIR-Modus >KIR-Modus >EcoPrint-Modus >EcoPrint-Modus >Auflösung 1200 Schnell >Tonerintensität >Daten laden Festplatte >...
Seite 43
Einsatz des Bedienfelds Fortsetzung RAM DISK Modus >RAM DISK Größe RAM DISK Modus > >Daten laden >Daten schreiben >Daten löschen >Font löschen >Inhaltsver- zeichnis dr. >Fonts laden Compact Flash > >Daten laden >Daten schreiben >Daten löschen >Formatieren >Inhaltsver- zeichnis dr. >Daten laden USB-Speicher >...
Seite 44
Einsatz des Bedienfelds Fortsetzung >Universalzufuhr Papierhandling > Modus Kassette >Universalzufuhr Modus Zuerst >Univer. Format >Univ.zufuhr Typ Normalpapier >Größe Kas.1 > >>Maßeinheit >>Maßeinheit inch >Kassette 1 Typ NORMAL >Zufuhr Univer. >Duplex >Stapeln Ob.Fach FaceDn >Ignoriere A4/LT >Ignoriere A4/LT >>Papiergewicht >P-Typ Einstell> Normal 1 NORMAL >>Duplex...
Seite 45
Einsatz des Bedienfelds Fortsetzung >Gedr. Seiten Seitenzähler > 0000001 Sicherheit > >Verschlüs.-code >Überschr.-Modus >Format sich. >Anzeigesprache Andere > Deutsch >FormFeed Timeout 000Sek. >Sleep timer > >>Autom. Ruhe 015 Min. >>Autom. Ruhe >HEX-DUMP starten >Drucker neu starten >Resource prot. >>Fehler >Warnton >...
Seite 46
Einsatz des Bedienfelds Fortsetzung >>Statusseite >Service > drucken >>Ereignisprot. drucken >>Papierzufuhr Normal >>Papierzufuhr > Special >>Entwickler >>Ladeeinheit >>Trommel * Menüs, die dem Kundendienst für Wartungszwecke vorbehalten sind. Diese Menüs werden beim Normalbetrieb nicht gebraucht. 2-18 BEDIENUNGSANLEITUNG...
Einsatz des Bedienfelds Einsatz des Moduswahl-Systems In diesem Abschnitt wird beschrieben, wie Sie mit dem Moduswahl- System umgehen. Wenn sich der Drucker im Modus Bereit befindet, kann das Moduswahl-System mit [MENU] aktiviert werden. Menüstruktur drucken Der Drucker gibt auf Wunsch eine vollständige Liste aller Moduswahl- Menüs aus –...
Einsatz des Bedienfelds Statusseiten In diesem Abschnitt wird erläutert, wie die Statusseiten ausgedruckt werden können. Eine Statusseite enthält eine Liste mit Parametern und Einstellungen für grundlegende Druckerkonfigurationen. Gegebenenfalls werden Sie aufgefordert, eine Statusseite auszudrucken, wenn Sie den Kundendienst für Ihren Drucker in Anspruch nehmen. Statusseite drucken Wenn Sie den aktuellen Status des Druckers überprüfen möchten, einschließlich des verfügbaren Speichers und der Einstellungen der...
Seite 49
Einsatz des Bedienfelds Das Folgende ist ein Beispiel für eine Statusseite. Die Nummern verweisen auf die folgenden Beschreibungen. STATUS SEITE Firmware-Version: Vom: Hardware Information Speicher Seiteninformation Installierte Optionen Netzwerkstatus Emulation Fehlerprotokoll Tonermenge Interfaces Prüfmuster Wenn der Netzwerkstatus aktiviert ist, wird die Statusseite für die Netzwerkschnittstellenkarte nach dem Druckerstatus gedruckt.
Seite 50
Einsatz des Bedienfelds 5 Installierte Optionen Hier sehen Sie, welche Druckeroptionen installiert sind: 6 Netzwerkstatus Hier werden die IP-, die Subnetzmasken- sowie die Standard-Gateway- Adresse der Netzwerkschnittstelle des Druckers angegeben. 7 Emulation Hier werden alle verfügbaren Emulationen des Druckers aufgeführt. Die Werksvorgabe ist PCL 6.
Einsatz des Bedienfelds e-MPS e-MPS ist die Abkürzung für „enhanced-Multiple Printing System“ (erweitertes System für den Mehrfachdruck) – ein System, das zwei Technologien für die Auftragsspeicherung kombiniert. Bei diesem Drucker ist das e-MPS über folgenden Treiberfunktionen realisiert: • Job Retention (Auftragsverwaltung) •...
Seite 52
Einsatz des Bedienfelds Privater Druck Gespeich. Auftrag Hauptfunktion Ablegen von Zum Speichern von Aufträgen im Drucker Dokumenten (Fax- als Schutz vor Deckblätter etc.) unberechtigtem Zugriff Speicherstart durch Druckertreiber Druckertreiber Abruf über Bedienfeld Bedienfeld Standardzahl Kopien Identisch mit Eine bei Abruf gespeicherter Anzahl Maximale Anzahl Private Druckaufträge...
Seite 53
Einsatz des Bedienfelds Schnellkopie In diesem Modus können Sie die gewünschte Anzahl Kopien eines Auftrags drucken und gleichzeitig den Auftrag auf der Festplatte speichern. Werden weitere Kopien benötigt, lassen sich diese jederzeit über das Bedienfeld des Druckers abrufen. Standardmäßig können auf der Festplatte 32 Druckaufträge abgelegt werden.
Einsatz des Bedienfelds Drücken Sie [OK]. Die Anzahl der zu >Report druckenden Kopien kann eingestellt werden. Kopien Drücken Sie , um die Kopienzahl zu erhöhen, bzw. , um die Kopienzahl zu verringern. Drücken Sie [OK], um die Auswahl der Kopienanzahl abzuschließen. Der Drucker erstellt die für diesen Auftrag angeforderte Anzahl Kopien.
Seite 55
Einsatz des Bedienfelds für den Druck freigegeben, sobald dieser Zugangscode am Bedienfeld eingegeben wird. Auf diese Weise ist sichergestellt, dass vertrauliche Druckaufträge für Unbefugte nicht zugänglich sind. Im Job Retention-Modus sind Zugangscodes nicht obligatorisch, sie können jedoch im Druckertreiber definiert werden, wenn Drucken mit PIN-Sicherheit erforderlich ist.
Einsatz des Bedienfelds Private bzw. gespeicherte Aufträge löschen Durch Ausführung der nachfolgenden Schritte können Sie gespeicherte Druckaufträge einzeln löschen. Im Modus „Privater Druck“ gespeicherte Jobs werden automatisch gelöscht, wenn Sie den Drucker nach dem Druckvorgang ausschalten. Als Speicheraufträge gespeicherte Jobs werden dagegen nicht automatisch gelöscht.
Einsatz des Bedienfelds Drücken Sie [OK]. Ein blinkendes >Auftragscodeli. Fragezeichen (?) erscheint. drucken ? Drücken Sie wieder [OK]. Es wird gedruckt wird angezeigt, und der Drucker gibt eine Liste der Auftragscodes aus (siehe nachfolgende Abbildung). S-9530DN ECOLaser PERMANENT CODE JOB LIST Aufträge aus der virtuellen Mailbox (VMB) abrufen Gehen Sie wie folgt vor, um die in der virtuellen Mailbox abgelegten Aufträge abzurufen.
Einsatz des Bedienfelds Liste des VMB-Inhalts drucken Mit dieser Funktion kann eine Liste der in den virtuellen Mailboxen abgelegten Druckaufträge ausgegeben werden. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis e-MPS > e-MPS > erscheint. Drücken Sie Drücken Sie wiederholt oder , bis >VMB-Liste...
Seite 59
Einsatz des Bedienfelds e-MPS-Konfiguration ändern Sie können folgende Parameter für den e-MPS-Betrieb ändern: • die maximale Anzahl von Schnellkopie-/„Prüfen und aufbewahren“- Aufträgen • den maximal für temporäre Auftragscodes reservierten Speicherplatz • den maximal für permanente Auftragscodes reservierten Speicherplatz • den maximal für virtuelle Mailboxen reservierten Speicherplatz HINWEIS: Die Gesamtgröße aller definierten Speicherbereiche darf die Gesamtkapazität der Festplatte nicht übersteigen.
Seite 60
Einsatz des Bedienfelds Maximal für temporäre Auftragscodes reservierter Speicherplatz Der hier vereinbarte Wert bestimmt den für temporäre Auftragscodes vorgesehenen Speicherplatz auf der Festplatte. Zulässig ist ein beliebiger Wert zwischen 0 und 9999 (Megabyte, MB). Die effektiv zur Verfügung stehende Maximalkapazität ist jedoch abhängig von dem noch freien Festplattenplatz.
Seite 61
Einsatz des Bedienfelds Maximal für permanente Auftragscodes reservierter Speicherplatz Der hier vereinbarte Wert bestimmt den für permanente Auftragscodes vorgesehenen Speicherplatz auf der Festplatte. Zulässig ist ein beliebiger Wert zwischen 0 und 9999 (Megabyte, MB). Die effektiv zur Verfügung stehende Maximalkapazität ist jedoch abhängig von dem noch freien Festplattenplatz.
Seite 62
Einsatz des Bedienfelds Maximal für virtuelle Mailboxen (VMB) reservierter Speicherplatz Der hier vereinbarte Wert bestimmt den für virtuelle Mailboxen vorgesehenen Speicherplatz auf der Festplatte. Zulässig ist ein beliebiger Wert zwischen 0 und 9999 (Megabyte, MB). Die effektiv zur Verfügung stehende Maximalkapazität ist jedoch abhängig von dem noch freien Festplattenplatz.
Einsatz des Bedienfelds Schnittstellenparameter ändern Der Drucker weist sowohl eine parallele als auch sowie eine Netzwerkschnittstelle sowie ggf. eine serielle Schnittstelle auf. Außerdem kann optional eine serielle RS-232C-Schnittstellenkarte oder eine Netzwerkschnittstellenkarte installiert werden. Verschiedene Druckparameter wie beispielsweise die Standardemulation können über das Moduswahl-Menü...
Einsatz des Bedienfelds Drücken Sie oder , bis der gewünschte Modus angezeigt wird. Im Display erscheinen nacheinander folgende Optionen: Drücken Sie [OK]. Automatisch (Standardeinstellung) Normal High speed Nibble (high) Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. Parameter der seriellen Schnittstelle ändern Bei installierter RS-232C-Schnittstellenkarte (optional) können Sie eine serielle Verbindung mit dem Computer herstellen.
Einsatz des Bedienfelds Drücken Sie . Im Display wird einer der Parameter angezeigt (beispielsweise Baudrate). Drücken Sie oder , um die einzelnen Parameter der Reihe nach aufzurufen. Definierbare Baudraten: 115200, 57600, >Baudrate 38400, 19200, 9600, 4800, 2400, 1200 115200 Definierbare Datenbits: 7, 8 >Datenbits Definierbare Stoppbits: 1, 2 >Stopbits...
Seite 66
Einsatz des Bedienfelds Gehen Sie wie folgt vor, um Netzwerkkartenparameter zu prüfen oder zu ändern: Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Schnittstelle > erscheint. Einer der unten aufgeführten Schnittstellennamen wird eingeblendet; er gibt die aktuelle Schnittstelle an. Parallel Netzwerk (Standardeinstellung) (wird nur angezeigt, wenn eine optionale...
Einsatz des Bedienfelds Im nachfolgenden Beispiel wird erläutert, >TCP/IP > wie das TCP/IP-Protokoll zur Einbindung des Druckers in das Netzwerk aktiviert wird. NetWare oder AppleTalk können auf dieselbe Weise ausgewählt werden. Wenn für TCP/IP derzeit Aus eingestellt ist, >TCP/IP wählen Sie Ein mit oder aus.
Seite 68
Einsatz des Bedienfelds Drücken Sie [OK]. Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. Statusseite für Netzwerkschnittstellenkarte drucken Sie können eine Statusseite für die Netzwerkschnittstelle ausdrucken. Aus der Statusseite für die Netzwerkschnittstelle gehen die Firmware-Version, die Netzwerkadressen sowie weitere schnittstellenspezifische Informationen für die verschiedenen Netzwerkprotokolle hervor.
Seite 69
Einsatz des Bedienfelds Drücken Sie wieder [OK]. >Netzwerk- Statusseite Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. S-9530DN ECOLaser Netzwerkstatusseite BEDIENUNGSANLEITUNG 2-41...
Einsatz des Bedienfelds Standardeinstellungen definieren Über das Bedienfeld können Sie Standardeinstellungen für die nachfolgend aufgeführten Positionen festlegen. Standard-Emulation Sie können den Emulationsmodus für die aktuelle Schnittstelle ändern. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Emulation erscheint. Einer der unten aufgeführten Emulationsnamen wird eingeblendet;...
Seite 71
Einsatz des Bedienfelds Drücken Sie wiederholt oder , bis KPDL Emulation (AUTO) erscheint. ?KPDL (AUTO) Drücken Sie [OK]. Drücken Sie . Wenn >Alt. Emulation angezeigt wird, drücken Sie oder . Daraufhin werden die Namen der Alternativemulationen angezeigt. PCL 6 (Standard) KC-GL Line Printer IBM Proprinter...
Seite 72
Einsatz des Bedienfelds Drücken Sie . Das Display ändert sich wie >KPDL-Fehler unten dargestellt. Wenn >KPDL-Fehler nicht drucken bei ausgewählter KPDL (AUTO)-Emulation angezeigt wird, drücken Sie zum Ändern der Einstellung oder Drücken Sie [OK]. Ein blinkendes >KPDL-Fehler Fragezeichen (?) erscheint. ? nicht drucken Wählen Sie drucken mit oder...
Einsatz des Bedienfelds Drücken Sie so oft auf oder , bis die gewünschte Stiftnummer (1 bis 8) angezeigt wird. Drücken Sie [OK], sobald die gewünschte Stiftnummer angezeigt wird. Wenn Sie die Stiftbreite ändern möchten, >>Stiftbreite(1) drücken Sie zunächst und dann [OK]. 02 dots Beim Wert für die Breite wird ein blinkender Cursor angezeigt.
Einsatz des Bedienfelds Drücken Sie >> I000 Der Buchstabe vor der Nummer gibt den Schrifttyp wie folgt an: Buchstabe Beschreibung Interne Schriften Soft-Fonts (heruntergeladene Schriften) Schriften auf einer optionalen CF-Karte Schriften auf einer RAM-Datenträger (RAM Disk) oder Festplatte Drücken Sie [OK]. Ein blinkendes >>?I000 Fragezeichen (?) erscheint.
Seite 75
Einsatz des Bedienfelds Drücken Sie [OK]. Ein blinkendes >>Courier Fragezeichen (?) erscheint. ? Standard Wählen Sie Standard oder Dunkel mit oder Drücken Sie [OK]. Drücken Sie [MENU]. Im Display erscheint wieder Bereit. Standard-Schriftgröße ändern Sie können die Größe der Standardschrift einstellen. Wenn es sich bei der Standardschrift um eine Schrift mit festem Zeichenmittenabstand handelt, beispielsweise Courier oder Letter Gothic, kann anstelle der Schriftgröße der Zeichenabstand (Pitch) geändert werden.
Seite 76
Einsatz des Bedienfelds Zeichenabstand für Courier/Letter Gothic einstellen Bei Auswahl der Standardschriften Courier oder Letter Gothic kann der Zeichenabstand (Pitch) eingestellt werden. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Font > Font > erscheint. Drücken Sie Drücken Sie wiederholt oder , bis >Schriftwahl >...
Einsatz des Bedienfelds Drücken Sie wiederholt oder , bis > >Zeichensatz Zeichensatz erscheint. IBM PC-8 Drücken Sie [OK]. Ein blinkendes >Zeichensatz Fragezeichen (?) erscheint. ?IBM PC-8 Drücken Sie oder , bis der gewünschte Zeichensatz erscheint. Drücken Sie [OK]. Drücken Sie [MENU]. Im Display erscheint wieder Bereit. Schriftenliste ausgeben Als Hilfestellung für die Auswahl von Schriften kann eine Liste mit Schriften, einschließlich optionaler Schriften, gedruckt werden.
Seite 78
Einsatz des Bedienfelds Drücken Sie wieder [OK]. Daraufhin wird im Display zunächst Es wird gedruckt, dann wieder Bereit angezeigt. Der Drucker gibt eine Liste der Schriften mit einem kurzen Druckbeispiel sowie der jeweiligen Schriftnummer (Font-ID) aus. Internal Scalable and Bitmapped Fonts List PRESCRIBE Font Name Scalable/Bitmap...
Einsatz des Bedienfelds Seiteneinstellungen In den Menüs für die Seiteneinstellungen können Sie die Anzahl der zu druckenden Kopien, die Seitenorientierung sowie weitere Seiteneinstellungen vornehmen. Anzahl Kopien (Auflage) Sie können für die aktuelle Schnittstelle festlegen, wie viele Kopien jeder Seite gedruckt werden sollen. Es können zwischen 1 und 999 Kopien festgelegt werden.
Seite 80
Einsatz des Bedienfelds Rufen Sie das Menü Zoom auf. Daraufhin ist Folgendes zu sehen: >Zoom [CS]→ [CS] Zielformatanzeige Quellformatanzeige Quellformatanzeige...Das Papierformat vor der Verkleinerung. Diese Angabe muss mit dem für Druckdaten vom Computer festgelegten Papierformat übereinstimmen. Zielformatanzeige...Das Papierformat nach der Verkleinerung. Diese Angabe muss mit dem für die Papierkassette festgelegten Papierformat übereinstimmen.
Seite 81
Einsatz des Bedienfelds Quellformatanzeige Zielformatanzeige [B4] [B4] (257 × 364 mm) [B5] [A4] [B4]98% [A3] [A3] (297 × 420 mm) [A4] [B4] [A3]98% Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Seiteneinstell.> Seiteneinstell.> erscheint. Drücken Sie Drücken Sie wiederholt oder , bis >Zoom...
Seite 82
Einsatz des Bedienfelds Orientierung Sie können die Seiten im Hochformat (senkrecht) oder im Querformat (waagrecht) bedrucken. Die Orientierung kann immer dann festgelegt werden, wenn im Display Bereit angezeigt wird. Hochformat Querformat Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Seiteneinstell.>...
Seite 83
Einsatz des Bedienfelds Drücken Sie Drücken Sie wiederholt oder , bis >Ganzseitendruck >Ganzseitendruck erscheint. Aktiv Drücken Sie [OK]. Ein blinkendes >Ganzseitendruck Fragezeichen (?) erscheint. ? Aktiv Drücken Sie wiederholt oder , bis >Ganzseitendruck Automatisch erscheint. ? Automatisch Drücken Sie [OK]. Drücken Sie [MENU].
Seite 84
Einsatz des Bedienfelds Funktion des Wagenrücklaufcodes (CR) Hiermit wird festgelegt, wie der Drucker reagiert, wenn er einen Wagenrücklaufcode (0DH-Zeichensatz) empfängt. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Seiteneinstell.> Seiteneinstell.> erscheint. Drücken Sie Drücken Sie wiederholt oder , bis > CR >CR Einstellung Einstellung erscheint.
Seite 85
Einsatz des Bedienfelds Drücken Sie wiederholt oder , bis >Breite A4 >Breite A4 erscheint. Drücken Sie [OK]. Ein blinkendes >Breite A4 Fragezeichen (?) erscheint. ? Aus Wählen Sie Ein oder Aus mit oder Drücken Sie [OK]. Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. BEDIENUNGSANLEITUNG 2-57...
Einsatz des Bedienfelds Druckqualität einstellen Die Druckqualität lässt sich auf folgende Weise erhöhen: mit Kyocera Image Refinement (KIR), einem Softwarealgorithmus zur Steigerung der Qualität von Ausdrucken; mit EcoPrint, einem Druckmodus, mit dem der Tonerverbrauch beim Drucken verringert wird; über die Druckauflösung; und per Anpassung der Tonerintensität.
Einsatz des Bedienfelds Weiße vertikale Streifen Setzen Sie den KIR-Modus auf Ein und drucken Sie die Statusseite erneut. Sollte das Muster weiterhin weiße vertikale Streifen aufweisen, wählen Sie eine dunklere Einstellung für die Tonerintensität. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Druckqualität...
Seite 88
Einsatz des Bedienfelds Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Druckqualität > Druckqualität > erscheint. Drücken Sie Drücken Sie wiederholt oder , bis >EcoPrint-Modus >EcoPrint-Modus erscheint. Drücken Sie [OK]. Ein blinkendes >EcoPrint-Modus Fragezeichen (?) erscheint. ? Aus Wählen Sie Ein oder Aus mit oder Drücken Sie [OK].
Seite 89
Einsatz des Bedienfelds Tonerintensität Die Tonerintensität kann in fünf Stufen angepasst werden: Von 01 (hell) bis 05 (dunkel). Die werkseitige Voreinstellung ist 04. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Druckqualität > Druckqualität > erscheint. Drücken Sie Drücken Sie wiederholt oder , bis >Tonerintensität...
Einsatz des Bedienfelds Speichermedien Der Drucker unterstützt vier Arten von Speichermedien: CompactFlash- Karte (CF), USB-Flash-Speicher, optionale Festplatte und RAM DISK. Die CF-Karte und der USB-Flash-Speicher werden in den entsprechenden Steckplätzen des Druckers installiert. Bei der RAM DISK handelt es sich um einen bestimmten Teil des Druckerspeichers, der für die vorübergehende Ablage von Druckaufträgen reserviert ist.
Seite 91
Einsatz des Bedienfelds Drücken Sie [OK]. In Arbeit erscheint im >Fonts laden Display, und die Schriftdaten werden von In Arbeit der Karte gelesen. Drücken Sie [MENU], damit im Display wieder Bereit erscheint. Daten laden Auf einer CF-Karte gespeicherte Daten können geladen (gelesen) werden. Gehen Sie wie folgt vor, um Daten auf einer CF-Karte zu laden.
Einsatz des Bedienfelds Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Compact Flash > Compact Flash > erscheint. Drücken Sie Drücken Sie wiederholt oder , bis >Daten schreiben >Daten schreiben erscheint. Drücken Sie [OK]. Ein blinkendes >Daten schreiben Fragezeichen (?) erscheint. Drücken Sie [OK].
Seite 93
Einsatz des Bedienfelds Partition Type: Art der übergebenen Daten (derzeit wird nur Typ 2 unterstützt). Partition Name: Zielname der auf die Karte geschriebenen Daten. Write Partition Length: Umfang der auf die CF-Karte geschriebenen Daten. Others: Fehlerinformationen. Nach Ausgabe der Statusseite mit Informationen zum Schreibvorgang wird im Display wieder Bereit angezeigt.
Einsatz des Bedienfelds CF-Karte formatieren Bevor eine neue CF-Karte benutzt werden kann, muss sie formatiert werden, damit Daten auf sie geschrieben werden können. Beim Formatieren werden sämtliche auf der CF-Karte gespeicherten Daten gelöscht. Gehen Sie wie folgt vor, um eine CF-Karte zu formatieren. Drücken Sie [MENU].
Einsatz des Bedienfelds Inhaltsverzeichnis drucken Der Drucker kann eine Liste aller auf der Speicherkarte gespeicherten Dateinamen (Partitionen) ausgeben. (Auch der Inhalt einer Schriftenkarte kann bei Bedarf ausgedruckt werden.) Wenn Sie eine Liste mit Dateinamen für die CF-Karte drucken möchten, gehen Sie wie folgt vor: Drücken Sie [MENU].
Einsatz des Bedienfelds Einsatz von USB-Flash-Speicher Der USB-Flash-Speicher eignet sich nur für PDF-Dateien. PDF-Dateien sollten im Wurzelverzeichnis (Root) des USB-Flash-Speichers abgelegt werden. Der PDF-Dateiname kann aus bis zu 99 Zeichen (Einzelbyte) bestehen. HINWEIS: Das Display kann maximal 16 Zeichen anzeigen. Wenn ein USB-Flash-Speicher im Drucker installiert ist, können Sie die nachfolgend aufgelisteten Vorgänge ausführen.
Seite 97
Einsatz des Bedienfelds USB-Flash-Speicher entfernen Folgen Sie zum Entfernen des USB-Speichers aus dem Drucker den Anweisungen in diesem Abschnitt, um Datenverlust zu vermeiden. HINWEIS: Wenn USB-Speicher entfernt wird, ohne die folgenden Schritte einzuhalten, erscheint eine Fehlermeldung. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis USB- USB-Speicher...
Einsatz des Bedienfelds Drücken Sie [OK]. Es wird gedruckt wird angezeigt, und das Inhaltsverzeichnis wird gedruckt. PARTITION LIST Nach dem Ausdruck des USB-Speicher-Inhaltsverzeichnisses wird im Display wieder Bereit angezeigt. Einsatz einer optionalen Festplatte Wenn die optionale Festplatte im Drucker installiert wird, kann die e-MPS- Funktion verwendet werden.
Seite 99
Die Maximalkapazität der RAM DISK lässt sich wie folgt berechnen: Maximale RAM-Größe = Gesamt-Druckerspeicher minus 36 MB Verfügt der Drucker (LP 3140) beispielsweise über eine gesamte installierte Speicherkapazität von 64 MB (Standard), können Sie eine RAM DISK mit bis zu 28 MB einrichten. Wenn Sie versuchen, diesen Grenzwert zu überschreiten, veranlasst der Drucker automatisch eine Abrundung,...
Seite 100
Einsatz des Bedienfelds Drücken Sie Drücken Sie wiederholt oder , bis >RAM >RAM DISK Größe DISK Größe erscheint. Die aktuelle RAM 0028 Mbyte DISK Größe wird angezeigt. Drücken Sie [OK]. Ein blinkender Cursor >RAM DISK Größe (_) erscheint. 0028 Mbyte Drücken Sie oder , bis die gewünschte Größe angezeigt wird.
Einsatz des Bedienfelds Papierhandling Sie können die Betriebsart der Universalzufuhr, das Papierformat und der Papiertyp für die verschiedenen Papierzufuhr-Optionen, den Sortiermodus, die Papierzufuhr sowie die Papierausgabe wählen. Universalzufuhr-Modus Die Universalzufuhr unterstützt zwei verschiedene Betriebsarten: den Kassettenmodus (Kassette) und den Prioritätsmodus (Zuerst). Die Universalzufuhr fasst ca.
Einsatz des Bedienfelds Papierformat für Universalzufuhr einstellen Wenn Sie die Universalzufuhr im Kassettenmodus nutzen, sollten Sie das Universalzufuhr-Format an das für den Druckauftrag verwendete Papierformat anpassen. Wenn sie nicht übereinstimmen, erfolgt der Druck nicht auf dem richtigen Papierformat, wenn die automatische Papierformatauswahl von der Anwendung (Druckertreiber) vorgenommen wird.
Einsatz des Bedienfelds Umschlag #9 Umschlag #6 Umschlag DL Umschlag C5 B5-R ISO B5 A4-R Drücken Sie [OK]. Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. Papiertyp für Universalzufuhr einstellen Durch Festlegen eines bestimmten Papiertyps können Sie dafür sorgen, dass dem in der Anwendung (Druckertreiber) definierten Einstellungen gemäß...
Einsatz des Bedienfelds Recycling Pap. Pergament Grob Briefkopf Mehrfarbig Vorgelocht Umschlag Karton Dick Hochwertig Spezial 1 (bis 8) Drücken Sie [OK], wenn der gewünschte Papiertyp angezeigt wird. Drücken Sie [MENU]. Im Display erscheint wieder Bereit. Papierformat für Papierkassette einstellen Das in die Kassette eingelegte Papier wird automatisch erkannt und sein Format wird im LCD-Display angezeigt.
Einsatz des Bedienfelds Maßeinheit wählen Die Maßeinheit (metrisches System oder Angabe in Zoll (Inch)), die im LCD-Display angezeigt wird, kann im Voraus festgelegt werden. Bei Anzeige von Bereit bzw. bei der Auswahl der Formatanzeige wird die Einheit einiger Papiertypen möglicherweise durch das entsprechende Gegenstück ersetzt (siehe nachfolgende Tabelle).
Seite 106
Einsatz des Bedienfelds Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. Medientyp für Papierkassette einstellen Diese Einstellung muss mit dem Medientyp übereinstimmen, der aus der Papierkassette des Druckers eingezogen wird. Wenn der Medientyp vorschriftsmäßig eingestellt ist, kann das Drucken über die Funktion zur Medientypauswahl aus der Anwendung (Druckertreiber) erfolgen.
Einsatz des Bedienfelds Papierzufuhr auswählen Sie können angeben, welche Papierzufuhr beim Drucken verwendet werden soll. Wenn keine optionalen Einheiten installiert sind, stehen lediglich die Papierkassette und die Universalzufuhr des Druckers zur Wahl. Wenn optionale Papierzufuhr-Einheiten installiert sind, können sie ebenfalls ausgewählt werden. Drücken Sie [MENU].
Seite 108
Einsatz des Bedienfelds Zur Aktivierung der Duplexeinheit über das Bedienfeld wählen Sie die Bindeart – entlang der langen oder entlang der kurzen Seite. HINWEIS: Auch über die Universalzufuhr kann im Duplexbetrieb gedruckt werden. Wenn die Zufuhr auf den Prioritätsmodus (Zuerst) eingestellt ist, werden Papierformat und -typ der aktuell eingestellten Standard-Papierzufur automatisch übernommen.
Einsatz des Bedienfelds Drücken Sie wiederholt oder , bis >Duplex >Duplex erscheint. Drücken Sie [OK]. Ein blinkendes >Duplex? Aus Fragezeichen (?) erscheint. Drücken Sie oder , bis der gewünschte Duplexmodus angezeigt wird. Im Display erscheinen nacheinander folgende Optionen: Aus (Standardeinstellung) Binden kurze Seite Binden lange Seite Drücken Sie [OK], sobald der gewünschte Duplexmodus angezeigt wird.
Seite 110
Einsatz des Bedienfelds Unterscheidung A4-/Letter-Format ignorieren Hier können Sie angeben, ob der Unterscheidung zwischen dem A4- und Letter-Format aktiviert oder deaktiviert werden soll. Bei der Standardeinstellung Aus wird das Papierformat der Papierzufuhr mit dem Formatierungsanweisungen des Druckauftrags abgeglichen. Wenn es hier zu Abweichungen kommt, wird eine entsprechende Fehlermeldung ausgegeben.
Seite 111
Einsatz des Bedienfelds Drücken Sie Drücken Sie wiederholt oder , bis >P-Typ Einstell> >P-Typ Einstell> erscheint. Normalpapier Drücken Sie [OK]. Ein blinkendes >P-Typ Einstell Fragezeichen (?) erscheint. ? Normalpapier Drücken Sie oder , um den Papiertyp oder eine anwenderdefinierbare Einstellung von Spezial 1 bis Spezial 8 auszuwählen. Normalpapier Folie Vordrucke...
Seite 112
Einsatz des Bedienfelds Drücken Sie [OK]. Ein blinkendes >>Papiergewicht Fragezeichen (?) erscheint. ? Normal 1 Drücken Sie oder , bis das gewünschte Papiergewicht angezeigt wird. Im Display erscheinen nacheinander folgende Optionen: Einzelheiten zu den Standardeinstellungen für die verschiedenen Papiertypen finden Sie unter Medientyp auf Seite 1-13.
Einsatz des Bedienfelds Anwenderdefinierten Papiertyp zurücksetzen Setzt die anwenderdefinierte Einstellung zurück, die unter Anwenderdefinierten Papiertyp einstellen auf Seite 2-82 vorgenommen wurde. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Papierhandling > Papierhandling > erscheint. Drücken Sie Drücken Sie wiederholt oder , bis >P- >P-Typ...
Einsatz des Bedienfelds Zählerstände ablesen Sie können bei Bedarf jederzeit feststellen, wie viele Drucke bislang insgesamt erstellt wurden. Die Gesamtzahl der erstellten Druckseiten wird auch auf der Statusseite ausgewiesen. Gesamtzahl Druckseiten anzeigen Hierbei wird lediglich die Gesamtzahl der bereits gedruckten Seiten angezeigt.
Einsatz des Bedienfelds Andere Einstellungen Der Zugriff auf die Modi und Einstellungen, die auf den nachfolgenden Seiten erläutert werden, erfolgt über das Untermenü „Andere“. Wenn Sie auf das Untermenü „Andere“ zugreifen möchten, drücken Sie , während Andere > angezeigt wird. Der Aufruf der folgenden Untermenüs ist möglich, indem zunächst Taste und dann...
Einsatz des Bedienfelds Drücken Sie [OK]. Drücken Sie [MENU]. Im Display wird wieder Ready angezeigt (Bei Auswahl von English). Seitenvorschub-Timeout einstellen Wenn der Drucker während einer bestimmten Zeitspanne keine Daten erhält, stellt er einen Zeitüberlauf (Timeout) fest und gibt die aktuelle Schnittstelle frei: Eventuell im Puffer befindliche Daten werden ausgedruckt, und die betreffende Seite wird ausgegeben.
Einsatz des Bedienfelds Drücken Sie wiederholt oder , bis >Sleep timer > >Sleep timer > erscheint. 015 Min. Drücken Sie , bis >>Autom. Ruhe >>Autom. Ruhe angezeigt wird. Drücken Sie [OK]. Ein blinkendes >>Autom. Ruhe Fragezeichen (?) erscheint. ? Ein Wählen Sie Aus mit oder >>Autom.
Seite 118
Einsatz des Bedienfelds Speicherauszug ausgeben Beim Austesten von Programmen und Dateien empfiehlt es sich gelegentlich, die tatsächlich vom Drucker empfangenen Daten in hexadezimaler Form zu überprüfen. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Andere > Andere > erscheint. Drücken Sie Drücken Sie wiederholt oder...
Seite 119
Einsatz des Bedienfelds Drücken Sie Drücken Sie wiederholt oder , bis >Drucker neu >Drucker neu starten erscheint. starten Drücken Sie [OK]. Ein blinkendes >Drucker neu Fragezeichen (?) erscheint. starten? Drücken Sie wieder [OK]. Self test wird Self test angezeigt, während der Drucker sich zurückgesetzt, gefolgt von Bitte warten und dann Bereit.
Einsatz des Bedienfelds Drücken Sie oder , bis der gewünschte Modus angezeigt wird. Im Display erscheinen nacheinander folgende Optionen: Aus (Standardeinstellung) Permanent Perm/Temporär (Permanent/Temporär) Drücken Sie [OK], sobald der gewünschte Modus angezeigt wird. Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. Warnton einstellen Wenn der Papiervorrat erschöpft oder ein Papierstau aufgetreten ist, erzeugt der Drucker zusätzlich zu der Meldung im Display ein...
Einsatz des Bedienfelds Drücken Sie [OK]. Wiederholen Sie Schritte 6 bis 9 zum Ändern weiterer Parameter. Drücken Sie [MENU]. Im Display wird wieder Bereit angezeigt. Automatische Betriebswiederaufnahme nach Fehler Wenn diese Funktion aktiviert ist, werden beim Auftreten eines Fehlers nach verstreichen einer bestimmten Zeitdauer die Daten nachfolgender Aufträge automatisch gedruckt.
Einsatz des Bedienfelds Zeit bis zur automatischen Betriebswiederaufnahme einstellen Gehen Sie wie nachfolgend beschrieben vor, um die Zeit für für die automatische Betriebswiederaufnahme einzustellen, d.h. die Zeit bis zum Autom. Fehler Lösch. Drücken Sie [MENU]. Drücken Sie wiederholt oder , bis Andere >...
Einsatz des Bedienfelds Endbearbeitung Diese Einstellungen können nur vorgenommen werden, wenn der optionale Finisher am Drucker installiert ist. Fehlererkennung beim Duplexdruck Durch diese Einstellung wird bestimmt, ob die Meldung Duplex deaktiv. GO drücken angezeigt wird, wenn beim Duplexdruck Etiketten bzw. ein anderer Papiertyp angegeben wird, für den der Duplexdruck nicht unterstützt wird.
Seite 124
Einsatz des Bedienfelds Fehlererkennung beim Heften Mit dieser Einstellung wird festgelegt, ob die Meldung Ersetze Klammern GO drücken angezeigt wird, wenn in der Finisher-Einheit bei der Ausgabe eines gehefteten Druckauftrags die Klammern ausgehen. Die Meldung wird angezeigt und der Druckvorgang wird angehalten.
Seite 125
Einsatz des Bedienfelds Fehlererkennung beim Lochen Diese Einstellung kann nur vorgenommen werden, wenn die optionale Finisher-Einheit mit der Locheinheit versehen ist. Mit dieser Einstellung wird festgelegt, ob die Meldung Abfallk. prüfen GO drücken angezeigt wird, wenn der Abfallkasten der Locheinheit voll ist. Die Meldung wird angezeigt und der Druckvorgang wird angehalten.
Seite 126
Einsatz des Bedienfelds Service-Menü Das Service-Menü enthält Optionen für Wartungsvorgänge, die vom Kundendienst durchgeführt werden müssen. Die Menüs zu Statusseite drucken, Entwickler und Trommel werden zwar eingeblendet, im Regelfall benötigen Sie jedoch nur die Menüs zu Statusseite drucken. Service-Statusseite drucken Die Service-Statusseite enthält wesentlich detailliertere Informationen zu den Druckereinstellungen als die Standard-Statusseite und wird daher vorwiegend für Wartungszwecke benötigt.
Schriften Schriftenliste Dieser Abschnitt enthält eine vollständige Liste der internen Schriften des Druckers Der Drucker verfügt über 80 PCL-Schriften und über 136 mit PostScript 3 kompatible Schriften sowie 1 Bitmap-Schrift. Die Schriftenliste des Druckers kann über das Bedienfeld des Druckers ausgedruckt werden.
Seite 129
Schriften PCL-(skalierbare und Bitmap-)Schriftarten BEDIENUNGSANLEITUNG...
Seite 130
Schriften KPDL-Schriften (1) BEDIENUNGSANLEITUNG...
Seite 131
Schriften KPDL-Schriften (2) BEDIENUNGSANLEITUNG...
Optionen Allgemeine Informationen Für den Drucker stehen folgende Optionen zur Verfügung. Anweisungen zur Installation dieser Optionen sind der jeweils mit der Option gelieferten Dokumentation zu entnehmen. CompactFlash- USB-Flash-Speicher Speicherkarte Serielle (RS-232C-) Datensicherheits-Kit (C) (CF-Karte) Schnittstelle Netzwerkschnittstell enkarte UT-110 Speichererweiterung (DIMM 128/256/512 MB) Festplatteneinheit Papierzufuhr PF-700 Dokument-Finisher...
Optionen Papierzufuhr PF-700 Fasst ca. 2 x 500 Blatt im Format A5 bis A3 oder Ledger. An der Unterseite des Druckers kann nur eine Papierzufuhr angebracht werden. PF-700 Papierzufuhr PF-750 Für ca. 3.000 Blatt in den Formaten A4, B5 oder Letter. An der Unterseite des Druckers kann nur eine Papierzufuhr angebracht werden.
Seite 136
Optionen Dokument-Finisher DF-730 Ermöglicht Stapeln von jeweils bis zu 1.000 Blatt. Bietet außerdem eine Heftfunktion für bis zu 30 Blatt sowie Gruppierungsfunktionen. Die Einheit wird links am Drucker angebaut. DF-730 Dokument-Finisher DF-710 Standardmäßig mit 3 Ausgabefächern für 3.000, 200 und 50 Blatt erlaubt eine Finishing-Abwicklung mit großer Kapazität und hoher Geschwindigkeit sowie den Direktzugriff auf kleine oder spezielle Druckaufträge.
Seite 137
Optionen Andere Optionen • Festplatteneinheit Ermöglicht die elektronische Sortierung und Job Retention-Funktionen. Wird in den dafür vorgesehenen Schacht OPT1/HDD auf der Hauptplatine des Druckers eingesetzt. • CompactFlash-Speicherkarte (CF-Karte) Eine Mikrochipkarte, auf der optionale Schriftarten, Makros und Formulare gespeichert sein können. Die CF-Karte wird in den entsprechenden Schacht an der rechten Seite des Druckers eingesetzt.

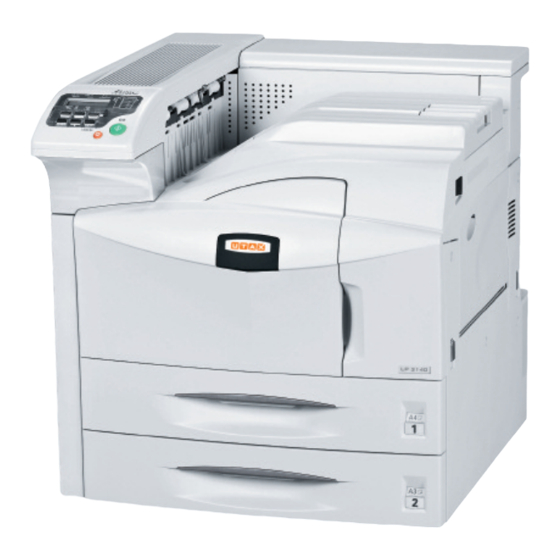

Optionen Netzwerkschnittstelle Der LP 3140 und LP 3151 verfügt über eine standardmäßige Netzwerkschnittstelle. Der Drucker unterstützt die Protokolle TCP/IP, IPX/ SPX, NetBEUI und AppleTalk, so dass der Netzwerkdruck unter verschiedenen Plattformen wie Windows, Macintosh, UNIX und NetWare möglich ist. Eine optionale Netzwerkschnittstellenkarte kann wie folgt hinzugefügt...
Seite 139
Optionen Schließen Sie das Netzwerkkabel an. Stellen Sie die Netzwerkadresse über das Bedienfeld des Druckers ein (Details zu den verschiedenen Modi siehe Parameter der Netzwerkschnittstelle ändern auf Seite 2-37). BEDIENUNGSANLEITUNG...
Optionen Festplatte Die Festplatte wird im Steckplatz für optionale Festplatteneinheit am Drucker installiert. Falls eine Festplatteneinheit im Drucker installiert ist, können empfangene Daten gerastert und auf der Festplatte gespeichert werden. So wird das Drucken mehrerer Kopien mit hoher Geschwindigkeit über eine elektrische Sortierfunktion möglich. Zudem stehen die e-MPS- Funktionen zur Verfügung.
Seite 141
Optionen Ziehen Sie die beiden Schrauben an, um die Festplatteneinheit auf der Hauptplatine zu fixieren. BEDIENUNGSANLEITUNG...
Optionen CompactFlash-Speicherkarte (CF-Karte) Speicherkarten werden in den entsprechenden Schacht an der rechten Seite des Druckers eingesetzt. Bei einer CF-Speicherkarte handelt es sich um eine Mikrochipkarte, auf der optionale Schriftarten, Makros, Formulare usw. gespeichert sein können. Der Drucker liest den Inhalt der Karte in den internen Speicher ein, wenn er eingeschaltet ist.
Optionen USB-Flash-Speicher Der USB-Speicher wird in den USB-Speichersteckplatz an der rechten Seite des Druckers eingesetzt. Sie können dann die Daten im USB- Speicher drucken. Lassen Sie sich bezüglich der für diesen Drucker geeigneten USB-Flash- Speichermodule von Ihrem Fachhändler beraten. Führen Sie den USB-Speicher den USB-Steckplatz ein. Einzelheiten zur Bedienung nach dem Einsetzen siehe Einsatz von USB- Flash-Speicher auf Seite 2-68.
Optionen Speichererweiterungsmodule Um Ihren Drucker für komplexere Druckaufträge sowie höhere Druckgeschwindigkeiten auszurüsten, können Sie den Speicher durch ein optionales Speichermodul (DIMM-Module) erweitern, das in den Steckplatz auf der Hauptplatine des Druckers gesteckt wird. Sie können zwischen Zusatz-Speichermodulen mit Kapazitäten von 64, 128, 256 oder 512 MB wählen.
Seite 145
Optionen Drehen Sie die Schraube aus der Steckplatzabdeckung an der Rückseite des Druckers und nehmen Sie die Abdeckung ab. Nehmen Sie das DIMM aus der Verpackung. Öffnen Sie die Klammern an beiden Enden des DIMM-Sockels. Setzen Sie das DIMM so in den Sockel ein, dass die Kerben des DIMM mit den entsprechenden Vorsprüngen am Sockel ausgerichtet sind.
, bis Statusseite drucken erscheint. Drücken Sie [OK] zweimal. Wenn die Installation erfolgreich war, entspricht die Speichergröße auf der Statusseite der Speichererweiterung. (Die Größe des werkseitig installierten Speichers ist 64 MB beim LP 3140 und 128 MB beim LP 3151.) 4-14 BEDIENUNGSANLEITUNG...
Optionen Festplatten-Sicherheitsfunktion Das Datensicherheits-Kit (C) stellt Funktionen zum Überschreiben und Verschlüsseln bereit. HINWEIS: Die Festplatten-Sicherheitsfunktion erfordert eine optionale Festplatte und das Datensicherheits-Kit (C). Überschreibungsfunktion Diese Sicherheitsfunktion des Druckers betrifft Druckaufträge, die vorübergehend auf der internen Festplatte gespeichert werden. Der Ausdruck erfolgt anhand dieser Daten. Auch der Anwender hat die Möglichkeit, Daten auf der Festplatte zu speichern.
Optionen Verschlüsselungsfunktion Der Drucker speichert Druckaufträge vorübergehend auf der internen Festplatte ab. Sollte diese Festplatte gestohlen werden, gelangen die auf ihr gespeicherten Daten möglicherweise in die falschen Hände. Das Sicherheits-Kit verschlüsselt die Daten, bevor sie auf die Festplatte geschrieben werden. Die gespeicherten Daten können nur mit diesem Drucker wieder entschlüsselt werden, so dass sie auch bei einem eventuellen Diebstahl der Festplatte sicher sind.
Optionen Drücken Sie oder , bis der gewünschte Modus angezeigt wird. Im Display erscheinen nacheinander folgende Optionen: Normal (Standardeinstellung): Daten werden dreimal überschrieben. (Zweimal mit zufälligen Daten und ein weiteres Mal mit NULL-Daten.) : Daten werden einmal überschrieben. Schnell (Mit NULL-Daten.) Drücken Sie [OK].
Seite 150
Optionen Nach beendeter Formatierung erscheint im Display wieder >Format sich.. Drücken Sie [MENU]. Im Display erscheint wieder Bereit. 4-18 BEDIENUNGSANLEITUNG...
Computerschnittstelle Allgemeine Informationen In diesem Anhang werden die Signale der parallelen, der USB- und der (optionalen) seriellen Schnittstelle des Druckers erläutert. Darüber hinaus sind hier die Pinbelegungen, die Signalfunktionen, die Zeittakte, die Steckerspezifikationen sowie die Spannungspegel aufgeführt. In diesem Kapitel werden folgende Themen behandelt: •...
Computerschnittstelle Parallele Schnittstelle Datenübertragungsmodi Über die parallele Schnittstelle des Druckers ist eine schnelle Datenübertragung möglich. Der parallele Schnittstellenmodus wird über das Bedienfeld aktiviert. Siehe Modus der parallelen Schnittstelle ändern auf Seite 2-35. HINWEIS: Ein paralleles Druckerkabel verwenden, das der IEEE1284- Norm entspricht.
Computerschnittstelle Eingang / Signal Beschreibung Ausgang Ausgang Acknowledge* [nAck] Dieser negative Impuls bestätigt das jeweils zuvor vom Drucker empfangene Zeichen. Ausgang Busy [Busy] Wenn dieses Signal „High“ ist, ist der Drucker ausgelastet. Ist das Signal „Low“, ist der Drucker bereit, weitere Daten zu empfangen. Ausgang Paper Empty Dieses Signal geht „High“, wenn der Papiervorrat des Druckers...
Computerschnittstelle USB-Schnittstelle Dieser Drucker unsterstützt Hi-Speed USB. Die Spezifikationen der USB- Schnittstelle sowie die übertragenen Signale sind wie folgt. Spezifikationen Basisspezifikation Konformität mit dem Hi-Speed USB-Standard Anschlüsse Drucker: Buchse Typ B mit Upstream-Port Kabel: Stecker Typ B Kabel Ein maximal 5 m langes abgeschirmtes Kabel verwenden, das Hi-Speed USB entspricht.
Computerschnittstelle Serielle Schnittstelle (Option) Schnittstellensignale Über die Pins an der RS-232C-Schnittstelle des Druckers werden die in der nachstehenden Tabelle aufgeführten Signale übertragen. Darüber hinaus wird in der Tabelle dargestellt, ob die einzelnen Signale am Drucker eingehen oder ausgehen. Eingang / Signal Beschreibung Ausgang...
Computerschnittstelle RS-232C-Protokoll Parameter des RS-232C-Protokolls Ein Protokoll besteht aus einer Reihe von Regeln, die der Drucker beim Senden von Daten an den Drucker befolgt. Sie werden auf der Statusseite angegeben. Die verschiedenen Parameter können über das Bedienfeld geändert werden. Siehe Parameter der seriellen Schnittstelle ändern auf Seite 2-36.
Seite 158
Computerschnittstelle H4: Parität Parameterwert Bedeutung Keine Ungerade Gerade Ignorieren Die werkseitige Standardeinstellung lautet „Keine“ (0 auf dem Statusausdruck). H5: Protokolllogik Parameterwert Bedeutung Kombination aus 1 und 3 unten DTR/DSR, logisch „High“ DTR (logisch „Low“) XON/XOFF ETX/ACK XON/XOFF wird nur als Protokoll erkannt Werkseitig ist standardmäßig „0“...
Computerschnittstelle PRESCRIBE FRPO D0-Kommando Über das PRESCRIBE FRPO D0-Kommando lässt sich der XON/XOFF- Betrieb steuern, wenn an der seriellen Schnittstelle ein Fehler auftritt. Die nachfolgende Tabelle bietet einen Überblick über den Fehlerstatus der verschiedenen D0-Werte. Fehler der seriellen Schnittstelle Timing der XON-Übertragung zum Host-Rechner im Warte- Fehler Fehler...
Computerschnittstelle RS-232C-Kabelverbindung Drucker an den Computer anschließen Vergweissern Sie sich, dass Drucker und Computer ausgeschaltet sind. Berühren Sie zur Ableitung der an Ihrem Körper angesammelten statischen Elektrizität ein Metallobjekt (z. B. eine Türklinke). Entfernen Sie die Kunststoffkappe vom RS-232C-Schnittstellenanschluss des Druckers. Stecken Sie das druckerseitige Ende des RS-232C-Kabels in den RS- 232C-Schnittstellenanschluss des Druckers und schrauben sie es fest.
Glossar AppleTalk AppleTalk bietet die Freigabe von Dateien und Druckern und ermöglicht die Nutzung von Anwendungen, die auf einem anderen Computer im gleichen Netzwerk laufen. DHCP (Dynamic Host Protokoll zur automatischen Zuweisung von IP-Adressen, Subnetzmasken Configuration Protocol) und Gateway-Adressen in einem TCP/IP-Netzwerk. Durch die Verwendung von DHCP wird die Arbeit des Netzwerkadministrators auf ein Mindestmaß...
Ruhemodus Dieser Modus wird aktiviert, nachdem ein bestimmter Zeitraum verstrichen ist. Der Drucker wird in den Stromsparmodus versetzt und es wird so wenig Energie verbraucht wie nötig. Der Zeitraum, nach dem der Drucker in den Ruhemodus versetzt wird, kann über das Bedienfeld des Druckers geändert werden.
