[Elektrische Kenndaten]
Steuereingang:
Leerlaufspannung: 3,3 V=
Kurzschlussstrom: unter 1 mA
Aktivierung: potenzialfreier Kontakt (Impuls-Signalform s.u.)
Steuerausgang:
Schaltung:
max. Sperrspannung: 30 V=
Steuerstrom:

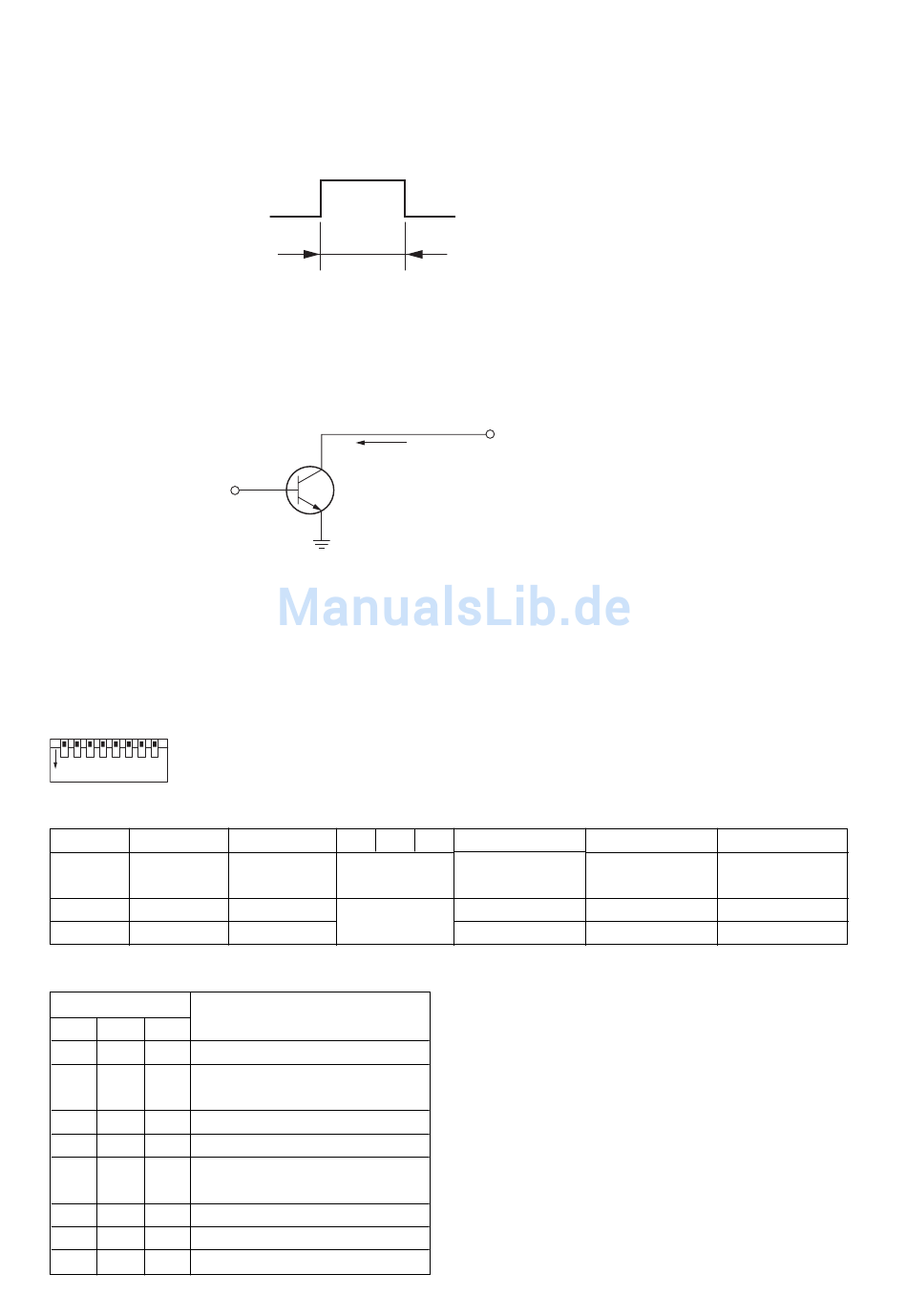

23. EINSTELLUNGEN AN DEN FUNKTIONSSCHALTERN

23.1. Rückseitig montierte Schalter
Stellen Sie die an der Rückseite des VM-Verstärkers montierten Schalter [SETTING] (S. 10 Nr. 29) wie folgt ein:
Alle Schalter 1 – 8 sind werkseitig auf [OFF] gestellt.
1 2 3 4 5 6 7 8
ON
SETTINGS
Schalter 1
Funktion Phantom-
speisung * 4
[OFF] Aus
[ON] Ein
Gongauswahl
Schalter Nr.
3 4 5
OFF OFF OFF 2-Klang-Gong
OFF OFF ON 2-Klang-Gong
(schnelle Wiederholung)
OFF ON OFF 4-Klang-Gong (aufsteigend) *
OFF ON ON 1-Klang-Gong
ON OFF OFF 4-Klang-Gong
(auf- und absteigend) *
ON OFF ON Gong (Akkord)
ON ON OFF aufgenommener Gong *
ON ON ON Aus
Mehr als 100 ms
offener Kollektor
unter 1 mA
Steuerstrom
2 3 4
Vorgong Gongauswahl
Telefoneing.
Ein s. Tabelle
Aus Gongauswahl
Gong Ton
2
3
5 6
Empfindlichkeit
Eingang 3
Mikrofon
Hochpegel
* 1 Ein aufsteigender 4-Klang-Gong wird zu Beginn der
Durchsage abgespielt
* 2 Ein aufsteigender 4-Klang-Gong wird zu Beginn der
Durchsage abgespielt und ein absteigender 4-
Klang-Gong beendet die Durchsage
* 3 Der aufgenommene Gong muss auf einer CF-
1
Speicherkarte für das (optionale) digitale
Textwiedergabemodul EV-200M gespeichert sein.
* Ein-/Ausschaltung der Phantomspeisung an allen
4
Eingängen 1 – 3, die auf Mikrofonempfindlichkeit
eingestellt sind. Für eine separate Ein-
/Ausschaltung der Phantomspeisung kontaktieren
Sie bitte Ihren TOA Fachhändler.
7
Empfindlichkeit Empfindlichkeit
Eingang 2 Eingang 1
Mikrofon Mikrofon
Hochpegel Hochpegel
8
