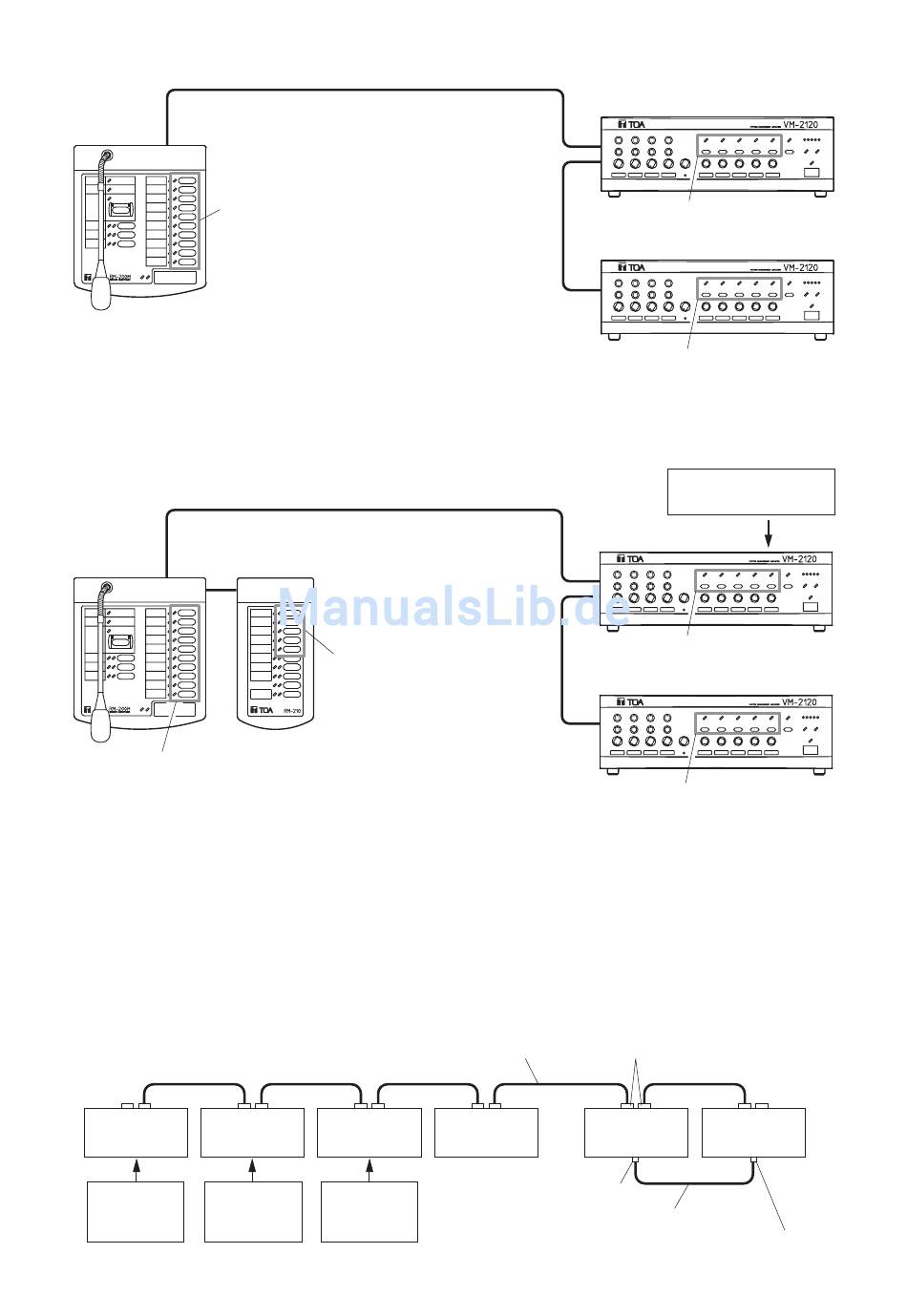

(3) 2 VM-Verstärker mit 10 Lautsprecherzonen
Sprechstelle
RM-200M
(4) 2 VM-Verstärker (Textwiedergabemodul EV-200M installiert) mit 10 Lautsprecherzonen
Sprechstelle
RM-200M
Zonentaste/-anzeige 1 – 10
7.3. Verbindungen zwischen Sprechstellen und VM-Verstärkern.
[Anschlussmöglichkeiten und Entfernung]
Benutzen Sie nur die vorgeschriebenen Kabel, um die Verbindung zwischen VM-Verstärkern und
Sprechstellen über die LINK Buchsen herzustellen. Sie können in beliebiger Reihenfolge angeschlossen
werden (2 Beispiele werden hier gezeigt).
Anschlussbeispiel 1
a
Sprechstelle Sprechstelle
24 V
Spannungs- Spannungs-
versorgung versorgung
Zonentasten/-anzeige 1 – 10
Tastaturerweiterung
RM-210
Textwahltasten/-anzeige 1 – 5
b
Sprechstelle
24 V 24 V
Spannungs-
versorgung
Verbindungskabel* LINK-Anschlüsse (RJ45)
c d
Sprechstelle
Vorverstärkerausgang
[PRE OUT]
Leistungsverstärkereingang [POWER AMP IN]
Hauptverstärker
Zonentasten/-anzeige 1 – 5
Erweiterungsverstärker
Zonentasten/-anzeige 6 – 10
Textwiedergabemodul
EV-200M
Hauptverstärker
Zonentaste/-anzeige 1 – 5
Erweiterungsverstärker
Zonentaste/-anzeige 6 – 10
e
Haupt- Erweiterungs-
verstärker verstärker
Audiokabel
15
