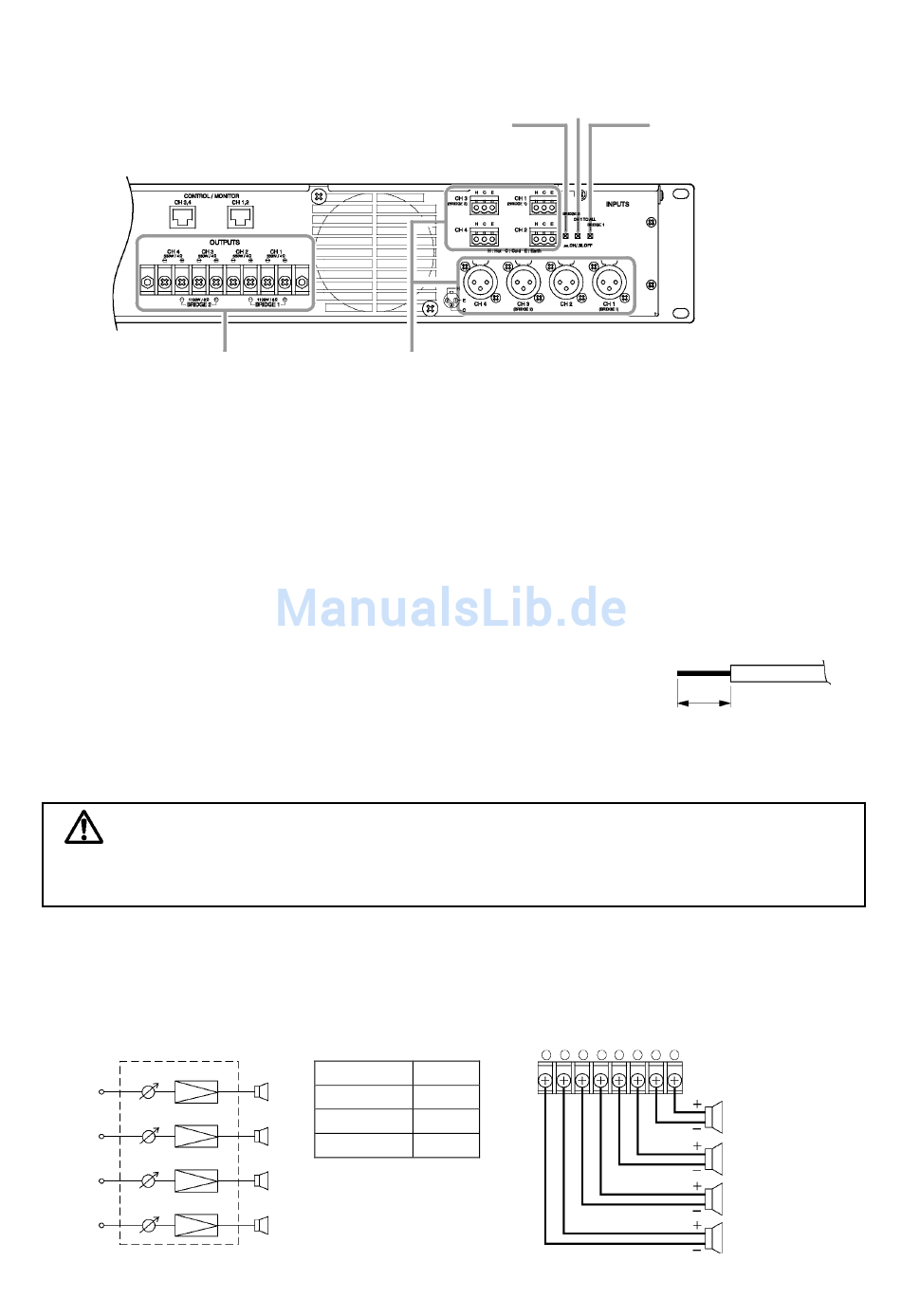

7. EINSTELLUNGEN UND ANSCHLÜSSE
[Rückseite]
Lautsprecheranschlüsse
(mit Abdeckung)
Schritt 1. Verstärker ausschalten.
Schritt 2.
Schalter für Brückenbetrieb
Schritt 3. Tonquelle(n) mit den Eingangsanschlüssen verbinden.
Hinweis: s.S. 11 zur Belegung der abnehmbaren Klemmen.
Schritt 4. Lautsprecher anschließen.
4-1. Abdeckung abschrauben.
4-2. Isolieren Sie 10 mm am Ende des Lautsprecherkabels ab wie rechts
dargestellt.
4-3. Lautsprecherkabel anschließen.
4-4. Abdeckung wieder befestigen.
WARNUNG
7.1. Schaltereinstellungen und Lautsprecheranschlüsse
7.1.1. Für den DA-550F
[4 Eingänge - 4 Ausgänge] (werkseitig voreingestellt)
CH1
CH1
CH2
CH2
CH3
CH3
CH4
CH4
8
(nur DA-550F) Schalter für
Brückenbetrieb 2
Eingangsanschlüsse
(nur DA-550F) und Kanal 1 Schalter einstellen
Die Schutzabdeckung muß während des Betriebs des Verstärkers immer
angebracht sein. An den Lautsprecherausgängen liegt Spannung an,
niemals spannungsführende Leitungen und Anschlüsse berühren, um
einen elektrischen Schock zu vermeiden (nur DA-500FH)
Schalter Einstellg.
BRIDGE 1 OFF
BRIDGE 2 OFF
CH 1 mode OFF
Kanal 1 Schalter
(nur DA-550F) Schalter für
Brückenbetrieb 1
Hinweis: abgebildet ist DA-550F.
10 mm
C H 4 C H 3 C H 2 C H 1
- + - + - + - +
Lautsprecherausgänge
4 – 8 Ω
4 – 8 Ω
4 – 8 Ω
4 – 8 Ω
