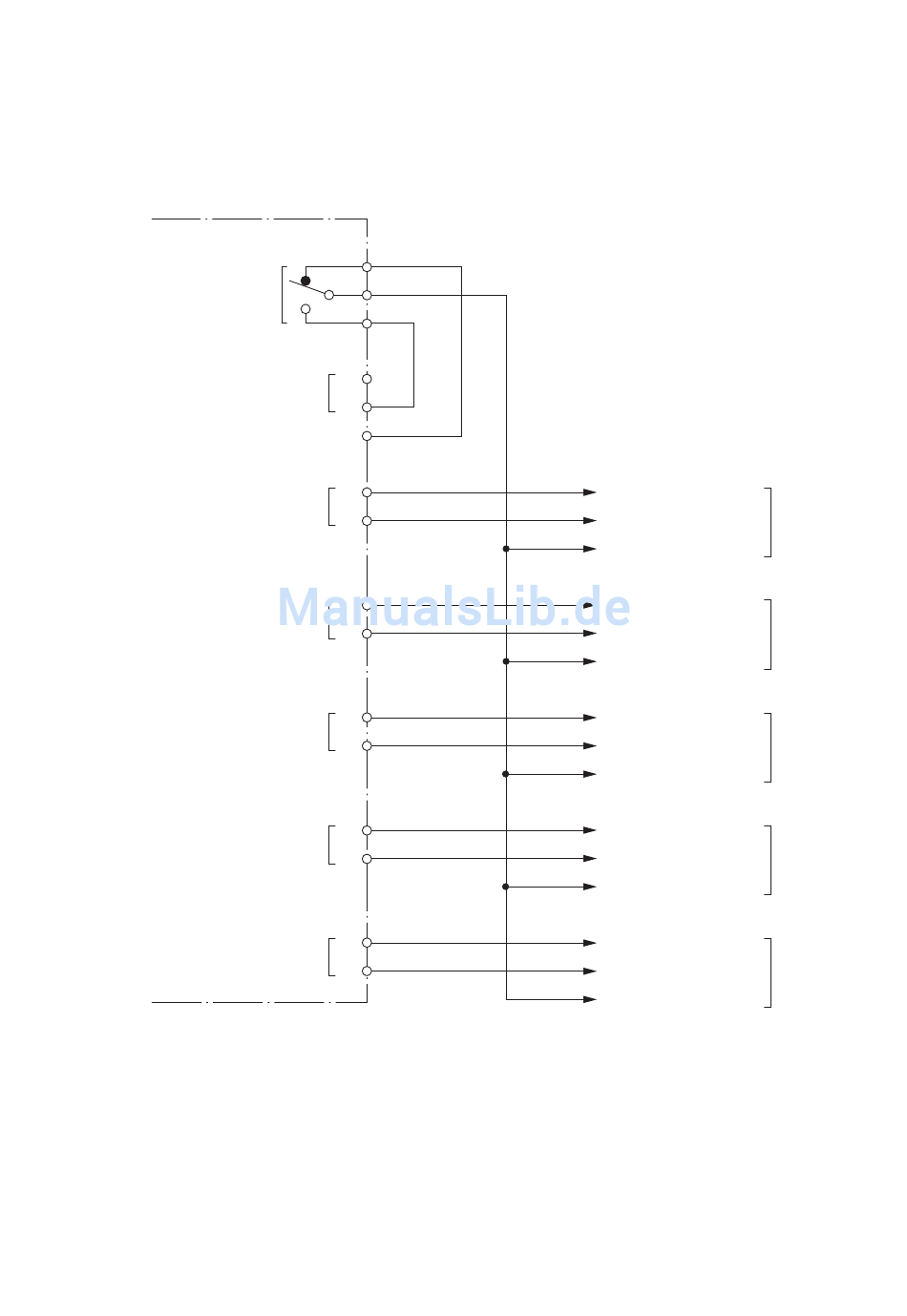

19.2. 3-Draht-Technik

HINWEIS: Bei Verwendung der 3-Draht-Technik sollte die Überwachungskarte SV-200MA aufgrund
möglicher großer Impedanzabweichungen nicht genutzt werden.
VM-Verstärker
ATTENUATOR CONTROL
(Umschalter zur
Pflichtempfangssteuerung
EXTERNAL SP INPUT
(externe 100V-Einspeisung)
DIRECT OUT (Direktausgang)
* 1 Die Abbildung zeigt die Stellung des Umschalters, wenn der VM-Verstärker ausgeschaltet ist, eine
Sammelruf- oder Notfall-Übertragung erfolgt oder der Steuereingang Verstärkerumschaltung von externen
Notfallsystemen aktiviert wurde. Während der Prüfung der Lautsprecherlinien durch die Überwachungskarte
SV-200MA befindet sich der Umschalter ebenfalls in dieser Stellung.
* 2 Kann an jede mit „C" gekennzeichnete Klemme angeschlossen werden.
20. ÄNDERN DER LAUTSPRECHERLINIENSPANNUNG
Die Änderung darf nur durch eine autorisierte Fachwerkstatt durchgeführt werden.
Bitte informieren Sie sich bei Ihren Händler, bei dem Sie das Gerät gekauft haben.
Umschalter zur Pflichtempfangssteuerung [ATTENUATOR CONTROL]
N1 (NC)
C
* 1
)
N2 (NO)
H
* 2
C
H
H
ZONE 1
(Zone 1)
C
H
ZONE 2
(Zone 2)
C
H
ZONE 3
(Zone 3)
C
H
ZONE 4
(Zone 4)
C
H
ZONE 5
(Zone 5)
C
Kenndaten des Relais:
Spannungsfestigkeit: 30V= / 125V~
Belastbarkeit: max. 7A= / max. 7A~
externe Lautstärkesteller
H (100V, +)
C (0V, -)
EMERGENCY (Vorrang)
H (100V, +)
C (0V, -)
EMERGENCY (Vorrang)
H (100V, +)
C (0V, -)
EMERGENCY (Vorrang)
H (100V, +)
C (0V, -)
EMERGENCY (Vorrang)
H (100V, +)
C (0V, -)
EMERGENCY (Vorrang)
Zone 1
Zone 2
Zone 3
Zone 4
Zone 5
