MEHRKANAL LEISTUNGSVERSTÄRKER
DA-250F
DA-250FH
Bitte folgen Sie den Hinweisen in dieser Bedienungsanleitung, um optimale Ergebnisse
zu erzielen. Bitte bewahren Sie diese Bedienungsanleitung griffbereit auf
BEDIENUNGSANLEITUNG
DA-250F CE
DA-250FH CE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toa DA-250F

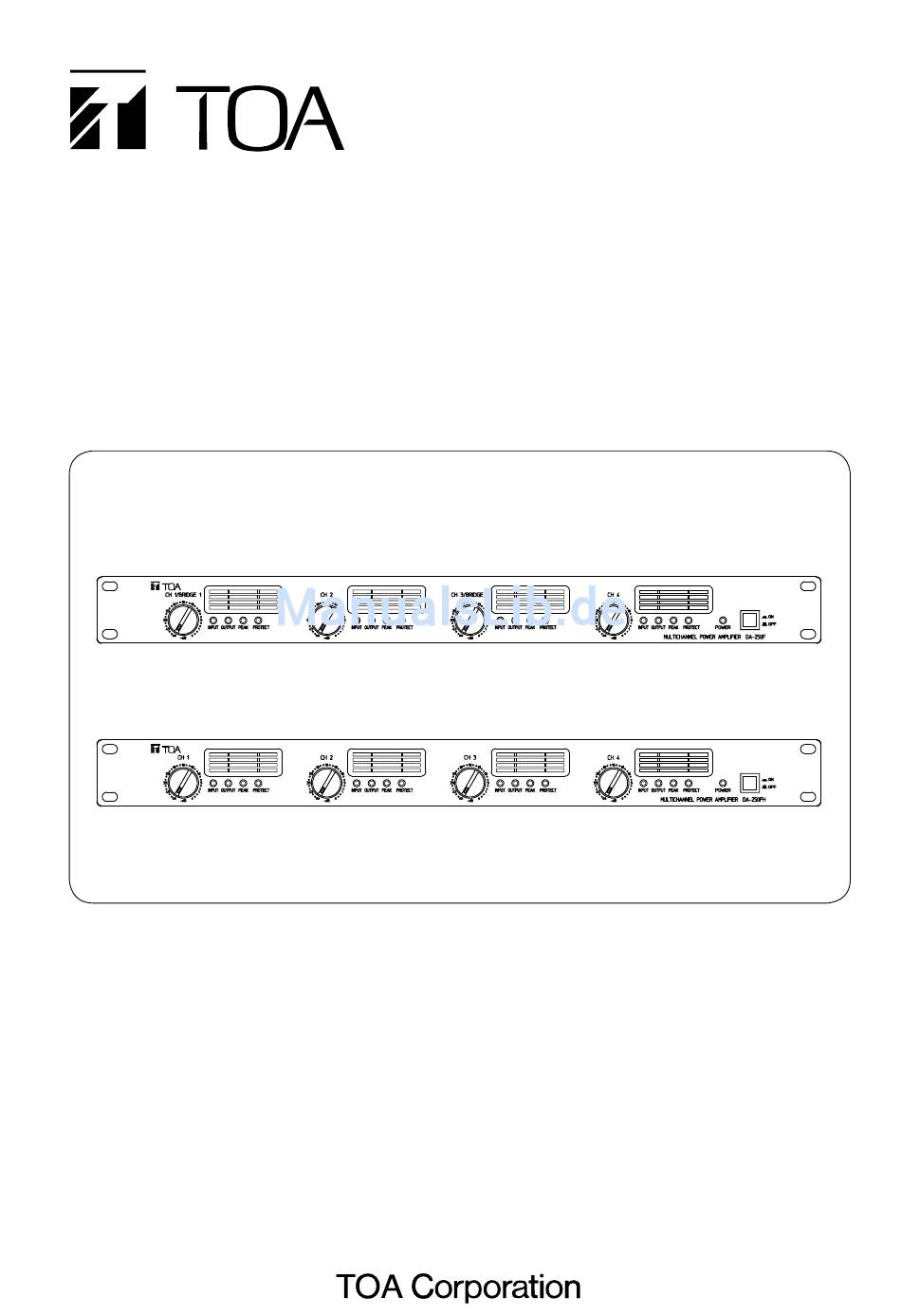

  • Seite 1 BEDIENUNGSANLEITUNG MEHRKANAL LEISTUNGSVERSTÄRKER DA-250F CE DA-250FH CE DA-250F DA-250FH Bitte folgen Sie den Hinweisen in dieser Bedienungsanleitung, um optimale Ergebnisse zu erzielen. Bitte bewahren Sie diese Bedienungsanleitung griffbereit auf...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE ................3 2. ALLGEMEINE BESCHREIBUNG ..............5 3. MERKMALE ....................... 5 4. HINWEISE ZUM BETRIEB ................5 5. HINWEISE ZUR INSTALLATION ..............6 6. BEDIENELEMENTE Frontseite ......................... 7 Rückseite ........................8 7. EINSTELLUNGEN UND ANSCHLÜSSE 7.1. Schaltereinstellungen und Lautsprecheranschlüsse 7.1.1.
  • Seite 3: Sicherheitshinweise

    Andernfalls besteht die Gefahr eines sofort aus, ziehen Sie den Netzstecker aus der elektrischen Schlags. Steckdose, und setzen Sie sich mit dem TOA- • Den Netzstecker am Steckerkörper anfassen, um Kundendienst in Verbindung. Versuchen Sie ihn zu ziehen. Den Netzstecker niemals am Kabel auf keinen Fall, das Gerät weiter zu betreiben.
  • Seite 4 • Schalten Sie das Gerät aus und ziehen den herunterfallen kann. Netzstecker aus der Steckdose wenn Sie das Gerät · Die Schrauben im Lieferumfang von TOA reinigen oder länger als 10 Tage nicht einsetzen. Gestellschränken sind ausschließlich für die zugehörigen Gestellschränke zugelassen. Bei Fremdfabrikaten übernimmt TOA keine Gewähr.
  • Seite 5: Allgemeine Beschreibung

    250F hat 250 W x 4 Kanäle (4 Ω ) bzw. 170 W x 4 Kanäle (8 Ω), der DA-250FH hat 250 W x 4 Kanäle (40 Ω). Außerdem können die Ausgänge des DA-250F gebrückt werden, mit einer Ausgangsleistung von 500 W (8 Ω) x 2 Kanäle oder 500 W (8 Ω) + 250 W (4 Ω) x 2 Kanäle.
  • Seite 6: Hinweise Zur Installation

    5. HINWEISE ZUR INSTALLATION Die mitgelieferten Schrauben für die Gestellschrankmontage sind ausschließlich für TOA Gestellschränke vorgesehen. Verwenden Sie diese nicht für andere Gestellschränke. ACHTUNG Bei Installation in einem Gestellschrank gelten die folgenden Mindestanforderungen für die Befestigungsschrauben: Durchmesser über 5 mm und Länge über 1 mm (M5 x1) Andernfalls kann es zu Verletzungen kommen.

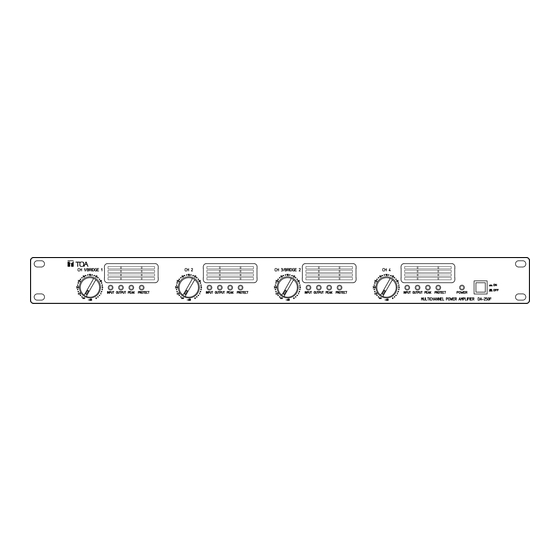

  • Seite 7: Bedienelemente Frontseite

    über –0 dB liegt. • Ausgangssignal [OUTPUT] Leuchtet gelb sobald der Ausgangssignalpegel Im Brückenbetrieb (nur DA-250F) 1W an 8 Ω (DA-250F) oder 40 Ω (DA-250FH) überschreitet. • Wenn Kanal 1 und  gebrückt betrieben werden (BRIDGE 1 ON/OFF Schalter (9) •...
  • Seite 8: Rückseite

    [Ausgänge (DA-250F), Ausgänge 100 V (DA-250FH)] Schließen Sie die Lautsprecherkabel hier an. 11. Eingangsanschlüsse [INPUTS] Elektronisch symmetrierte Eingänge, 3-polige 9. Schalter für Brückenbetrieb (nur DA-250F ) abnehhmbare Schraubklemmblöcke. (H: Hot, C: Cold, E: Earth) [BRIDGE 1, BRIDGE 2, ON / OFF] Verwendung für Brückenbetrieb an Kanal 1 und ...
  • Seite 9: Einstellungen Und Anschlüsse

    (nur DA-250F) (nur DA-250F) [Rückseite] Lautsprecheranschlüsse Eingangsanschlüsse (mit Schutzabdeckung) Hinweis: Darstellung zeigt das Modell DA-250F. Gerät ausschalten. Schritt 1. BRIDGE ON/OFF Schalter (DA-50F only) und Kanal 1 - Modus Schalter einstellen. Schritt 2. Tonquelle(n) mit den Eingangsanschlüssen verbinden. Schritt 3.
  • Seite 10 [1 Eingang - 4 Ausgänge] [1 input - 4 outputs] Schalter Einstellung Switch Setting Brücke 1 BRIDGE 1 Speaker output terminals Lautsprecherausgänge BRIDGE 2 Brücke  4 – 8 CH 1 mode Kanal 1 – Modus 4 – 8 – 4 –...
  • Seite 11: Für Den Verstärker Da-250Fh

    [1 Eingang - 3 Ausgänge (1)] [1 input - 3 outputs (1)] Schalter Einstellung Switch Setting Brücke 1 BRIDGE 1 Lautsprecherausgänge Speaker output terminals Brücke  BRIDGE 2 BRIDGE 2 4 – 8 Ω Kanal 1 CH 1 mode – Modus 4 –...
  • Seite 12: Anschluß Schraubklemme

    8. ANSCHLUSS SCHRAUBKLEMME Achtung • Nur geschirmte Kabel für Audiosignalleitungen verwenden. • Leiter möglichst nicht löten, da das Lötzinn beim Festschrauben bröckeln kann und dadurch der Widerstand steigt. • Verwenden Sie Kabel mit den Durchmessern AWG 1 – 4. Kabel abisolieren Shielded cable 7 mm 20 mm...
  • Seite 13: Eingangsempfindlichkeit Einstellen

    Den Jumper entweder auf "+4 dB" oder "–10 dB" positionieren, wie unten beschrieben. Schritt 2. Wenn Kanäle gebrückt wurden (nur DA-250F); Eingangsempfindlichkeit am CH1 Jumper für Kanal 1 und  einstellen. Entsprechend mit dem CH3 Jumper für Kanal 3 und 4 vorgehen. (Die Empfindlichkeiten an Kanal  und Kanal 4 können nicht eingestellt werden.)
  • Seite 14: Troubleshooting

    10. TROUBLESHOOTING Fehler Schutz Anzeige Hilfe Wiederherstellung Überlast Strombegrenzer Peak Anzeige leuchtet Entfernen der Über- Korrekte Last an- aktiviert, wenn die last schließen. Automa- Impedanz unter tische Rückkehr in einem festgelegten den normalen Betrieb Wert liegt Kurzschluss Strombegrenzer Anzeige leuchtet Lautsprecher und Gerät ausschalten.
  • Seite 15: Reinigen Des Filters

    12. REINIGEN DES FILTERS Gerät ausschalten Schritt 1. Abdeckung von der Ventilationsöffnung abnehmen. Schritt 2. Filter entnehmen. Schritt 3. Filter von Staub etc. reinigen. Schritt 4. Filter und Abdeckung wieder anbringen. Schritt 5. Abdeckung Ventilation Panel Abdeckung entfernen durch Druck auf die rechte oder Detach the panel by pressing on the left or right sides.
  • Seite 16: Blockschaltbild

    13. BLOCKSCHALTBILD 13.1. DA-250F...
  • Seite 17: Da-50Fh

    13.2. DA-250FH...
  • Seite 18: Abmessungen

    14. ABMESSUNGEN Einheit: mm...
  • Seite 19: Technische Daten

    15. TECHNISCHE DATEN 15.1. DA-250F CE Spannungsversorgung 0 – 40 V AC, 50/60 Hz Verstärkersystem Digital, Class D-Verstärker Leistungsaufnahme 00 W (nach EN Norm) 1200 W (Nennausgangsleistung 4 Ω x 4) 800 W (Nennausgangsleistung 8 Ω x 4) Eingänge 4 , +4 dB* (1.23 V, Eingangspegelsteller in maximaler Position), 10 kΩ, elektronisch symmetriert, abnehmbare Schraubklemmen (3 polig)
  • Seite 20 Montageschrauben (mit Unterlegscheiben) 5 x 1 ..... 4 Schutzkappen ..............4 CE Information für Europa (EMC Direktive 2004/108/EC) Hersteller: Repräsentant: TOA Corporation TOA Electronics Europe GmbH 7--1, Minatojima Nakamachi, Chuo-ku, Kobe, Hyogo, Suederstrasse 8, 0537 Hamburg, Japan Germany http://www.toa.de 833TEERZ0711...
