Kurzanleitung

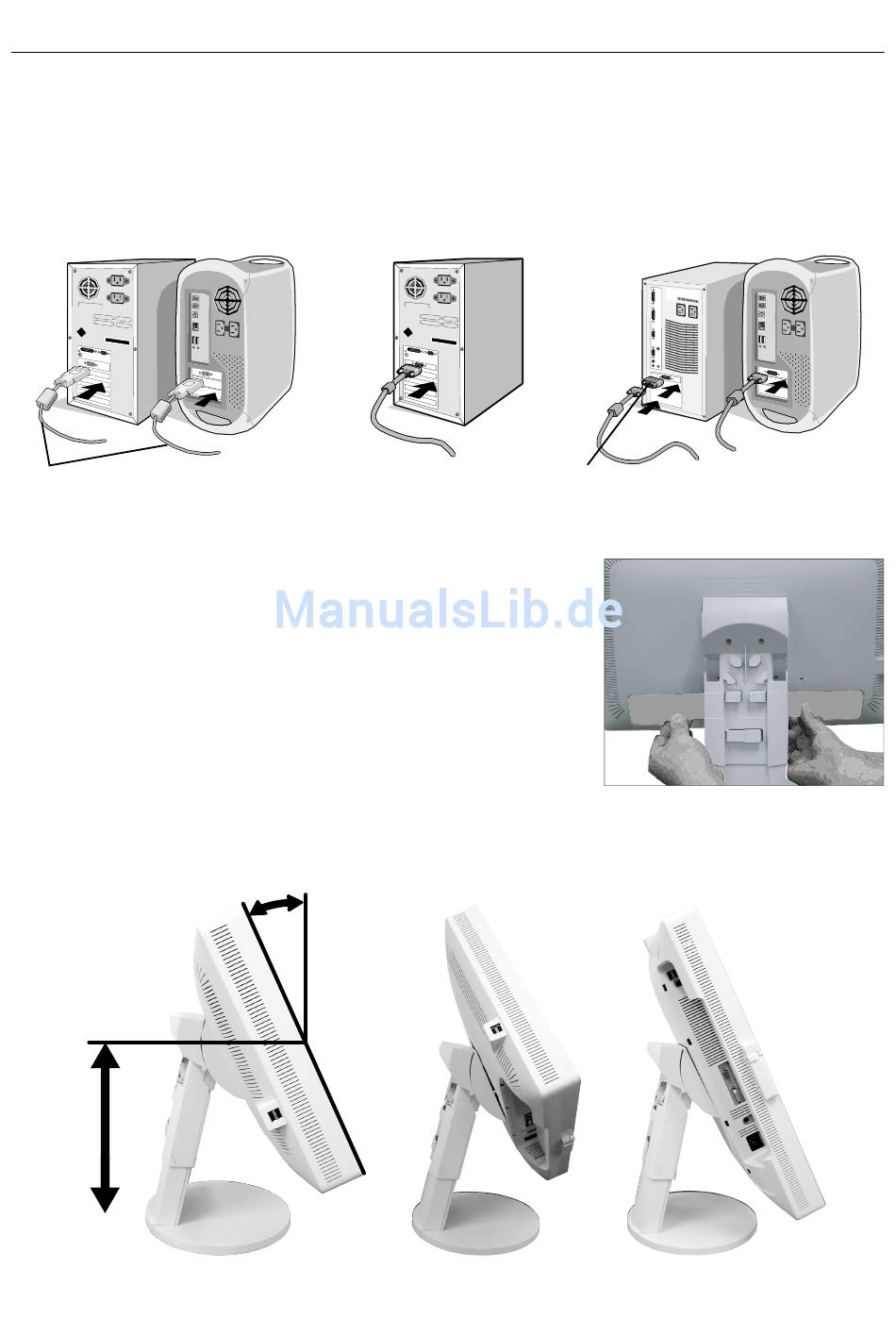

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:
1. Schalten Sie Ihren Computer aus.
2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit dem Anschluss der Grafikkarte in
Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.
PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit
dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Ziehen Sie die Schrauben fest.
Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-D-SUB-Kabel
(15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung B.1). Ziehen Sie die Schrauben fest.
DVI-Signalkabel
Abbildung A.1
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
3. Nehmen Sie Anschlussabdeckung ab (Abbildung C.1).
4. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem
Winkel von 30 Grad und heben Sie ihn in die höchste Position (Abbildung C.2).
5. Schwenken Sie den Bildschirm bei gekippter Position des Monitors um 90 Grad
(Abbildung C.3).
HINWEIS: Der Monitor kann nicht korrekt geschwenkt werden, wenn der Fuß nicht
voll ausgefahren und voll gekippt ist. Der Monitor kann beschädigt
werden, wenn dieser geschwenkt wird und dabei nicht ordnungsgemäß
positioniert ist.
6. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.4).
Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port auf der
hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.4a). Wenn Sie das Kabel eines
USB-Geräts verwenden können, müssen Sie es in einen der Downstream-Ports
an der Seite des Monitors einstecken (USB-Kabel: Nur Modell WNX).
Höchste
Fußposition
Abbildung C.2
(Bild: Modell LCD2470WNX)
Abbildung A.2
30° Neigung
Macintosh-
Kabeladapter
(nicht mitgeliefert)
Abbildung C.3
(Bild: Modell LCD2470WNX)
Deutsch-4
Abbildung B.1
Abbildung C.1
(Bild: Modell LCD2470WNX)
