LX80xx und LX90xx V5.0x

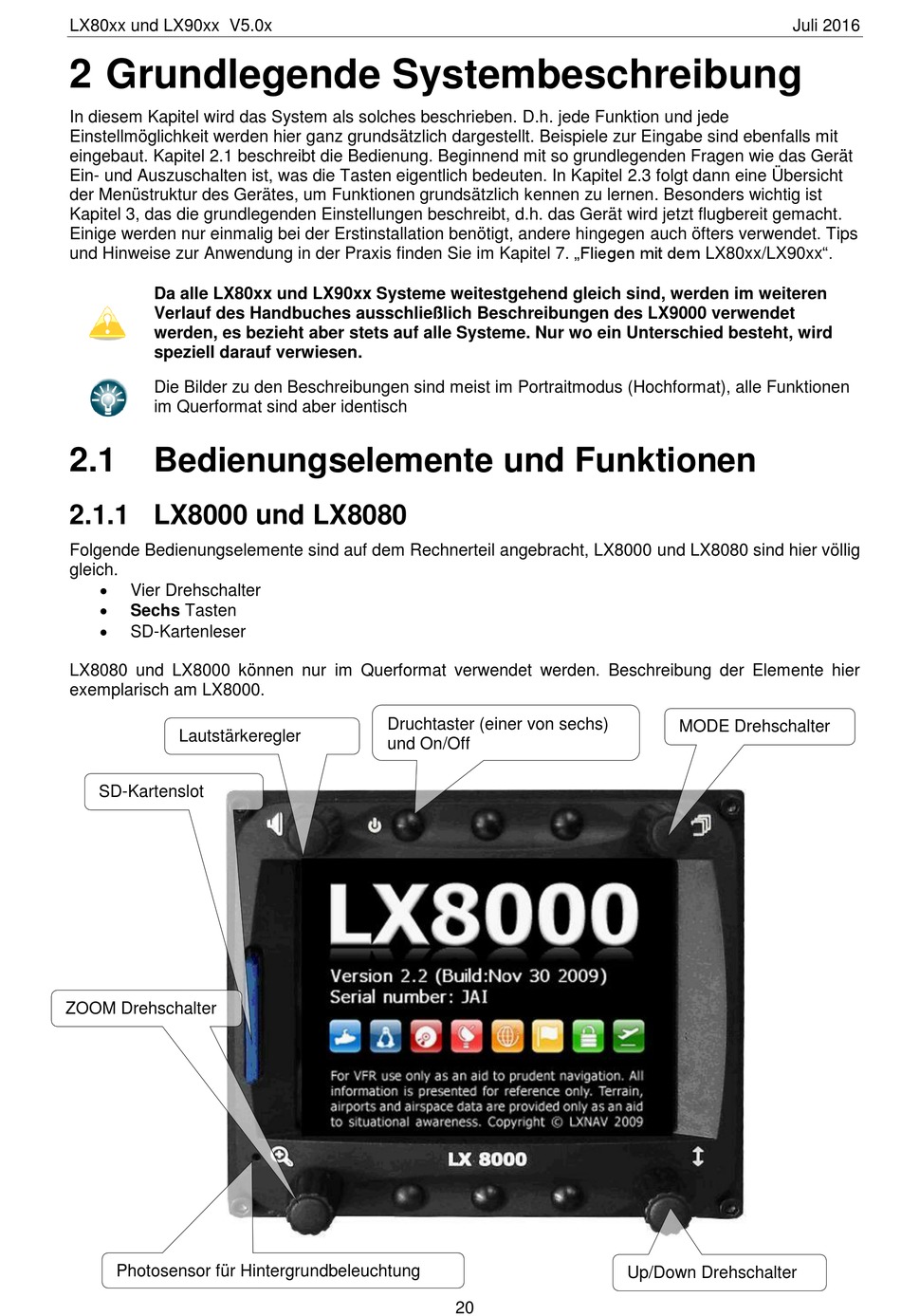

2 Grundlegende Systembeschreibung
In diesem Kapitel wird das System als solches beschrieben. D.h. jede Funktion und jede
Einstellmöglichkeit werden hier ganz grundsätzlich dargestellt. Beispiele zur Eingabe sind ebenfalls mit
eingebaut. Kapitel 2.1 beschreibt die Bedienung. Beginnend mit so grundlegenden Fragen wie das Gerät
Ein- und Auszuschalten ist, was die Tasten eigentlich bedeuten. In Kapitel 2.3 folgt dann eine Übersicht
der Menüstruktur des Gerätes, um Funktionen grundsätzlich kennen zu lernen. Besonders wichtig ist
Kapitel 3, das die grundlegenden Einstellungen beschreibt, d.h. das Gerät wird jetzt flugbereit gemacht.
Einige werden nur einmalig bei der Erstinstallation benötigt, andere hingegen auch öfters verwendet. Tips
und Hinweise zur Anwendung in der Praxis finden Sie im Kapitel 7. „Fliegen mit dem LX80xx/LX90xx".
Da alle LX80xx und LX90xx Systeme weitestgehend gleich sind, werden im weiteren
Verlauf des Handbuches ausschließlich Beschreibungen des LX9000 verwendet
werden, es bezieht aber stets auf alle Systeme. Nur wo ein Unterschied besteht, wird
speziell darauf verwiesen.
Die Bilder zu den Beschreibungen sind meist im Portraitmodus (Hochformat), alle Funktionen
im Querformat sind aber identisch
2.1
Bedienungselemente und Funktionen
2.1.1 LX8000 und LX8080
Folgende Bedienungselemente sind auf dem Rechnerteil angebracht, LX8000 und LX8080 sind hier völlig
gleich.
Vier Drehschalter
Sechs Tasten
SD-Kartenleser
LX8080 und LX8000 können nur im Querformat verwendet werden. Beschreibung der Elemente hier
exemplarisch am LX8000.
Lautstärkeregler
SD-Kartenslot
ZOOM Drehschalter
Photosensor für Hintergrundbeleuchtung
Druchtaster (einer von sechs)
und On/Off
20
Juli 2016
MODE Drehschalter
Up/Down Drehschalter
