- Seite 2 2/28 00105762.DOC, Version 1.0...
-
Seite 3: Inhaltsverzeichnis
TECHNICAL SPECIFICATIONS ........................27 Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 41602126 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de... -
Seite 4: Einführung

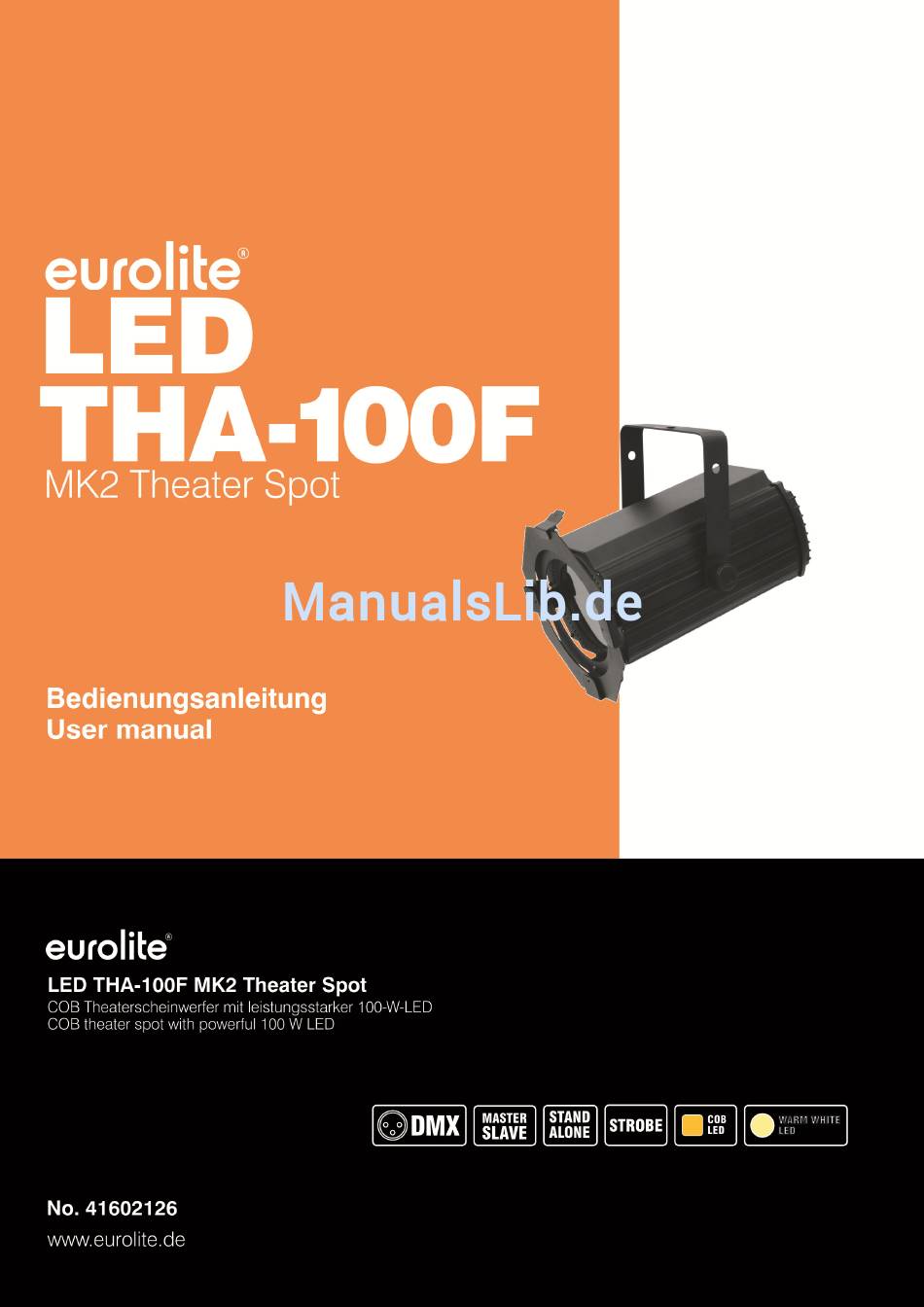

- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED THA-100F MK2 Theater-Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 6: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features COB Theaterscheinwerfer mit leistungsstarker 100-W-LED Bedienbar im Standalone-Modus oder über DMX • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich (belegt 3 Kanäle: • Helligkeit, Blitzfrequenz, Dimmerkurven-Einstellung) Komfortable Adressierung und Einstellung über Steuereinheit mit LC-Anzeige und vier Bedientasten • • Funktionen: Dimmer, Strobe-Effekt, Master/Slave-Betrieb Helligkeitsintensität und verschiedene Dimmerkurven über die Steuereinheit einstellbar •... -
Seite 8: Installation
(6) Sicherungshalter (7) Spannungsversorgungseingang (8) Zoom-Knopf (9) Spannungsversorgungsausgang Fuse: F 2 A, 250 V (10) Fangseilöse (11) 3-polige DMX-Anschlüsse Power supply: Power out Manual focus 110-240 V AC, 50/60 Hz ~ (12) 5-polige DMX-Anschlüsse (13) LC-Anzeige mit Bedientasten Safety rope MODE ENTER DOWN... - Seite 9 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MASS AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.
-
Seite 10: Dmx-512 Ansteuerung
DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 11: Bedienung
Standalone-Modus Der LED THA-100F MK2 Theater-Spot lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den EUROLITE LED THA-100F MK2 Theater-Spot vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die Helligkeit einstellen. -
Seite 12: Master / Slave Modus
Slave-Modus: Um den SLAVE-Modus einzustellen, drücken Sie die MODE-Taste und wählen Sie den SLAVE-Modus. Die so eingestellten Geräte lassen sich nun von einem MASTER- Gerät steuern (s. Kapitel Master / Slave Modus). Dimmer Kurven (8 Typen): Um die Dimmerkurven einzustellen, drücken Sie die MODE- Taste und wählen Sie DIMMER. -
Seite 13: Dmx-Protokoll
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED THA-100F MK2 Theater-Spot korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. -
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 15: Technische Daten
EUROLITE Filterrahmen LED THA schwarz 41602584 EUROLITE TPC-10 Klammer, silber 59006856 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber 58010320 EUROLITE Sicherungsseil A 4x1000mm bis 15kg schwarz 58010344 EUROLITE DMX Kabel XLR 3pol 3m schwarz 3022785H... -
Seite 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED THA-100F MK2 Theater Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 17: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 18: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 19: Description
WEEE Directive When to be definitively put out of operation, take the unit(s) to a local recycling plant for a disposal which is not harmful to the environment. Do not dispose of as municipal waste. Contact your retailer or local authorities for more information. DESCRIPTION Features COB theater spot with powerful 100 W LED... -
Seite 20: Installation
(6) Fuseholder (7) Power input (8) Zoom screw (9) Power output (10) Safety eyelet Fuse: F 2 A, 250 V (11) 3-pin DMX connections (12) 5-pin DMX connections Power supply: Power out Manual focus 110-240 V AC, 50/60 Hz ~ (13) LC display with operating buttons Safety rope MODE... -
Seite 21: Danger Of Fire
The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device. -
Seite 22: Dmx-512 Control
DMX-512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin or 5-pin XLR plugs and connectors in order to connect the controller with the device or one device with another. -
Seite 23: Operation
Stand-alone mode In the stand-alone mode, you can do without a controller. Disconnect the EUROLITE LED THA-100F MK2 Theater Spot from the controller. Control Board The Control Board offers several features: you can easily set the starting address or the brightness. -
Seite 24: Master/Slave-Operation
Dimmer curves (8 types): Press the MODE button until the display shows DIMMER. Press the ENTER button. You can select the dimmer CURVE: 01-08 via the UP or DOWN buttons (s. illustration). Confirm your choice by pressing ENTER. Dimming Curves options: Linear LINEAR: the increase in light intensity appear to be linear as DMX value is increased. -
Seite 25: Dmx-Protocol
DMX-protocol DMX mode: Press the MODE button until the display shows DMX MODE. Press the ENTER button. You can select the desired DMX address via the UP or DOWN buttons. Confirm your choice by pressing ENTER. 3-Channel Mode (default setting) Control-channel 1 –... -
Seite 26: Replacing The Fuse
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed. DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. -
Seite 27: Technical Specifications
EUROLITE Filter frame LED THA black 41602584 EUROLITE TPC-10 Coupler, silver 59006856 EUROLITE TPC-10 Coupler, black 59006858 EUROLITE Safety bond A 4x1000mm up to 15kg silver 58010320 EUROLITE Safety bond A 4x1000mm up to 15kg black 58010344 EUROLITE DMX cable XLR 3pin 3m black 3022785H... - Seite 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00105762.doc Version 1.0 Publ. 11/01/2017...
