- Seite 2 2/32 00136002, Version 1.1...
-
Seite 3: Inhaltsverzeichnis

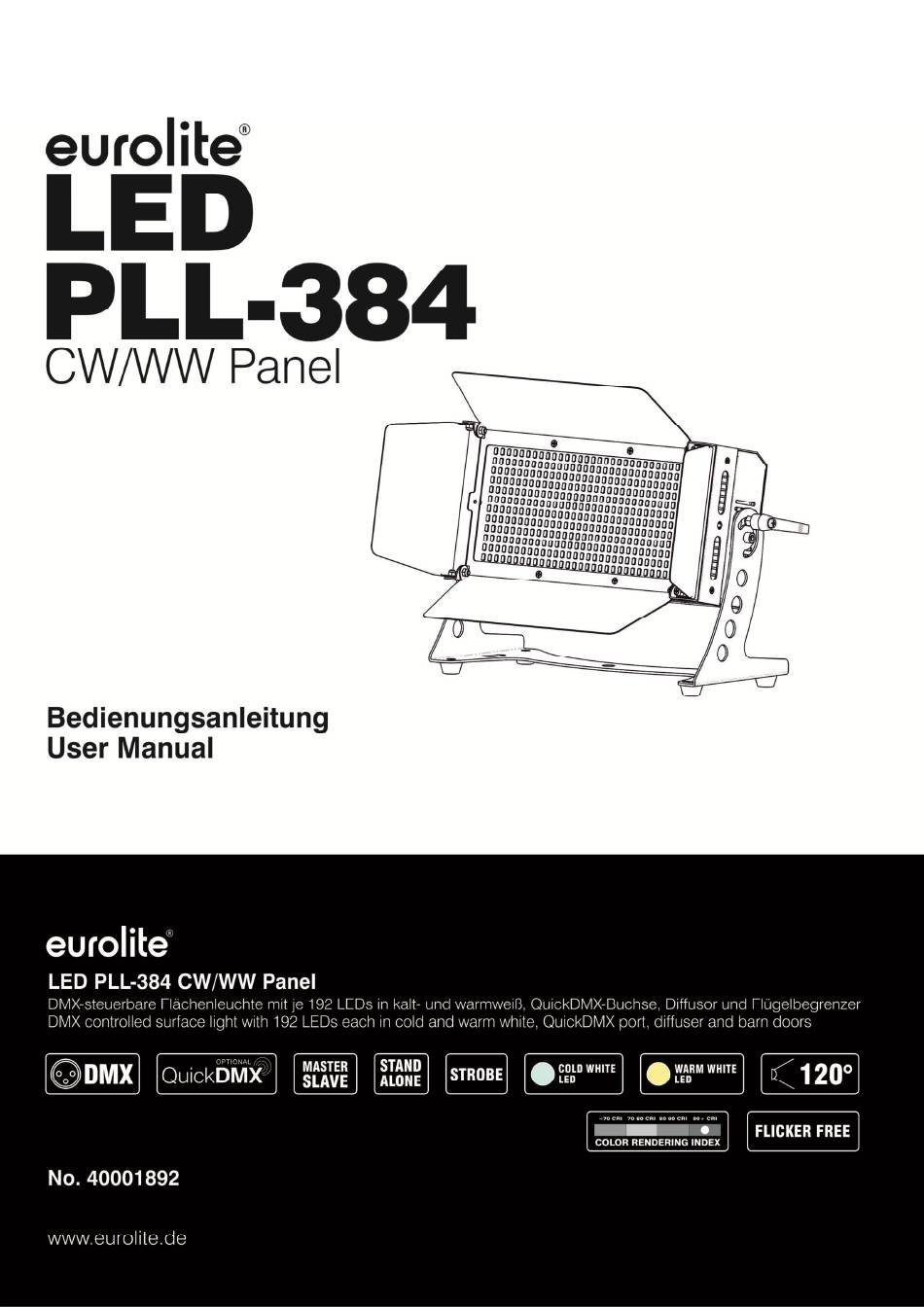

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 40001892 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/32 00136002, Version 1.1... -
Seite 4: Einführung
BEDIENUNGSANLEITUNG LED PLL-384 CW/WW Panel GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Seite 5: Produktmerkmale
• Perfekter Blend- und Transportschutz durch vier Torblenden • Stufenlos dimmbar • Manuelle Bedienung oder DMX512-Ansteuerung • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Adressierung und Einstellungen über Steuereinheit mit LCD • Farbtemperatur und Helligkeit manuell über Encoder-Räder einstellbar •... -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um eine LED-Flächenleuchte, mit der sich dekorative Lichteffekte erzeugen lassen. - Seite 7 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 85 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Gewinde für Schraube der (2) SMD-LEDs Diffusorplatte (3) Montageloch (4) Netzanschluss (11) USB-Buchse für QuickDMX-Anschluss (5) Feststellhebel (12) Dimmer Encoder-Rad (6) Netzausgang (13) Bedientasten (7) Fangsicherung (14) Display (8) Montagebügel (15) Farbtemperatur Encoder-Rad (9) DMX-Eingang (16) Flügelbegrenzer/Torblenden (10) DMX-Ausgang (17) Gummifuß... -
Seite 9: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 10: Anschlüsse
ANSCHLÜSSE Gerät 2 Gerät 1 Gerät 3 Startadresse 1 Startadresse 5 Startadresse 9 DMX-Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 11: Anschluss Ans Netz
Anschluss ans Netz Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 12: Bedienung
BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten und den Encoder-Rädern vor. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 13: Standalone-Betrieb
Standalone-Betrieb Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller und rufen Sie das Menü, das Sie verwenden möchten auf. Bitte beachten Sie weitere Hinweise unter Menüstruktur. Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. - Seite 14 Funktionen im DMX – Betrieb 2.1–Kanal–Modus (Makro + Dimmer) Kanal Wert Funktion 000 – 003 Makro - voreingestellter Farbtemperaturwert 1 004 – 006 Makro - voreingestellter Farbtemperaturwert 2 007 – 009 Makro - voreingestellter Farbtemperaturwert 3 010 – 012 Makro - voreingestellter Farbtemperaturwert 4 013 –...
- Seite 15 196 – 198 Makro - voreingestellter Farbtemperaturwert 66 199 – 201 Makro - voreingestellter Farbtemperaturwert 67 202 – 204 Makro - voreingestellter Farbtemperaturwert 68 205 – 255 Makro - voreingestellter Farbtemperaturwert 69 (LEDs 100%) 000 – 255 Gesamthelligkeit 0 – 100% Master–Dimmer 2.2–Kanal–Modus (Kaltweiß...
-
Seite 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Diffusorplatte sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 17: Technische Daten
Höhe: 21,1 cm Gewicht: 3,50 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE Sicherungsseil A 4x1000mm bis 15kg schwarz Best.-Nr. 58010344 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. -
Seite 18: Introduction
USER MANUAL LED PLL-384 CW/WW Panel DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Seite 19: Product Features
• Four barn doors to avoid blinding the audience and for protection during transport • Steplessly dimmable • Manual or DMX512 control • Supports QuickDMX - the wireless DMX system from Eurolite • Built-in phantom-powered USB port for QuickDMX receivers (accessories) • Addressing and setting via control panel with LCD •... -
Seite 20: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED surface light for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Seite 21 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 85°C during use. Avoid contact by persons and materials. •...
-
Seite 22: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Thread for the screw of the diffuser (3) Mounting hole (2) SMD LEDs (4) Power input (11) USB port for QuickDMX (5) Fixation lever (12) Dimmer wheel encoder (6) Power output (13) Operating buttons (7) Safety eyelet (14) Display (8) Mounting bracket (15) Color temperature wheel encoder... -
Seite 23: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. For a homogeneous and soft light of the surface light, please use the enclosed diffuser plate. -
Seite 24: Connections
CONNECTIONS Device 1 Device 2 Device 3 Start Address 1 Start Address 5 Start Address 9 DMX Controller Program Chase32 Step100 DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Seite 25: Connection To The Mains
Connection to the mains The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the enclosed mains cable to a grounded mains socket. Thus the unit is switched To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. -
Seite 26: Operation
OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons and the wheel encoders. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller. -
Seite 27: Stand-Alone Mode
Stand-alone mode In stand-alone mode, the device can be used without controller. Disconnect the device from the controller and call up the menu you want to use. Please refer to the instructions under Menu structure. Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. - Seite 28 Functions in DMX mode 2.1 channel mode (macro + dimmer) Channel Value Function 000 – 003 Macro - preset color temperature 1 004 – 006 Macro - preset color temperature 2 007 – 009 Macro - preset color temperature 3 010 –...
- Seite 29 193 – 195 Macro - preset color temperature 65 196 – 198 Macro - preset color temperature 66 199 – 201 Macro - preset color temperature 67 202 – 204 Macro - preset color temperature 68 205 – 255 Macro - preset color temperature 69 (LEDs 100%) 000 –...
-
Seite 30: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The diffuser, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Seite 31: Technical Specifications
Weight: 3,50 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE Safety Bond A 4x1000mm up to 15kg black No. 58010344 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No. - Seite 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00131545 Version 1.1 Publ. 07/12/2021...
