Videocomponenten aansluiten

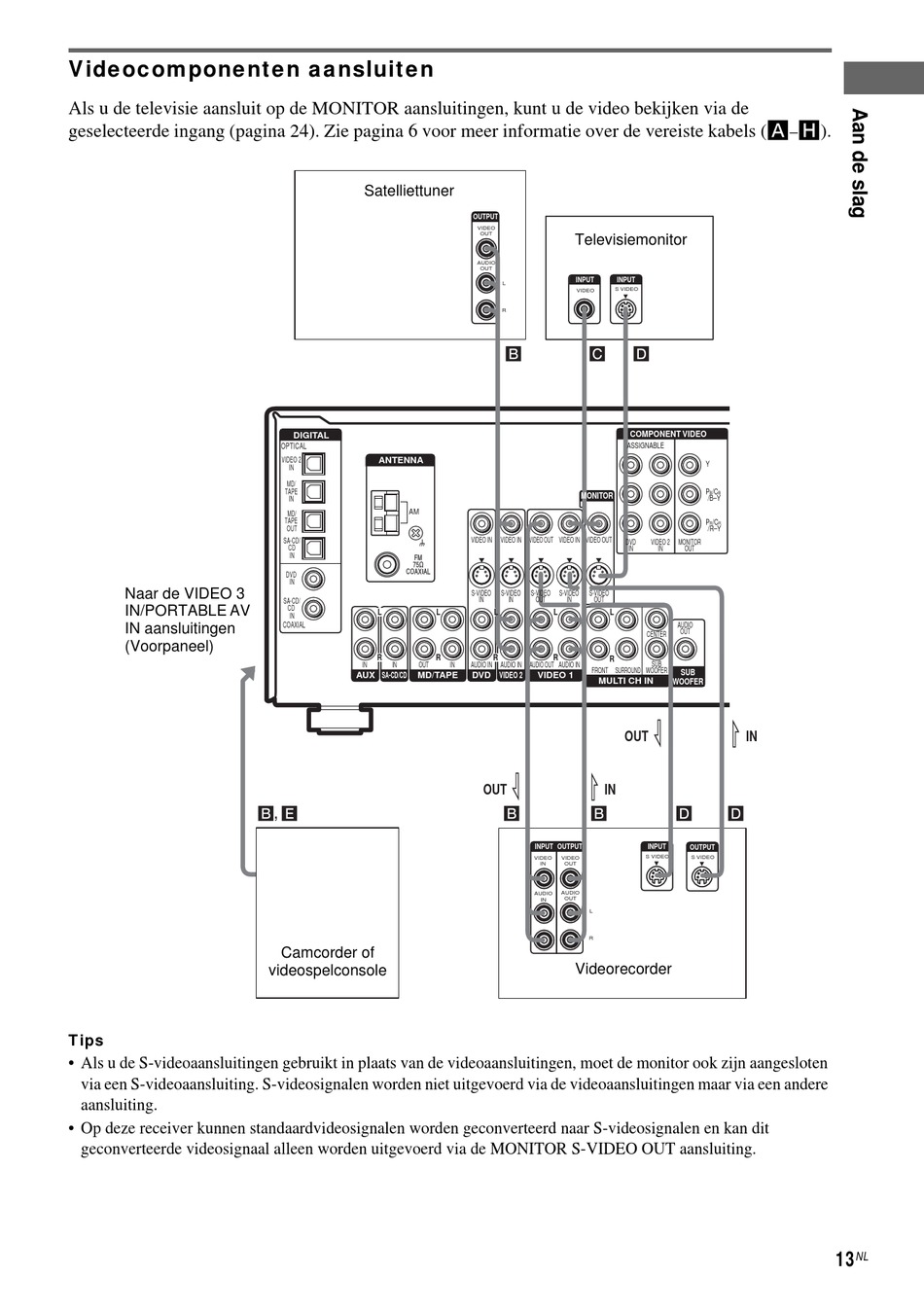

Als u de televisie aansluit op de MONITOR aansluitingen, kunt u de video bekijken via de
geselecteerde ingang (pagina 24). Zie pagina 6 voor meer informatie over de vereiste kabels (A
Naar de VIDEO 3
IN/PORTABLE AV
IN aansluitingen
(Voorpaneel)
Tips
• Als u de S-videoaansluitingen gebruikt in plaats van de videoaansluitingen, moet de monitor ook zijn aangesloten
via een S-videoaansluiting. S-videosignalen worden niet uitgevoerd via de videoaansluitingen maar via een andere
aansluiting.
• Op deze receiver kunnen standaardvideosignalen worden geconverteerd naar S-videosignalen en kan dit
geconverteerde videosignaal alleen worden uitgevoerd via de MONITOR S-VIDEO OUT aansluiting.
