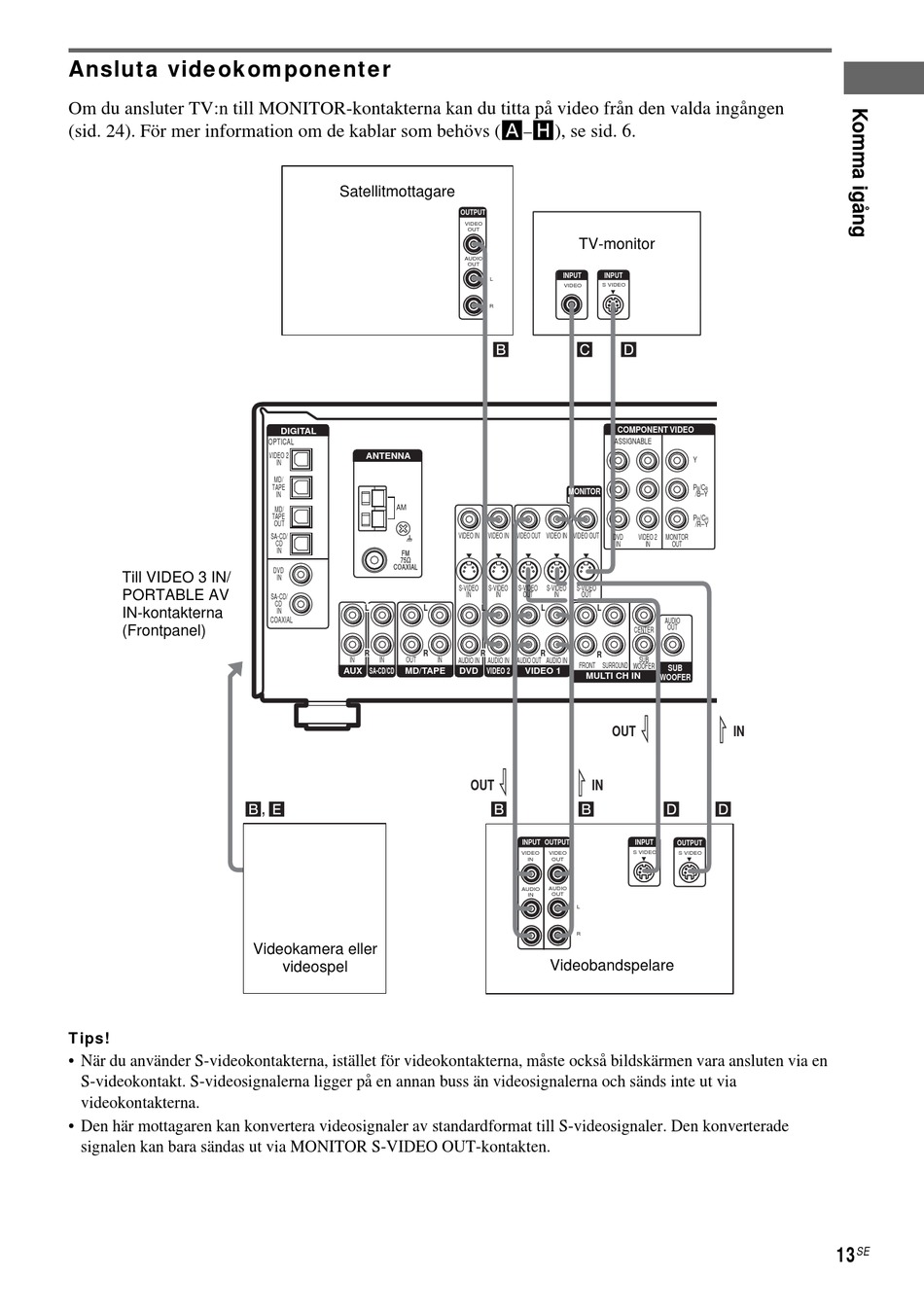

Ansluta videokomponenter
Om du ansluter TV:n till MONITOR-kontakterna kan du titta på video från den valda ingången
(sid. 24). För mer information om de kablar som behövs (A
Till VIDEO 3 IN/
PORTABLE AV
IN-kontakterna
(Frontpanel)
Tips!
• När du använder S-videokontakterna, istället för videokontakterna, måste också bildskärmen vara ansluten via en
S-videokontakt. S-videosignalerna ligger på en annan buss än videosignalerna och sänds inte ut via
videokontakterna.
• Den här mottagaren kan konvertera videosignaler av standardformat till S-videosignaler. Den konverterade
signalen kan bara sändas ut via MONITOR S-VIDEO OUT-kontakten.
