STEUERUNG UND FUNKTIONEN (Fortsetzung)
13. XLR Ausgangsbuchse - Über diese Buchse wird das eingehende DMX-Signal an ein anderes DMX-
Gerät, oder ein Master/Slave-Signal an den nächsten Vizi Roller Beam 2R in der Reihe weitergegeben. Um
optimale Ergebnisse im DMX- oder Master/Slave-Modus zu erhalten, installieren Sie eine Abschlussschaltung
(DMX-Terminator) am letzten Gerät in der Reihe. Vergleichen Sie "Abschlussschaltung" auf Seite 14.
14. Tragegriffe - Die integrierten Tragegriffe des Geräts. Tragen Sie das Gerät immer mit diesen Tragegriffen.
Heben Sie das Gerät nie am Kopf oder der Gabel hoch. Ziehen oder Tragen des Geräts am Kopf kann zu
Schäden und zum Erlöschen der Gewährleistungsansprüche führen.
15. Lampenbaugruppe und Zugangsplatte - Über diese Platte kann auf die Lampenfassung-Baugruppe
zugegriffen werden. Das Gerät wird mit einer federnd gelagerten Entladelampe geliefert. Stellen Sie sicher,
dass die Lampe nur durch eine Lampe des gleichen Typs ersetzt wird. Nach dem Austausch einer Lampe
muss diese im Reflektor zentriert werden. Einzelheiten zur Installation und Optimierung von Ersatzlampen
finden Sie auf Seite 34. Betreiben Sie das Gerät niemals bei freiliegender Lampe, da diese eine starke UV-
Strahlung aussendet. Wichtige Informationen zur Philips® Platinum 5R Entladelampe finden Sie auf den
Seiten 5 bis 6.
EINRICHTUNG DES GERÄTS
Leistungsaufnahme: Der Vizi Roller Beam 2R von ADJ verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen
Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall
anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das zur
intelligenten Kommunikation zwischen Effektgeräten und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen
den Geräten untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem
Gerät wurde die DMX-Adresse 1 zugewiesen und es kann an irgendeine Stelle der DMX-
Verbindung positioniert werden, am Anfang, am Ende oder irgendwo in der Mitte. Daher
kann das erste Gerät, das von einem Controller angesteuert wird, gleichzeitig das letzte in
einer Reihe sein. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-
Kette sich das Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Vizi Roller Beam
2R kann über das DMX-512-Protokoll angesteuert werden. Der Vizi Roller Beam 2R kann entweder ein 11-
Kanal, 13-Kanal oder 18-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement
auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-

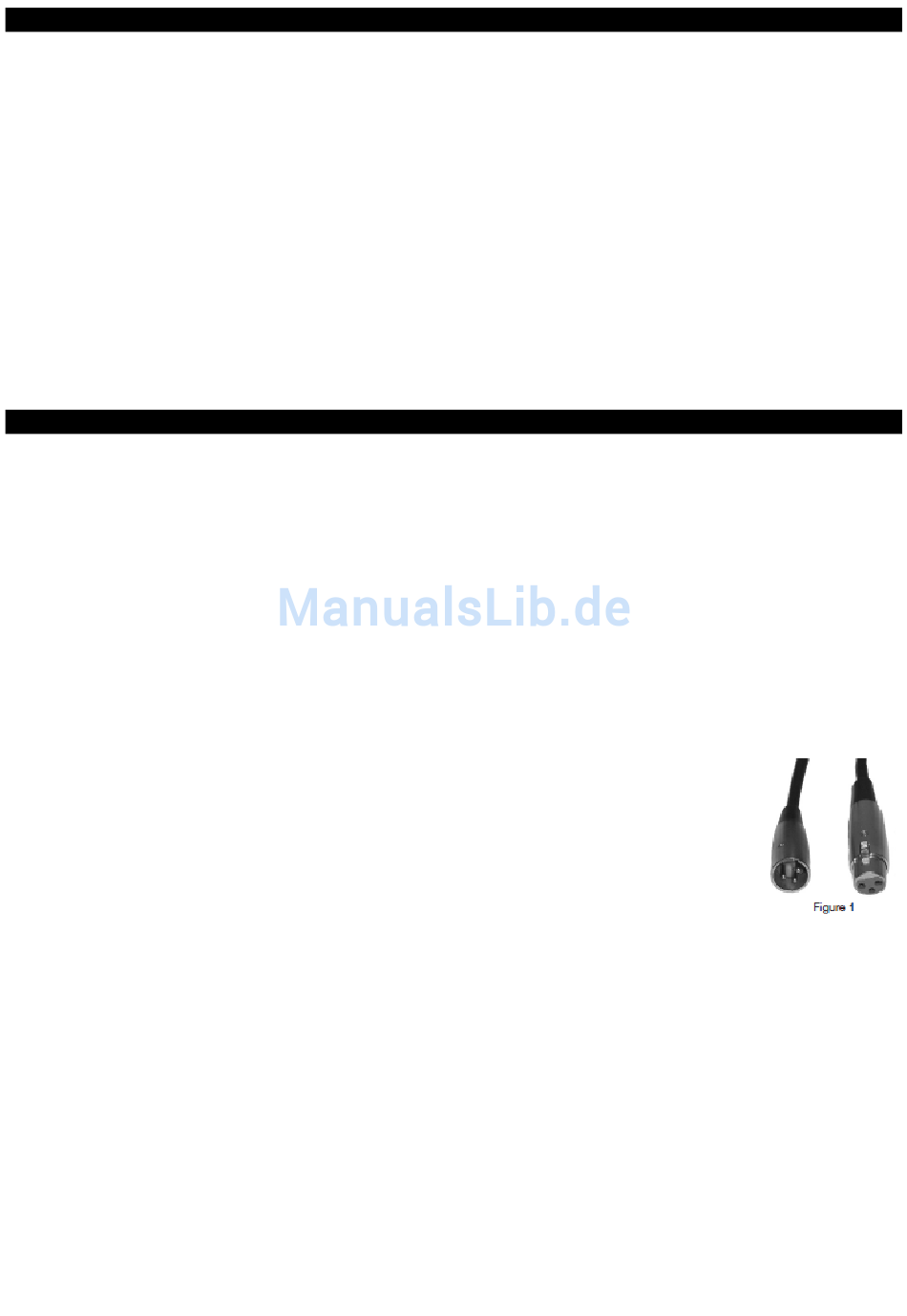

512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel
das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sicherstellen, dass dies standardmäßige,
abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel erhalten Sie in nahezu jedem professionellen
Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-
Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe geschaltet werden muss
und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 9
