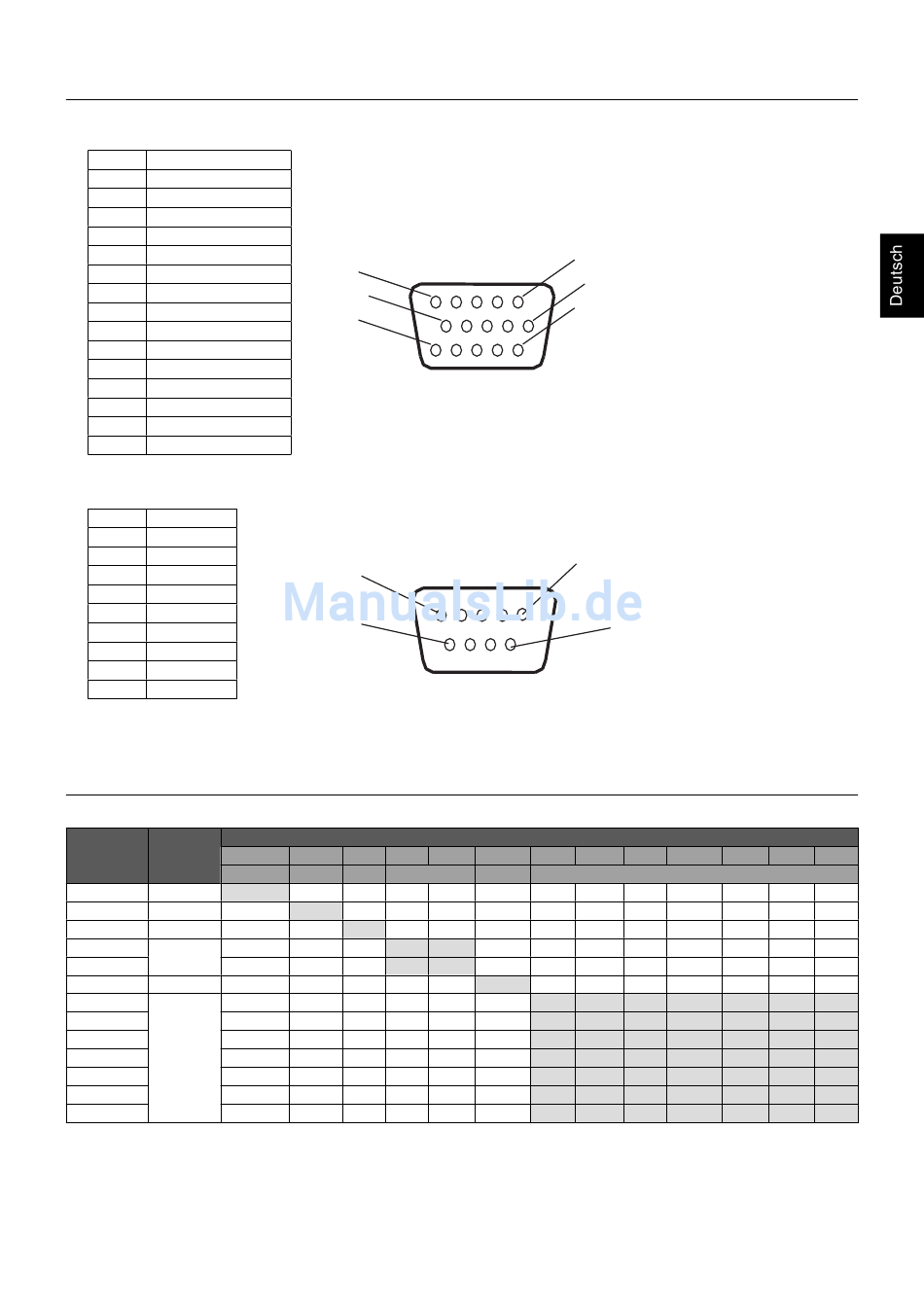

Pinbelegung

1. Analoger Mehrzweckeingang (Mini-D-SUB, 15-polig): VGA, Y/Pb/Pr
Pin-Nr. Bezeichnung
1 Rot, Y/Pb/Pr_Pr
2 Grün, Y/Pb/Pr_Y
3 Blau, Y/Pb/Pr_Pb
4 GND
5 DDC-GND
6 Rot-GND
7 Grün-GND
8 Blau-GND
9 +5 V (DDC)
10 GND
11 NC
12 DDC-SDA
13 H-SYNC
14 V-SYNC
15 DDC-SCL
2. RS-232C Eingang/Ausgang
Pin-Nr. Bezeichnung
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Matrix für BIB-Modus (Bild im Bild)
Hauptbild Stecker DPORT DPORT
DisplayPort DVI DisplayPort
DPORT DPORT DisplayPort DisplayPort
DVI DVI DVI-D DVI-D
HDMI HDMI HDMI HDMI
VGA VGA
D-Sub D-Sub
Y/Pb/Pr Y/Pb/Pr
OPTION OPTION SLOT2 SLOT2
VIDEO VIDEO
S-VIDEO S-VIDEO
SCART SCART
Y/Pb/Pr2 Y/Pb/Pr2 SLOT3 SLOT3
RGB/HV RGB/HV
HDMI2 HDMI2
HDMI3 HDMI3
Mini D-SUB, 15-polig (Monitorseite)
5
10
15
Mini D-SUB, 9-polig (Monitorseite)
1
6
DVI DVI HDMI HDMI VGA VGA Y/Pb/Pr
DVI-D HDMI HDMI D-Sub D-Sub
Nein Nein Ja Ja Ja Ja Ja Ja
Ja Ja Nein Nein Ja Ja Ja Ja
Ja Ja Ja Ja Nein Nein Ja Ja
Ja Ja Ja Ja Ja Ja Nein Nein
Ja Ja Ja Ja Ja Ja Nein Nein
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
1
6
11
5
Teilbild
Y/Pb/Pr OPTION OPTION VIDEO VIDEO S-VIDEO S-VIDEO SCART
SLOT2 SLOT2
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Nein Nein Ja Ja Ja Ja Ja Ja
Nein Nein Ja Ja Ja Ja Ja Ja
Ja Ja Nein Nein Ja Ja Ja Ja
Ja Ja Ja Ja Nein Nein Nein Nein
Ja Ja Ja Ja Nein Nein Nein Nein
Ja Ja Ja Ja Nein Nein Nein Nein
Ja Ja Ja Ja Nein Nein Nein Nein
Ja Ja Ja Ja Nein Nein Nein Nein
Ja Ja Ja Ja Nein Nein Nein Nein
Ja Ja Ja Ja Nein Nein Nein Nein
Deutsch-53
9
SCART Y/Pb/Pr2 Y/Pb/Pr2 RGB/HV RGB/HV HDMI2 HDMI2 HDMI3
SLOT3 SLOT3
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja Ja Ja Ja
Nein Nein Nein Nein Nein Nein Nein Nein
Nein Nein Nein Nein Nein Nein Nein Nein
Nein Nein Nein Nein Nein Nein Nein Nein
Nein Nein Nein Nein Nein Nein Nein Nein
Nein Nein Nein Nein Nein Nein Nein Nein
Nein Nein Nein Nein Nein Nein Nein Nein
Nein Nein Nein Nein Nein Nein Nein Nein
HDMI3
Ja Ja
Ja Ja
Ja Ja
Ja Ja
Ja Ja
Ja Ja
Nein Nein
Nein Nein
Nein Nein
Nein Nein
Nein Nein
Nein Nein
Nein Nein
