Installation
Dieses Gerät kann ohne tragenden Monitorfuß oder
anderes stützendes Montagezubehör nicht benutzt oder
installiert werden. Es wird dringend empfohlen, die korrekte
Anbringung von einer erfahrenen, von NEC autorisierten
Servicekraft vornehmen zu lassen. Bei Nichteinhaltung der
NEC-Standard-Montageanleitungen kann es zu Schäden
am Gerät oder Verletzungen des Benutzers kommen. Die
Produkthaftung deckt durch unsachgemäße Installation
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs
führen.
Für UN551S/UN551VS:
Der Monitor ist mit Schaumstoff an der Seitenkante des
Bildschirms geschützt. Vor Verwendung des Monitors muss
dieser entfernt werden.
Zur Vermeidung von Beschädigungen die Seitenkanten des
Bildschirms keinen Stößen oder starkem Druck aussetzen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Händler. Es wird dringend empfohlen,
den Monitor von einem erfahrenen, qualifi zierten Techniker
sachgemäß anbringen zu lassen. Bitte prüfen Sie die
Umgebung, in der der Monitor angebracht werden soll. Der
Kunde trägt die Verantwortung für die Anbringung an einer
Wand oder einer Decke. Nicht alle Wände oder Decken sind
fest genug, um dem Gewicht des Monitors standzuhalten.
Die Produkthaftung deckt durch unsachgemäße Anbringung,
Umbau oder höhere Gewalt entstandene Schäden nicht
ab. Die Nichtbeachtung dieser Empfehlungen kann zum
Erlöschen Ihres Garantieanspruchs führen.
Decken Sie die Lüftungsschlitze NICHT durch
Montagezubehör oder anderes Zubehör ab.
Für NEC-qualifi ziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei
Bügel zur Befestigung des Geräts. Befestigen Sie das Gerät
an mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
•
Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
•
NEC empfi ehlt Montageadapter, die der Norm UL1678 für
Nordamerika entsprechen.
•
NEC empfi ehlt dringend,
Schrauben der Größe M6
(10-14 mm + Bügeldicke
und Unterlegscheibe)
zu verwenden.
φ 8,5 mm
Wenn Sie Schrauben
verwenden, die
länger als 10-14 mm
sind, prüfen Sie die Tiefe der
Bohrung. (Empfohlene Befestigungskraft:
470 – 635 N•cm). Die Bügelaussparung sollte einen
Durchmesser von höchstens φ 8,5 mm aufweisen.
•
Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
•
Ausführliche Hinweise fi nden Sie in der Anleitung, die
dem Montagezubehör beiliegt.
Keine
Tragebügel
Gerät
Lücke
Unterlegscheiben
Kein Gewinde
4 mm
unter
Schraube
Dicke von
10-14 mm
Bügel und
Unterlegscheibe
•
Vergewissern Sie sich, dass zwischen dem Monitor und
der Halterung keine Lücke vorhanden ist.
•
Bei der Verwendung in einer Videowand für einen
längeren Zeitraum können sich die Monitore aufgrund
der Temperaturänderungen leicht ausdehnen. Daher wird
empfohlen, zwischen angrenzenden Monitorkanten einen
Spalt von mehr als einem Millimeter vorzusehen.

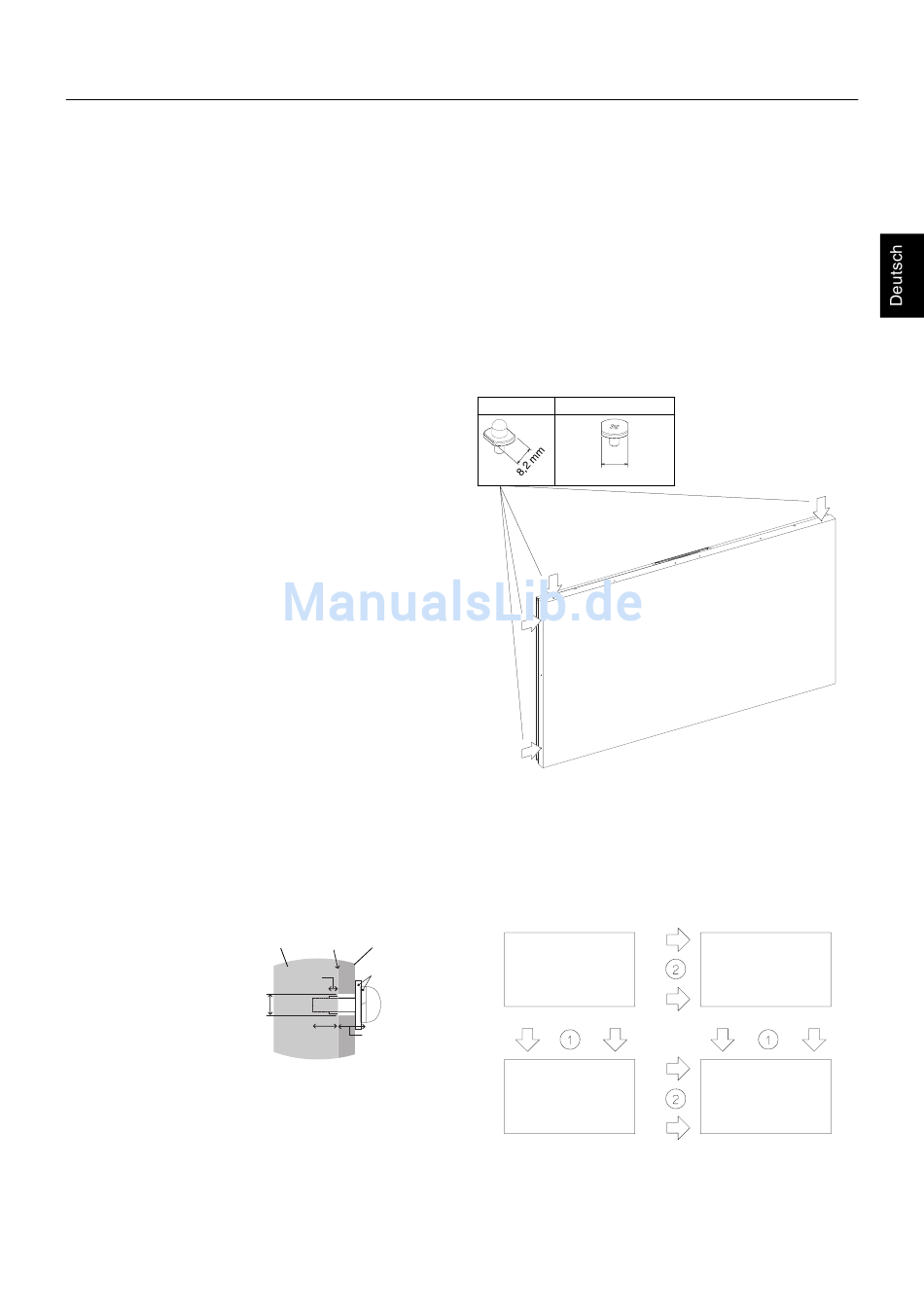

Für UN551S/UN551VS:
Bei der Verwendung in einer Videowand können die
mitgelieferten Abstandhalter bzw. Stifte an den nachfolgend
gezeigten Stellen eingesetzt werden. Die Position jedes
Monitors kann mit den Stiften fi xiert werden.
Die Abstandhalter sind nützlich, um die Abstände einzuhalten.
Die Stifte sind für die Ausrichtung nützlich.
STIFT
ABSTANDHALTER
8,2 mm
1. Verwenden Sie einen Schraubenschlüssel, um die Stifte
und Abstandhalter anzubringen.
2. Das Anzugsdrehmoment beträgt höchstens 0,63 N•m.
Anweisung für Stifte
Die Position jedes Monitors kann mit Stiften fi xiert werden.
Bei der Verwendung von Stiften beachten Sie bitte die
nachfolgenden Anweisungen.
1. Verbinden Sie alle Monitore in vertikaler Position mit
Stiften.
2. Verbinden Sie jeden vertikalen Monitor mit Stiften.
Deutsch-5
