Reference 55-85
Benutzerhandbuch

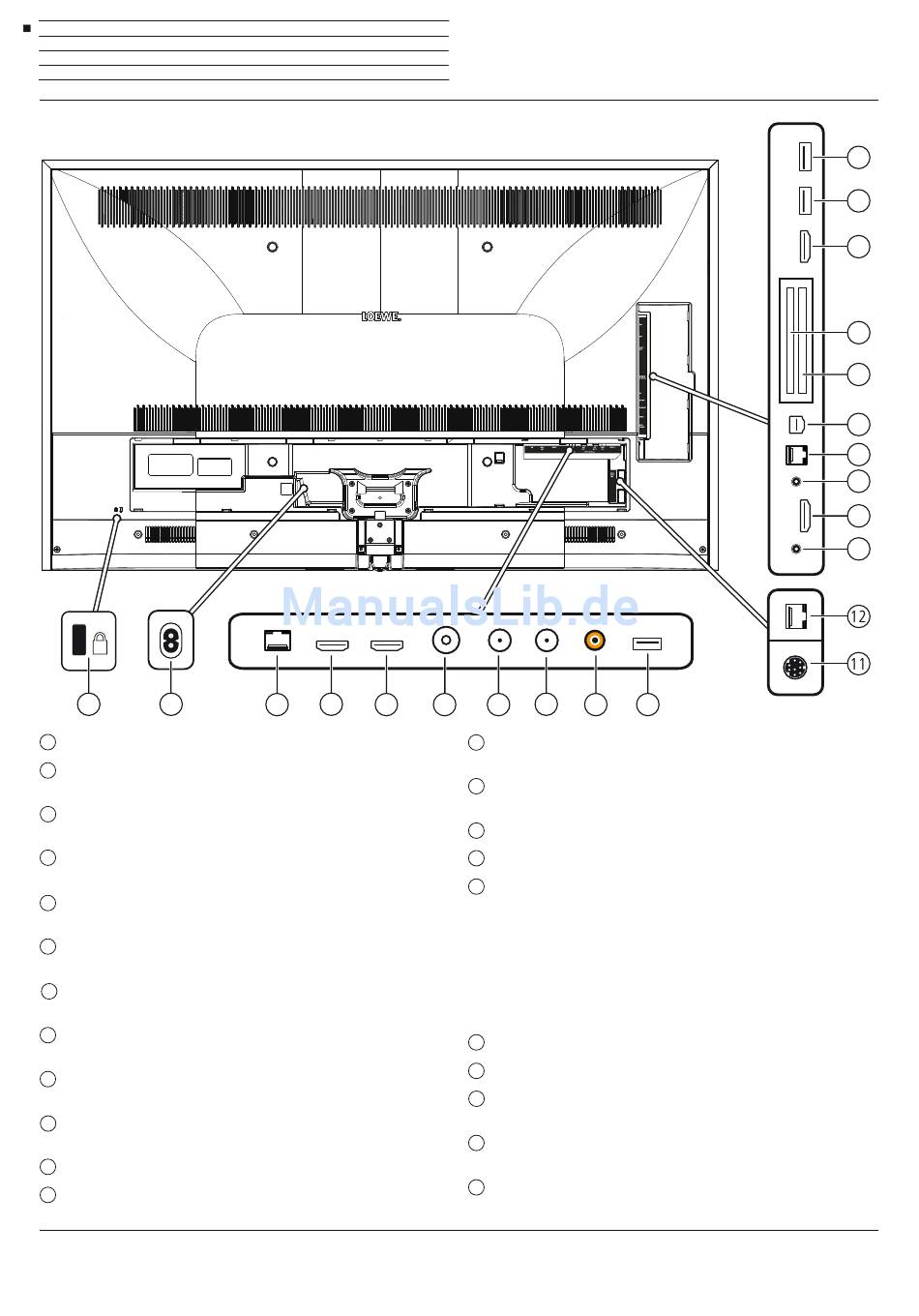

Anschlüsse Geräterückseite
Reference 55
Position und Funktion der Anschlüsse (Reference 55)
K
1
2
1
Aufnahme für Kensington-Schloss
2
AC IN - Netzanschluss
Netzbuchse – 220-240 V ~ 50 / 60 Hz
3
LAN - Netzwerkanschluss
RJ-45 – Ethernet / Fast Ethernet
4
HDMI 1 ARC - HDMI-Eingang 1 (mit Audio Return Channel)
HDMI Typ A 1.4b – Digital Video IN (4K@30Hz)/Audio IN/OUT
5
HDMI 2 - HDMI-Eingang 2
HDMI Typ A 1.4b – Digital Video IN (4K@30Hz)/Audio IN
6
ANT TV - Antenne analog/Kabel analog / DVB-T/T2 / DVB-C/C2
IEC-Buchse – 75 Ohm / 5 V / 80mA
7
ANT SAT 1 - Satellitenantenne (Sat-Tuner 1) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
8
ANT SAT 2 - Satellitenantenne (Sat-Tuner 2) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
9
SPDIF OUT - Tonausgang (digital)
Cinch-Buchse (orange)
10
USB 3.0 - USB-Anschluss
USB Typ A – USB 3.0 (max. 900mA)
11
MOTOR UNIT - Anschluss für einen motorischen Drehfuß
12
DIGITAL AUDIO LINK - Surround-Tonausgänge (digital) – (RJ45)
(1
Adapter als Zubehör bei Ihrem Fachhändler erhältlich.
(2
HDMI-Quellen, die UHD-Inhalte liefern, sollten mit diesen Anschluss verbunden werden.
10
3
4
5
6
MOTOR
UNIT
7
8
9
10
13
HEADPHONE - Kopfhöreranschluss
Klinke 3,5 mm – Kopfhörer 32–200 Ohm
14
HDMI 3 - HDMI-Eingang 3
HDMI Typ A 1.4b– Digital Video IN (4K@30Hz)/Audio IN
15
AUDIO OUT - Tonausgang (analog) L/R – ( Klinke 3,5 mm)
16
RS-232C - Serielle Schnittstelle
17
AV - Micro-AV-Buchse
(1
Audio/Video IN mit Scart-Adapter:
Audio/Video IN mit VGA-Adapter:
18
COMMON INTERFACE - CI-Slot 1 (Standard V1.3)
19
COMMON INTERFACE - CI-Slot 2 (Standard V1.3)
20
HDMI 4 UHD - HDMI-Eingang 4
HDMI Typ A 2.0 – Digital Video IN (4K@60Hz)/Audio IN
21
USB - USB-Anschluss
USB Typ A – USB 2.0 (max. 500mA)
22
USB - USB-Anschluss
USB Typ A – USB 2.0 (max. 500mA)
22
21
20
19
18
17
16
15
14
13
(1
– (RJ12)
Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
PC/STB-Bildsignal
Component (YPbPr)
L/R
(2
