3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die
höchste Position.
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
30° Neigung
Höchste
Fußposition
Netzkabel
HDMI/MHL
D-SUB2
DisplayPort DisplayPort DVI-D2 (Single-Link) DVI-D1 (Dual-Link)

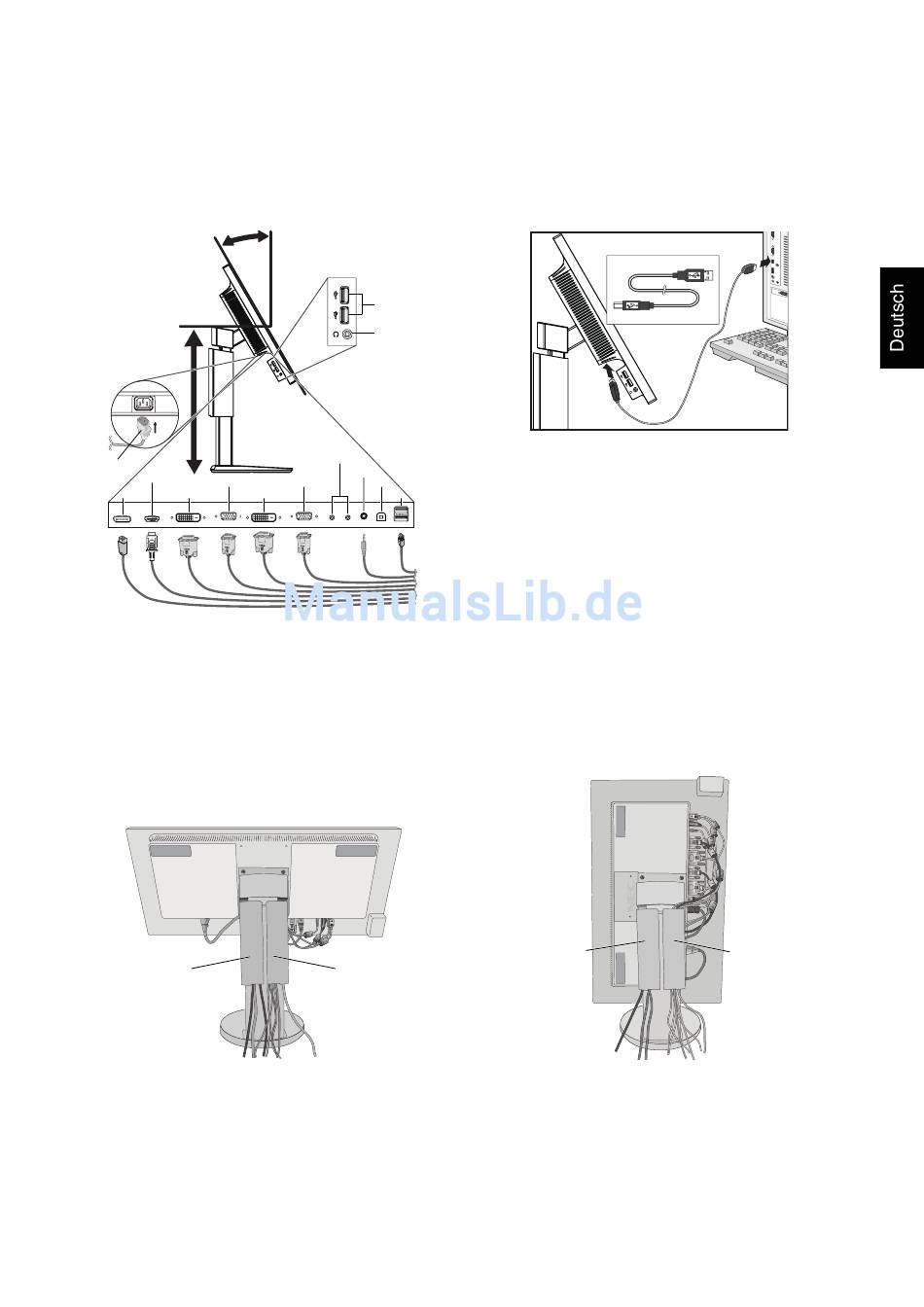

Abbildung C.1
*: Siehe Seite 26
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.
Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
HINWEIS: Die Kabelabdeckung kann nicht entfernt werden.
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken
können.
Netzkabel
DisplayPort-Kabel
1
D-SUB-Kabel*
Abbildung C.2
1
* : Kopfhörer sind nicht im Lieferumfang enthalten.
* 2 : Nur für die USA.
7. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein.
HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser
Bedienungsanleitung.
USB-Downstream
Kopfhörer
ControlSync IN/OUT* ControlSync IN/OUT*
Audioeingang Audioeingang
D-SUB1 USB-Upstream USB-Upstream
USB-Downstream USB-Downstream
2
DVI-Kabel*
HDMI-Kabel* 1
1
Audiokabel*
ControlSync-Kabel
USB-Kabel
