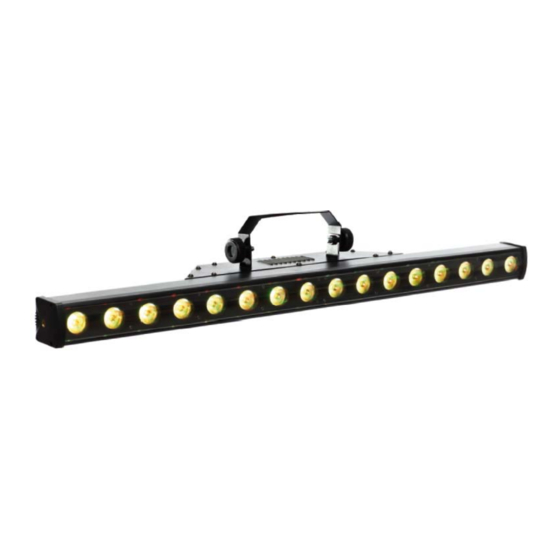

- Seite 1 Bedienungsanleitung Gigabar III...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Technische Informationen ........................ 4 DMX Modus ............................4 3.1. DMX Kanaltabelle ........................4 Bedienung des Menüs........................6 4.1. Menüstruktur ..........................6 4.2. Beschreibung zum Menü ......................7 Master Slave Konfiguration ...................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Technische Informationen
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. - Seite 5 Grün Blau Grün Blau Grün Blau Grün Blau Funktionen für den Dimmer und interne Programme Kanal: Wert Funktion 0 – 7 Dimmer 8 – 15 Strobe 16 – 23 Programm 1 24 – 31 Programm 2 … … 237 – 244 Programm 27 245 –...
-
Seite 6: Bedienung Des Menüs
Wenn sie einen DMX Terminator selbst anfertigen wollen, so müssen sie, wie in der unteren Zeichnung einen Endwiderstand einfügen. Dieser sollte eine Größe von 120 Ohm und 1/4W besitzen. Er wird eingefügt zwischen Pin 2 ( Data - ) und Pin 3 (Data + ). 4. -
Seite 7: Beschreibung Zum Menü
4.2. Beschreibung zum Menü Addr DMX Adresse einstellen 1. Drücken sie die UP/DOWN Knöpfe, bis Addr im Display steht. 2. Drücken sie jetzt ENTER 3. Es wird nun 1 blinkend angezeigt. Drücken sie die UP/DOWN Knöpfe um eine Adresse zwischen 1 und 512 einzustellen. 4. -
Seite 8: Master Slave Konfiguration
SLav Master Salve Modus 1. Drücken sie die UP/DOWN Knöpfe, bis SLav im Display steht. 2. Drücken sie jetzt ENTER 3. Im Display steht nun SLa, damit ist der Slave Modus bestätigt. 4. Der Slave Modus reagiert auf den Auto Modus, den Sound to Light Modus oder den Chase Modus des Mastergerätes. -
Seite 9: Technische Daten
7. Technische Daten Voltage: 100V ~ 240V 50/60Hz Stromaufnahme: 80W max. Sicherung: Leuchtquelle: 16 x 3W 3in1 LEDs Beam Angle: 40° Gewicht: 5,3kg Maße: 965 x 64 x 153 mm Modes: DMX (3, 5, 8, 14, 24 oder 26 Ch) Automatik Modus Sound To Light Modus Master Slave Modus... - Seite 10 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 10 / 10...
