- Seite 1 Bedienungsanleitung BAT.BAR 8 RGBW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 3.2. Abmessungen .......................... 7 Verbindungen ........................... 8 4.1. DMX Verbindungen ......................... 8 4.2. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht. -
Seite 5: Überkopfbefestigung
2.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch... - Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
-
Seite 7: Einleitung

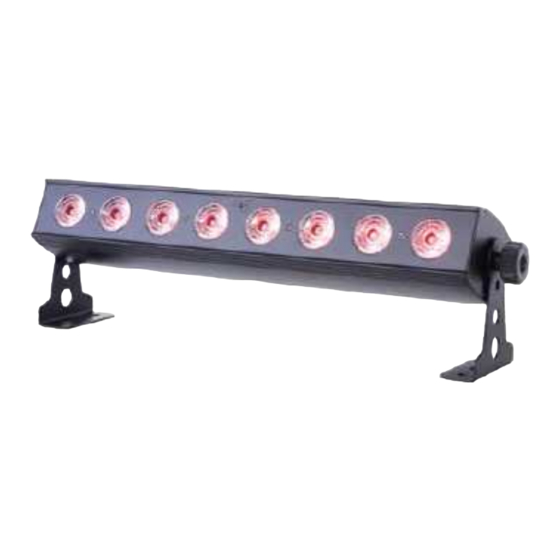

3. Einleitung Vielen Dank für den Kauf der BAT:BAR 8 RGBW. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Produktübersicht 3.2. Abmessungen 7 / 16... -
Seite 8: Verbindungen
4. Verbindungen 4.1. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. Achten Sie darauf immer geschirmte Kabel zu benutzen 3Pin oder 5Pin XLR Kabel eignen sich dafür. Wenn Sie einen Controller mit 5Pin Ausgang benutzen wollen, benötigen Sie einen Adapter von 5Pin auf 3Pin. -
Seite 9: Bedienung
5. Bedienung Drücken Sie MENU, um in das Menü zu gelangen. Mit UP/DOWN können Sie das gewünschte Untermenü auswählen. Bestätigen Sie ihre Auswahl mit ENTER- Mit UP/DOWN können Sie die gewünschten Einstellungen vornehmen. Bestätigen Sie ihre Auswahl mit ENTER. Durch Drücken von MENU gelangen Sie zurück zum Hauptmenü. -
Seite 10: Dmx Tabelle
6. DMX Tabelle 6.1. DMX Modus 1 (4 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rot 0 – 100% Dimmer grün 0 – 100% Dimmer blau 0 – 100% Dimmer Weiß 0 – 100% 6.2. DMX Modus 2 (7 Kanäle) Kanal Wert von Wert bis... -
Seite 11: Dmx Modus 3 (11 Kanäle)
6.3. DMX Modus 3 (11 Kanäle) Kanal Wert von Wert bis Funktion Dimmer 0 – 100% Keine Funktion Szene-Modus 1 Szene-Modus 2 Szene-Modus 3 Szene-Modus 4 Szene-Modus 5 Strobo-Modus 1 Strobo-Modus 2 Farbwechsel (Fade) Farbwechsel Stream-Effekt Langsamer Effekt Automatikprogramm 1 Automatikprogramm 2 Automatikprogramm 3 Automatikprogramm 4... -
Seite 12: Dmx Modus 5 (19 Kanäle)
Dimmer rot 0 – 100% LED 5 – 6 Dimmer grün 0 – 100% LED 5 – 6 Dimmer blau 0 – 100% LED 5 – 6 Dimmer Weiß 0 – 100% LED 5 – 6 Dimmer rot 0 – 100% LED 7 – 8 Dimmer grün 0 –... -
Seite 13: Akku
Dimmer blau 0 – 100% LED 5 – 6 Dimmer Weiß 0 – 100% LED 5 – 6 Dimmer rot 0 – 100% LED 7 – 8 Dimmer grün 0 – 100% LED 7 – 8 Dimmer blau 0 – 100% LED 7 – 8 Dimmer Weiß... -
Seite 14: Fernbedienung
8. Fernbedienung 14 / 16... -
Seite 15: Technische Daten
9. Technische Daten Stromversorgung Spannung 100 – 240 V / 50-60 Hz mit mitgeliefertem Steckernetzteil Stromaufnahme max. 64 W Akku Lichtquelle LM Typ LED 4in1 Farbspektrum RGBW Leistung 64 W Anzahl Leistung 8 x 8W Anschlüsse Strom in XLR in/out 3pol Controlling Sound-to-Light... - Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
