Inhaltszusammenfassung für Varytec LED Easy Move Spot 30

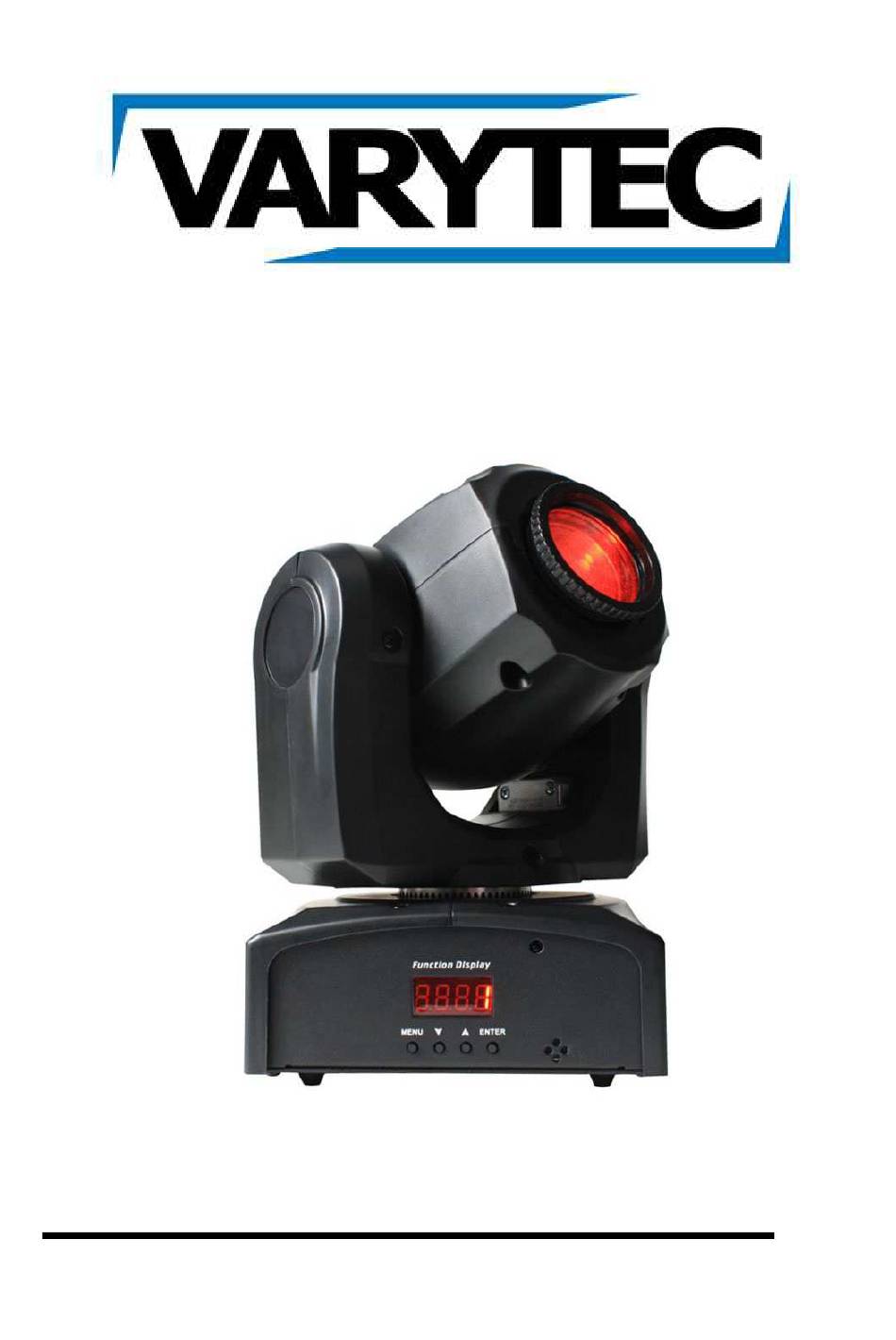

- Seite 1 Bedienungsanleitung LED Easy Move Spot 30...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 Verbindungen ........................... 7 4.1. Elektrische Verbindungen ......................7 4.2. DMX Verbindungen ......................... 7 4.3. DMX Verbindung mit Terminator .....................
- Seite 3 1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen.
- Seite 4 2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht.
- Seite 5 2.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch...
- Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
- Seite 7 3. Einleitung Vielen Dank für den Kauf der LED Easy Move Spot 30. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die...
- Seite 8 5. Bedienung Drücken Sie MENU, um in das Menü zu gelangen. Mit UP/DOWN können Sie das gewünschte Untermenü auswählen. Bestätigen Sie ihre Auswahl mit ENTER. Mit UP/DOWN können Sie die gewünschten Einstellungen vornehmen. Bestätigen Sie ihre Auswahl mit ENTER. Durch Drücken von MENU gelangen Sie zurück zum Hauptmenü.
- Seite 9 6. DMX Tabelle 6.1. DMX Modus 1 (1 Kanal) Kanal Wert von Wert bis Funktion Keine Funktion Automatikprogramm 1 Automatikprogramm 2 Automatikprogramm 3 Automatikprogramm Zufall 6.2. DMX Modus 2 (8 Kanäle) Kanal Wert von Wert bis Funktion Tilt Farbe 1 Farbe 2 Farbe 3 Farbe 4...
- Seite 10 Rotation Goborad langsam – schnell Shutter geschlossen Shutter offen Strobo langsam – schnell Shutter offen Schließender Pulseffekt Shutter offen Öffnender Pulseffekt Shutter offen Strobo (Zufall) Shutter offen Pan- / Tilt-Geschwindigkeit schnell – langsam Keine Funktion Blackout bei Pan-/Tilt-Bewegungen Keine Funktion Blackout bei Farbwechsel Keine Funktion Blackout bei Gobowechsel...
- Seite 11 Gobo 4 Gobo 5 Gobo 6 Gobo 7 Gobo 8 Gobo 1 Shake Gobo 2 Shake Gobo 3 Shake Gobo 4 Shake Gobo 5 Shake Gobo 6 Shake Gobo 7 Shake Gobo 8 Shake Rotation Goborad schnell – langsam Stopp Rotation Goborad langsam –...
- Seite 12 7. Fernbedienung 12 / 16...
- Seite 13 8. Technische Daten Stromversorgung Spannung 100 – 240 V / 50-60 Hz Stromaufnahme max. 40 W Lichtquelle LM Typ LED Einzelfarbe Leistung 30 W Anzahl Leistung 1 x 30 W Optik Abstrahlwinkel 13° Anschlüsse Strom in XLR in/out 3pol Funktionen 540°...
- Seite 14 14 / 16...
- Seite 15 15 / 16...
- Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
