Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833
3. Ziehen Sie das Befestigungsmaterial an den unteren
4. Ziehen Sie das Befestigungsmaterial an der oberen
Haltegriffe anbringen:
Wichtig: Bringen Sie die Haltegriffe nacheinander an.
1.
Seiten der beiden vertikalen Träger vollständig fest.

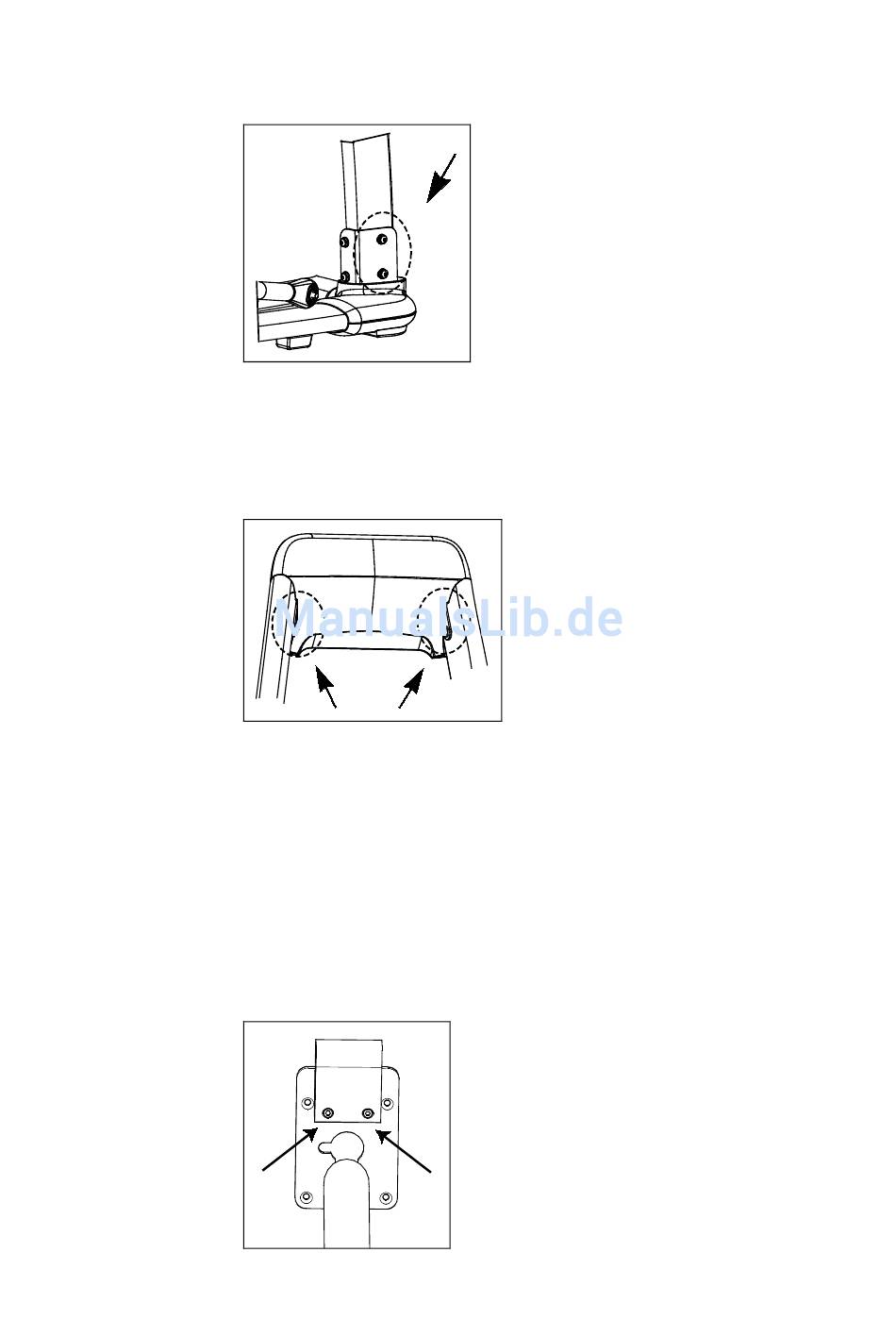

Abbildung 12: Ziehen Sie das vordere Befestigungsmaterial
der vertikalen Träger fest.
Vorderseite des mittleren Säulenträgers vollständig fest.
Abbildung 13: Ziehen Sie das vordere Befestigungsmaterial
des mittleren Säulenträgers fest.
Lösen Sie die beiden Befestigungselemente in der
Klemmvorrichtung des Haltegriffs mithilfe eines
³₁₆-Zoll-Inbusschlüssels. Zur Lage der einzelnen
Befestigungselemente siehe Abbildung unten.
Abbildung 14: Lage der Spannschraube, EFX-Haltegriffbügel
