Montage des EFX
Anschluss ...
Das Konsolennetzkabel (rot
und schwarz,
Einzelanschlussadern)
Das Fernsehkabel (schwarz
und rund)
Das Ethernet-Kabel (schwarz
und flach)
Wichtig: Installieren Sie das Koaxialkabel mit einem
Drehmomentschlüssel, ohne dabei 0,9 Nm (8 lb-in)
Drehmoment zu übersteigen. Wenn Sie keinen
Drehmomentschlüssel zur Verfügung haben, installieren Sie
das Koaxialkabel mit einem normalen Schraubenschlüssel und
ziehen Sie es mit einer ¼-Drehung fest an. Sie können an der
Innenmutter einen Schraubenschlüssel verwenden, um die
Verschraubung richtig anzuziehen.

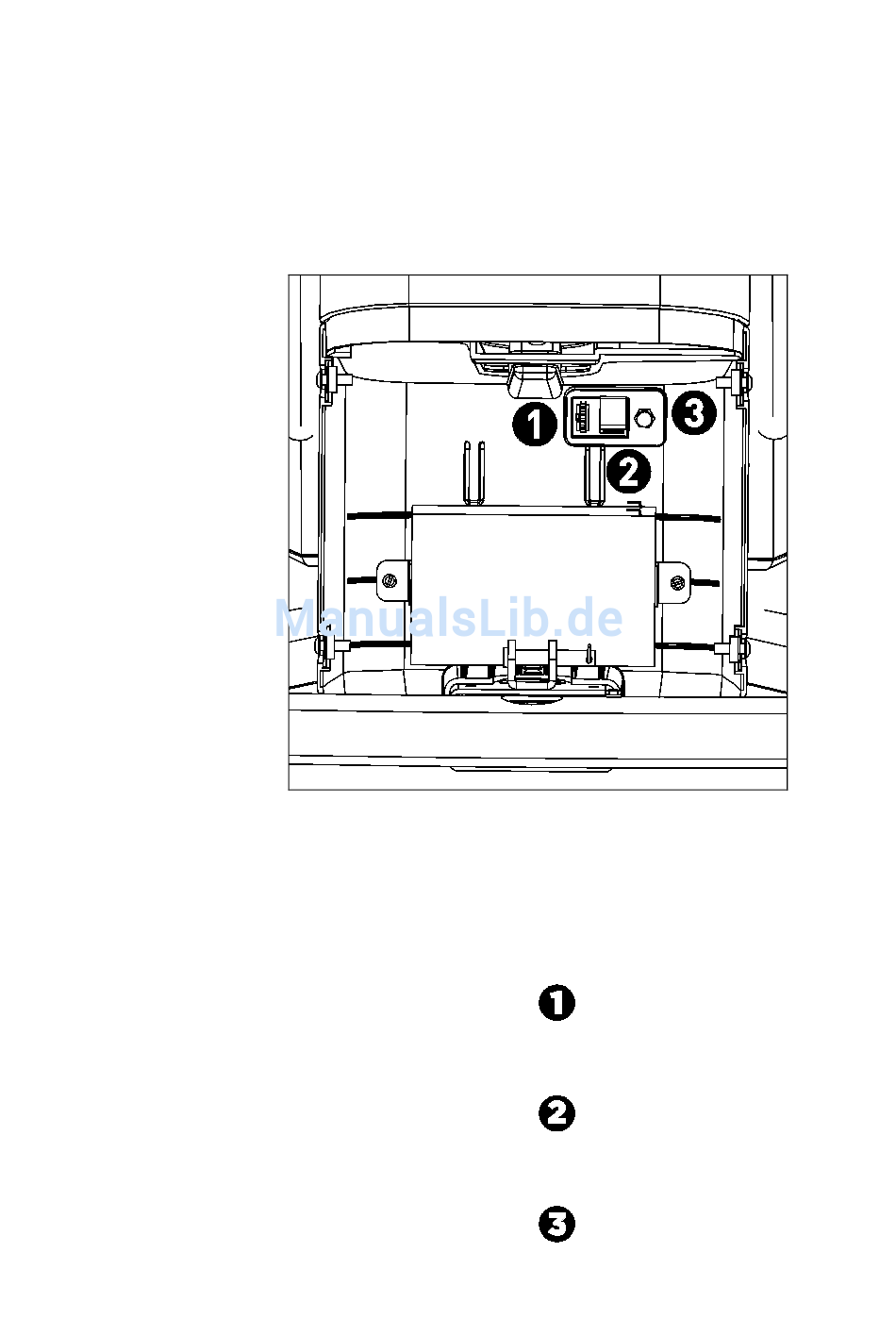

Abbildung 6: Anschlussstellen für Kabel im Inneren der
EFX-Basis
An ...
Den Stromanschluss auf dem
Buchsenfeld
Den Koaxial-Steckverbinder auf
dem Buchsenfeld
Den achtpoligen Modularstecker
auf dem Buchsenfeld
