Precor P80-console Betriebs Und Installationsanleitung Seite 95

Montage des EFX
2. Ziehen Sie das Kabel durch den linken vertikalen Träger.
3. Bringen Sie den linken vertikalen Träger mit vier
Befestigen Sie es vorübergehend mit Klebeband oben auf
dem vertikalen Träger.
Wichtig: Die Kabel nicht dehnen, quetschen oder
beschädigen. Für durch falsche Installation beschädigte Kabel
übernimmt Precor keine Haftung.

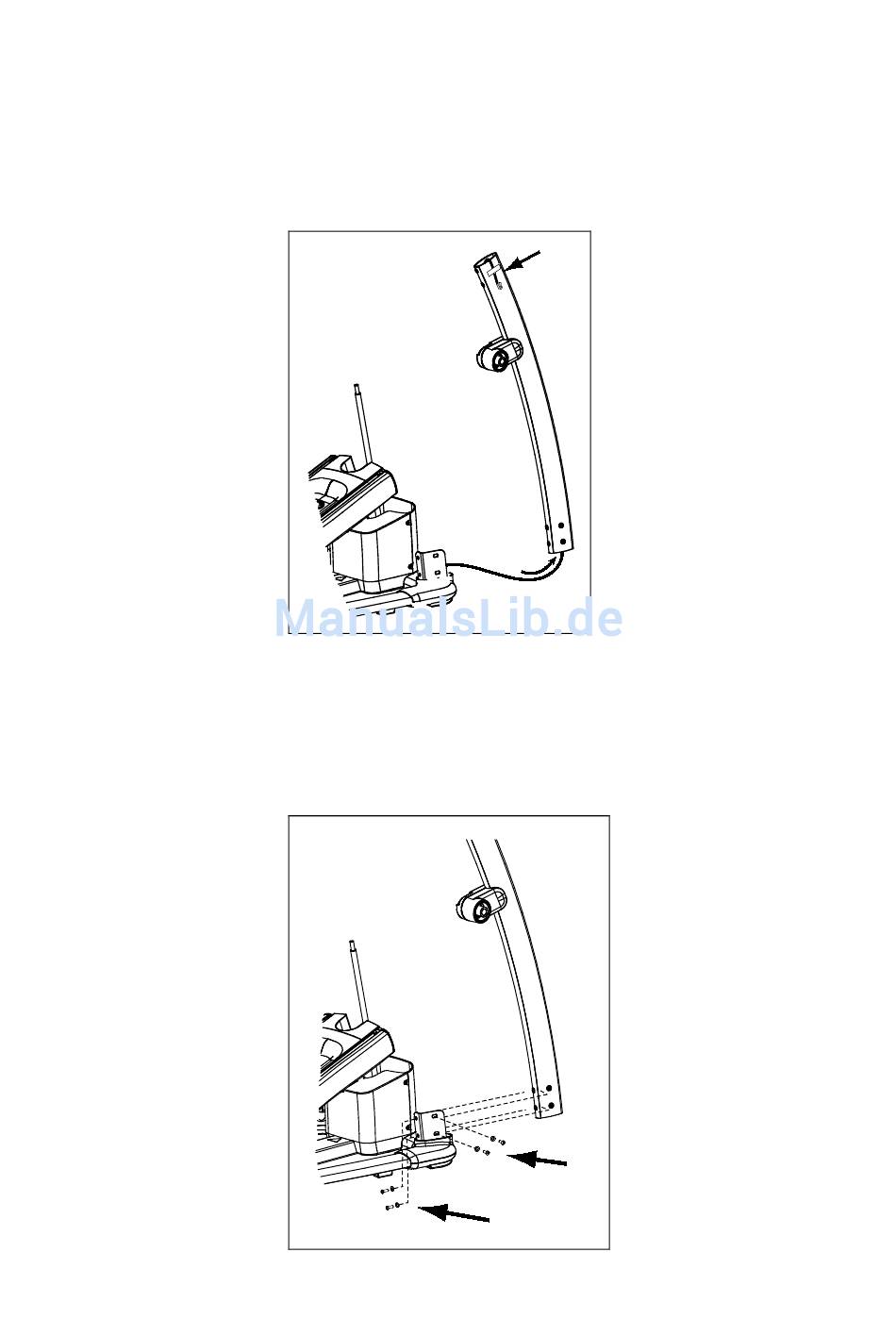

Abbildung 3: Kabel ziehen
Rundkopfschrauben, vier Schlitzscheiben und vier
⁵₁₆-Zoll-Unterlegscheiben an den Basisrahmen an. Ziehen
Sie das Befestigungsmaterial teilweise fest.
Abbildung 4: Vertikalen Träger am Basisrahmen anbringen
21
