Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833
Die vertikalen Trägerabdeckungen anbringen:
1.
2. Die Vorsprünge auf der äußeren Abdeckung an den
3. Drücken Sie auf beide Abdeckungen, sodass die
4. Befestigen Sie die vertikalen Trägerabdeckungen mit zwei
5. Schieben Sie die Abdeckungen nach unten und lassen Sie
6. Wiederholen Sie die Arbeitsschritte 1-5, um das andere
Positionieren Sie je eine innere und eine äußere vertikale
Trägerabdeckung um einen der vertikalen Träger und
richten Sie sie so aus, dass die Pfeile auf der inneren
Oberfläche zur Vorderseite des Geräts zeigen.
Schraubenlöchern der inneren Abdeckung ausrichten.
Vorsprünge mit den Schraubenlöchern fest verbunden
sind.
Schneidschrauben.

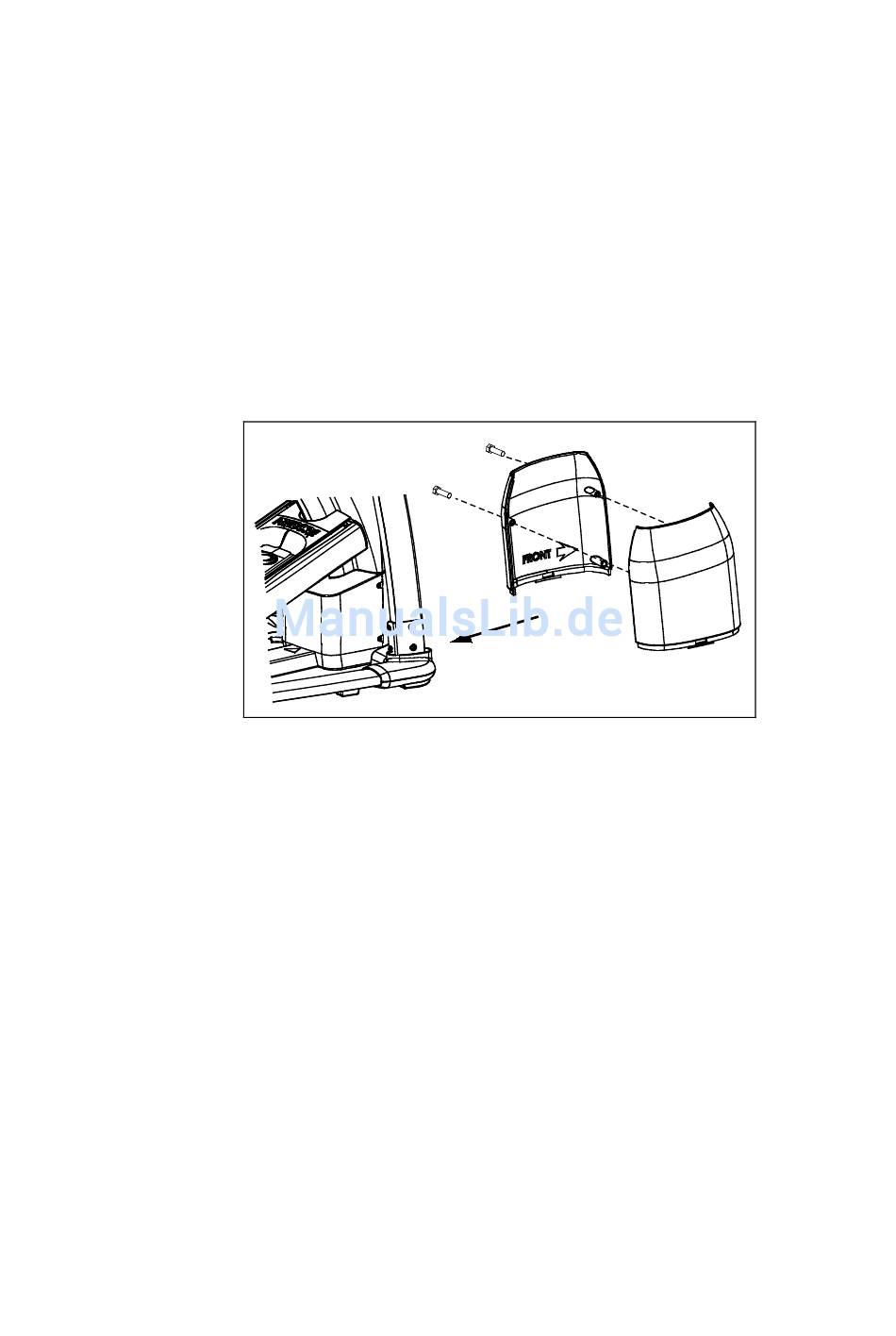

Abbildung 20: Anbringen der vertikalen Trägerabdeckung
(hier rechte Abdeckung)
sie in die Basishalterung einrasten.
Hinweis: Achten Sie darauf, die Abdeckungen so
auszurichten, dass die Kanten der Abdeckungen in die
Umrandung der Basishalterung sowie der Haken der
Basishalterung in den zugehörigen Schlitz auf der
Abdeckung passen. Bei eingerasteten Abdeckungen
sollten Abdeckungen und Basishalterung nahtlos
ineinander übergehen.
Paar vertikale Trägerabdeckung anzubringen.
