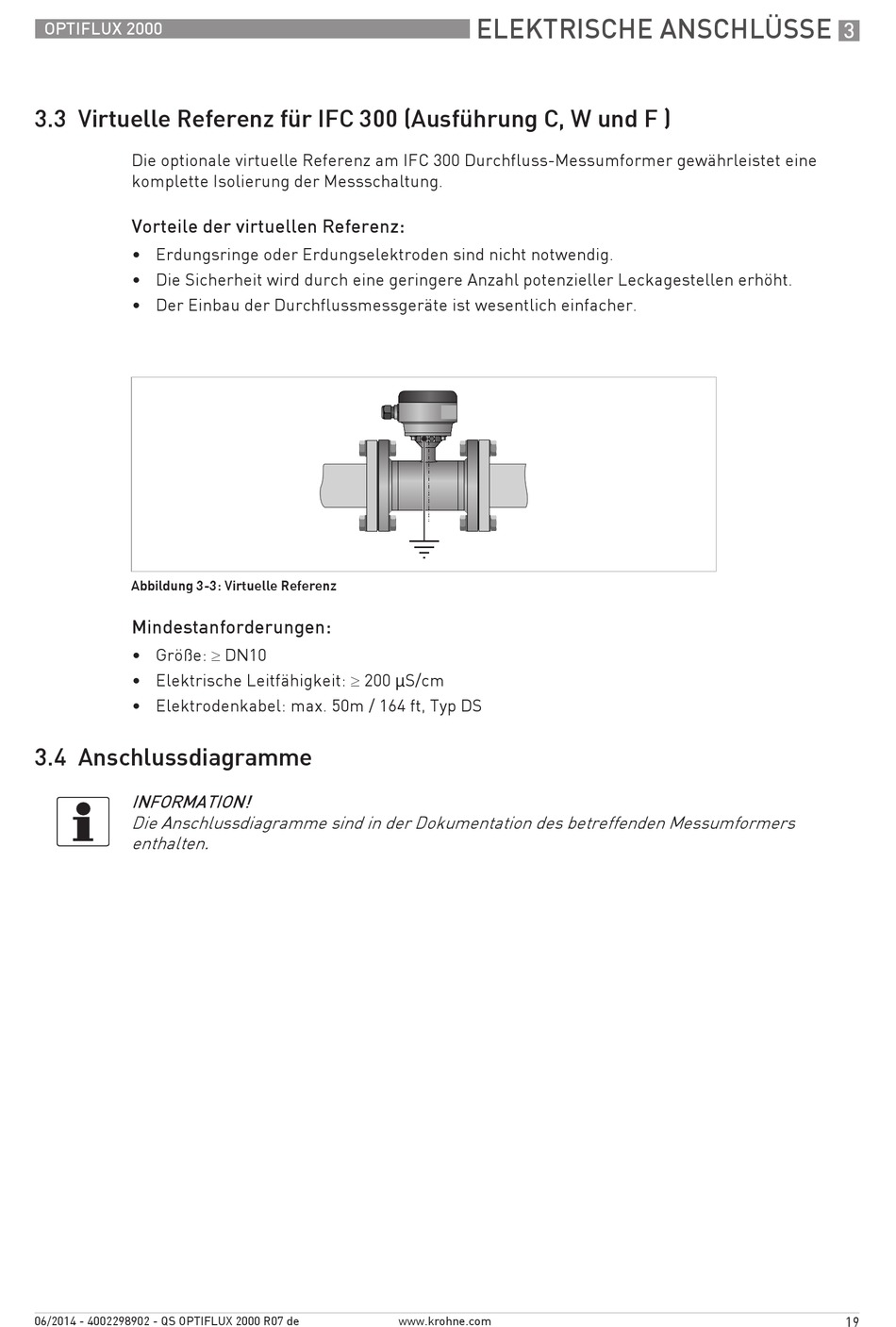

Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F ); Anschlussdiagramme - KROHNE OPTIFLUX 2000 Startanleitung

OPTIFLUX 2000
3.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F )
Die optionale virtuelle Referenz am IFC 300 Durchfluss-Messumformer gewährleistet eine
komplette Isolierung der Messschaltung.
Vorteile der virtuellen Referenz:
• Erdungsringe oder Erdungselektroden sind nicht notwendig.
• Die Sicherheit wird durch eine geringere Anzahl potenzieller Leckagestellen erhöht.
• Der Einbau der Durchflussmessgeräte ist wesentlich einfacher.
Abbildung 3-3: Virtuelle Referenz
Mindestanforderungen:
• Größe: ≥ DN10
• Elektrische Leitfähigkeit: ≥ 200 µS/cm
• Elektrodenkabel: max. 50m / 164 ft, Typ DS

3.4 Anschlussdiagramme

INFORMATION!
Die Anschlussdiagramme sind in der Dokumentation des betreffenden Messumformers
enthalten.
06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de
ELEKTRISCHE ANSCHLÜSSE
www.krohne.com
3
19
