Inhaltszusammenfassung für BenQ DX660

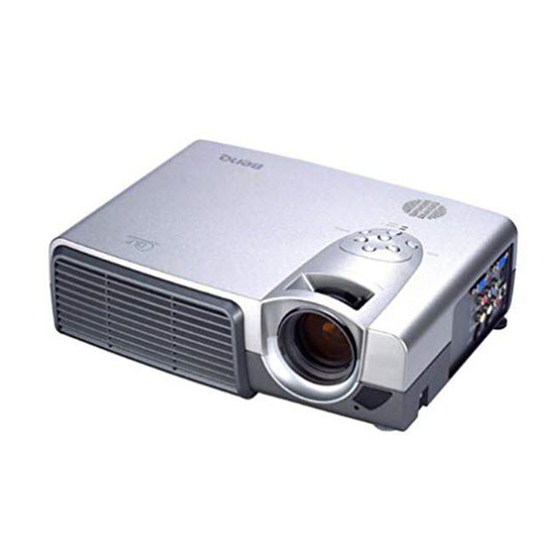

- Seite 1 DX/S660 BenQ DX/S650 Benutzerhandbuch...
- Seite 2 EDV-Systemen) und bezieht übersetzte Versionen mit ein. Haftungseinschränkung Die BENQ Corporation lehnt jegliche Haftungs- bzw. Garantieansprüche ab, die sich auf den Inhalt dieses Handbuchs beziehen, auch wenn es um Lieferbarkeit oder Tauglichkeit für einen bestimmten Zweck geht. Insbesondere nutzungsbezogene Ansprüche werden abgelehnt.
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch BenQ DX/S660 DX/S650 Inhaltsverzeichnis Einführung ......... 1 Sicherheitshinweise . - Seite 4 Benutzerhandbuch BenQ DX/S660 DX/S650 Technische Daten........26 Daten des Projektors .
-
Seite 5: Einführung
Benutzerhandbuch BenQ DX/S660 DX/S650 EINFÜHRUNG Vorsicht WEGEN STROMSCHLAGGEFAHR DARF DAS GEHÄUSE NICHT GEÖFFNET WERDEN. IM GERÄTEINNERN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE. WENDEN SIE SICH IM SERVICEFALL AN EINE FACHWERKSTATT. LESEN SIE VOR INBETRIEBNAHME DES GERÄTS DIESES BENUTZERHANDBUCH VOLLSTÄNDIG DURCH. -
Seite 6: Garantie
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BENQ und Ihr ausschließliches Rechtsmittel im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie die Garantie in Anspruch nehmen möchten, unterrichten Sie umgehend den Händler,... -
Seite 7: Lieferumfang
Benutzerhandbuch BenQ DX/S660 DX/S650 Lieferumfang Der Projektor wird mit den für den Anschluss an Standard-PCs oder Laptopcomputer benötigten Kabeln ausgeliefert. Packen Sie den Inhalt vorsichtig aus und vergewissern Sie sich, dass alle unten abgebildeten Elemente vorhanden sind. Wenn von diesen Elementen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. -
Seite 8: Projektorbeschreibung
Benutzerhandbuch BenQ DX/S660 DX/S650 Projektorbeschreibung Projektor 10 11 14 15 Externes Bedienfeld Audio-/Video-Kabel (siehe nächste Seite) Projektionslinse Audio-Stecker Fuß für Neigungseinstellung, USB-Mausanschluss Vorderseite IR-Fernbedienungssensor S-Video-Stecker Belüftungsgitter RS 232-Anschluss Lautsprecher Fuß für Neigungseinstellung, Rückseite Einstellung Projektionslinse Kensington-Verschluss Netzkabeleingang RGB-Eingangssignal RGB-Ausgangssignal Betriebsschalter -Anschluss Tür für Lampe... -
Seite 9: Externes Bedienfeld
Benutzerhandbuch BenQ DX/S660 DX/S650 Externes Bedienfeld LAMP TEMP Quelle Ein/Aus Wählt die Signalquellen aus: PC, Drückt die Taste Power (Ein/Aus), Video, S-Video und YP um den Projektor ein- oder auszuschalten. Lampenanzeige Automatisch Die Lampenanzeige leuchtet auf, wenn die Lampe gewartet oder... -
Seite 10: Fuß Für Die Neigungseinstellung
Benutzerhandbuch BenQ DX/S660 DX/S650 Fuß für die Neigungseinstellung Der Projektor ist mit zwei Füßen mit Schnellverschluss für die Neigungseinstellung ausgestattet. Mit Hilfe der Tasten lässt sich der Neigungswinkel anpassen. Heben Sie den Projektor hoch, und drücken Sie auf die Einstellungstaste, um den Fuß... -
Seite 11: Beschreibung Der Fernbedienung
Benutzerhandbuch BenQ DX/S660 DX/S650 Beschreibung der Fernbedienung Die Fernbedienungssensoren befinden sich auf der Vorderseite und Rückseite des Projektors. Die maximale Reichweite zu den Sensoren beträgt 6 Meter. LED-Anzeige Laser-Pointer Ein/Aus Quelle Menü Beenden 3 Links/Trapez - 4 Rechts/Trapez + Leer... -
Seite 12: Batterien Einlegen Oder Austauschen
Benutzerhandbuch BenQ DX/S660 DX/S650 Batterien einlegen oder austauschen Schieben Sie die Legen Sie die Drücken Sie die Abdeckung wieder Batterie wie in Abdeckung des über das Fach, bis der Abbildung Batteriefachs nach sie hörbar gezeigt in das Fach unten, und schieben einrastet. -
Seite 13: Installation
Benutzerhandbuch BenQ DX/S660 DX/S650 INSTALLATION Bildgröße Stellen Sie den Projektor so weit vom Bildschirm entfernt auf, dass das Bild die gewünschte Größe hat (siehe folgende Tabelle). L Projektionsabstand Bildgröße (Max.) L. Projektions- Bildgröße (Min.) Diagonal A. Breite (cm) C. Höhe (cm) abstand (cm) B. - Seite 14 Benutzerhandbuch BenQ DX/S660 DX/S650 Anschließen an verschiedene Geräte Der Projektor lässt sich in wenigen Sekunden an Computer, Notebook, Videorecorder oder andere Systeme anschließen. Macintosh-Benutzer benötigen für den Anschluss jedoch einen Macintosh-Adapter (optionales Zubehör). Monitor PC Audio Nach RGB- Nach RGB-...
-
Seite 15: Betrieb
Benutzerhandbuch BenQ DX/S660 DX/S650 BETRIEB Einschalten Verbinden Sie das Netzkabel mit der Steckdose. Schalten Sie den Betriebsschalter ein. Drücken Sie die Taste POWER (Ein/Aus), um das Gerät einzuschalten. Die von innen beleuchtete Taste blinkt grün und bleibt grün, wenn das Gerät eingeschaltet wird. -
Seite 16: Digitale Schrägprojektions-Korrektur
Benutzerhandbuch BenQ DX/S660 DX/S650 Digitale Schrägprojektions-Korrektur Eine Schrägprojektion liegt vor, wenn das projizierte Bild entweder oben oder unten deutlich breiter ist. Um dies zu korrigieren, drücken Sie die Direkttaste KEYSTONE +/- (Trapez +/-) am Bedienfeld des Projektors oder auf der Fernbedienung, und verstellen Sie dann den Schieberegler mit der Beschriftung „Keystone“... -
Seite 17: Quellenauswahl
Benutzerhandbuch BenQ DX/S660 DX/S650 Quellenauswahl Wenn mehrere Eingangsquellen verfügbar sind, drücken Sie die Taste SOURCE (Quelle) am Bedienfeld des Projektors oder auf der Fernbedienung, um eine Auswahl zu treffen. Fernbedienung Projektor Source Auto Source Menüsystem Drücken Sie Menu (Menü), um das Hauptmenü aufzurufen, und drücken Sie oder um ein Untermenü... -
Seite 18: Menü "Anzeige
Benutzerhandbuch BenQ DX/S660 DX/S650 1. Menü "Anzeige" FUNKTION BESCHREIBUNG Korrigiert alle Schrägprojektionen im Bild. Schrägposition Stellt die Helligkeit des Bildes ein. Helligkeit Stellt den Unterschied zwischen hellen und dunklen Bereichen im Bild ein. Kontrast Ermöglicht das Vermeiden von Bildflackern. Phase *Diese Funktion ist in den Eingangsmodi Video oder S-Video nicht verfügbar. -
Seite 19: Menü "Bild
Benutzerhandbuch BenQ DX/S660 DX/S650 2. Menü "Bild" FUNKTION BESCHREIBUNG Seiten- Es sind drei Optionen für das Seitenverhältnis verfügbar. verhältnis 1. 1:1 2. 4:3 3. 16:9 Passt die horizontale Position des projizierten Bildes an. H-Lage Passt die vertikale Position des projizierten Bildes an. -
Seite 20: Menü "Quelle
Benutzerhandbuch BenQ DX/S660 DX/S650 3. Menü "Quelle" FUNKTION BESCHREIBUNG An die Wand montierte Projektion Standard Spiegel Rückwärtige Projektion An die Wand montierte und rückwärtige Projektion Quelle Wählt die Eingangsquelle: PC, Video, S-Video und YP Regelt die Lautstärke. Lautstärke Regelt die Höhen. -
Seite 21: Menü "Steuerung
Benutzer-Logo Ermöglicht dem Benutzer die Definition eines Logos, das beim Start des Systems auf dem Bildschirm angezeigt wird. Drei Modi sind verfügbar: Standard (BENQ-Logo), schwarzer Bildschirm und blauer Bildschirm. Setzt alle Einstellungen auf die werkseitig eingestellten Standard Werte zurück. -
Seite 22: Menü "Pip
Benutzerhandbuch BenQ DX/S660 DX/S650 5. Menü "PIP" Diese Funktionen sind nur im Eingangsmodus PC und bei PIP-Quelle Video oder S-Video verfügbar. FUNKTION BESCHREIBUNG Wählt die Quelle des PIP-Bildes aus. PIP-Quelle Aktiviert die Tasten 3 / 4, mit denen Sie zwischen folgenden vier Optionen wechseln können: Aus, Klein, Mittel, Groß. -
Seite 23: Ausschalten
Benutzerhandbuch BenQ DX/S660 DX/S650 Ausschalten Drücken Sie die Taste POWER (Ein/Aus). Es wird eine Warnmeldung eingeblendet. Drücken Sie die Taste POWER erneut, um den Projektor auszuschalten. Projektor Fernbedienung Der Ventilator läuft noch etwa zwei Minuten lang weiter. Schalten Sie den Betriebsschalter aus. -
Seite 24: Wartung
Benutzerhandbuch BenQ DX/S660 DX/S650 WARTUNG Lampeninformationen Lampe verwenden und auswechseln Wenn die Lampenanzeige rot aufleuchtet oder eine Nachricht angezeigt wird, die angibt, wann die Lampe ausgetauscht werden sollte, wechseln Sie die Lampe aus, oder wenden Sie sich an Ihren Händler. Eine alte Lampe kann zu einer Fehlfunktion des Projektors führen und in selten Fällen sogar explodieren. -
Seite 25: Lampenaustausch
Benutzerhandbuch BenQ DX/S660 DX/S650 Lampenaustausch Vorsicht Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen. Drücken Sie die Taste POWER (Ein/ Schritt 1 Aus), um den Projektor auszuschalten. Trennen Sie das Netzkabel von der Steckdose und dem Projektor. -
Seite 26: Lampenbetriebsstunden Zurücksetzen
Benutzerhandbuch BenQ DX/S660 DX/S650 Vorsicht Lassen Sie, um schwere Verbrennungen zu vermeiden, den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampe austauschen. Verringern Sie die Verletzungsgefahr und die Gefahr der Beschädigung von Bauteilen im Geräteinneren, indem Sie in scharfe Stücke zerbrochenes Lampenglas vorsichtig entfernen. -
Seite 27: Serviceinformationen
210 W-Lampenmodul ........60.J3004.001 Teile bestellen oder Informationen einholen Wenn Sie Informationen und Hilfe für Produkte, Informationen zum Service benötigen oder Zubehör bestellen möchten, besuchen Sie die Website von BENQ Corporation unter http://www.BenQ.com. Wartung... -
Seite 28: Fehleranalyse
Benutzerhandbuch BenQ DX/S660 DX/S650 FEHLERANALYSE Häufige Probleme und Lösungen PROBLEM LÖSUNGSVORSCHLAG • Stellen Sie sicher, dass das Netzkabel richtig in die Buchse des AC-Adapters eingesteckt ist. • Stellen Sie sicher, dass das Netzkabel richtig in die Steckdose KEIN STROM eingesteckt ist. -
Seite 29: Statusmeldungen
Benutzerhandbuch BenQ DX/S660 DX/S650 Statusmeldungen Bildschirmmeldungen Beschreibung Der Projektor sucht nach einem Eingangssignal. SUCHE Der Projektor hat das Eingangssignal identifiziert und SIGNAL WIRD ERFASST führt die Funktion zur automatischen Bildeinstellung aus. Die Frequenz des Eingangssignals überschreitet die des BEREICH Projektors. -
Seite 30: Technische Daten
Benutzerhandbuch BenQ DX/S660 DX/S650 TECHNISCHE DATEN Daten des Projektors Technische Daten Hinweis: Alle Daten können ohne Ankündigung geändert werden. Allgemeines Produktbezeichnung: Personal Projector Modell DX660/650 1024X768 XGA DS660/650 800X600 SVGA Optische Daten Anzeigesystem 1-CHIP DMD F-Wert der Linse F/2.6 Lampe... -
Seite 31: Timingtabelle
Benutzerhandbuch BenQ DX/S660 DX/S650 Timingtabelle Auflösung H Sync (kHz) V Sync (Hz) Bemerkung 640 x 350 31,5 70,1 640 x 400 37,9 85,1 VESA 720 x 400 31,5 70,0 720 x 400 37,9 85,1 VESA 640 x 480 31,5 60,0... -
Seite 32: Abmessungen
Benutzerhandbuch BenQ DX/S660 DX/S650 ABMESSUNGEN Einheit: mm Abmessungen...
