Inhaltszusammenfassung für BenQ CH100

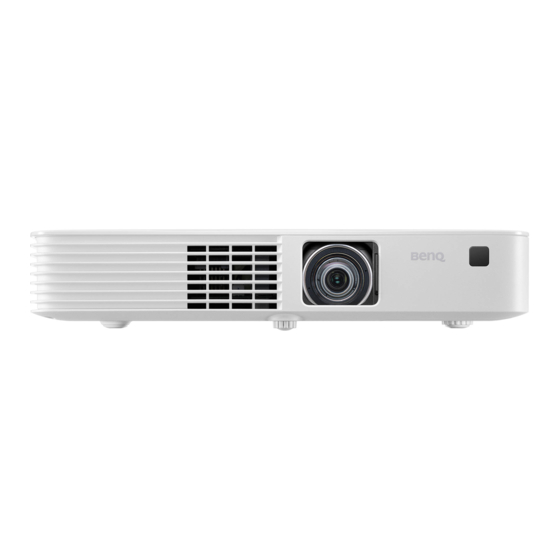

- Seite 1 CH100 Full HD Tragbarer LED Projektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Erweitertes OSD-Menü verwenden .. 48 Sicherheitshinweise .....3 Wartung......67 Überblick ......8 Pflege des Projektors......67 Lampeninformationen ......68 Leistungsmerkmale ........8 Signalleuchten.......... 70 Lieferumfang ..........9 Außenansicht des Projektors ....10 Fehlerbehebung ....71 Bedienelemente und Funktionen..11 Technische Daten ..... 72 Installation ...... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. Lesen Sie vor Inbetriebnahme In manchen Ländern ist die des Projektors dieses... - Seite 4 Tauschen Sie niemals elektronische Blockieren Sie nicht die Komponenten aus, wenn der Belüftungsöffnungen. Projektor nicht vom Stromnetz - Stellen Sie den Projektor nicht auf eine Decke, auf Bettzeug oder auf getrennt ist. eine andere weiche Oberfläche. - Bedecken Sie den Projektor nicht mit einem Tuch oder einem anderen Gegenstand.
- Seite 5 Fehlfunktionen des Projektors führen. Wenn Flüssigkeit in den Projektor eindringt, trennen Sie das Netzkabel von der Netzsteckdose, und setzen Sie sich mit BenQ in Verbindung, um den Projektor warten zu lassen. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät.
-
Seite 6: Deckenmontage Des Projektors
Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt. Der BenQ Projektormontagesatz ist im selben Fachgeschäft erhältlich, in dem Sie auch den BenQ-Projektor erworben haben. BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß... - Seite 7 Risikogruppe 2 Nach der Klassifikation der photobiologischen Sicherheit von Lampen und Lampensystemen ist dieses Produkt Risikogruppe 2, IEC 62471-5:2015. Möglicherweise wird gefährliche optische Strahlung von diesem Produkt emittiert. Schauen Sie nicht auf die eingeschaltete Lampe. Könnte schädlich für die Augen sein. Schauen Sie wie bei jeder hellen Quelle nicht direkt in den Lichtstrahl.
-
Seite 8: Überblick
Die Helligkeit der Lampe nimmt mit der Zeit ab und kann von den Herstellerangaben abweichen. Dies ist normal. • Wenn die LED-Anzeige rot leuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein. Wenden Sie sich dafür an Ihren BenQ Kundendienst vor Ort. Überblick... -
Seite 9: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 10: Außenansicht Des Projektors
EIN/AUS Taste/EIN/AUS Anzeige Vorderer IR- Fernbedienungssensor Objektivlinsenkappe Projektionslinse USB Type-A Anschluss Rückseite - Bietet Strom für das Aufladen eines HDMI/MHL Dongle, z.B. BenQ QCast (separat erhältlich). Siehe Seite Audioeingangsbuchse HDMI 1/MHL Eingangsanschluss Hinterer IR- Fernbedienungssensor Aussparung für Kensington- Untenansicht Schloss (Diebstahlschutz) Mini-B USB Anschluss - Für Wartungszwecke. -
Seite 11: Bedienelemente Und Funktionen
• Blockieren Sie nicht die Belüftungsöffnungen. Ein Blockieren der Belüftungsöffnungen kann dazu führen, dass der Projektor überhitzt und ausfällt. • Stellen Sie sicher, dass die Objektivabdeckung immer offen ist, wenn die Projektorlampe eingeschaltet ist. Bedienelemente und Funktionen Projektor EIN/AUS Taste/EIN/AUS Anzeige •... -
Seite 12: Fernbedienung
Fernbedienung Nach oben Taste Wenn das On-Screen Display (OSD) Menü aktiv ist: - Steuert nach oben zur Auswahl der gewünschten Menüelemente. Wenn das On-Screen Display (OSD) Menü nicht aktiv ist: - Öffnet das Vertikale Trapezkorrektur-Fenster. Verwenden Sie diese Taste für eine manuelle Korrektur verzerrter Bilder durch eine schräge Projektion. - Seite 13 Quelle 15. Nach rechts Taste Zeigt die Quellenauswahlleiste an. Wenn das On-Screen Display (OSD) Menü aktiv ist: Vorherig. - Steuert nach rechts zur Auswahl Gibt das vorherige Video, Audio, der gewünschten Menüelemente. Foto-Diashow oder Dokument - Nehmen Sie Anpassungen wie wieder (funktioniert nur mit z.B.
-
Seite 14: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. Stellen Sie sicher, dass sich zwischen der Fernbedienung und den IR-Sensoren keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten. -
Seite 15: Installation
EINSTELLUNGEN: Standard > EINSTELLUNGEN: Standard > Projektorposition > Rückseite Projektorposition > Decke hinten auszuwählen. auszuwählen. Für diese Variante ist eine spezielle Eine besondere Leinwand für Leinwand für rückwärtige Projektion rückwärtige Projektion und der BenQ- erforderlich ist. Projektormontagesatz sind erforderlich. Installation... -
Seite 16: Einstellen Der Bevorzugten Bildgröße Für Die Projektion
Einstellen der bevorzugten Bildgröße für die Projektion Die Größe des projizierten Bildes hängt vom Abstand zwischen Projektorlinse und Leinwand und dem Videoformat ab. Projektionsgrößen Mithilfe der folgenden Abbildung und Tabelle können Sie den Projektionsabstand ermitteln. Das Bildformat der Leinwand beträgt 16:9 und das des projizierten Bildes beträgt 16:9. 16:9 Leinwanddurchmesser Leinwand Mitte der Objektivlinse... -
Seite 17: Verbindungen
Verbindungen Anschluss der Stromquelle Stecken Sie ein Ende des mitgelieferten Netzkabels in die Netzteilbuchse. Verbinden Sie den Stecker des Netzkabels mit einer Steckdose. Die EIN/AUS Anzeige am Projektor leuchtet nach Anschließen des Netzkabels orange auf. • Verwenden Sie bitte nur das gelieferte Netzkabel, um mögliche Gefahren, z.B. Stromschlag und Feuer, zu vermeiden. -
Seite 18: Übersicht Möglicher Verbindungen
Die folgenden Illustrationen dienen lediglich der Veranschaulichung. Die auf der Rückseite des Projektors zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden. Notebook- oder Desktop-Computer A/V-Gerät Lautsprecher VGA (D-Sub) Kabel USB-Kabel HDMI-Kabel Adapterkabel für Component-Video zu VGA (D-Sub) Videostreaming Dongle (wie z.B. BenQ QCast) Audiokabel Verbindungen... -
Seite 19: Anschließen Eines Computers
Anschließen eines Computers Der Projektor verfügt über eine VGA (D-Sub) Eingangsbuchse, über die Sie eine Verbindung ® ® zu IBM -kompatiblen PCs und Macintosh -Computern herstellen können. Zum Anschließen an ältere Versionen von Macintosh-Computern wird ein Macintosh-Adapter benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: •... - Seite 20 • Verwendung eines HDMI Kabels Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Computers an. Schließen Sie das andere Ende des HDMI-Kabels an den HDMI-Eingangsanschluss des Projektors an. Verbindungen...
-
Seite 21: Anschluss An Ein Hdmi-Quellgerät
Anschluss an ein HDMI-Quellgerät Der Projektor verfügt über eine HDMI Eingangsbuchse, die Ihnen den Anschluss eines HDMI-Quellgerätes wie z.B. ein Blu-ray Player, ein DTV Tuner oder ein Bildschirm ermöglicht. HDMI (High-Definition Multimedia Interface) unterstützt eine unkomprimierte Videodatenübertragung zwischen kompatiblen Geräten, z.B. DTV-Tunern oder Blu-ray Playern und sendet Signale über ein einzelnes Kabel. -
Seite 22: Anschluss An Ein Mhl-Quellgerät
Anschluss an ein MHL-Quellgerät Dieser Projektor unterstützt MHL Geräte (MHL-aktiviert) durch die Nutzung der HDMI Eingangsbuchse. Sie können Ihr MHL-aktiviertes Mobilgerät mit einem MHL-Kabel an den Projektor anschließen, um hochauflösendes Video flüssig wiederzugeben. MHL (Mobile High-definition Link) unterstützt eine unkomprimierte Video- und Audioübertragung zwischen kompatiblen Geräten wie Mobiltelefonen, Tablets und anderen tragbaren Geräten der Unterhaltungselektronik und sendet das Signal über ein einzelnes Kabel. -
Seite 23: Anschluss An Einen Video Streaming Dongle
Anschluss an einen Video Streaming Dongle Ein Video Streaming Dongle wie z.B. BenQ QCast (separat erhältlich) ermöglicht Ihnen die Durchführung der drahtlosen Projektion von Ihrem Smart-Gerät oder Computer. • Stellen Sie vor der Herstellung der Verbindung sicher, dass der Projektor eingeschaltet ist. -
Seite 24: Anschluss Des Dongle An Den Hdmi 3/Micro-B Eingangsanschluss
Anschluss des Dongle an den HDMI 3/MICRO-B Eingangsanschluss Stellen Sie den Projektor auf einer flachen Unterlage mit der Unterseite nach oben zeigend auf. Lösen Sie die Schraube, welche die HDMI 3/MICRO-B Abdeckung sichert und öffnen Sie die Abdeckung. Schließen Sie das USB-Kabel im Inneren des Projektors an den USB-Anschluss am Dongle an und anschließend den Dongle an den HDMI 3/MICRO-B Eingangsanschluss. -
Seite 25: Anschluss Eines Component-Video-Quellgerätes
Anschluss eines Component-Video- Quellgerätes Prüfen Sie, ob das Videogerät, das als Videoquelle dienen soll, über freie Component-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 26: Anschluss Eines Externen Lautsprechers
Anschluss eines externen Lautsprechers Sie können Ton über einen extrenen Lautsprecher anstatt des internen Lautsprechers des Projektors wiedergeben. Projektor an eine externe Lautsprecherquelle anschließen: Schließen Sie ein geeignetes Stereokabel an den externen Lautsprecher und die Audioausgangsbuchse am Projektor an. Wenn das Audiokabel mit der Audioausgangsbuchse verbunden ist, wird der interne Lautsprecher des Projektors stumm gestellt. -
Seite 27: Bedienung
Bedienung Einschalten des Projektors Stellen Sie sicher, dass Sie den Projektor richtig an den Projektor angeschlossen haben. Siehe "Anschluss der Stromquelle" auf Seite Öffnen Sie die Objektivabdeckung, bevor Sie den Projektor einschalten. Stellen Sie sicher, dass die Objektivabdeckung immer offen ist, wenn die Projektorlampe eingeschaltet ist. - Seite 28 Die folgenden Bildschirmabbildungen des Setup-Assistenten dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Schritt 1: Festlegen der Projektorposition. Schritt 2: Festlegen der OSD-Sprache. iii. Schritt 3: Festlegen der Vertikale Trapezkorrektur. Weitere Informationen über die vertikale Schrägposition finden Sie unter "Korrektur der Schrägprojektion"...
-
Seite 29: Ausschalten Des Projektors
Der Projektor beginnt dann automatisch mit der Suche nach verfügbaren Eingangssignalen. Das aktuelle Eingangssignal, das gesucht wird, erscheint auf dem Bildschirm. Sollte der Projektor kein geeignetes Signal finden, erscheint die Meldung Kein Signal. Sie können auf drücken, um Ihr gewünschtes Eingangssignal auszuwählen. -
Seite 30: Projektor Sichern
Wenn Sie den Signalton deaktivieren möchten, siehe "Ton Ein/Aus" auf Seite 57 für weitere Einzelheiten. Wenn Sie beabsichtigen, den Projektor für einen längeren Zeitraum nicht zu verwenden, ziehen Sie das Netzkabel aus der Netzsteckdose heraus. Vermeiden Sie nach Möglichkeit das Wiedereinschalten des Projektors direkt nach dem Ausschalten, da eine übermäßige Hitze die Lampennutzungsdauer verringern kann. -
Seite 31: Wenn Sie Das Passwort Vergessen Haben
Wählen Sie Passwort ändern und drücken Sie auf , um das NEUES PASSWORT EINGEBEN-Fenster anzuzeigen. NEUES PASSWORT EINGEBEN Zurück Wie im Bild zu sehen ist, stehen die vier Pfeiltasten ( ) jeweils für die 4 Stellen (1, 2, 3, 4). Verwenden Sie die Pfeiltaste, um ein sechsstelliges Kennwort einzurichten. -
Seite 32: Passwortrückruf Einleiten
Beenden Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an den BenQ-Kundendienst in Ihrer Nähe, um die Nummer zu dekodieren. Sie werden u.U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 33: Passwort-Funktion Deaktivieren
Sie haben damit erfolgreich ein neues Passwort eingerichtet. Geben Sie beim nächsten Einschalten des Projektors dieses Passwort ein. Drücken Sie auf , um die Änderungen zu speichern und das Menü zu beenden. Passwort-Funktion deaktivieren Wechseln Sie hierzu zuerst zum Erweitert OSD-Menü (siehe Seite 40 für Einzelheiten). -
Seite 34: Auswahl Einer Eingangsquelle
Auswahl einer Eingangsquelle Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings wird nur das Signal eines der Geräte als Vollbild angezeigt. Beim Start des Projektors sucht dieser automatisch nach verfügbaren Signalen. Wenn Sie möchten, dass der Projektor immer automatisch nach den Signalen sucht: •... -
Seite 35: Umbenennen Einer Eingangsquelle
Umbenennen einer Eingangsquelle Sie können die aktuelle Eingangsquelle auf der Quellenauswahlleiste umbenennen. Wechseln Sie hierzu zuerst zum Erweitert OSD-Menü (siehe Seite 40 für Einzelheiten). Drücken Sie auf und verwenden Sie anschließend , um zum EINSTELLUNGEN: Standard Menü zu wechseln. Drücken Sie auf , um Quelle umben. -
Seite 36: Automatische Einstellung Des Bildes
Bildschärfe feineinstellen Drehen Sie den Fokusring, um das Bild zu schärfen. Automatische Einstellung des Bildes In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie hierfür auf . Innerhalb von 3 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein. -
Seite 37: Korrektur Der Schrägprojektion
Korrektur der Schrägprojektion Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies manuell zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden Schritte durchführen. -
Seite 38: Ausblenden Des Bildes
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums vollständig auf den Präsentator zu lenken, können Sie: drücken, um das Projektionsbild auszublenden. Erneut auf oder eine beliebige Taste drücken, um das Bild wiederherzustellen. Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls auf der Linse befindliche Objekte erhitzen oder verformen können oder es zu Brandgefahr kommen kann. -
Seite 39: Menüfunktionen
Menüfunktionen Info zu den OSD-Menüs Der Projektor besitzt 2 unterschiedliche, mehrsprachige OSD-Menüs, über die Sie Anpassungen und Einstellungen am Projektor und am projizierten Bild vornehmen können: • Standard OSD-Menü: Enthält grundlegende Menüfunktionen (siehe "Standard OSD- Menü verwenden" auf Seite 41). •... -
Seite 40: Wenn Der Projektor Ein Videosignal Empfängt
Sehen Sie die folgenden Anweisungen, wenn Sie vom Standard OSD-Menü zum Erweitert OSD-Menü wechseln möchten: Wechseln Sie mit den Pfeiltasten ( ) durch die Menüelemente und bestätigen Sie mit ein ausgewähltes Menüelement. • Wenn der Projektor ein Videosignal empfängt: i. Wechseln Sie zum Einstel.-Menü > Menütyp und drücken Sie auf ii. -
Seite 41: Standard Osd-Menü Verwenden
iv. Drücken Sie auf , um das Standard OSD-Menü aufzurufen. Wenn Sie den Projektor das nächste Mal einschalten, können Sie das Standard OSD-Menü aufrufen, indem Sie auf drücken. Standard OSD-Menü verwenden Abhängig davon, ob der Projektor ein Videosignal empfängt oder nicht stehen im Standard OSD-Menü... -
Seite 42: Untermenüs Und Beschreibungen
Standard Erweitert Für Informationen über das Wechseln vom OSD-Menü zum OSD-Menü Seite 40 siehe Menü Untermenüs und Beschreibungen Hiermit wählen Sie einen voreingestellten Bildmodus aus, der zu Ihrem Betriebsumfeld und dem Bildtyp des Eingangssignals passt. Die voreingestellten Bildmodi werden im Folgenden beschrieben: •... - Seite 43 Menü Untermenüs und Beschreibungen Die native Anzeigeauflösung dieses Projektors besitzt das Bildformat 16:9. Sie können diese Funktion aber dazu nutzen, das projizierte Bild in einem anderen Bildformat anzuzeigen. • Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler oder vertikaler Breite anzupassen.
-
Seite 44: Hdmi-Format
Menü Untermenüs und Beschreibungen Wählen Sie Ein aus, um den internen Lautsprecher des Projektors und die Ausgabe über die Audiobuchse vorübergehend zu deaktivieren. Ton aus Wählen Sie zur Wiederherstellung der Audioausgabe Aus aus. • Drücken Sie auf , um das Untermenü zu öffnen. •... - Seite 45 Menü Untermenüs und Beschreibungen Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück. • Einst. Die folgenden Einstellungen bleiben unverändert: zurücksetzen "Schrägposition", "Projektorposition", "Quelle umben.", "Lampentimer zurücks.", "Testmuster", "Höhenmodus", "Passwort" und "Tastensperre". Hiermit werden die folgenden Informationen über den Projektor angezeigt. •...
-
Seite 46: Standard Osd-Menü - Ohne Empfang Von Signal
Standard OSD-Menü - ohne Empfang von Signal Empfängt der Projektor kein Eingangssignal, stehen nur die Untermenüs von Einstel. unter dem Standard OSD-Menü - bei Empfang von Signal zur Verfügung. Nicht zur Verfügung stehende Menüoptionen sind grau untermalt. Um auf das OSD-Menü zuzugreifen, drücken Sie auf •... - Seite 47 Menü Untermenüs und Beschreibungen Aktivieren Sie diese Funktion, um die Farbe des projizierten Bildes zu korrigieren, wenn die Projektionsfläche nicht weiß ist. Wandfarbe Sie können mit den folgenden Optionen eine Farbe auswählen, welche der Projektionsfläche ähnlich ist: Hellgelb, Rosa, Hellgrün oder Blau. Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück.
-
Seite 48: Erweitertes Osd-Menü Verwenden
Erweitertes OSD-Menü verwenden Das Erweitert OSD-Menü enthält alle Menüfunktionen. Hauptmenüsymbol Hauptmenüname BILD Bildmodus Grafik (sRGB) Auswahlleiste Benutzermodusverw. Helligkeit Kontrast Status Color Enhancer Untermenüs Farbton Pixel Enhancer Farbtemperatur Normal LED-Modus Erweitert… Aktuellen Bildmodus zurücks. PC / Component Beenden Aktuelle Eingangsquelle Drücken Sie auf , um zum vorherigen Fenster zurückzukehren oder um das Menü... -
Seite 49: Untermenü
BILD-Menü Untermenü Funktionen und Beschreibungen Hiermit wählen Sie einen voreingestellten Bildmodus aus, der zu Ihrem Betriebsumfeld und dem Bildtyp des Eingangssignals passt. Die voreingestellten Bildmodi werden im Folgenden beschrieben: • Hell: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen. - Seite 50 Untermenü Funktionen und Beschreibungen Die Funktionen stehen nur zur Verfügung, wenn "Bildmodus" auf "Benutzer" eingestellt ist. • Einst. laden von Ermöglicht Ihnen das manuelle Anpassen eines voreingestellten Bildmodus und macht diesen zu einer verfügbaren Option in der Bildmodusliste. Wechseln Sie nach BILD > Bildmodus. Wählen Sie anschließend Benutzer.
-
Seite 51: Helligkeit
Untermenü Funktionen und Beschreibungen Hiermit stellen Sie die Helligkeit des Bildes ein. Beim Anpassen dieser Einstellung erscheinen die schwarzen Bildbereiche satt schwarz wirken und in dunklen Bildbereichen sind dennoch Details zu erkennen. Je höher der Wert ist, desto heller ist das Bild; bei einem Helligkeit niedrigeren Wert wird das Bild entsprechend dunkler. - Seite 52 Untermenü Funktionen und Beschreibungen Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach empfangenem Signaltyp unterscheiden. • Normal: Behält das normale Weiß bei. • Kalt: Lässt Bilder bläulich-weiß erscheinen. • Native Lampe: Mit der Original-Farbtemperatur der Lampe und stärkerer Helligkeit.
-
Seite 53: Gamma-Auswahl
• Gamma-Auswahl Gamma beschreibt die Beziehung zwischen Eingangsquelle Erweitert… und Bildhelligkeit. • 1,6/1,8/2,0/2,1/BenQ: Wählen Sie diese Werte ganz nach Bedarf aus. • 2,2/2,3: Erhöht die durchschnittliche Helligkeit des Bildes. Eignet sich am besten für helle Umgebungen, z. B. Besprechungszimmer oder Wohnzimmer. - Seite 54 Untermenü Funktionen und Beschreibungen • Farbmanagement In den meisten Installationssituationen ist die Farbverwaltung nicht nötig, z. B. in einem Klassenraum, in einem Besprechungsraum oder in einem Wohnzimmer, wo das Licht eingeschaltet bleibt oder wo Licht durch Fenster von außen herein scheinen kann. Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B.
- Seite 55 Untermenü Funktionen und Beschreibungen Drücken Sie auf , um FTn auszuwählen und stellen Sie den Bereich mit ein. Je größer der Bereich ist, desto mehr der zwei benachbarten Farben sind in der Farbe enthalten. In dieser Abbildung können Grün Gelb Sie sehen, in welcher Beziehung die Farben miteinander stehen.
-
Seite 56: Filmmodus
Untermenü Funktionen und Beschreibungen • Geräuschreduktion Reduziert die elektrischen Bildstörungen, die durch unterschiedliche Medien-Player hervorgerufen werden können. Je höher der Wert ist, desto weniger Störungen gibt Erweitert… • Filmmodus (Fortsetzung) Hiermit können Sie die Bildqualität verbessern, wenn Sie ein Composite-Bild von einer Film-DVD oder einem Blu-ray- Datenträger verwenden. - Seite 57 Audioeinr.-Menü Untermenü Funktionen und Beschreibungen Tonmodus nutzt MaxxAudio Klangverbesserungstechnologie, die Wellenalgorithmen beinhaltet, um große Wirkungen der Bässe und Höhen zu erreichen und Ihnen ein filmisches Klangerlebnis zu bieten. Die folgenden voreingestellten Tonmodus Soundmodi stehen bereit: Motion-Video, Musik und Kino. Ist die Ton aus -Funktion aktiviert, wird "Tonmodus" die Ton aus -Funktion deaktivieren.
-
Seite 58: Anzeige-Menü
Anzeige-Menü Untermenü Funktionen und Beschreibungen Die native Anzeigeauflösung dieses Projektors besitzt das Bildformat 16:9. Sie können diese Funktion aber dazu nutzen, das projizierte Bild in einem anderen Bildformat anzuzeigen. • Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler oder vertikaler Breite anzupassen. -
Seite 59: Einstellungen
Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Projektors angezeigt wird. Sie können den Startbild BenQ-Logo-Bildschirm, den Schwarz-Bildschirm oder den Blau-Bildschirm auswählen. Der Projektor kann an der Decke eines Raumes oder hinter Projektorposition einer Leinwand mit einem oder mehreren Spiegeln installiert werden. -
Seite 60: Menüeinstellungen
Untermenü Funktionen und Beschreibungen Wenn die Funktion auf Ein gestellt ist, wird der Projektor automatisch eingeschaltet, sobald er über das Netzkabel mit Strom versorgt wird. Wenn die Funktion auf Aus gestellt ist, Direkt Strom Ein müssen Sie den Projektor durch Drücken auf Projektor oder auf der Fernbedienung einschalten. -
Seite 61: Hdmi-Einstellungen
EINSTELLUNGEN: Erweitert-Menü Untermenü Funktionen und Beschreibungen • Lampentimer zurücks. Aktivieren Sie diese Funktion nur, nachdem eine neue Lampe eingesetzt wurde. Wenn Sie Zurücksetzen auswählen, wird eine Erfolgreich zurückgesetzt Meldung angezeigt, um Ihnen mitzuteilen, dass die Lampenzeit auf "0" zurückgesetzt wurde. Lampeneinstellungen •... -
Seite 62: Tastensperre
Untermenü Funktionen und Beschreibungen Der Modus für den Einsatz des Projektors in Gebieten, die hoch gelegen sind oder in denen hohe Temperaturen herrschen. Aktivieren Sie die Funktion, wenn Sie den Projektor an einem Ort 1500 m–3000 m über dem Meeresspiegel mit einer Umgebungstemperatur von 0°C- 30°C verwenden. -
Seite 63: Informationen -Menü
Untermenü Funktionen und Beschreibungen Wenn Sie Ein auswählen, funktionieren alle Anzeigen am Projektor normal. Siehe "Signalleuchten" auf Seite Wenn Sie Aus auswählen, erlöschen alle LED-Anzeigen (EIN/AUS, TEMP (Temperatur), LED), nachdem Sie den LED-Anzeige Projektor ausgeschaltet haben und der Splash-Bildschirm angezeigt wird. Wenn aber der Projektor nicht ordnungsgemäß... -
Seite 64: Erweitert Osd-Menü-Struktur
Color Enhancer 0–100 Farbton 0–100 Pixel Enhancer 0–15 Farbtemperatur Normal/Kalt/Native Lampe/Warm BILD LED-Modus Normal/Sparmodus Farbsättigung 0 IRE/7,5 IRE Schwarz 1,6/1,8/2,0/2,1/2,2/ Gamma-Auswahl 2,3/2,4/2,6/2,8/BenQ Erweitert… Primärfarben/FTn/ Farbmanagement Verstärkung/ Sättigung Geräuschreduktion 0–31 Filmmodus Ein/Aus Aktuellen Zurücksetzen/Abbrechen Bildmodus zurücks. Tonmodus Motion-Video/Musik/Kino Ton aus Ein/Aus Audioeinr. -
Seite 65: Untermenü Optionen
Hauptmenü Untermenü Optionen Sprache Hintergrundfarbe Schwarz/Blau/Violett Startbild BenQ/Schwarz/Blau Vorderseite/Decke vorne/Rückseite/ Projektorposition Decke hinten EINSTELLUNGEN: Deaktiviert/5 min/10 min/15 min/20 min/ Auto-Aus Standard 25 min/30 min Direkt Strom Ein Ein/Aus Menütyp Standard/Erweitert Mitte/Oben links/ Menüposition Oben rechts/Unten rechts/Unten links Menüeinstellungen Immer ein/5 s/10 s/ Menü-Anzeigezeit... - Seite 66 Hauptmenü Untermenü Optionen Quelle Bildmodus Auflösung Informationen Farbsystem LED-Betriebsdauer Firmware-Version Menüfunktionen...
-
Seite 67: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Projektionslinse reinigen. Entfernen Sie keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 68: Lagerung Des Projektors
Lagerung des Projektors Wenn Sie den Projektor über längere Zeit einlagern müssen, gehen Sie wie folgt vor: • Vergewissern Sie sich, dass die Temperatur und Feuchte des Lagerortes innerhalb des für den Projektor empfohlenen Bereiches liegen. Lesen Sie die relevanten Angaben unter "Technische Daten"... -
Seite 69: Lampenbetriebszeit Verlängern
Lampenbetriebszeit verlängern Die Projektionslampe ist ein Verschleißteil. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im Erweitert OSD-Menü vornehmen. Unter Seite 40 erfahren Sie, wie Sie das Erweitert OSD-Menü aufrufen können. Einstellung Lampenleistung Wenn Sie den Projektor in den Sparmodus versetzen, verlängert sich auch die Betriebsdauer der Lampe. -
Seite 70: Signalleuchten
Signalleuchten Signalleuchte Status und Beschreibung TEMP EIN/AUS (Temperatur) Systemmeldungen Orange Standby-Modus Grün Einschalten Blinkend Grün Normaler Betrieb Orange Normale Abkühlung beim Ausschalten Blinkend Lade herunter Scaler Herunterfahren fehlgeschlagen Blinkend Scaler Zurücksetzen fehlgeschlagen Burn-in Meldungen Grün Burn-in Ein Grün Grün Grün Burn-in Aus Lampenanzeigen Lampe1 Fehler im normalen Betrieb... -
Seite 71: Fehlerbehebung
Fehlerbehebung Der Projektor lässt sich nicht einschalten. Ursache Lösung Verbinden Sie das Netzteil mit dem DC Eingang am Projektor, verbinden Sie das Netzkabel mit dem Über das Netzkabel wird kein Strom AC-Eingang des Netzteils, verbinden Sie das zugeführt. Netzkabel mit der Steckdose. Wenn die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 72: Technische Daten
Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Allgemein Produktname Full HD Tragbarer LED Projektor Modellname CH100 Optische Daten Auflösung 1920 x 1080 Anzeigesystem 1-CHIP DLP-System F-Wert des Objektivs F = 1,5 Lampe R, G, B LED Projektionsverhältnis... -
Seite 73: Abmessungen
Ausgänge USB-A Typ Bereitstellung von Strom für einen HDMI/MHL Dongle (separat erhältlich) Audioausgang 3,5 mm Stereo Mini-Buchse x 1 Lautsprecher 5 Watt x 2 Umgebungsbedingungen Betriebstemperatur 0°C–40°C auf Meereshöhe (nicht kondensierend) Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb Höhenlage bei Betrieb 0–1499 m bei 0°C–35°C 1500–3000 m bei 0°C–30°C (Höhenmodus eingeschaltet) Abmessungen... -
Seite 74: Deckenmontage
Deckenmontage Schrauben für Deckenmontage: M4 (Max. L = 25 mm; Min. L = 20 mm) Technische Daten... -
Seite 75: Timingtabelle
1024 x 768 XGA_85 84,997 68,667 XGA_120 119,989 97,551 (Reduce Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 BenQ Notebook 1024 x 576 60,0 35,820 Timing BenQ Notebook 1024 x 600 64,995 41,467 Timing 1280 x 720 1280 x 720_60... -
Seite 76: Unterstütztes Timing Für Component Video-Eingang
Bildwiederholfrequenz Horizontale Auflösung Modus (Hz) Frequenz (kHz) SXGA_60 60,020 63,981 1280 x 1024 SXGA_75 75,025 79,976 SXGA_85 85,024 91,146 1280 x 960_60 60,000 60,000 1280 x 960 1280 x 960_85 85,002 85,938 1360 x 768 1360 x 768_60 60,015 47,712 1440 x 900 WXGA+_60 59,887... -
Seite 77: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang
Unterstütztes Timing für HDMI (HDCP)-Eingang Video-Timings: Vertikalfrequenz Horizontale Timing Auflösung (Hz) Frequenz (kHz) 480i 720 (1440) x 480 59,94 15,73 480p 720 x 480 59,94 31,47 576i 720 (1440) x 576 15,63 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 720/60p 1280 x 720... - Seite 78 1024 x 768 XGA_85 84,997 68,667 XGA_120 119,989 97,551 (Reduce Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 BenQ Notebook 1024 x 576 60,00 35,820 Timing BenQ Notebook 1024 x 600 64,995 41,467 Timing 1280 x 720 1280 x 720_60...
-
Seite 79: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das Produkt... -
Seite 80: Haftungseinschränkung
BenQ Corporation inhaltliche Änderungen ohne weitere Benachrichtigung vor. *DLP, Digital Micromirror Device und DMD sind Marken von Texas Instruments. Alle anderen Marken sind Eigentum der jeweiligen Inhaber. Patente Bitte gehen Sie zu http://patmarking.benq.com/, um mehr über die BenQ Projektor Patentabdeckung zu erfahren. Informationen zu Garantie und Copyright...
