Inhaltszusammenfassung für BenQ MX662

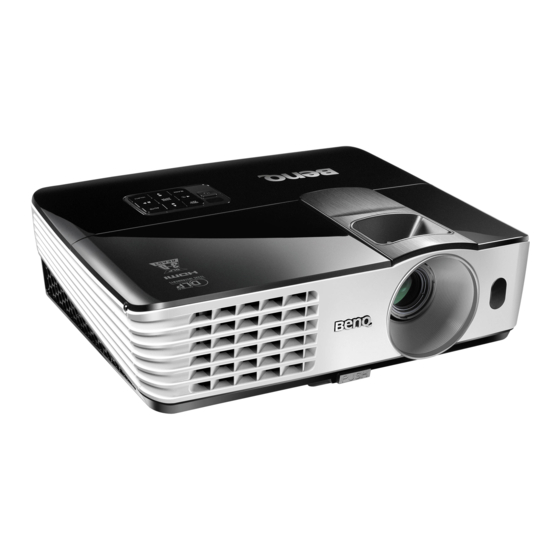

- Seite 1 MX662/MW663 Digitalprojektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichniss Wichtige Verwendung des Testmusters..... 36 Verwendung der Lernvorlagen.... 36 Sicherheitshinweise ..... 3 Präsentation von einem USB Einleitung ....... 7 Reader aus..........37 Ausschalten des Projektors....38 Leistungsmerkmale ........7 Direktes Ausschalten......38 Lieferumfang..........8 Menübedienung ........39 Außenansicht des Projektors ....9 Wartung ...... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. Sicherheitshinweise Lesen Sie vor Inbetriebnahme des In manchen Ländern ist die... - Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des Sorgen Sie für einen sicheren und Betriebs extrem heiß. Lassen Sie bei stabilen Stand des Geräts. Andernfalls einem Lampenwechsel zunächst den kann es herunterfallen und beschädigt Projektor ca. 45 Minuten lang werden. abkühlen, bevor Sie das Lampenelement entfernen.
- Seite 5 Sicherheitshinweise (Fortsetzung) Stellen Sie den Projektor nicht an Blockieren Sie nicht die folgenden Standorten auf: Belüftungsöffnungen. - Orte mit unzureichender Belüftung oder - Stellen Sie den Projektor nicht auf eine unzureichendem Platz. Der Abstand zur Decke, auf Bettzeug oder auf eine andere Wand muss mindestens 50 cm betragen, weiche Oberfläche.
-
Seite 6: Deckenmontage Des Projektors
Gefahr, dass der Projektor aufgrund in den Projektor eingedrungen ist, einer unsachgemäßen Befestigung mit trennen Sie das Netzkabel von der Steckdose, und setzen Sie sich mit BenQ falschen/zu kurzen Schrauben von der in Verbindung, um den Projektor Decke fällt. reparieren zu lassen. -
Seite 7: Einleitung
• 3D Funktion unterstützt Verschiedene 3D-Formate machen die 3D-Funktion flexibler. Bei Anzeige der Bilder mit einer deutlichen Tiefenwirkung können Sie eine 3D-Brille von BenQ tragen, um 3D-Filme, Videos und Sportereignisse in einer realistischeren Weise zu erleben. • Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und steht in direkter Relation zum... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. *Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert. -
Seite 9: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Bedienelemente und Funktionen" auf Seite 10 für Einzelheiten.) Lampenabdeckung Lüftungsöffnung (Auslass für heiße Luft) Schnellverriegelungstaste Schutzkappe Fokus- und Zoomring Einlass (für kalte Luft) Lautsprechergitter Vorderer IR-Fernbedienungssensor Projektionslinse RS232-Anschluss USB-Anschlüsse HDMI-Eingabeanschluss Signalausgangsbuchse für RGB Signaleingangsbuchse für RGB (PC)/ Component-Video (YPbPr/YCbCr) Rück-/Unterseite... -
Seite 10: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Fokusring POWER-Kontrollleuchte Stellen Sie hiermit den Fokus des Leuchtet oder blinkt auf, wenn der projizierten Bildes ein. Projektor in Betrieb ist. Zoomring 10. TEMPerature-Signalleuchte Stellen Sie hiermit die Größe des Bildes Leuchtet rot auf, wenn die Temperatur ein. -
Seite 11: Fernbedienung
Fernbedienung Aspect Dient der Auswahl des projizierten Bildformates. 10. Page Up/Page Down Dient dem Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf Bild- nach-oben- und Bild-nach-unten-Befehle reagiert (z. B. Microsoft PowerPoint). 11. Digital Zoom (+, -) Vergrößert oder verkleinert das projizierte Bild. -
Seite 12: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. Stellen Sie sicher, dass sich zwischen der Fernbedienung und den IR-Sensoren keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten. -
Seite 13: Aufstellen Des Projektors
Auf- Beachten Sie, dass für diese Variante eine und Abbau am besten geeignet. spezielle Leinwand für rückwärtige Projektion sowie der BenQ- Deckenmontagesatz erforderlich ist. Stellen Sie Decke hinten im Menü EINSTELLUNGEN: Standard > Projektor Installation ein, nachdem Sie den Projektor eingeschaltet haben. -
Seite 14: Bildgröße Einstellen
Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung und das Videoformat beeinflusst. Projektionsgrößen Siehe "Abmessungen" auf Seite 57 für die Abmessungen der Linsenmitte dieses Projektors, bevor Sie die geeignete Position ermitteln. MX662 Maximaler Zoom Minimaler Zoom Leinwand Mitte der Objektivlinse Vertikaler Versatz Projektionsabstand Das Bildseitenverhältnis beträgt 4:3 und das projizierte Bild 4:3... - Seite 15 Alle Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
-
Seite 16: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •... -
Seite 17: Anschließen Von Videoquellgeräten
• Der D-Sub-Ausgang ist nur dann funktionsfähig, an der COMPUTER 1-Buchse ein entsprechendes D-Sub-Eingangssignal eingeht. • Wenn Sie diese Art der Verbindung verwenden möchten, während sich der Projektor im Standbymodus befindet, stellen Sie sicher, dass die Funktion Monitor Aus im Menü EINSTELLUNGEN: Erweitert aktiviert ist. -
Seite 18: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Netzsteckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER-Kontrollleuchte am Projektor nach Anschließen des Netzkabels orange aufleuchtet. -
Seite 19: Einstellen Des Projizierten Bildes
• Wenn die Frequenz/Auflösung des Eingangssignals den Betriebsbereich des Projektors überschreitet, wird die Meldung "Bereich überschritten" auf einer leeren Leinwand angezeigt. Wechseln Sie zu einem Eingangssignal, das mit der Auflösung des Projektors kompatibel ist, oder legen Sie für das Eingangssignal eine niedrigere Einstellung fest. -
Seite 20: Feinabstimmung Von Bildgröße Und Bildschärfe
Feinabstimmung von Bildgröße und Bildschärfe Stellen Sie die gewünschte Bildgröße Machen Sie das Bild schärfer, indem mit dem Zoomrad ein. Sie am Fokusring drehen. Korrektur der Schrägprojektion Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies zu korrigieren, gehen Sie manuell vor, indem Sie EINEN der folgenden Schritte ausführen. -
Seite 21: Verwendung Der Menüs
Schrägposition Projektor Installation Tisch vorne Position Menüeinstellungen Phase Betriebseinstellungen H-Größe Vorne+Oben Fernempfänger Digitaler Zoom Bedientastenfeldsperre Hintergrundfarbe BenQ Lernvorlage Startbild BenQ Analog RGB MENÜ Beenden Analog RGB MENÜ Beenden Drücken Sie auf , um Sprache zu markieren, und drücken Sie anschließend auf MODE/ ENTER. -
Seite 22: Projektor Sichern
Tisch vorne Menüeinstellungen zum Hauptmenü, der zweite schließt das Betriebseinstellungen OSD-Menü. Fernempfänger Vorne+Oben Bedientastenfeldsperre Hintergrundfarbe BenQ Startbild BenQ Analog RGB MENÜ Beenden Projektor sichern Kabel mit Sicherheitsschloss verwenden Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. -
Seite 23: Wenn Sie Das Passwort Vergessen Haben
Notieren Sie die Nummer und schalten Sie Rückrufcode: den Projektor aus. 255 255 255 255 Wenden Sie sich an einen BenQ- Kundendienst in Ihrer Nähe, um die MENÜ Beenden Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 24: Passwort Ändern
Passwort ändern Öffnen Sie das OSD-Menü, und gehen Sie zum Menü EINSTELLUNGEN: Erweitert> Sicherheitseinstell. > Passwort ändern. Drücken Sie auf MODE/ENTER. Die Meldung „AKTUELLES PASSWORT EINGEBEN“ wird angezeigt. Geben Sie das alte Passwort ein. i. Wenn das Passwort richtig ist, wird eine weitere Meldung „NEUES PASSWORT EINGEBEN“... -
Seite 25: Wechseln Des Eingangssignals
• Die native Anzeigeauflösung dieses Projektors besitzt das Bildformat 4:3 (MX662)/16:10 (MW663). Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das Bildformat, auf den Projektor angepasst, wobei es zu Verzerrungen und zum Verschwimmen des Bildes kommen kann. -
Seite 26: Vergrößern Des Bildes Und Suche Nach Details
Vergrößern des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Fernbedienung benutzen Drücken Sie auf Digital Zoom+/- , um die Zoomleiste anzuzeigen. Drücken Sie auf Digital Zoom+, um die Mitte des Bildes zu vergrößern. -
Seite 27: Über Das Bildformat
In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. • In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto Skaliert ein Bild proportional, MW663 MX662 um es an die native Auflösung des Projektors in horizontaler oder vertikaler Breite anzupassen. Diese Funktion eignet sich für das 15:9-Bild... -
Seite 28: Optimierung Der Bildqualität
16:9: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem 16:9-Bild für Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt. -
Seite 29: Einstellung Des Benutzer 1/Benutzer 2 Modus
Kino-Modus: Eignet sich für das Abspielen von farbintensiven Filmen, Videoclips von Digitalkameras oder DVs über den PC-Eingang, wenn die Umgebung abgedunkelt ist (wenig Licht). 3D-Modus: Geeigent für die Wiedergabe von 3D-Bildern und 3D-Videoclips. Benutzer 1/Benutzer 2-Modus: Stellt die Einstellungen wieder her, die basierend auf den aktuell verfügbaren Bildmodi benutzerdefiniert wurden. -
Seite 30: Einstellung Von Farbton
Einstellung von Farbton Je höher der Wert ist, desto intensiver wird die Rottönung des Bildes. Je niedriger der Wert ist, desto intensiver ist die Grüntönung des Bildes. Einstellung von Bildschärfe Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild. - Seite 31 3D-Farbverwaltung In den meisten Installationssituationen ist die Farbverwaltung nicht nötig, z. B. in einem Klassenraum, in einem Besprechungsraum oder in einem Wohnzimmer, wo das Licht eingeschaltet bleibt oder wo Licht durch Fenster von außen herein scheinen kann. Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden.
-
Seite 32: Einstellen Des Präsentations-Timers
Drücken Sie auf , um Zunahme zu markieren. Stellen Sie die Werte dann ganz nach Bedarf ein, indem Sie auf drücken. Die Kontraststufe der von Ihnen ausgewählten Primärfarbe wird beeinflusst. Jede Einstellung wird direkt auf dem Bild sichtbar sein. Wiederholen Sie die Schritte 3 bis 6 für weitere Farbeinstellungen. Stellen Sie sicher, dass Sie alle gewünschten Einstellungen vorgenommen haben. -
Seite 33: Remote-Seitenwechsel
Drücken Sie auf , um Timer-Zählmethode zu markieren. Wählen Sie die gewünschte Richtung für das Zählen aus, indem Sie auf drücken. Auswahl Beschreibung Weiter Zählt von 0 zur eingestellten Zeit herauf. Zurück Zählt von der eingestellten Zeit auf 0 herab. Drücken Sie auf , um Erinnerungs-Signalton zu markieren, und bestimmen Sie, ob Sie Erinnerung für Signalton aktivieren möchten, indem Sie auf... -
Seite 34: Ausblenden Des Bildes
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste ECO BLANK auf dem Projektor oder auf der Fernbedienung das Projektionsbild ausblenden. Wenn diese Funktion mit einem angeschlossenen Audioeingang aktiviert wurde, wird noch immer Ton ausgegeben. EINSTELLUNGEN: Standard >... -
Seite 35: Einstellung Des Tons
Drücken Sie auf , um Höhenmodus zu markieren, und drücken Sie auf um Ein auszuwählen. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja, und drücken Sie die auf MODE/ENTER. Die Verwendung von "Höhenmodus" führt möglicherweise zu verstärkter Geräuschentwicklung aufgrund der höheren Ventilatorgeschwindigkeit, die für die Kühlung und Leistung des Systems erforderlich ist. -
Seite 36: Verwendung Des Testmusters
Verwendung des Testmusters Der Projektor kann ein Gittertestmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint. Um das Testmuster anzuzeigen, öffnen Sie das OSD-Menü und rufen Sie EINSTELLUNGEN: Erweitert >... -
Seite 37: Präsentation Von Einem Usb Reader Aus
Präsentation von einem USB Reader aus Diese Funktion zeigt eine Diashow mit Bildern an, die auf einem am Projektor angeschlossenen USB-Flash-Laufwerk gespeichert sind. Sie macht eine Computerquelle überflüssig. Unterstützte Bildformate: • JPEG (JPG) • • TIFF • • • Nicht erkannte Zeichen werden im Dateinamen als Quadrate dargestellt. •... -
Seite 38: Ausschalten Des Projektors
Einrichtung von Seite Sie können die Reihenfolge der Dateien und die Diashow-Einstellungen ändern. Wenn Sie fertig sind, drücken Sie auf OK, um die Einstellungen zu speichern, oder drücken Sie auf Abbrechen, um sie zu verwerfen. Ausschalten des Projektors Drücken Sie auf die ENERGIE-Taste. -
Seite 39: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und dem Projektormodell, das Sie verwenden, variieren können. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Schrägposition Position Phase H-Größe Digitaler Zoom Auto/Oben-Unten/Frame DISPLAY 3D-Modus Sequential/Frame-Packing/ Side by Side/Aus Synchronisierung Deaktiviert/Umkehren umkehren... -
Seite 40: Hauptmenü Untermenü
15 min/20 min/25 min/30 min Schnellkühlung Ein/Aus Betriebseinstel- Sofortiger lungen Ein/Aus Neustart Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/30 min Deaktiviert/30 min/1 Std/2 Std/ Sleeptimer 3 Std/4 Std/8 Std/12 Std Vorne+Oben/Vorderseite/ Fernempfänger Oben Bedientasten- Ein/Aus feldsperre Hintergrundfarbe Schwarz/Blau /Violett/BenQ Startbild Schwarz/Blau /BenQ Bedienung... - Seite 41 Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Ton aus Ein/Aus Audioeinstellun- Lautstärke Ton Ein/Aus Ein/Aus Lampenmodus Normal/Sparmodus/SmartEco Lampeneinstel- Lampenzähler zurücksetzen lungen Äquivalente Lampen Passwort ändern Sicherheitsein- Einschaltsperre Sicherheitsein- stell. stellungen ändern Web Kontrollsperre 2400/4800/9600/14400/19200/ Baudrate 38400/57600/115200 Testmuster Ein/Aus Verd. Untert. EINSTELL Ein/Aus aktiviert Verd.
-
Seite 42: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe "Verwendung der Wandfarbe" auf Seite 28 für weitere Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. Siehe "Bildformat auswählen"... -
Seite 43: Farbverwaltung
Funktion Beschreibung Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Auswahl des Bildmodus" auf Seite 28 für weitere Einzelheiten. Dient der Auswahl eines Bildmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung Referenzmodus des Bildes basierend auf den Auswahlmöglichkeiten, die weiter unten auf dieser Seite angegeben sind. -
Seite 44: Beschreibung
Funktion Beschreibung Dieser Timer hilft Ihnen dabei, Ihren Vortrag auf einen bestimmten Präsentations Zeitraum zu begrenzen. Siehe "Einstellen des Präsentations-Timers" auf -Timer Seite 32 für weitere Einzelheiten. Legt die Sprache des OSD-Menüs fest. Siehe "Verwendung der Menüs" Sprache auf Seite 21 für weitere Einzelheiten. - Seite 45 Funktion Beschreibung Hiermit können Sie alle oder einen bestimmten Fernempfänger Fernbedienungsempfänger am Projektor aktivieren. Deaktiviert oder aktiviert alle Tastenfunktionen mit Ausnahme von Bedientasten- ENERGIE auf dem Projektor und den Tasten auf der feldsperre Fernbedienung. Siehe "Bedientasten sperren" auf Seite 34 für weitere Einzelheiten.
- Seite 46 "Passwortfunktion verwenden" auf Seite 22 für weitere Einzelheiten. Web Kontrollsperre Weitere Informationen finden Sie in der BenQ Netzwerk Projektor Bedienungsanleitung. Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, so dass Sie eine Verbindung zum Computer über ein RS-232-Kabel Baudrate herstellen und die Firmware des Projektors aktualisieren bzw.
- Seite 47 Beschreibung WLAN Netzwerkein Projektion Log In Code stellungen Weitere Informationen finden Sie in der BenQ Netzwerk Projektor Bedienungsanleitung. Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück. Einst. Die folgenden Einstellungen bleiben unverändert: Phase, H-Größe, zurücksetzen Projektor Installation, Farbraum-Umwandlung, Höhenmodus, Sicherheitseinstell.
-
Seite 48: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse und das Gehäuse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Reinigung der Projektionslinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. -
Seite 49: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Siehe "Einstellung Lampenmodus als Sparmodus oder SmartEco" für weitere Informationen über den Sparmodus. Informationen über Lampenbetriebsstunden einholen: Drücken Sie auf MENU/EXIT und anschließend auf , um das Menü... -
Seite 50: Zeit Des Lampenaustausches
Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Besuchen Sie http://lamp.benq.com, um eine Ersatzlampe zu erhalten Die LAMP-Kontrollleuchte und die TEMPerature-Signalleuchte leuchten auf, wenn die Lampe heiß wird. Schalten Sie den Projektor aus, und lassen Sie ihn ca. 45 Minuten abkühlen. Falls die Lampen- oder Temperatur-Signalleuchte beim Wiedereinschalten des Projektors immer noch leuchtet, wenden Sie sich an Ihren Händler. -
Seite 51: Lampe Auswechseln
Lampe auswechseln • Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen. • Lassen Sie, um schwere Verbrennungen zu vermeiden, den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampe austauschen. •... - Seite 52 Ziehen Sie die Lampe mit dem Griff aus dem Projektor. • Wenn sie zu schnell herausgezogen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen. • Legen Sie die Lampe des Projektors nicht in der Nähe von brennbaren Materialien oder an Orten ab, an denen sie mit Wasser in Kontakt kommen kann oder die für Kinder zugänglich sind.
- Seite 53 Lampentimer zurücksetzen Öffnen Sie das OSD-Menü, nachdem das Startbild angezeigt wurde. Wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Lampeneinstellungen. Drücken Sie auf MODE/ENTER. Die Seite Lampeneinstellungen wird angezeigt. Markieren Sie Lampenzähler zurücksetzen. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Lampentimer zurücksetzen möchten. Markieren Sie Zurücksetzen und drücken Sie auf MODE/ENTER.
- Seite 54 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Standby-Modus. Orange Grün Einschalten. Blinkend Normaler Betrieb. Grün Orange Normale Abkühlung beim Ausschalten Blinkend Download CW Start fehlgeschlagen Grün Scaler Herunterfahren fehlgeschlagen (Datenabbruch) Blinkend Lampenanzeigen Lampe1 Fehler im normalen Betrieb Lampe leuchtet nicht Blinkend Temperaturanzeigen Lüfter 1 Fehler (die Lüftergeschwindigkeit liegt +25% unter der gewünschten Geschwindigkeit)
-
Seite 55: Fehlerbehebung
Fehlerbehebung Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in die Netzbuchse am Über das Netzkabel wird kein Strom Projektor und in die Netzsteckdose. Wenn die zugeführt. Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Sie versuchen, den Projektor während Warten Sie, bis die Kühlphase abgeschlossen ist. -
Seite 56: Technische Daten
AC100–240V, 3,5 A, 50-60 Hz (über RGB-Eingang) (Automatisch) Digital - HDMI x 1 Stromverbrauch Audiosignaleingang 375 W (Max); < 0,5 W (Standby) (MX662) Audioeingang 322 W (Max); < 0,5 W (Standby) (MW663) RCA-Audiobuchse (L/R) x 2 PC-Audio-Buchse x 1 Weitere Daten USB-Anschlüsse (Typ A x 1;... -
Seite 57: Abmessungen
Abmessungen 311,81 mm (B) x 104,7 mm (H) x 244,12 mm (T) 311,81 244,12 104,7 Einheit: mm Deckenmontage Schraube für Deckenmontage: M4 (Max. L = 25 mm; Min. L = 20 mm) Einheit: mm Technische Daten... -
Seite 58: Timingtabelle
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 720 1280 x 720_60*... -
Seite 59: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang
97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 1280 x 768 1280 x 768_60* 59,87 47,776 79,5 BenQ Notebook 1024 x 576@ 60Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600@ 65Hz 64,995 41,467 51,419 Timing... -
Seite 60: Unterstütztes Timing Für Component-Yp
Vertikale Horizontalfre- Pixelfrequenz Timing Auflösung Frequenz (Hz) quenz (kHz) (MHz) 480i* 720 x 480 59,94 15,73 480p 720 x 480 59,94 31,47 576i 720 x 576 15,63 576p 720 x 576 31,25 720/50p** 1280 x 720 37,5 74,25 720/60p** 1280 x 720 45,00 74,25 1080/50i***... -
Seite 61: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
