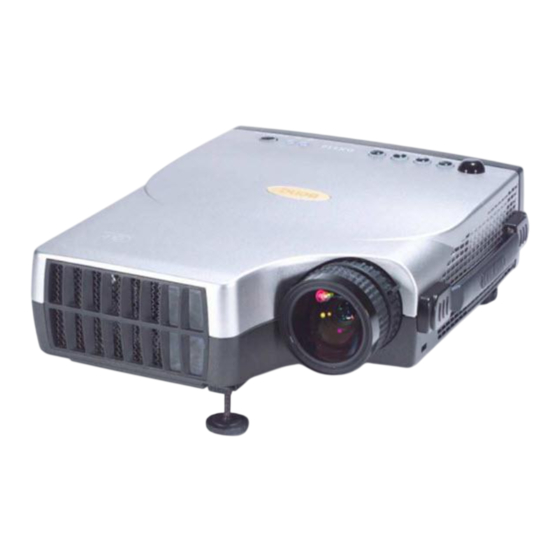

D
igitaler
BEDIENUNGSANLEITUNG
Vielen Dank, dass Sie sich für den DLP-Projektor entschieden haben.
Nehmen Sie die in dieser Bedienungsanleitung enthaltenen Hinweise unbedingt zur
Kenntnis. Bewahren Sie dieses Handbuch auf, um bei Bedarf darauf zurückgreifen zu können.
Funktionalität
Dieser mit DLP-Technologie ausgestattete Projektor ist
mit diversen Computersignalen sowie den Videosignalen
NTSC, PAL und SECAM kompatibel.
Leistungsmerkmale
(1)
Hohe Helligkeit
(2)
Hohe Auflösung
(3)
Tragbarkeit durch kompakte Abmessungen und geringes Gewicht
(4)
RGB-Eingabe
(5)
RS232-Anschluss
(6)
Maus-Emulation
(7)
Entspricht den Richtlinien nach VESA DDC1/2B
M
ultimedia-
P
rojektor
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BenQ DS550
Inhaltszusammenfassung für BenQ DS550
- Seite 1 igitaler ultimedia- rojektor BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für den DLP-Projektor entschieden haben. Nehmen Sie die in dieser Bedienungsanleitung enthaltenen Hinweise unbedingt zur Kenntnis. Bewahren Sie dieses Handbuch auf, um bei Bedarf darauf zurückgreifen zu können. Funktionalität Dieser mit DLP-Technologie ausgestattete Projektor ist mit diversen Computersignalen sowie den Videosignalen NTSC, PAL und SECAM kompatibel.
-
Seite 2: Monitor-Informationen
Copyright Das Copyright © 2002 liegt bei dieser Firma. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne die vorherige schriftliche Genehmigung dieser Firma in irgendeiner Form oder durch irgendwelche elektronischen, mechanischen, magnetischen, optischen, chemischen, manuellen oder anderen Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung................................1 Leistungsmerkmale..................................1 Beschreibung ....................................2 VORDERSEITE ................................. 2 RÜCKSEITE ................................2 UNTERSEITE ................................2 Installation....................................... 3 Aufstellung................................. 3 Einstellbare Füße..............................3 Projektor transportieren ................................4 Zubehör ......................................5 Gerät anschließen ..............................6 Projektor an PC/Notebook anschließen......................6 Projektor an Macintosh/Powerbook anschließen ..................... 7 Betrieb..................................8 Ein-/Ausschalten..................................... -
Seite 5: Einführung
Einführung Leistungsmerkmale A. Bildauflösung Der Projektor ist uneingeschränkt SVGA/ XGA-kompatibel und unterstützt SXGA mit einer speziellen Kompressionstechnologie. Diese Technologie liefert klare SVGA/XGA -Qualität ohne Zeilenauslassung. B. Helligkeit Der Projektor liefert eine Helligkeit . Er ist sowohl mit DMD-Technologie (Digital Micromirror Device) von TI als auch mit einer von uns entwickelten, hocheffektiven Optik ausgestattet. -
Seite 6: Beschreibung
Beschreibung A. VORDERSEITE Öffnung Projektions- Für linse Luftzufuhr Abb. 1 Vorderansicht B. RÜCKSEITE Anschluss für Maussteuerung Bedienfeld Netzanschluss Anschluss für AV-Box Anschluss für 15-poliges D-Sub-Computerkabel Abb. 2 Rückansicht C. UNTERSEITE Verstellbare Füße Schutzkappe für Lampe Abb. 3 Unteransicht Deutsch 2... -
Seite 7: Installation
Installation A. Aufstellung Der Projektor ist für die Projektion auf eine ebene Fläche ausgelegt. Er kann die Brennweite von 1m bis 10m einstellen und die Bildgröße, wie in der Abbildung unten dargestellt, einstellen. 300" 203" 145" 145" 131" 225" 116" 102"... -
Seite 8: Projektor Transportieren
Projektor transportieren Der Projektor sollte zum Transport am Tragegriff gehalten werden. Decken Sie die Linse mit der Schutzkappe ab und drehen Sie die Füße bis zum Anschlag im Uhrzeigersinn. Dadurch wird ein sicherer Transport gewährleistet. Vorsicht Die mitgelieferte Tragetasche schützt den Projektor vor Staub und Kratzern auf dem Gehäuse. -
Seite 9: Zubehör
Zubehör Prüfen Sie anhand der folgenden Liste, ob Sie das Zubehör in vollem Umfang erhalten haben. Sollten Teile fehlen, ist der Händler zu benachrichtigen. Bewahren Sie die Originalverpackung für mögliche spätere Transporte auf. Projektor Fernbedienung Bedienungs-anleitung Anschluss-kabel für Macintosh AAA Batteries CD-ROM D-Sub-Kabel (15-polig) Anschlusskabel für ADB-Maus... -
Seite 10: Gerät Anschließen
Gerät anschließen Projektor an PC/Notebook anschließen STEUERSIGNAL- STEUERSIGNAL AUSGAN G KABEL FÜR PS/2- MAUS- ANSCHLUSS (IM LIEFERUMFANG ENTHALTEN) PS/2- COMPUTER- EINGANG ANSCHLUSS VGA-KABE L (IM LIEFERUMFANG COMPUTER- ENTHALTEN) ANSCHLUSS Abb. 8 Anschluß an PC STEUERSIGNAL- STEUERSIGNAL AUSGAN G KABEL FÜR PS/2-MAUS- ANSCHLUSS (IM LIEFERUMFANG... -
Seite 11: Projektor An Macintosh/Powerbook Anschließen
Projektor an Macintosh/Powerbook anschließen STEUERSIGNAL STEUERSIGNAL- AUSGAN G KABEL FÜR ADB- MAUS- ANSCHLUSS (IM LIEFERUMFANG ENTHALTEN) ADB- COMPUTER- ANSCHLUSS EINGANG VGA-KABE L (IM LIEFERUMFANG ENTHALTEN) COMPUTER- ANSCHLUSS VGA-MAC AD APTER (IM LIEFERUMFANG ENTHALTEN) Abb. 10 Anschluß an Macintosh STEUERSIGNAL STEUERSIGNAL- AUSGAN G KABEL FÜR ADB- MAUS-ANSCHLUSS... -
Seite 12: Betrieb
Betrieb Ein-/Ausschalten A. Einschalten Drücken Sie die Taste "Standby/On", um die Lampe einzuschalten. Während der Aufwärmphase blinkt die LED grün, danach leuchtet sie permanent. Die Meldung “ EINGANGSSIGNAL ERKANNT, BILD AUTOM. AKTIVIERT. “ zeigt an, daß der Computer das Eingangssignal erkannt hat; Die Meldung“... -
Seite 13: Haupteinheit
Funktion Haupteinheit AUTO Zur automatischen Korrektur der Größe und Phase des projizierten Bildes. KEYSTONE + Zur Korrektur der oberen Verzerrung des projizierten Bildes, wenn Schrägprojektionseffekte auftreten. KEYSTONE - Zur Korrektur der unteren Verzerrung des projizierten Bildes, wenn Schrägprojektionseffekte auftreten. MENÜ Zum Aufrufen des OSD-Menüs. -
Seite 14: Fernbedienung
B. Fernbedienung (LED) Stand by /on Laser Source Menu Exit -Keystone+ Blank Freeze R-Click L-Click Drag Volume Magnify Return Mute Reverse Channel down Channel up scan Add/Erase Scan Abb. 14 Fernbedienung Haupteinheit Funktion Ein- bzw. Ausschalten der Projektionslampe STANDBY/ON Wechsel in den Standbildmodus Freeze Ausschnittsweise Vergrößerung eines angezeigten Bildes Magnify... - Seite 15 Schaltet den Laser-Pointer ein. Zur Verwendung bei Präsentationen Laser Im Maus-Emulationsmodus entspricht dies dem Betätigen der linken Maustaste. (untere Taste) Left-Click Im Maus-Emulationsmodus entspricht dies dem Betätigen der rechten Maustaste. Right-Click Verlassen der aktuellen OSD-Seiten Exit 34Drag Blättern (links/rechts) zwischen OSD-Optionen Über die Fernbedienung können die Funktionen des Projektors gesteuert werden.
-
Seite 16: Lampe Verwenden Und Auswechseln
Lampe verwenden und auswechseln Die Lampe des Projektors hat eine begrenzte Lebensdauer. Am Ende dieser Zeitspanne wird das projizierte Bild dunkel oder die Farben verblassen. In diesem Fall kann die weitere Benutzung der Lampe zu Funktionsstörungen führen. Ersetzen Sie die Lampe. A. -
Seite 17: Lampe Auswechseln
B. Lampe auswechseln Lampe auswechseln Schalten Sie vor dem Auswechseln der Lampe den Projektor aus und trennen Sie die Netzverbindung. Warten Sie 45 Minuten, um die Lampe abkühlen zu lassen. Hochdrucklampen können bei falscher Handhabung explodieren. Vorsicht • Entsorgen Sie die Lampe gemäß der örtlichen Vorschriften. •... - Seite 18 Lampenaustausch Schritt 1 Schritt 2 Schritt 3 Abbildung 20 Lampenaustausch: Schritt 1, Schritt 2, Schritt 3 Deutsch 14...
-
Seite 19: Osd
Lampenbetriebszähler zurücksetzen Führen Sie nach Austausch der alten Lampe die folgenden Schritte innerhalb von 10 Minuten nach dem nächsten Einschalten durch. Funktion Drücken Sie zum Aufrufen des OSD-Menüs die MENÜ-Taste und wählen mit Hilfe der Taste “4” (KEYSTONE+) oder “3” (KEYSTONE-) die Steuerungsseite. -
Seite 20: Seite Anzeige
A. Seite Anzeige Im Fall einer PC-Eingabequelle enthält diese Seite nur vier Optionen: Schrägprojektion, Helligkeit, Kontrast und Farbbalance (Abb. 22). Ist die Eingebequelle Video, S-Video, werden die folgenden vier Optionen angezeigt: Schrägprojektion, Helligkeit, Kontrast und Schärfe (Abb. 23). Drücken Sie nochmals auf die Taste " MENU " , um zwischen den vier Optionen zu wechseln. Ändern Sie die aktuelle Einstellung mittels der Tasten "3"(KEYSTONE-) oder "4"(KEYSTONE+), bzw. -
Seite 21: Seite Steuerung
Auswirkungen der Einstellungen Wenn das Seitenverhältnis 4:3 oder 16:9 ist, dann stellt der Projektor automatisch Größe die Bildgröße ein, um sie an den Bildschirm anzupassen. ändern Auto-Gr. Wenn aktiv, passt der Projektor automatisch das Bild an den verwendeten Bildschirm optimal an. H-Phase Flackernde Bilder lassen sich möglicherweise durch manuelle Justierung der H. -
Seite 22: Seite Quelle
Auswirkungen der Einstellungen Auto Zum Zurücksetzen der Anzeige-, Bild- und Steuerungseinstellungen auf Werkseinstellungen. Zum Auswählen der OSD-Menüsprache. Acht Sprachen stehen Ihnen zur Auswahl: Sprache Englisch, Französisch, Deutsch, Italienisch, Spanisch, Koreanisch, Chinesisch Kurzzeichen und Chinesisch Langzeichen. (Siehe Abb. 27). Spiegel Auswahl der Projektionsmodi Normal, H-Invers, V-Invert, oder H/V Invert . Einstellung der Zeit bis zur automatischen Selbstausschaltung bei fehlendem oder Auto. -
Seite 23: Weitere Fernbedienungsfunktionen Und Meldungen
Weitere Fernbedienungsfunktionen und Meldungen Funktion Nach Auswahl der Quelle wird diese noch ca. drei Sekunden lang im rechten unteren Bildschirmbereich angezeigt. (PC, Video, S-Video.) Source Durch Drücken der Taste " Freeze " wird der Standbildmodus aktiviert. Nach Aktivierung der Funktion wird im rechten unteren Bildschirmbereich ca. -
Seite 24: Wartung Und Fehleranalyse
Wartung und Fehleranalyse A. Lampe auswechseln Beziehen Sie sich bitte auf Seite 13. B. Linse reinigen Gehen Sie folgendermaßen vor, um die Projektorlinse zu reinigen: 1. Tragen Sie nicht-scheuernden Reiniger für Kameralinsen auf ein weiches, trockenes Reinigungstuch auf (Scheuermittel, Lösungsmittel oder scharfe Chemikalien können die Linse verkratzen). -
Seite 25: Technische Daten
Technische Daten A. Optische Daten 1-Chip 0,7” DMD (Digital Micromirror Device) Linse Manueller Zoom, manuelle Fokussierung (F/# =2,8) Lampe Quecksilberlampe 150 W Bildgröße 23“ bis 300“ Projektionsabstand 1 bis 10 m Kontrastverhältnis 450:1 B. Elektronische Daten Eingänge RGB(H:31,47 bis 68,70 kHz V:56,25 bis 85,00 Hz) Video NTSC/PAL/SECAM/NTSC 4.43 Farbwiedergabe... -
Seite 26: Anhang
* Die AV/Tuner-Box wird einzeln verkauft. Die Einstellungen für die AV/Tuner-Box werden nicht in den Standardeinstellungen für Zubehör berücksichtigt. Die Box kann über den Fachhandel bezogen werden. Weitere Informationen finden Sie auf der Webseite von Benq Corpoartion. AV-Bedienfeld Eingabegerät auswählen Quelle Lautstärke höher stellen... -
Seite 27: Box Anschließen
Box anschließen Gehen Sie beim Aufstellen der Tuner-Box folgendermaßen vor: Figure 31 Seitenansicht der AV box Figure 30 Unteransicht der AV box AV-/Tuner-Box an das Gerät anschließen: 1. Stecken Sie die beiden Keile auf der Unterseite der AV/Tuner-Box in die dazu gehörigen Schlitze unten am Projektor.
