5 Bauteile und Komponenten

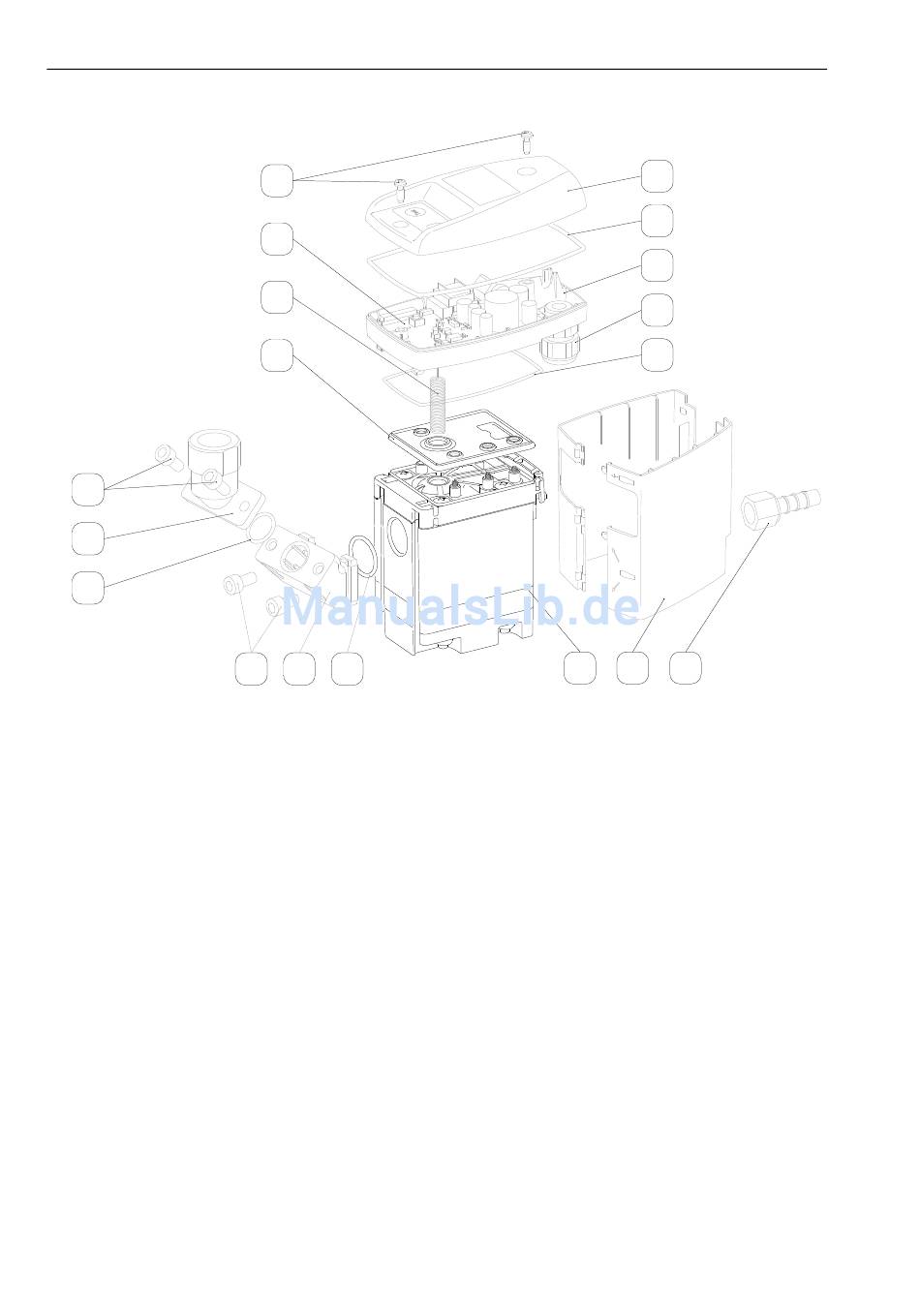

Pos : 31 /Beko T ec hnis che D okumentati on/Bauteil e und Komponenten/BEKOMAT/Bauteil e BM 31U Ser vic e-U nit @ 6\mod_1378727822822_6.doc x @ 33607 @ @ 1
13
15
14
1 Schraube 3,5 x 10
2 Haubenoberteil
3 Formdichtung
4 Platine
5 Sensor
6 Haubenunterteil
7 Kabeldurchführung
8 Dichtmatte
Pos : 32 /---- Seitenumbr uch ---- @ 0\mod_1157028099015_0.doc x @ 2855 @ @ 1
10
1
4
5
8
13 12 11
9 16
9 Service-Unit
10 Schlauchtülle
11 O-Ring 20 x 2
12 Zwischenadapter
13 Schraube M6 x 12
14 O-Ring 14 x 1,78
15 Winkeladapter
16 Design-Schale
17 Rundschnurring (nur Vorgängerversion)
Service-Unit BEKOMAT® 31U / 31U F
2
3
6
7
17
10
