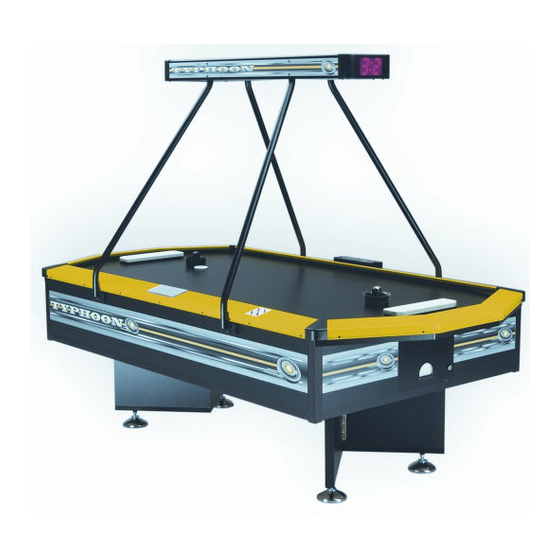

Inhaltszusammenfassung für Merkur TYPHOON
- Seite 3 Service Manual User instructions 1 - 16 Betriebsanleitung 17 - 32 Parts List /Teileliste 33 - 44 2006 - 11 - 03...
- Seite 20 Air Hockey TYPHOON Inhaltsverzeichnis allgemeine Hinweise ..........21 Betriebsspannung ..........21 Transport ............22 Sicherheitshinweise ..........22 Montage, Aufstellung ..........23 Montage der Füße ..........23 Montage der Lampe ..........24 Spielregeln ............25 Münzvoreinstellung ..........27 Münzwertigkeit für Münzkanal 1 ......27 Münzwertigkeit für Münzkanal 2 ......
-
Seite 21: Allgemeine Hinweise
Air Hockey TYPHOON allgemeine Hinweise Vor der Inbetriebnahme ACHTUNG! des Systems ist unbedingt dieses Manual sorgfältig zu lesen, da von Seiten des Her- Wichtige Hinweise stellers für Schäden, die durch unsachgemäße Handhabung auftreten, keine Gewährleistung unbedingt lesen! übernommen wird. Betriebsspannung Bevor das Gerät in Betrieb genommen wird, ist... -
Seite 22: Transport
Air Hockey TYPHOON Transport, Sicherheitshinweise Transport • Das Gerät niemals - weder zum Transport noch zur Montage - auf die Spielfl äche legen! • Der Transport des Gerätes muß in der Seiten- lage erfolgen. • Die Seite der Münzprüfertür muß dabei oben sein. -
Seite 23: Montage, Aufstellung
Air Hockey TYPHOON Montage, Aufstellung Montage der Füße • Gerät auf die Längsseite gegenüber der Münz- prüfertür legen. Auf sichere Lage achten! • Obere Hälfte ( ) des Fußes anschrauben. • Untere Hälfte des Fußes ( ) in die obere Hälfte einhängen ( ) und anschrauben. -
Seite 24: Montage Der Lampe
Air Hockey TYPHOON Montage der Lampe Vor Montagebeginn die beiden Anzeigengehäuse abschrauben Die 4 Standrohre zunächst nur mit den Inbus-Schrauben M8x40 mon- tieren, die Spax- Schrauben erst nach dem Ausrichten der kompletten Lam- peneinheit anschrauben Das Lampenpengehäuse mit den Inbus-Schrauben M6x10 an die Standrohre schrauben Verbindungskabel aufstecken und die beiden Anzeigegehäuse... -
Seite 25: Spielregeln
Air Hockey TYPHOON Spielregeln Spielvorbereitung • Durch Münzwurf ermittelt der Schiedsrichter den- jenigen Spieler, der das Recht hat, entweder die Seite zu wählen oder den Anstoß auszuführen. Schlagen • Der Schläger muß mit der glatten Seite nach un- ten auf dem Tisch geführt und festgehalten wer- den. - Seite 26 Air Hockey TYPHOON Technische Fouls • Ein Spieler begeht ein technisches Foul, wenn er den Puck mit etwas anderem berührt als dem Schläger. Strafen • Nach einem einfachen Foul bekommt der “un- schuldige” Spieler den Puck und darf einen Anstoß ausführen.
-
Seite 27: Münzvoreinstellung
Air Hockey TYPHOON Münzvoreinstellung Einstellung Münzung Die Münzwertigkeiten des Sportgerätes AIR HOCKEY TYPHOON werden bei der Auslieferung mit einer länderspezifi schen Grundeinstellung versehen. (Werkseinstellung siehe Tabelle) Durch ein Universalprogramm besteht die Mög- lichkeit, die Münzwertigkeiten - in Verbindung mit dem Münzprüfer - frei zu programmieren, bzw. -
Seite 28: Wertigkeit Für Ein Spiel
Air Hockey TYPHOON Wertigkeit für ein Spiel Wert 1 - 20 Hier wird vorgegeben wieviel Kreditimpulse für 1 Spiel abgezogen werden. Über die Einstel- lungen der “Münzwertigkeiten für Kanal 1-3" und die “Wertigkeit für 1 Spiel” ergibt DIP Schalter 4 und 8 auf ON sich der Spielpreis. -
Seite 29: Zeit-Spiel / Tor-Spiel
Air Hockey TYPHOON Zeit-Spiel / Tor-Spiel Zeit-Spiel / Tor-Spiel Es kann zwischen dem Zeit-Spiel und dem Zeit/ Tor-Spiel gewählt werden. • Beim Zeit-Spiel wird eine kreditabhängige Spielzeit vorgegeben, die mit Betätigen der Start-Taste im Display "Spielzeit" angezeigt wird. • Beim Zeit/Tor-Spiel erfolgt zusätzlich die Vor- gabe einer maximalen Torzahl, die mit Betäti-... -
Seite 30: Anzeigemodus
Air Hockey TYPHOON Anzeigemodus Einstellung überprüfen • Münztür öffnen, Serviceschalter in Mittel- stellung. • Einschub ziehen, DIP-Schalter 8 auf ON. • Start-Taste halten, Serviceschalter ziehen. • Start-Taste loslassen In der Anzeige erscheinen die folgende Werte: Display “SPIELE” Es wird ein "A" für Anzeige dargestellt. -
Seite 31: Münzwerte Setzen
Air Hockey TYPHOON Münzwerte setzen Neueinstellung der Münzwertigkeit Kanal 1 (DIP Schalter 1) • Münztür öffnen • Serviceschalter Mittelstellung • DIP-Schalter 1 und 8 auf ON. • Start-Taste gedrückt halten. • Serviceschalter bei gedrückter Taste ziehen. • Start-Taste loslassen • In der Anzeige "Spiele" wird der Speicher- platz (DIP-Schalter1) und in der Anzeige "Spielzeit"... -
Seite 32: Beispiel Münzeinstellung
Air Hockey TYPHOON Beispiel Beispiel Münzeinstellung Ein Spielgerät ist mit einem Münzprüfer ausge- stattet, bei dem die Kanäle wie folgt program- miert sind: Kanal 1: 0,50 € Kanal 2: 1,00 € Kanal 3: 2,00 € Ein Spielpreis von 0,50 € ist gewünscht, wobei bei einer 2 €... -
Seite 33: Handling Zeitspiel / Zeit/Tor-Spiel
Air Hockey TYPHOON Handling Zeitspiel / Zeit/Tor-Spiel Zeit - Spiel Zeit/Tor - Spiel 1. Am Anfang des Spieles (Grundstellung) steht 1. Am Anfang des Spieles (Grundstellung) steht die Spielanzeige auf Null. Alle anderen Displays die Spielanzeige auf Null. sind aus. -
Seite 34: Pfl Ege Und Wartung
Air Hockey TYPHOON Pfl ege und Wartung Prozessorplatine, Kasse Nach dem Öffnen der Münzprüfertür ist der Zu- gang zur Prozessorplatine mit den Dip-Schaltern und Sicherungen freigegeben. Die Kasse kann mit einem zusätzlichen Bügel- schloß vor unbefugtem Zugriff geschützt werden Entnahme der Toreinheit mit Schloß... -
Seite 35: Münzeinstellung / Werte Je Spiel
Air Hockey TYPHOON Münzeinstellung / Werte je Spiel Über die drei Münzkanäle können den programmierten Münzkanal 1 Münzsorten die jeweilige Anzahl der zugeordneten Kredi- timpulse zugewiesen werden. Münzwerte Kanal 1 und 2: 0 - 20 Münzwerte Kanal 3: 0 - 40... -
Seite 36: Spare Parts List
Air Hockey TYPHOON parts list All rights for technical changes withheld ! Ersatzteil-Liste Änderungen vorbehalten! -
Seite 37: Accessories
Puck 70 mm rot 5000 2597 2040/0013007F Puck 80 mm red Puck 80 mm Rot 6000 4599 2053/0004007F Puck 70 mm Disco Typhoon Puck 70 mm Disco Typhoon (white-black) (weiß-schwarz) 6000 4598 2053/0003007F Puck 80 mm Disco Typhoon Puck 80 mm Disco Typhoon (white-black (weiß-schwarz... -
Seite 38: Cash Box Door
Air Hockey TYPHOON Cash box door / Kassentür ET-No. Part-No. / Teile-Nr. Description Bezeichnung 6000 3987 2040/030000 Coin door, complete Münzprüfertür komplett ⌧ 6000 3988 2040/030200 Door with frame Tür mit Rahmen 6005 3781 9898/7130701 Coin Validator G13 MFT Münzprüfer G13 MFT ⌧... -
Seite 39: Slide In Unit
Air Hockey TYPHOON Slide in unit / Türeinschub POS ET-No. Part-No. / Teile-Nr. Description Bezeichnung 6004 2300 Slide-in unit, complete Einschub komplett 6000 3992 9610/1793013 Service switch Serviceschalter 6004 1318 1021/0000022 Bracket for service switch Halterung Serviceschalter 6004 1317 2160/0310012... -
Seite 40: Puck - Goal Dispenser
Air Hockey TYPHOON Cash box door / Kassentür ET-No. Part-No. / Teile-Nr. Description Bezeichnung 6000 4154 2040/0100007F Goal unit, complete Toreinheit komplett 6000 8188 9895/0010873 Lock Zylinderschloß gleichschl. 6000 5780 2040/0110007f Puck withholding unit, complete Puckausgabesperre kpl. 6000 7843 2040/010010... -
Seite 41: Fan Unit
Air Hockey TYPHOON Fan unit / Gebläse ET-No. Part-No. / Description Bezeichnung 6000 3985 6952/2201003 Gebläse 6000 7840 Capacitor Kondensator Cable harness 6000 7841 Kabelbaum 6000 3986 9654/0001603 Air fi lter, complete Luftfi lter komplett 6000 4166 9654/0001603a Filter mat... -
Seite 42: Goal Display
Air Hockey TYPHOON Goal display / Tor - Anzeige ET-No. Part-No. / Teile-Nr. Description Bezeichnung 6003 8126 2160/0403006/F Display circurit board Anzeigeplatine 6000 4106 9614/010014 Push button switch Taster 6002 0885 9940/0315603 Mutter 6000 4857 9930/9021643 Washer Unterlegscheibe 6004 1311... -
Seite 43: Display Unit
Air Hockey TYPHOON Display unit / Toranzeige - Lampe ET-No. Part-No. / Teile-Nr. Description Bezeichnung 6004 1287 2160/0604007F ⌧ display unit complete Anzeige komplett 6004 1331 2160/0600031 Housing , display unit Gehäuse Anzeige 6004 1320 Filter glass 2160/0603021 Filterglas 6004 1321 Refl... -
Seite 47: Declaration Of Conformity
Air Hockey TYPHOON...
