Gerätezeichnungen
5.1.4 Gerätezeichnungen CIFX 104-DN, CIFX 104-DN-R
PC-Karten cifX PC/104 | Installation, Bedienung und Hardware-Beschreibung
DOC120206UM36DE | Revision 36 | Deutsch | 2012-10 | Freigegeben | Öffentlich

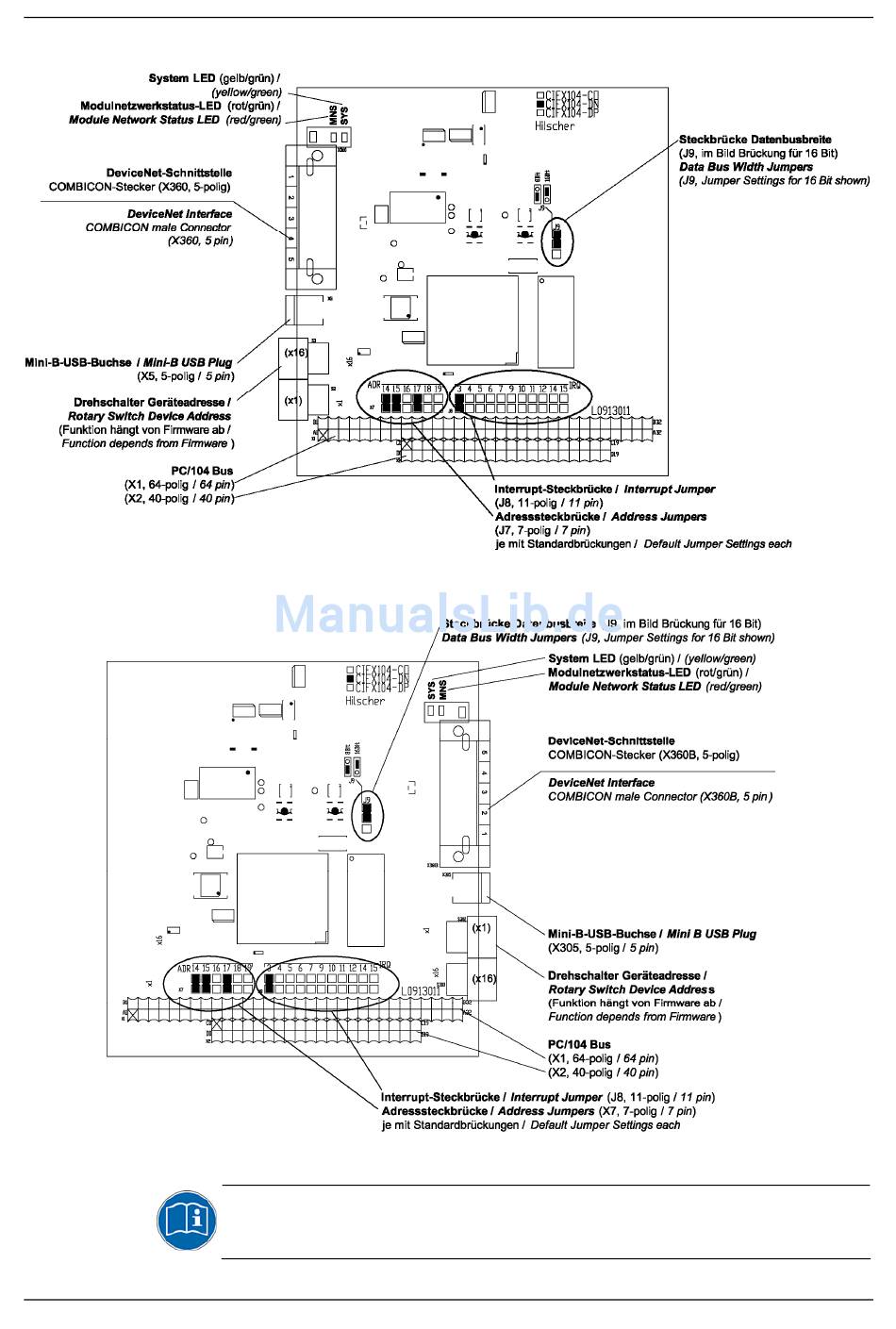

Abbildung 6: Gerätezeichnung CIFX 104-DN
Abbildung 7: Gerätezeichnung CIFX 104-DN-R
Zur Belegung des PCI/104-Bus X1/X2 siehe Abschnitt Pin-Belegung für PC/104-Bus auf
Seite 84. Angaben zum Mini-B-USB-Anschluss siehe Abschnitt Mini-B USB-Anschluss
(5-polig) auf Seite 79.
