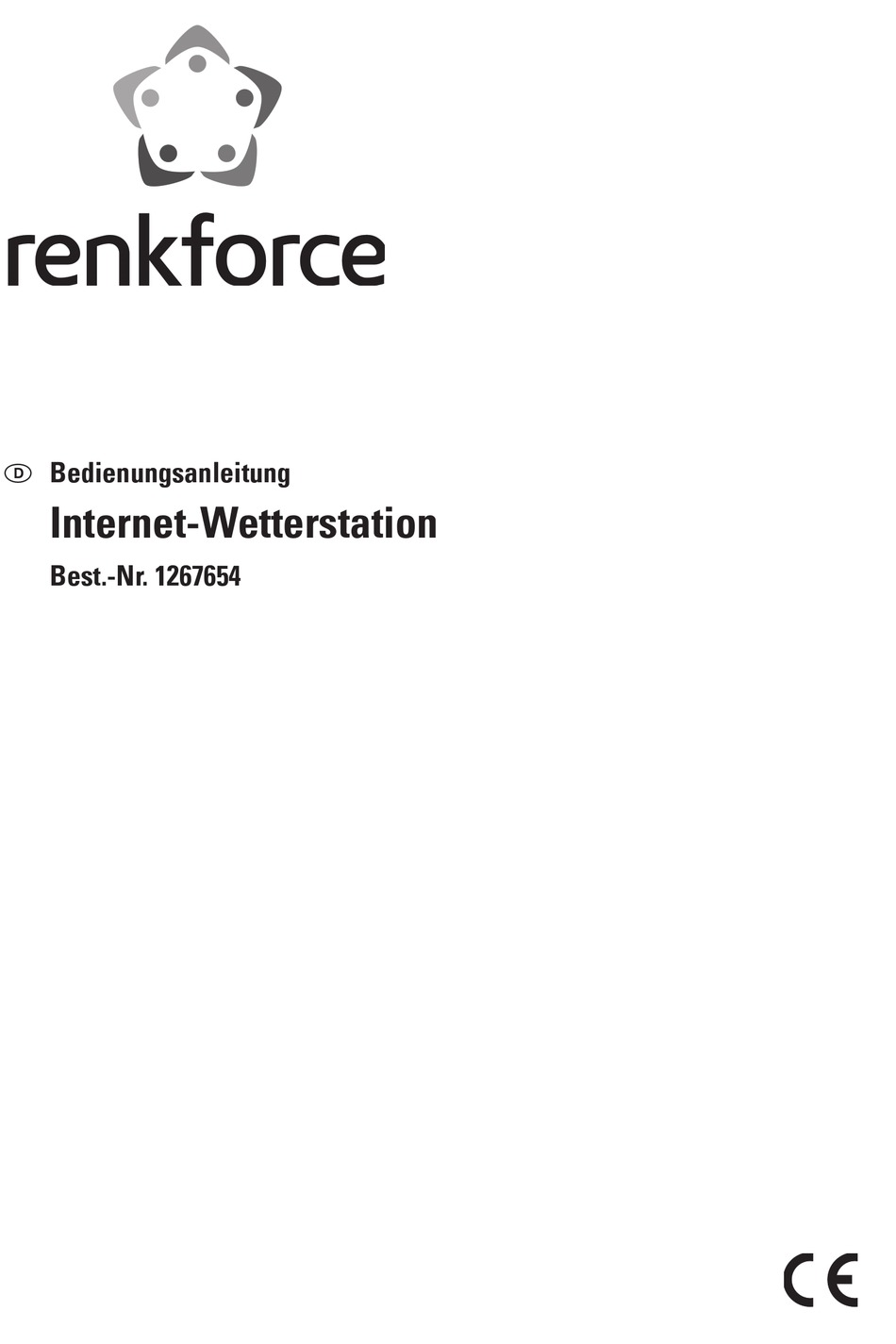

- Seite 1 D Bedienungsanleitung Internet-Wetterstation Best.-Nr. 1267654...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................................3 2. Symbol-Erklärung..............................4 3. Bestimmungsgemäße Verwendung ........................4 4. Lieferumfang ................................5 5. Sicherheitshinweise .............................6 a) Allgemein .................................6 b) Steckernetzteil ..............................6 c) Betrieb ................................7 6. Batterie-/Akku-Hinweise .............................8 7. Merkmale und Funktionen ...........................9 a) Basisstation ..............................9 b) Innensensor ..............................9 c) Außensensor ..............................9 8. Bedienelemente ..............................10 a) Basisstation . -
Seite 3: Einführung
Seite 16. Reichweite ................................26 17. Wartung und Reinigung .............................27 18. Entsorgung ................................27 a) Allgemein ...............................27 b) Batterien und Akkus .............................27 19. Konformitätserklärung (DOC) ..........................28 20. Technische Daten ...............................28 a) Basisstation ..............................28 b) Steckernetzteil für Basisstation .........................28 c) Innensensor ..............................28 d) Außensensor ..............................29 1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe- triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-... -
Seite 4: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedie- nungsanleitung hin, die unbedingt zu beachten sind. Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung ge- geben werden sollen. 3. Bestimmungsgemäße Verwendung Die Internet-Wetterstation dient zur Übertragung der von den mitgelieferten Sensoren ermittelten Mess- werte ins Internet. Die Messdaten der Sensoren werden per Funk drahtlos zur Basisstation übertragen. Die Basisstation über- mittelt die Messdaten per LAN-Anschluss und Ihrem Router an „www.wunderground.com“. Dort stehen die Messdaten weltweit zur Verfügung und Sie können die Messdaten dort von vielen verschiedenen End- geräten (z.B. Smartphone, PC, Tablett) abrufen und anzeigen lassen (nicht möglich für die Innentemperatur und die Innenluftfeuchte) Die Stromversorgung der Basisstation erfolgt über ein mitgeliefertes Steckernetzteil. Der Innensensor (für Innentemperatur/Innenluftfeuchte und Luftdruck) wird mit zwei Batterien vom Typ AAA/Micro betrieben (nicht im Lieferumfang). Der Außensensor (für Windrichtung, Windgeschwindigkeit, Außentemperatur/Außenluftfeuchte und Re- genmenge) verfügt über ein integriertes Solarmodul. Bei ausreichender Umgebungshelligkeit versorgt das Solarmodul den Außensensor mit Strom, außerdem werden die 3 Spezial-Akkus (im Lieferumfang; Nenn- spannung je 1,5 V) geladen. Reicht der Strom des Solarmoduls nicht mehr zum Betrieb des Außensensors aus, übernehmen die Akkus die Stromversorgung (z.B. in der Nacht). Die Sicherheitshinweise und alle anderen Informationen der Bedienungsanleitung sind unbedingt zu be- achten. Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung dieses Pro- duktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand etc. verbunden. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbe- halten. -
Seite 5: Lieferumfang
4. Lieferumfang • Basisstation • Steckernetzteil für Basisstation • Netzwerkkabel • Innensensor (für Luftdruck, Temperatur, Luftfeuchte) • Wandhalterung für Innensensor • Außensensor (für Windrichtung, Windgeschwindigkeit, Temperatur, Luftfeuchte und Regenmenge) • 3x Spezial-Akkus für den Außensensor (Nennspannung 1,5 V), Baugröße AA/Mignon • Metallrohr für Außensensor • Montagematerial für Befestigung des Außensensors • Sechskantschlüssel für Montage der Windfahne auf dem Außensensor • Bedienungsanleitung... -
Seite 6: Sicherheitshinweise
5. Sicherheitshinweise B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er- lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeach- ten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie! a) Allgemein • A us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Ver- ändern des Produkts nicht gestattet. • D er Hersteller übernimmt keine Verantwortung für inkorrekte Anzeigen, Messwerte oder Wet- tervorhersagen und die Folgen, die sich daraus ergeben können. • D as Produkt ist für den Privatgebrauch vorgesehen; es ist nicht für medizinische Zwecke oder für die Information der Öffentlichkeit geeignet. • Eine Wartung oder Reparatur darf nur durch einen Fachmann durchgeführt werden. • L assen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. • S ollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann. b) Steckernetzteil • D er Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Spannungsquelle für das Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose verwendet werden. -
Seite 7: Betrieb
c) Betrieb • D as Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten. Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann. • D ie Basisstation und das Steckernetzteil ist nur für den Betrieb in trockenen, geschlossenen Innenräumen geeignet. Sowohl Basisstation als auch Steckernetzteil dürfen nicht feucht oder nass werden, fassen Sie diese Geräte niemals mit nassen Händen an! Beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen Schlag! D er Außensensor ist zum Betrieb im Außenbereich geeignet. Er darf aber nicht in oder unter Wasser betrieben werden, dadurch wird er zerstört! Der Innensensor ist für den Betrieb in geschlossenen Innenräumen vorgesehen. • V erwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen war- men Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebensgefahr durch einen elektri- schen Schlag! L assen Sie Basisstation und Steckernetzteil zuerst auf Zimmertemperatur kommen, bevor Sie sie anschließen und verwenden. Dies kann u.U. mehrere Stunden dauern. -
Seite 8: Batterie-/Akku-Hinweise
6. Batterie-/Akku-Hinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf. • Tauschen Sie leere Batterien/Akkus rechtzeitig aus, da leere oder überalterte Batterien/Akkus auslaufen können. • Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verur- sachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. • Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Ober- flächen, die damit in Berührung kommen, können teils massiv beschädigt werden. Bewahren Sie Batte- rien/Akkus deshalb an einer geeigneten Stelle auf. • Batterien/Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Ex- plosionsgefahr! • Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden, Explosionsgefahr! • Mischen Sie niemals Batterien mit Akkus. • Mischen Sie keine Batterien/Akkus mit unterschiedlichem Zustand (z.B. volle und halbvolle Batterien). • Wechseln Sie immer den ganzen Satz Batterien/Akkus aus. • Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- beachten). Ein Betrieb des Innensensors mit Akkus ist möglich. Allerdings nimmt durch die geringere Span- nung (Batterie = 1,5 V, Akku = 1,2 V) die Betriebsdauer und der Displaykontrast stark ab. Außerdem sind Akkus sehr temperaturempfindlich, was bei niedrigen Umgebungstemperaturen zu einer weiteren Verkürzung der Betriebsdauer führt. Wir empfehlen deshalb, für den Innensensor ausschließlich hochwertige Alkaline-Batterien zu verwenden und keine Akkus. Verwenden Sie für den Außensensor nur die mitgelieferten Spezial-Akkus mit einer Nennspan- nung von 1,5 V. Verwenden Sie niemals andere Akkus oder gar nicht wiederaufladbare Batterien. Sollten die Akkus verbraucht oder defekt/tiefentladen sein, so tauschen Sie die Akkus gegen baugleiche Akkus aus. Diese sind z.B. auf www.conrad.com auf der jeweiligen Internetseite zum Produkt als Zubehör erhältlich. -
Seite 9: Merkmale Und Funktionen
7. Merkmale und Funktionen a) Basisstation • Anschluss per LAN (RJ45) an einen Netzwerk-Switch oder -Router • Integrierte Antenne für den Empfang der Funksignale der mitgelieferten Sensoren • Betrieb in trockenen, geschlossenen Innenräumen b) Innensensor • Messung der Innentemperatur • Messung der Innenluftfeuchte • Messung des Luftdrucks • Integriertes Display zur Anzeige von Temperatur/Luftfeuchte und Luftdruck (abwechselnd) • Drahtlose Funkübertragung der Messdaten zur Basisstation • Abnehmbare Wandhalterung • Stromversorgung über 2 Batterien vom Typ AAA/Micro • Betrieb im Innenbereich c) Außensensor • Messung der Windgeschwindigkeit • Messung der Windrichtung • Messung der Außentemperatur • Messung der Außenluftfeuchte • Messung der Regenmenge • Drahtlose Funkübertragung der Messdaten zur Basisstation • Montage auf der mitgelieferten Masthalterung • Stromversorgung über 3 Spezialakkus (im Lieferumfang), Bauform AA/Mignon, mit einer Nennspannung von 1,5 V • Integriertes Solarmodul zum Aufladen der Akkus... -
Seite 10: Bedienelemente
8. Bedienelemente a) Basisstation 1 LED „RF“ 2 LED „Indoor“ 3 LED „Outdoor“ 4 LED „Server“ 5 LED „ACT“ 6 LED „Link“ 7 LED „Power“ 8 RJ45-Buchse für Anschluss an das Netzwerk (Switch oder Router) 9 Taste „Reset“ (versenkt angeordnet) 10 Niedervoltbuchse für Spannungs-/Stromversorgung 11 Antenne für den Empfang der Funksignale der mitgelieferten Sensoren b) Innensensor 12 Abnehmbare Wandhalterung 13 LC-Display für wechselweise Anzeige von Luftdruck und Temperatur/Luftfeuchtigkeit 14 Batteriefach (auf der Rückseite) -
Seite 11: C) Außensensor
c) Außensensor 15 Windfahne 16 Windgeschwindigkeitsmesser 17 Markierungen für die Himmelsrichtungen (für die korrekte Ausrichtung bei der Montage) 18 Solarzelle 19 Akkufach 20 Öffnung für Montagerohr 21 LED für Betriebsfunktion (leuchtet 4 Sekunden beim Einlegen der Akkus bzw. 1x kurz alle 16 Sekunden beim Sendevorgang der Messdaten) 22 Versenkt angeordnete Reset-Taste 23 Temperatur-/Luftfeuchtesensor 24 UV-Sensor 25 Lichtsensor 26 Regen-Auffangöffnung für Regensensor 27 Libelle für horizontale Ausrichtung des Außensensors... -
Seite 12: Inbetriebnahme/Montage Des Außensensors
9. Inbetriebnahme/Montage des Außensensors Schritt 1: Wenn die Windfahne separat beiliegen sollte, so montieren Sie sie auf der entsprechenden An- triebsachse des Außensensors. • Lösen Sie zunächst die Madenschraube in der Windfahne über den mitgelieferten Sechskantschlüssel. um einige Umdrehungen (nicht komplett herausdrehen). • Stecken Sie die Windfahne vorsichtig in korrekter Orientierung auf die Antriebsachse. Die Antriebsachse hat auf einer Seite eine abgeflachte Stelle. Die Öffnung an der Unterseite der Windfahne ist entsprechend ausgeformt. Aus diesem Grund passt die Windfahne nur in einer einzigen Position auf die Antriebsachse. Dies ist erforderlich, damit später die Windrichtung ohne weitere Kalibrierung genau bestimmt werden kann. Wenden Sie beim Aufstecken deshalb keine Gewalt an, da andernfalls die Antriebsachse bzw. die Windfahne beschädigt wird! • Fixieren Sie die Windfahne auf der Antriebsachse, drehen Sie dazu die Madenschraube fest. Wenden Sie aber auch hier keine Gewalt an. - Seite 13 Schritt 2: Auf der Unterseite des Außensensors ist nun das Metallrohr (B) in der dazugehörigen Öffnung einzusetzen. Gehen Sie wie folgt vor: • Nehmen Sie den an der Öffnung befindlichen Kunststoffring (A) ab. Drehen Sie ihn dazu ein Stück nach links gegen den Uhrzeigersinn und ziehen Sie ihn dann ab. • Stecken Sie das Metallrohr (B) in die Öffnung, achten Sie dabei auf die richtige Orientierung; das Ende mit den beiden Schlitzen (C) muss in den Außensensor gesteckt werden. Tief in der Öffnung sehen Sie einen Kunststoffsteg (D), die- ser passt genau in die Schlitze (C) des Metall- rohrs, siehe Pfeile im Bild rechts.
- Seite 14 Schritt 3: • Öffnen Sie das Akkufach des Außensensors. Lösen Sie dazu die Schraube des Akkufachdeckels und nehmen Sie den Akkufachdeckel vom Außensensor ab. • Legen Sie die 3 mitgelieferten Spezialakkus der Baugröße AA/Mignon polungsrichtig ein (Plus/+ und Minus/- beachten, siehe Aufschriften im Akkufach bzw. auf den Akkus). Legen Sie niemals herkömmliche nicht wiederaufladbare Batterien in den Außensensor ein; ver- wenden Sie auch niemals Akkus mit einer Nennspannung von 1,2 V! Der Außensensor kann nur über die beiliegenden Spezialakkus (Nennspannung 1,5 V) betrieben werden. Sollten diese Akkus unbrauchbar werden, so können passende neue Akkus als Ersatz- teil/Zubehör bestellt werden. • Nach dem Einlegen der Akkus leuchtet die rote LED (21) auf der Unterseite des Außensensors für einige Sekunden auf und erlischt dann wieder. Anschließend blinkt die LED etwa alle 16 Sekunden 1x kurz auf (dies zeigt die Übertragung der Messdaten an). Über den Reset-Taster (22) kann der Außensensor bei Bedarf zurückgesetzt werden. • Setzen Sie den Akkufachdeckel wieder auf und schrauben Sie ihn fest. • Wenn sich auf dem Solarmodul eine Schutzfolie befindet, so entfernen Sie diese jetzt. Schritt 4: Montieren Sie den Außensensor im Außenbereich an einer geeigneten Stelle. Beachten Sie folgende Informationen für die Wahl des Montageorts: Der Montageort muss frei liegen, so dass der Windgeschwindigkeits- und Windrichtungssensor korrekte Werte anzeigen können. Ein Mindestabstand zu Gebäuden von 10 Metern ist empfeh- lenswert. Montieren Sie den Außensensor nicht unter oder in der Nähe eines Baums oder Strauchs, da herabfallendes Laub die Auffangöffnung im Regensensor verstopfen könnte.
- Seite 15 Die Reichweite zwischen dem Sender im Außensensor und dem Empfänger in der Basisstation beträgt im Freifeld (bei direkter Sichtverbindung zwischen Sender/Empfänger) bis zu 100 m. Die tatsächlich erzielbare Reichweite ist jedoch viel geringer, da sich zwischen der Wetterstati- on und dem Außensensor Wände, Möbel, Fenster oder Pflanzen befinden. Beachten Sie für weitere Informationen das Kapitel „Reichweite“. Bevor Sie den Außensensor fest montieren, sollten Sie einen Funktions- und Empfangstest durchführen. Das Montagerohr des Außensensors lässt sich beispielsweise über das mitgelieferte Montagematerial an einem senkrechten Metallrohr montieren. Je nach Montageort (z.B. an einem Carport) könnte evtl. auch eine L-förmige Halterung verwendet werden, die als Zubehör für SAT-Empfangsschüsseln erhältlich sind. Wichtig! Auf dem Außensensor (am unteren Ende des Windsensors) befinden sich Markierungen (17) für die Himmelsrichtungen („S“ = Süden, „N“ = Norden, „W“ = Westen, „E“ = Osten). Befestigen Sie den Außensensor so, dass die Markierung „N“ genau nach Norden zeigt. Die korrekte Himmelsrichtung lässt sich mit einem Kompass ermitteln (beispielsweise in manchen Smartphones integriert oder als App herunterladbar). Falls Sie keinen Kompass besitzen, so können Sie ggf. auch eine Landkarte oder Kartenmaterial im Internet zu Hilfe nehmen, um zumindest eine ungefähre Ausrichtung durchzuführen. Außerdem ist zu beachten, dass der Außensensor waagrecht montiert wird, damit es vor allem beim Regensensor nicht zu Messwertverfälschungen kommt. Für die waagrechte Positionierung des Außensensors finden Sie auf der Oberseite des Außensensors eine sogenannte Libelle (27). Richten Sie den Außensensor so aus, dass sich die kleine Luftblase in der Libelle genau in der Mitte des Kreises befindet.
-
Seite 16: Inbetriebnahme Des Innensensors
10. Inbetriebnahme des Innensensors a) Batterien einlegen • Öffnen Sie das Batteriefach des Innensensors. Lösen Sie dazu die Schraube des Batteriefachdeckels auf der Rückseite und nehmen Sie den Batteriefachdeckel vom Innensensor ab. • Legen Sie 2 Batterien vom Typ AAA/Micro polungsrichtig in das Batteriefach ein (Plus/+ und Minus/- beachten, siehe Aufschriften im Batteriefach bzw. auf den Batterien). Der Betrieb des Innensensors mit Akkus ist grundsätzlich möglich. Durch die geringere Span- nung von Akkus (Akku = 1,2 V, Batterie = 1,5 V) und die geringere Kapazität kommt es jedoch zu einer kürzeren Betriebsdauer. Wir empfehlen Ihnen, für den Innensensor vorzugsweise hochwertige Alkaline-Batterien zu verwenden, um einen langen und sicheren Betrieb zu ermöglichen. Wenn Sie Akkus einsetzen wollen, so benutzen Sie unbedingt spezielle NiMH-Akkus mit geringer Selbstentladung. • Nach dem Einlegen der Batterien werden kurz alle Displaysegmente angezeigt und kurz darauf erschei- nen die ersten Messwerte von Temperatur/Luftfeuchte bzw. absolutem Luftdruck (die Anzeige wechselt alle paar Sekunden automatisch). • Setzen Sie den Batteriefachdeckel wieder auf und schrauben Sie ihn fest. Ein Batteriewechsel ist erforderlich, wenn der Displaykontrast stark abnimmt. b) Montage Der Innensensor lässt sich über die mitgelieferte Wandhalterung an einer senkrechten Wand befestigen. Wählen Sie einen Montageort, der vor direkter Sonneneinstrahlung geschützt ist. Der Montage- ort sollte auch nicht in der Nähe von Außenmauern, Fenstern, Heizkörpern, Türen usw. liegen, damit es nicht zu einer Verfälschung der Messwerte kommen kann. Montieren Sie den Innensensor auch nicht in der Nähe von Metallteilen, elektrischen/elektroni- schen Geräten oder Kabeln. Diese haben einen negativen Einfluss auf die Funkreichweite. Bevor Sie den Innensensor fest montieren, sollten Sie einen Funktions- und Empfangstest durch- führen. Befestigen Sie die Wandhalterung mit geeigneten Schrauben bzw. Dübeln an der Wand. Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden. -
Seite 17: Inbetriebnahme Der Basisstation
11. Inbetriebnahme der Basisstation Nehmen Sie zuerst den Außensensor und danach den Innensensor in Betrieb, siehe Kapitel 9 und Kapitel 10. a) Anschluss • Verbinden Sie die RJ45-Buchse (8) der Basisstation über ein Netzwerkkabel (z.B. das mitgelieferte) mit Ihrem Netzwerk, etwa einem Netzwerk-Switch oder einem Router. • Verbinden Sie den Niedervolt-Stecker des mitgelieferten Steckernetzteils mit der entsprechenden Rund- buchse (10) der Basisstation. • Stecken Sie das Steckernetzteil in eine ordnungsgemäße Netzsteckdose. • Die LED „Power“ muss nun aufleuchten. Nach einigen Sekunden sollte die LED „Link“ aufleuchten. Diese zeigt eine Verbindung zum Netzwerk an. Danach muss die LED „ACT“ blinken - dies steht für eine Datenübertragung zwischen Basisstation und Netzwerk-Switch bzw. Router. Kurz darauf sollten die LEDs „RF“, „Outdoor“ und „Indoor“ aufleuchten. Dies zeigt an, dass die Basissta- tion die Messdaten von Außen- und Innensensor empfangen hat. Die LED „Server“ leuchtet erst dann auf, wenn Sie die Zugangsdaten für die Internetseite „www.wunderground.com“ im Webserver der Basisstation eingetragen haben und sich die Basisstation dort erfolgreich angemeldet hat, siehe nächster Abschnitt. -
Seite 18: C) Station-Id Erstellen
Wenn der von Ihnen gewünschte Benutzername bereits vergeben ist, müssen Sie sich einen anderen ausdenken. Zuletzt sollten Sie sich die Nutzungsbedingungen ansehen, indem Sie auf „Terms of Service“ klicken (in englischer Sprache). Die Zustimmung zu diesen Nutzungsbedingungen ist Voraussetzung zur Anmel- dung. Klicken Sie bei Zustimmung auf das Kästchen links neben „I agree to the Terms of Service“ und anschlie- ßend auf das Feld „Become a Member“ (Mitglied bei www.wunderground.com werden). Sie erhalten daraufhin eine Bestätigungsmail an die eingegebene Mailadresse. Um den Zugang zu dem Wetterservice www.wunderground.com zu aktivieren, müssen Sie auf den Link in der Email klicken, die Sie von www.wunderground.com erhalten haben. Möglicherweise dauert es etwas, bis Sie die Bestätigungs-Email erhalten bzw. bis Ihr Email- Postfach diese anzeigt (abhängig vom Provider). -
Seite 19: D) Basisstation Im Netzwerk Suchen
• Wenn die Eingaben korrekt waren, so sind jetzt noch Daten zur „Nachbarschaft“ einzugeben; hier kön- nen Sie einfach den Wohnort oder die nächstgrößere Stadt eingeben. Für die Wetterstation-Hardware wählen Sie „Other“ aus. Klicken Sie auf „Submit“ (= Übertragen), dann erhalten Sie die Station-ID angezeigt. Notieren Sie sich diese unbedingt, da sie für die Eingabe im Webserver der Basisstation benötigt wird. Achten Sie auf die Groß-/Kleinschreibung. Nur so kann die Webseite www.wunderground.com die Messdaten Ihrer Wetterstation dem kor- rekten Standort zuweisen. • Klicken Sie auf „Link your Data“, um den Vorgang abzuschließen. Hier wird nochmals angezeigt, dass Sie die Station-ID und das Passwort (siehe Kapitel 11. b) in der Wetterstation eingeben müssen. d) Basisstation im Netzwerk suchen Die Basisstation ist in der Grundeinstellung so konfiguriert, dass sie eine IP-Adresse automatisch erhält. Hierzu ist es allerdings erforderlich, dass in Ihrem Netzwerk ein sog. DHCP-Server vorhanden und aktiv ist. Ein DHCP-Server verteilt IP-Adressen im Netzwerk automatisch. Erkennt er ein neues Gerät im Netzwerk, weist er dem Gerät automatisch eine noch unbenutzte IP-Adresse zu. Normalerweise ist in jedem Router ein DHCP-Server integriert und auch aktiv. Um Zugriff auf den Webserver der Basisstation zu haben, müssen Sie in einem Webbrowser die IP-Adresse der Basisstation eingeben. Um jedoch die IP-Adresse der Basisstation nicht umständlich manuell ermitteln zu müssen (steht norma- lerweise auch im Router-Log), befindet sich auf der mitgelieferten CD eine Software, die die IP-Adresse der Basisstation im Netzwerk feststellt (nur für Windows-Betriebssysteme ab XP und höher). • Legen Sie die mitgelieferte CD in das entsprechende Laufwerk Ihres Computers ein und öffnen Sie den Inhalt der CD z.B. im Dateimanager von Windows. Starten Sie die Installation der Software („IP Tools“), folgen Sie allen Anweisungen der Software bzw. von Windows. • Anschließend finden Sie z.B. auf dem Desktop ein neues Symbol, über das sich die Software starten lässt. Die Software zeigt zunächst die IP-Adresse des Computers an, auf dem sie läuft. Im nächsten Fenster können Sie dann die Suche nach der IP-Adresse der Basisstation starten. -
Seite 20: E) Wetterstation Anmelden Und Messdaten Hochladen
e) Wetterstation anmelden und Messdaten hochladen • Starten Sie den Webserver der Basisstation; gehen Sie dazu wie in Kapitel 11. d) beschrieben vor. • Geben Sie die Zeitzone im Webserver der Basisstation ein (im Eingabefeld „Time Zone“). Für Deutsch- land ist beispielsweise „1“ einzutragen (Grundeinstellung ab Werk ist „-5“). Wird dies nicht gemacht, so sendet die Basisstation später „falsche“ bzw. veraltete Messdaten und der Server auf www.wunderground.com kann Ihre Station nicht anmelden. Vergleichen Sie die Uhrzeit Ihres PCs mit der Uhrzeit im Fenster „Live Data“ und korrigieren Sie die Zeitzone entsprechend. Die Basisstation erhält die Uhrzeit über den im Netzwerk vorhandenen Router und damit von einem Internet-Zeitserver. • Kontrollieren Sie außerdem die Einheiten im unteren Bereich des Fensters („Units of Measure“) und stellen Sie sie ggf. um. -
Seite 21: F) Reset Der Basisstation
Damit sind alle Einstellungen abgeschlossen - mehr ist normalerweise nicht erforderlich, um die Basisstation zu konfigurieren. Nach den in Kapitel 11. a) bis e) beschriebenen Schritten werden die Messdaten automatisch an www.wunderground.com übertragen. • Ob die Daten korrekt an www.wunderground.com übertragen werden, können Sie leicht kontrollieren. Starten Sie dazu den Webbrowser Ihres Computers. • Öffnen Sie die Webseite www.wunderground.com und melden Sie sich mit Ihren Zugangsdaten an (Email-Adresse und Passwort, siehe Kapitel 11. b). • Klicken Sie in der oberen Zeile der angezeigten Webseite auf das kleine „Männchen-Symbol“ und kli- cken Sie dort auf „My Weather Stations“. Erscheint das Feld „My Weather Stations“ nicht, so wurde noch keine Wetterstation bei der Internetseite www.wunderground.com angemeldet. Beachten Sie dann das Kapitel 11. c). Achten Sie außerdem darauf, dass die Zeitzone im Webserver der Basisstation korrekt einge- stellt ist. Andernfalls werden die Messdaten als ungültig und veraltet angesehen. -
Seite 22: Aktuelle Messwerte Ansehen
12. Aktuelle Messwerte ansehen Alle Messwerte der Wetterstation können angesehen werden, wenn Sie im Webserver der Basisstation die Anzeige der Live-Daten aufrufen. Starten Sie hierzu den Webserver, indem Sie die entsprechende IP-Adresse im Webbrowser eingeben (ggf. vorher die Software „IP Tools“ verwenden, um die IP-Adresse der Basisstation herauszufinden). Klicken Sie dann auf „Live Data“. Der Webserver in der Basisstation aktualisiert die Seite und damit alle Messwerte automatisch alle paar Sekunden, wenn Sie einmal auf „Refresh“ klicken. Halten Sie die automatische Aktualisierung an, indem Sie auf „Stop Refresh“ klicken. -
Seite 23: Messwerte Kalibrieren
13. Messwerte kalibrieren Wenn Sie über professionelles Messequipment verfügen (oder eine Referenz-Wetterstation in der Nähe), können Sie eventuelle Abweichungen der Sensoren korrigieren, indem Sie Korrekturwerte im Webserver der Basisstation eintragen. Starten Sie hierzu den Webserver, indem Sie die entsprechende IP-Adresse im Webbrowser eingeben (ggf. vorher die Software „IP Tools“ verwenden, um die IP-Adresse der Basisstation herauszufinden). Klicken Sie dann auf „Calibration“. Unterhalb jedes Eingabefelds ist der jeweils zulässige Wertebereich für den Korrekturfaktor bzw. Korrek- turwert angegeben. -
Seite 24: Batterie-/Akkuwechsel
14. Batterie-/Akkuwechsel • Bei schwachen oder leeren Batterien des Innensensors nimmt der Displaykontrast stark ab. Tauschen Sie dann die Batterien gegen neue aus. Sollte die Basisstation anschließend keine Messdaten des Innensensors mehr anzeigen, so trennen Sie die Basisstation für einige Sekunden von der Stromversorgung. Beim anschließenden Neustart der Basisstation sucht diese nach dem Signal der verfügbaren Senso- ren. • Der Außensensor wird mit 3 Spezialakkus (Nennspannung 1,5 V pro Akku) betrieben, die über ein im Au- ßensensor integriertes Solarmodul geladen werden. Diese Akkus haben eine sehr lange Lebensdauer, sofern sie nicht tiefentladen werden. In der Regel genügt die Helligkeit auch eines wolkigen Tags, um die Akkus ausreichend zu laden. Sie soll- ten den Außensensor jedoch so montieren, dass das Solarmodul nicht durch ein Gebäude oder Bäume/ Sträucher verdeckt werden kann. Der Außensensor kann nur über die beiliegenden Spezialakkus (Nennspannung 1,5 V) betrie- ben werden. Sollten diese Akkus tiefentladen oder anderweitig unbrauchbar werden, so können passende neue Akkus bestellt werden. Sie finden diese als Zubehör/Ersatzteil auf unserer Inter- netseite zum Produkt. Legen Sie niemals herkömmliche nicht wiederaufladbare Batterien in den Außensensor ein; ver- wenden Sie auch niemals Akkus mit einer Nennspannung von 1,2 V! Der Außensensor kann nur über die beiliegenden Spezialakkus (Nennspannung 1,5 V) betrieben werden. Sollten diese Akkus unbrauchbar werden, so können passende neue Akkus als Ersatz- teil/Zubehör bestellt werden; diese finden Sie auf unserer Internetseite zum Produkt. Sollte die Basisstation anschließend keine Messdaten des Außensensors mehr anzeigen, so trennen Sie die Basisstation für einige Sekunden von der Stromversorgung. Beim anschließenden Neustart der Basisstation sucht diese nach dem Signal der verfügbaren Sensoren. -
Seite 25: Beseitigung Von Störungen
15. Beseitigung von Störungen Die Webseite www.wunderground.com zeigt die Wetterstation bzw. die Messwerte nicht an • Geben Sie die Zeitzone im Webserver der Basisstation ein (im Eingabefeld „Time Zone“). Für Deutsch- land ist beispielsweise „1“ einzutragen (Grundeinstellung ab Werk ist „-5“). Wird dies nicht gemacht, so sendet die Basisstation später „falsche“ bzw. veraltete Messdaten und der Server auf www.wunderground.com kann Ihre Station nicht anmelden. Vergleichen Sie die Uhrzeit Ihres PCs mit der Uhrzeit im Fenster „Live Data“ und korrigieren Sie die Zeitzone entsprechend. Die Basisstation erhält die Uhrzeit über den im Netzwerk vorhandenen Router und damit von einem Internet-Zeitserver. • Prüfen Sie, ob Sie die Station-ID und das Passwort richtig im Webserver der Basisstation eingegeben haben. • Kontrollieren Sie, ob die Basisstation einwandfreien Funkempfang hat. Starten Sie den Webserver der Basisstation und rufen Sie die Live-Anzeige auf (siehe Kapitel 12). Kontrollieren Sie dort, ob die Messda- ten der Sensoren angezeigt werden. Trennen Sie ggf. die Basisstation für einige Sekunden von der Stromversorgung. Beim anschließenden Neustart der Basisstation sucht diese nach dem Signal der verfügbaren Sensoren. Basisstation findet den Außensensor/Innensensor nicht • Beachten Sie zur Reichweite das Kapitel 16. • Trennen Sie die Basisstation für einige Sekunden von der Spannungs-/Stromversorgung. Beim anschlie- ßenden Neustart der Basisstation sucht diese nach dem Signal der verfügbaren Sensoren. • Verringern Sie den Abstand zwischen Basisstation und Außensensor/Innensensor • Überprüfen Sie die Batterien im Innensensor. Sind die Batterien richtig eingelegt (Polarität) oder sind die Batterien schwach oder leer? Tauschen Sie die Batterien testweise gegen neue Batterien aus. -
Seite 26: Reichweite
Falsche Werte von Wind- oder Regensensor • Wenn Sie die Messwerte des Wind- und Regensensors mit anderen Wetterstationen bzw. den Infor- mationen im Internet vergleichen wollen, so müssen Sie berücksichtigen, dass örtliche Gegebenheiten starken Einfluss auf die Messwerte haben. Abweichungen bei der Windgeschwindigkeit und Windrichtung werden z.B. durch Häuser oder Bäume verursacht. Gleiches gilt bei Regen. • Kontrollieren Sie den Regensensor, ob sich in dem Auffangtrichter ein oder mehrere Blätter befinden und entfernen Sie diese. • Kontrollieren Sie, ob der Außensensor korrekt montiert ist. Die Markierungen für die Himmelsrichtungen finden Sie auf der Oberseite des Außensensors (siehe Kapitel 8. c), Position 17). • Überprüfen Sie die Befestigung des Außensensors, evtl. hat sich dieser durch Windeinwirkung verdreht (etwa bei einem Sturm). Die Windrichtung stimmt in diesem Fall nicht mehr. 16. Reichweite Die Reichweite der Übertragung der Funksignale zwischen Außensensor und Basisstation beträgt unter optimalen Bedingungen bis zu 100 m, zwischen Innensensor und Basisstation bis zu 100 m. Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld-Reichweite“ (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger, ohne störende Einflüs- se). -
Seite 27: Wartung Und Reinigung
17. Wartung und Reinigung Das Produkt ist für Sie bis auf einen gelegentlichen Batterie-/Akkuwechsel wartungsfrei. Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu war- tende Bestandteile im Inneren des Produkts enthalten, öffnen Sie es deshalb niemals (bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise beim Einlegen/Wechseln der Batterien/Akkus). Zur Reinigung des Produkts genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, dies kann zu Kratzspuren führen. Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger leicht entfernt werden. Der Außensensor lässt sich mit einem mit sauberem Wasser angefeuchteten Tuch abwischen. Kontrollieren Sie regelmäßig, ob sich im Auffangtrichter des Regensensors z.B. Blätter gesammelt haben und entfernen Sie diese. Verwenden Sie zur Reinigung auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen (Verfärbungen) oder gar die Funktion beeinträchtigt werden kann. 18. Entsorgung a) Allgemein Das Produkt gehört nicht in den Hausmüll! Entsorgen Sie das unbrauchbar gewordene Produkt gemäß den geltenden gesetzlichen Bestim- mungen. -
Seite 28: Konformitätserklärung (Doc)
19. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vor- schriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter: www.conrad.com 20. Technische Daten a) Basisstation Betriebsspannung........5 V/DC Netzwerkanschluss ........RJ45, 10/100MBit Abmessungen ..........77 x 55 x 57 mm (B x T x H) Gewicht............55 g b) Steckernetzteil für Basisstation Betriebsspannung........100 - 240 V/AC, 50/60 Hz Ausgang............5 V/DC, 0,5 A c) Innensensor Stromversorgung .........2x Batterie vom Typ AAA/Micro Messbereich . -
Seite 29: D) Außensensor
d) Außensensor Stromversorgung .........3x Spezialakku (Nennspannung 1,5 V), Typ AA/Mignon Messbereich ..........Temperatur -40 °C bis +60 °C ..............Luftfeuchte 1% bis 99% (relativ) ..............Regenmenge 0 bis 9999 mm ..............Windgeschwindigkeit 0 bis 50 m/s ..............Licht 0 - 400000 lux Genauigkeit ...........Temperatur ±1 °C ..............Luftfeuchte ±5% ..............Regenmenge ±10% ..............Windgeschwindigkeit ±1 m/s (im Bereich von 0..5 m/s) bzw. ±10% (im Bereich >5 m/s) ..............Licht ±15% Messintervall ..........16 s Sendefrequenz ..........868 MHz Reichweite ............bis 150 m (im Freifeld, siehe Kapitel „Reichweite“) Abmessungen ..........100 x 490 x 320 mm (B x H x L) Gewicht............1242 g (incl. Akkus und Montagematerial) - Seite 32 D Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge- bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2014 by Conrad Electronic SE. V3_1214_02/VTP...
