PRO-TEST BEDIENUNGSHANDBUCH
1.
Den PRO-TEST Meßwertgeber in der erforderlichen Arbeitsebene an einer Werkbank oder mit den
beigefügten Befestigungsschrauben an der zusätzlichen Befestigungsplatte (Bestell-Nr. 62198)
befestigen. Mit dem mitgelieferten 6-mm-Innenvierkantschlüssel von Hand anziehen.
WICHTIG!
Die Auflageflãche der Messwertgebereinheit muss immer ganz auf einer tragenden Flãche aufliegen.

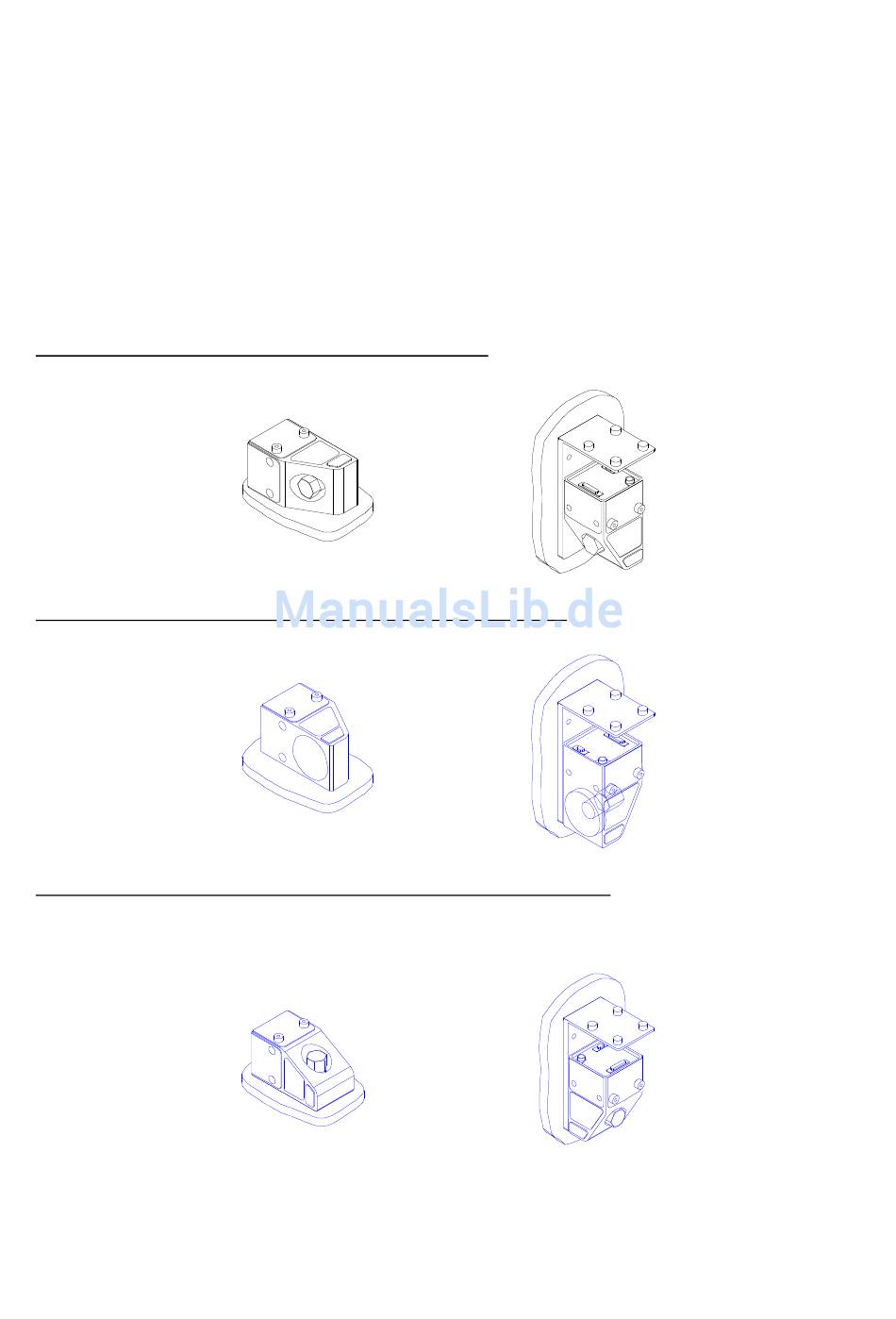

BEFESTIGUNGSLAGE ZUM PRÜFEN IM URZEIGERSINN
(Bolzen mit beigelegtem Inbusschlüssel von Hand anziehen).
Senkrecht-Testen
(Werkbankmontage)
BEFESTIGUNGSLAGE ZUM PRÜFEN IM GEGENUHRZEIGERSINN
(Bolzen mit beigelegtem Inbusschlüssel von Hand anziehen).
Senkrecht-Testen
(Werkbankmontage)
BEFESTIGUNGSLAGE FÜR RECHTS-UND LINKSDREHENDE PRÜFUNG
WICHTIG!
Bolzen mit einem Drehmoment von 50 N.m anziehen und bei Entfernung ersetzen.
Waagrecht-Testen
(Werkbankmontage)
2.
Die Anzeige-Einheit des PRO-TEST mit ihren beiden unteren Bohrungen auf die hervorstehenden
Schraubenköpfe des Meßwertgebergehäuses aufsetzen. Die Verbindungsleitung zwischen Anzeige-
Einheit und Meßwertgeber einstecken.
BEDIENUNGSANWEISUNG
Senkrecht-
Testen
(Wandmontage)
Senkrecht-
Testen
(Wandmontage)
Senkrecht-
Testen
(Wandmontage)
SEITE 2 VON 10
AUSGABE 5
AUGUST 1999
