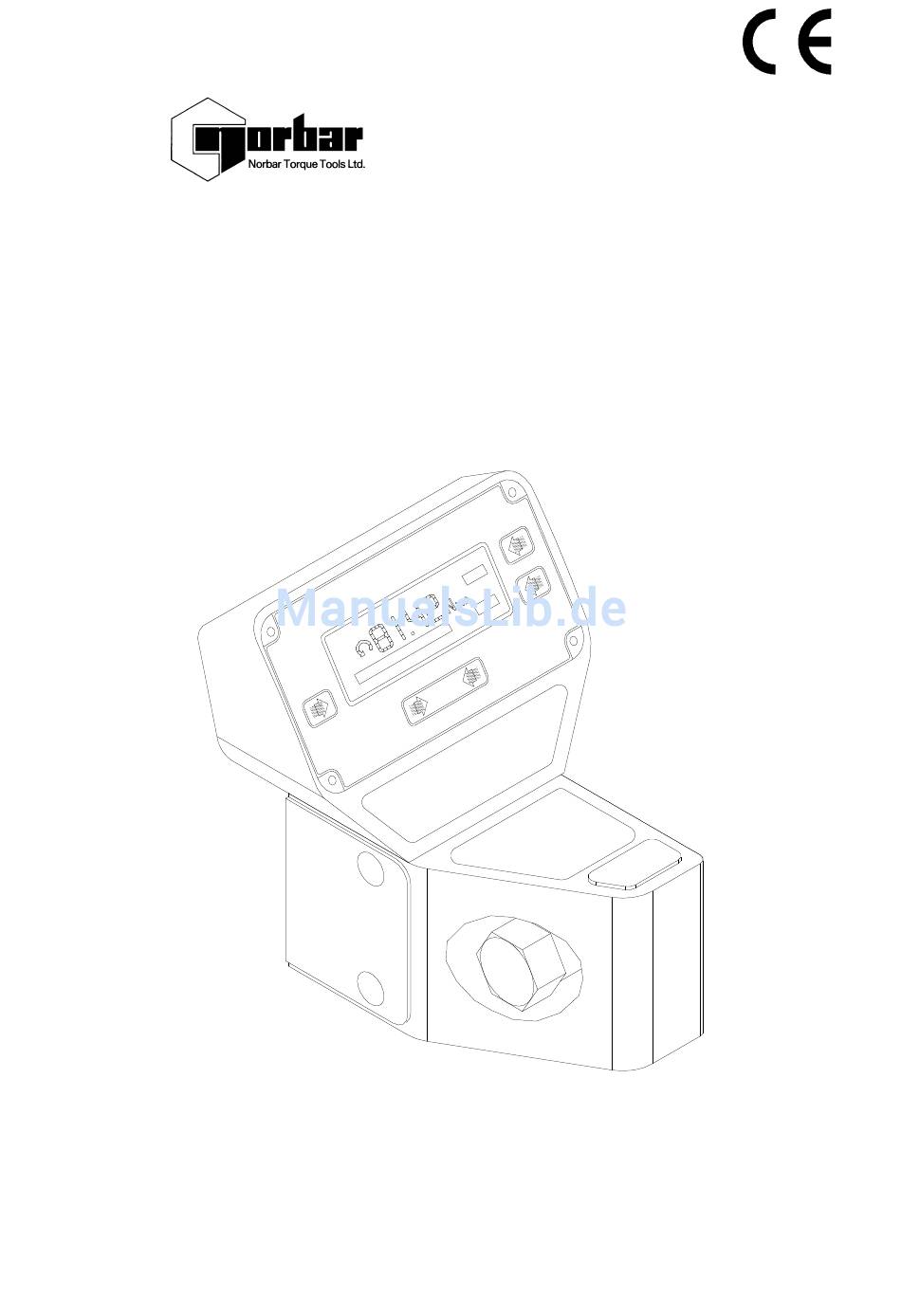

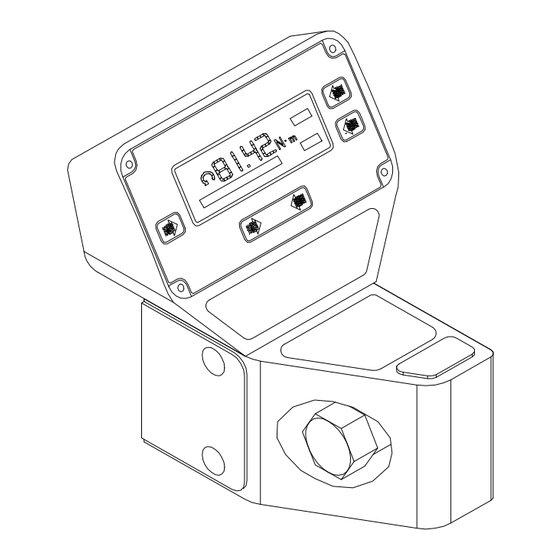

PROFESSIONELLER DREHMOMENT-TESTER
PRO-TEST 40, 400 & 1500ER
BEDIENUNGS-HANDBUCH (Bestell-Nr. 34237) AUSGABE 5
ANWENDUNG MIT PRO-TEST AUSGERÜSTET MIT VERSION 37701.101, 37701.102 & 37701.201
MODELLE, FÜR DIE DIESES HANDBUCH GÜLTIG IST
NORBAR TORQUE TOOLS LTD, Beaumont Road, Banbury, Oxfordshire, OX16 7XJ, UNITED KINGDOM
(DEUTSCH/GERMAN)
SOFTWARE
43180
PRO-TEST 40 MESSWERTGEBER
43181
PRO-TEST 400 MESSWERTGEBER
43189
PRO-TEST 1500ER MESSWERTGEBER
43184
PRO-TEST ANZEIGEMODUL
Tel : + 44 (0) 1295 270333,
Fax : + 44 (0) 1295 753643
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für norbar PRO-TEST 40
Inhaltszusammenfassung für norbar PRO-TEST 40
- Seite 1 PRO-TEST 40 MESSWERTGEBER 43181 PRO-TEST 400 MESSWERTGEBER 43189 PRO-TEST 1500ER MESSWERTGEBER 43184 PRO-TEST ANZEIGEMODUL NORBAR TORQUE TOOLS LTD, Beaumont Road, Banbury, Oxfordshire, OX16 7XJ, UNITED KINGDOM Tel : + 44 (0) 1295 270333, Fax : + 44 (0) 1295 753643...
-
Seite 2: Inhaltsverzeichnis
INHALT SEITE Einleitung Montagezeichnung Bedienungsanweisung Setup-Menüs und Optionen Serielle Ausgabeschnittstelle RS-232-C Option Drucksperr-Steuerung Spezifikationen Fehlersuche... -
Seite 3: Einleitung
Ausgabeschnittstelle RS-232-C bereitgestellt. Als Option erhältlich: Montagekonsole, Einsatz 1” Vierkanz zu 36mm Sechskant, Drucksperr-Steuerung, Datendrucker, 12 Volt Gleichstrom-Netzgerät für Benützung in Fahrzeugen. MONTAGE-ZEICHNUNG 43184 38793 25429 43180 PRO-TEST 40 43181 PRO-TEST 400 43189 PRO-TEST 1500ER 38796 29067 3/8” TO 10mm... -
Seite 4: Bedienungsanweisung
PRO-TEST BEDIENUNGSHANDBUCH SEITE 2 VON 10 AUSGABE 5 AUGUST 1999 BEDIENUNGSANWEISUNG Den PRO-TEST Meßwertgeber in der erforderlichen Arbeitsebene an einer Werkbank oder mit den beigefügten Befestigungsschrauben an der zusätzlichen Befestigungsplatte (Bestell-Nr. 62198) befestigen. Mit dem mitgelieferten 6-mm-Innenvierkantschlüssel von Hand anziehen. WICHTIG! Die Auflageflãche der Messwertgebereinheit muss immer ganz auf einer tragenden Flãche aufliegen. - Seite 5 PRO-TEST BEDIENUNGSHANDBUCH SEITE 3 VON 10 AUSGABE 5 AUGUST 1999 Das Netzkabel zuerst hinten im Meßwertgebergehäuse und dann in die Netzsteckdose einstecken. Wenn der Netzstecker nicht paßt, folgendermaßen verdrahten BRAUN - PHASE BLAU - NULLEITER GRÜN/GELB - ERDE WARNUNG !! Es ist wichtig, dass Phase, Nulleiter und Erdleiter immer angeschlossen sind.
-
Seite 6: Setup-Menüs Und Optionen
PRO-TEST BEDIENUNGSHANDBUCH SEITE 4 VON 10 AUSGABE 5 AUGUST 1999 SETUP-MENÜS UND OPTIONEN EINHEIT WAHLEN BETRIEBSARTEN> GLEITENDE DRUCKEN MESSWERTERFASSUNG ZERO Um ins Setup-Menü zu gelangen, drücken Sie gleichzeitig die Tasten ‘ EINHEIT WAHLEN’ und ‘ DRUCKEN ’ und lassen Sie sie wieder los; für die Dauer von zwei Sekunden wird ‘ SOFTWARE VERSION NUMBER' angezeigt. MENU SPRACHE ENGLISH DANSK... - Seite 7 PRO-TEST BEDIENUNGSHANDBUCH SEITE 5 VON 10 AUSGABE 5 AUGUST 1999 RS 232 C PARAMETER PARITAITSPRUFUNG AUS BEENDEN 8 DATEN BITS 2 STOP BITS ü/û ê FUHRENDE LEERZEICHEN GERADE/ ê AUSGABE MIT EINHEITEN JA UNGERDE/AUS Z E RO Gewünschten Parameter durch wiederholtes Betãtigen der ‘ê‘ Taste wählen, bis der gewünschte Text blinkt. Um die Einstellung zu ändern, Taste unten rechts drücken.
-
Seite 8: Funktion
PRO-TEST BEDIENUNGSHANDBUCH SEITE 6 VON 10 AUSGABE 5 AUGUST 1999 SERIELLE DATENAUSGABE-SCHNITTSTELLE RS-232-C Für die Übertragung von Daten an Computer, Drucker usw. werden sowohl die Meßwerte als auch die Maßeinheiten (wie auf der Anzeige dargestellt) in einem gebräuchlichen Datenformat bereitgestellt. Die Daten werden automatisch an die RS-232-C-Schnittstelle ausgegeben, wenn der Zeitgeber des Autoreset-Modus’... -
Seite 9: Option Drucksperr-Steuerung
PRO-TEST BEDIENUNGSHANDBUCH SEITE 7 VON 10 AUSGABE 5 AUGUST 1999 MITUTOYO DATENPROZESSOREN:- ____________________________________________________ Das Instrument kann so konfiguriert werden, daß es mit Mitutoyo DP3DX, DP7, QM1000 und QM5000 Datenprozessorfamilien kommunizieren kann. Für DP3DX, DP7, QM1000 und die QM5000-Familien müssen die Maßeinheiten ausgeblendet werden. Für DP3DX und die DP7-Familien muß... -
Seite 10: Spezifikationen
PRO-TEST BEDIENUNGSHANDBUCH SEITE 8 VON 10 AUSGABE 5 AUGUST 1999 SPEZIFIKATIONEN SPEZIFIKATIONEN DES PRO-TEST MESSWERTGEBERS:-__________________________________ PRO-TEST 40 PRO-TEST 400 PRO-TEST 1500ER BETRIEBS- 0 bis 40 Nm 0 bis 400 Nm 0 bis 1500 Nm BEREICH 5% bis 100% des 5% bis 100% des... - Seite 11 NULLUNTERDRÜCKUNG NACHFÜHRUNG keine. ALLE SPEICHER-BETRIEBSARTEN Unterdrückung von 0 bis etwa 0,5% des Meßwertgeber-Kalibrierbereiches. MASSEINHEITEN PRO-TEST 40 N.m, dN.m, cN.m, lbf.ft, lbf.in, ozf.in, kgf.m, kgf.cm. (im Menü wählbar). PRO-TEST 400 N.m, dN.m, lbf.ft, lbf.in, kgf.m, kgf.cm. (im Menü wählbar). PRO-TEST 1500ER N.m, lbf.ft, lbf.in, kgf.m.
-
Seite 12: Fehlersuche
Zur Aufrechterhaltung der spezifizierten Genauigkeit ist eine Neukalibrierung mindestens einmal pro Jahr empfehlenswert. Neukalibrierung und Reparaturen sollten ausschließlich von Norbar oder einem von Norbar zugelassenen Fachbetrieb durchgeführt werden; dort sind alle Einrichtungen vorhanden, um eine Funktion der Instrumente mit größtmöglicher Genauigkeit zu gewährleisten.
