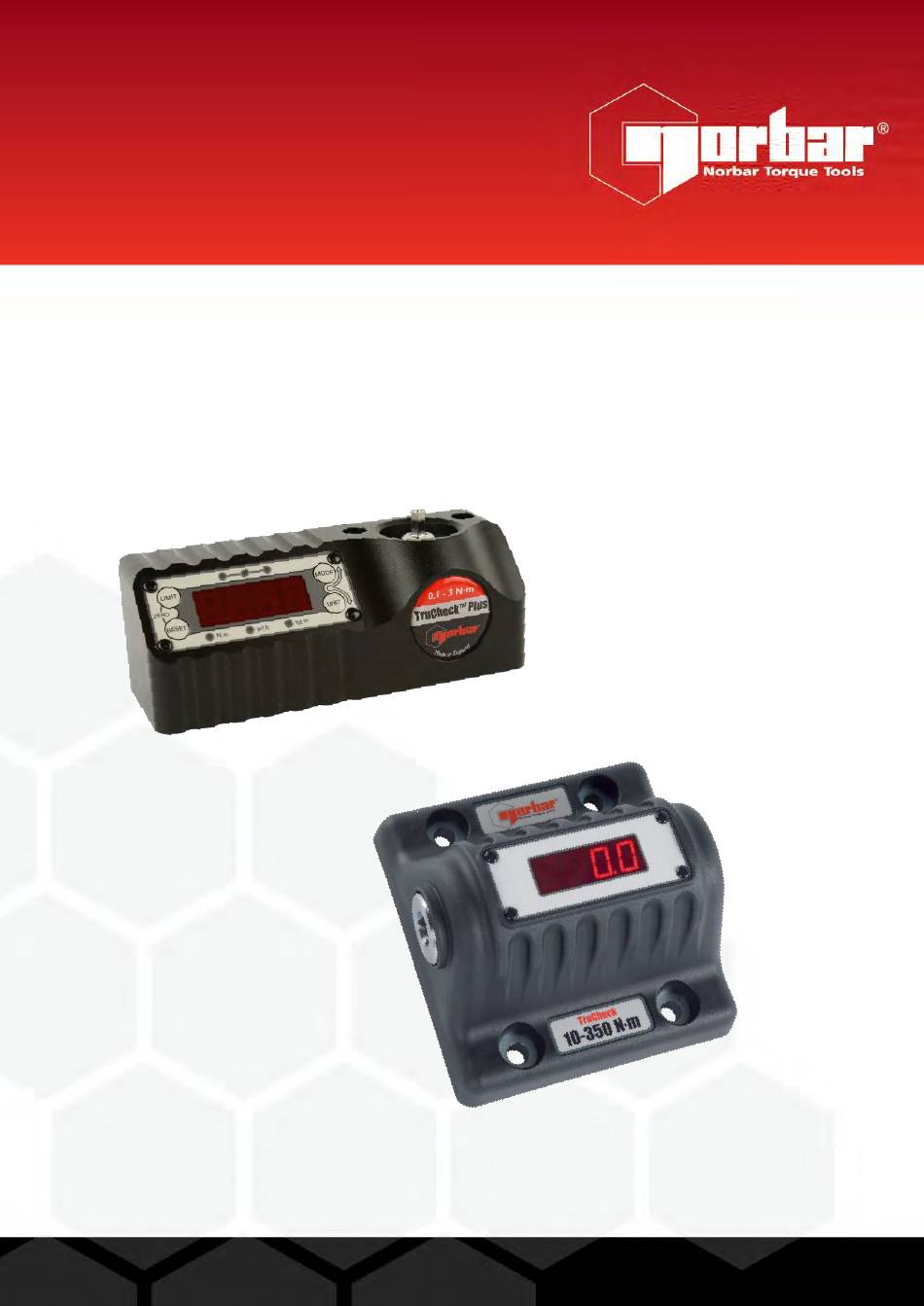

- Seite 1 BEDIENUNGSANLEITUNG TRUCHECK™ & TRUCHECK™ PLUS Teilenummer 34384.DE | Ausgabe 2 | | Übersetzung der Originalanweisungen (Deutsch)
-
Seite 2: Inhaltsverzeichnis
INHALT Installation (Alle Modelle für 3 N·m, 10 N·m und 25 N·m) Betrieb (43250, 43251 & 43252) Schaltfläche MODUS Schaltfläche EINHEIT Schaltfläche RESET Schaltfläche GRENZWERT Verwendung des Geräts Serieller Anschluss Betrieb (43253, 43254 & 43255) Technische Spezifikationen (Alle Modelle für 3 N·m, 10 N·m und 25 N·m) Umgebungsbedingungen Kalibrierung Reparatur... -
Seite 3: Beschreibung

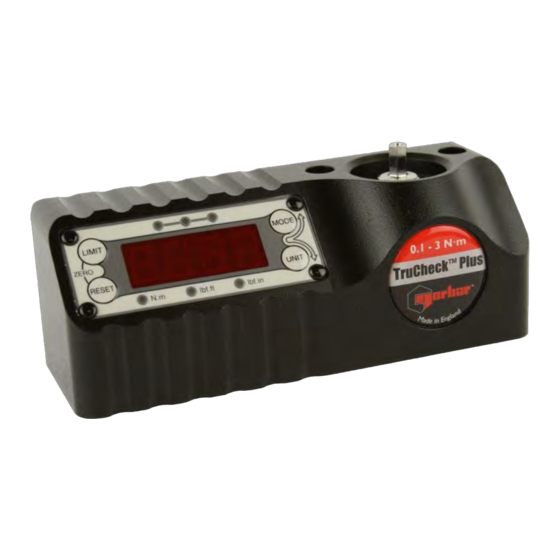

Teilenummer Beschreibung 43250 TruCheck™ Plus 0,1 – 3,0 N∙m 43251 TruCheck™ Plus 1 – 10 N∙m 43252 TruCheck™ Plus 1 – 25 N∙m 43253 TruCheck™ 0,1 – 3,0 N∙m 43254 TruCheck™ 1 – 10 N∙m 43255 TruCheck™ 1 – 25 N∙m INSTALLATION (ALLE MODELLE FÜR 3 N·m, 10 N·m UND 25 N·m) -
Seite 4: Betrieb (43250, 43251 & 43252)
3. Setzen Sie den Schraubenzieher / Drehmomentschlüssel in das Gerät und drehen Sie ihn in die gewünschte Richtung. Serieller Anschluss Verbinden Sie das (mitgelieferte) Kabel mit dem seriellen Anschluss des TruCheck™ Plus sowie mit einem Computer/Drucker. Kommunikationseinstellungen: 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. -
Seite 5: Betrieb (43253, 43254 & 43255)
BETRIEB (43253, 43254 & 43255) 1. Setzen Sie den Schraubenzieher / Drehmomentschlüssel in das Gerät und drehen Sie ihn in die gewünschte Richtung. Entfernen Sie den Schraubenzieher / Drehmomentschlüssel und setzen Sie die Anzeige (bei Bedarf) auf Null zurück, indem Sie auf den roten Knopf auf der Seite des Geräts drücken. 2. -
Seite 6: Reparatur
REPARATUR Reparaturarbeiten sollten durch den Lieferanten oder einen vom Lieferanten zugelassenen Vertreter erfolgen, bei dem alle Vorrichtungen für die Sicherstellung der bestmöglichen Genauigkeit des Geräts zur Verfügung stehen. Im Gehäuse befinden sich keine Teile, die durch den Nutzer repariert werden müssen. REINIGUNG Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel. -
Seite 7: Installation (Alle Modelle Für 350 N·m, 250 Lbf·ft, 1000 N·m, 750 Lbf·ft Et 2000 N·m)
TruCheck™ 10 – 350 N∙m 43222 TruCheck™ Plus 10 – 350 N∙m 43226 TruCheck™ 13,5 – 337,5 N∙m 43227 TruCheck™ 13,5 – 337,5 N∙m F/W RS232 43230 TruCheck™ 100 – 1000 N∙m 43231 TruCheck™ Plus 100 – 1000 N∙m 43237 TruCheck™... -
Seite 8: Betrieb (43222, 43231 & 43245)
3. Setzen Sie den Drehmomentschlüssel in das Gerät und drehen Sie ihn in die gewünschte Richtung. Serieller Anschluss Verbinden Sie das (mitgelieferte) Kabel mit dem seriellen Anschluss des TruCheck™ Plus sowie mit einem Computer/Drucker. Kommunikationseinstellungen: 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. -
Seite 9: Betrieb (43227 & 43238)
Die Anzeige zeigt den ersten Scheitelpunkt des angewandten Drehmoments an. Die serielle Datenausgabe des höchsten Drehmoments wird automatisch übertragen. Serieller Anschluss Verbinden Sie das (mitgelieferte) Kabel mit dem seriellen Anschluss des TruCheck™ sowie mit einem Computer/Drucker. Kommunikationseinstellungen: 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. -
Seite 10: Umgebungsbedingungen
Umgebungsbedingungen: a) Verwendung in Gebäuden. IP 40. b) Höhe bis zu 2000 m. c) Temperatur von 5°C bis 40°C. d) Maximale relative Luftfeuchtigkeit von 80 % bei einer Temperatur von bis zu 31°C. Die relative Luftfeuchtigkeit nimmt linear bis zu einer Luftfeuchtigkeit von 50 % bei 40°C ab. e) Netzspannungsschwankungen von bis zu ±10 % der Nennspannung. - Seite 11 Tel.: + 86 21 6145 0368 AUSTRALIEN E-Mail: sales@norbar.com.cn Tel.: + 61 (0)8 8292 9777 E-Mail: norbar@norbar.com.au NORBAR TORQUE TOOLS INDIA PVT. LTD Plot No A-168, Khairne Industrial Area, NORBAR TORQUE TOOLS INC Thane Belapur Road, Mahape, 36400 Biltmore Place, Willoughby, Navi Mumbai –...
