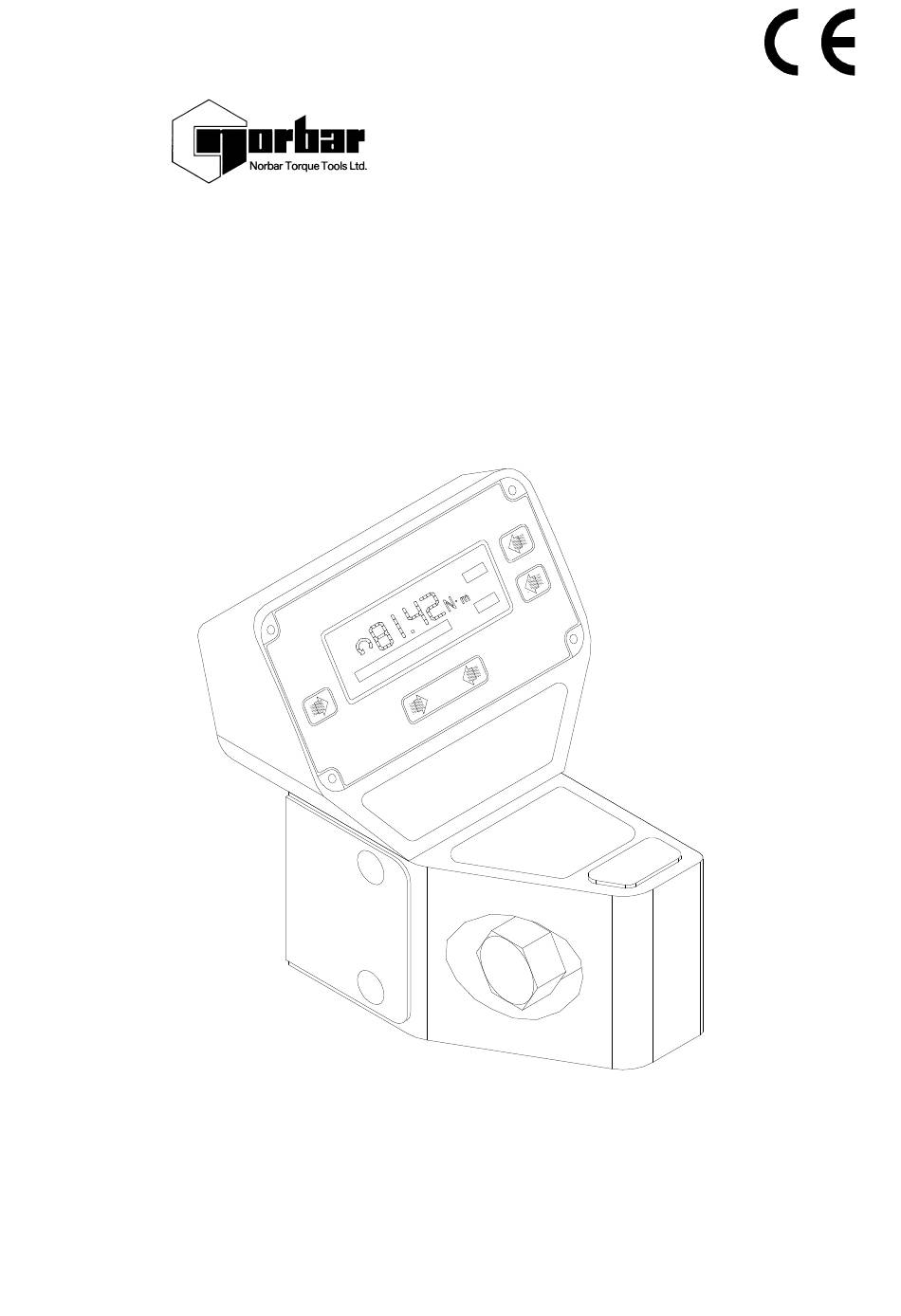

PROFESSIONELE KOPPELTESTER
PRO-TEST 40, 400 & 1500ER
BEDIENINGSHANDLEIDING (ART. No. 34237) VERSIE 5
VOOR GEBRUIK MET PRO-TEST VOORZIEN VAN VERSIE 37701.101, 37701.102 & 37701.201
NORBAR TORQUE TOOLS LTD, Beaumont Road, Banbury, Oxfordshire, OX16 7XJ, UNITED KINGDOM
(NEDERLANDS/DUTCH)
SOFTWARE
MODEL NUMBERS COVERED BY THIS MANUAL
43180
PRO-TEST 40 TRANSDUCER
43181
PRO-TEST 400 TRANSDUCER
43189
PRO-TEST 1500ER TRANSDUCER
43184
PRO-TEST DISPLAY MODULE
Tel : + 44 (0) 1295 270333,
Fax : + 44 (0) 1295 753643
Werbung
Verwandte Anleitungen für norbar PRO-TEST 40
Inhaltszusammenfassung für norbar PRO-TEST 40
- Seite 1 PRO-TEST 40 TRANSDUCER 43181 PRO-TEST 400 TRANSDUCER 43189 PRO-TEST 1500ER TRANSDUCER 43184 PRO-TEST DISPLAY MODULE NORBAR TORQUE TOOLS LTD, Beaumont Road, Banbury, Oxfordshire, OX16 7XJ, UNITED KINGDOM Tel : + 44 (0) 1295 270333, Fax : + 44 (0) 1295 753643...
-
Seite 2: Inhaltsverzeichnis
INHOUD PAGINA Inleiding Montage Schema Bedieningsinstructies Set Up Menu’s en Opties RS-232-C Seriële Data Output Interface Print - Blokkeer - Optie Specificaties Foutopsporing... -
Seite 3: Inleiding
Opties zijn een montage beugel, 1” vk.naar 36 mm zk. Adapter, Print signaal onderdrukker, Data printer en 12 VDC aansluiting voor gebruik in voertuigen. MONTAGE SCHEMA 43184 38793 25429 43180 PRO-TEST 40 43181 PRO-TEST 400 43189 PRO-TEST 1500ER 38796 29067 3/8”... -
Seite 4: Bedieningsinstructies
PRO-TEST BEDIENINGSHANDLEIDING PAGINA 2 VAN 10 VERSIE 5 AUGUST. 1999 BEDIENINGSINSTRUCTIES Monteer de Pro-Test transducer stevig op een voor de testmethode juiste wijze op de werkbank of op de bij te bestellen montagebeugel (art. nr. 62198) met de 2 meegeleverde bevestigingsbouten, zet de bouten vast met behulp van de 6mm binnenzeskant sleutel. - Seite 5 PRO-TEST BEDIENINGSHANDLEIDING PAGINA 3 VAN 10 VERSIE 5 AUGUST. 1999 Steek de voedingsstekker in de achterzijde van de behuizing van de transducer en steek de stekker in het stopcontact. Indien er geen hoofdstekker werd mee geleverd, de draden als volgt aansluiten: BRUIN - FASE BLAUW - NEUTRAAL GROEN/GEEL - AARDE...
-
Seite 6: Set Up Menu's En Opties
PRO-TEST BEDIENINGSHANDLEIDING PAGINA 4 VAN 10 VERSIE 5 AUGUST. 1999 INSTELLINGEN EN OPTIES SELECTEER EENHEID UITDRAAI FUNCTIE> UITLEZING ZERO Om in ‘SET UP’ mode te komen, gelijktijdig de knoppen ‘KEUZE EENHEDEN & ‘UITDRAAI’ indrukken, en ze weer vrijlaten. Dan verschijnt gedurende 2 seconden de ‘SOFTWARE VERSIE NUMMER’ op het scherm. TAALMENU ENGLISH DANSK... - Seite 7 PRO-TEST BEDIENINGSHANDLEIDING PAGINA 5 VAN 10 VERSIE 5 AUGUST. 1999 RS 232 C PARAMETERS MENU PARITEIT UIT UITGANG DATA BITS 8 STOP BITS 2 HOOFDKARAKTER BLANK UIYOER EENHEDEN JA ê EVEN/ONEVEN/UIT Z E RO Selecteer de gewenste parameter door op de ‘ê‘ knop te drukken tot deze knippert. Om de instelling te veranderen, druk op de knop rechtsonder, deze verandert van functie als elke parameter wordt geselecteerd.
-
Seite 8: Rs-232-C Seriële Data Output Interface
PRO-TEST BEDIENINGSHANDLEIDING PAGINA 6 VAN 10 VERSIE 5 AUGUST. 1999 RS-232-C SERIËLE DATA OUTPUT INTERFACE De gegevens van zowel de meetwaarden als de eenheden (zoals te zien op het scherm) komen in het vertrouwde seriële data format voor de communicatie met computers, printers, enz. De gegevens gaan automatisch naar de RS-232-C Interface indien de automatische nulstelling is ingeschakeld, wanneer de ‘GEHEUGEN NULSTEL knop wordt ingedrukt, of door de ‘PRINT’... -
Seite 9: Print - Blokkeer - Optie
PRO-TEST BEDIENINGSHANDLEIDING PAGINA 7 VAN 10 VERSIE 5 AUGUST. 1999 MITUTOYO DATA PROCESSORS:- ______________________________________________________ Het instrument kan ingesteld worden om te communiceren met volgende families van data processors: Mitutoyo DP3DX, DP7, QM1000 en QM5000. Voor de DP3DX, DP7, QM1000 and QM5000 families, moeten de meeteenheden geblokkeerd worden. Voor de DP3DX and DP7 families, moet er een ‘+’... -
Seite 10: Specificaties
PRO-TEST BEDIENINGSHANDLEIDING PAGINA 8 VAN 10 VERSIE 5 AUGUST. 1999 SPECIFICATIES PRO-TEST TRANSDUCER SPECIFICATIE:- _______________________________________________ PRO-TEST 40 PRO-TEST 400 PRO-TEST 1500ER 0 to 40 N.m. 0 to 400 N.m. 0 to 1500 N.m. WERKBEREIK KALIBRATIE 5% tot 100% van de schaal... - Seite 11 ALLE GEHEUGEN MODES Onderdrukking van 0 tot ongeveer 0.5% van het transducer kalibratie bereik. MEETEENHEDEN PRO-TEST 40 N.m, dN.m, cN.m, lbf.ft, lbf.in, ozf.in, kgf.m, kgf.cm. (Volgens Selectie - Menu). PRO-TEST 400 N.m, dN.m, lbf.ft, lbf.in, kgf.m, kgf.cm. (Volgens Selectie - Menu).
-
Seite 12: Foutopsporing
Om de aangegeven nauwkeurigheid te behouden is het aan te bevelen om de Pro-Test transducers ten minste eens per jaar opnieuw te herkalibreren. Herkalibratie en reparatie moeten uitgevoerd worden bij Norbar of een door Norbar erkend agent, waar alle faciliteiten beschikbaar zijn om zeker te stellen dat het instrument functioneert aan zijn maximale nauwkeurigheid.
