4.3.
MESSUNGEN
4.3.1.
DC-Spannungsmessung
Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung
zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und
das Multimeter könnte zerstört werden.
1. Drehen Sie den Funktionswahlschalter in den gewünschten Spannungsbereich ( 2V,
20V, 200V, 600V). Wählen Sie den höchsten Bereich aus, wenn die zu messende
Spannungshöhe unbekannt ist.
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in VΩ Ω Ω Ω
schwarze Messleitung in den COM Eingang (s. Abb. 2).
3. Verbinden Sie nun die rote Messleitung dem positiven und die schwarze Messleitung
mit dem negativen Pol. Die Spannungsgrösse wird nun in der LCD Anzeige
angegeben.
4. Eine Anzeige von .123 bedeutet einen Messwert von 0,123V. Die Null vor dem Komma
wird bei diesem Multimeter nicht angezeigt.
5. Wenn auf dem Display "1." erscheint, ist die gemessene Spannung höher als der
gewählte Messbereich.
6. Wenn auf dem Display "-" erscheint, wurden Plus- und Minuspol vertauscht.
ACHTUNG !
HT21
OFF
V
V
600
600
200
200
20
2M
200
2
k
20
k
2k
Auto power off
!
CAT III
MAX
600V
COM

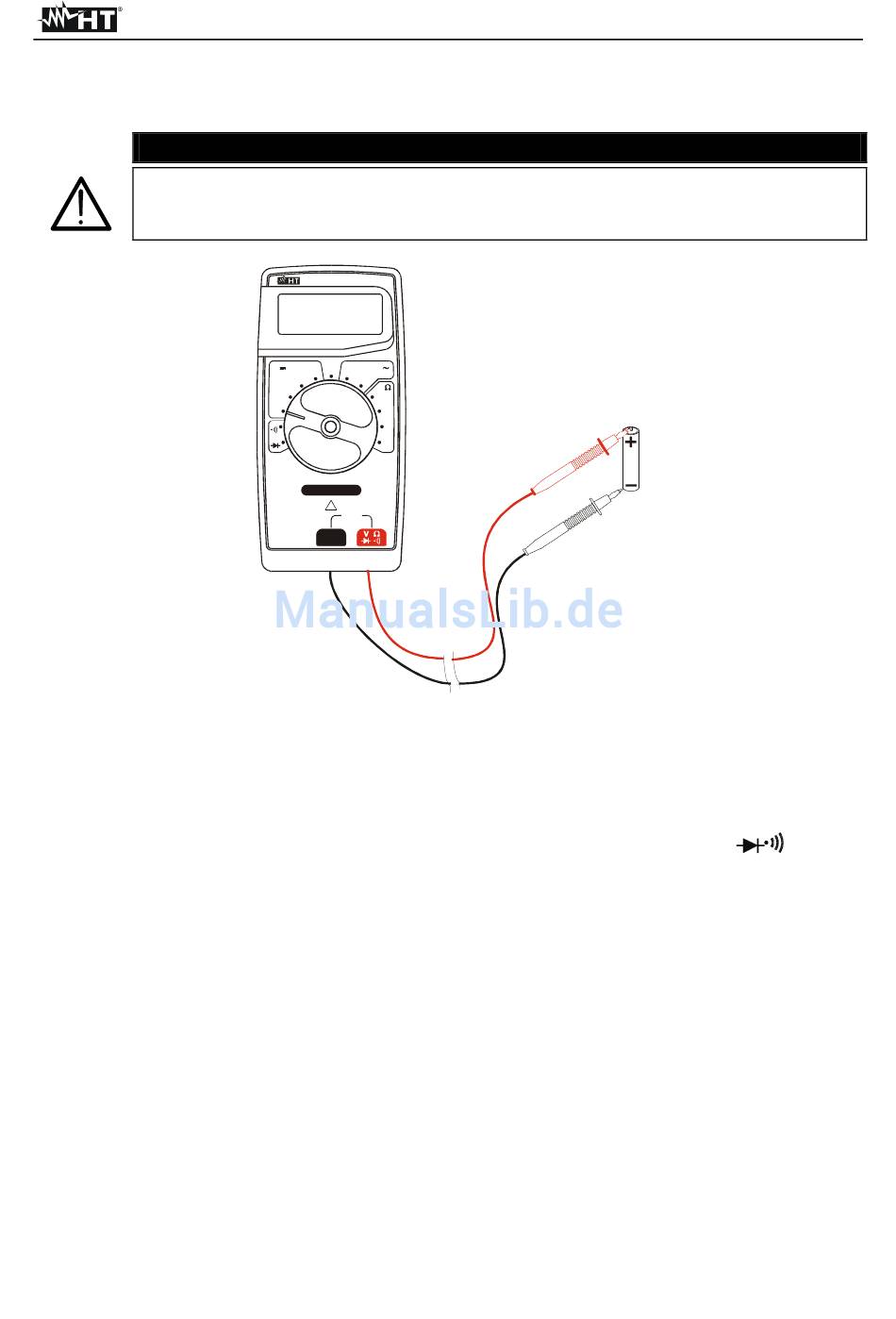

Abb. 2: DC-Spannungsmessung
DE - 7
HT2121
und die
