4.3. MESSUNGEN
4.3.1. DC Spannungsmessung
Die max. Eingangsspannung ist DC 1000V. Versuchen Sie keine Spannung
zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und
das Multimeter könnte zerstört werden
1. Wählen Sie diese V
2. Verbinden Sie die Messleitung, rot: V
3. Verbinden Sie nun die rote und die schwarze Messleitung mit dem positiven und dem
negativen-Pol (siehe
4. Abb. 3).
5. Die Spannungsgröße wird automatisch erkannt und am Display angezeigt. Der 30mV
und 300mV Messbereich kann nur manuell ausgewählt werden.
6. Drücken Sie die AUTO/MAN Taste zur Aktivierung der manuellen Bereichswahl (siehe
§ 4.2.2). Für den 30mV Bereich ist vorab ein Nullabgleich notwendig:
Wählen Sie den 30mV Messbereich und halten Sie die Messleitungen aneinander
Drücken Sie die Multifunktion Taste. Die Anzeige "00.00" (+ 1dgt) wir angezeigt und
der Dezimalpunkt blinkt.
Die angezeigte Spannung beim Drücken der Multifunktionstaste wird benutzt als
Referenzwert und automatisch abgezogen vom anschliessend
Messwert
Drücken und halten Sie die Multifunktion Taste um die Funktion Nullabgleich zu
verlassen.
7. Die Anzeige "OL" gibt an, das die gemessene Spannung außerhalb des messbaren
Bereiches liegt. Das Symbol "-" im Display zeigt, an das die Prüfleitungen umgepolt
werden müssen, damit die Spannung positiv angezeigt wird.
ACHTUNG

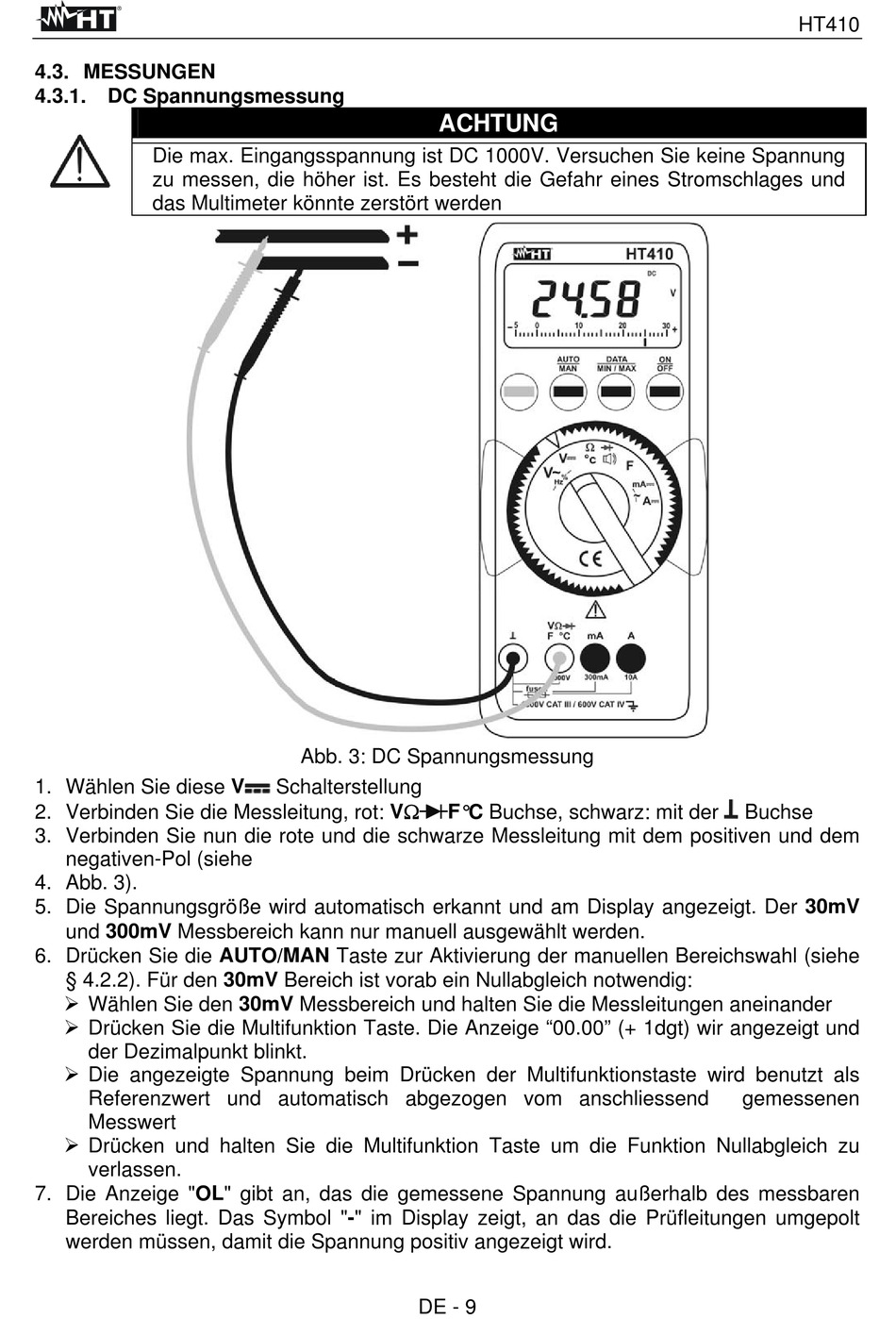

Abb. 3: DC Spannungsmessung
Schalterstellung
DE - 9
F°C Buchse, schwarz: mit der
HT410
Buchse
gemessenen
