TAB 8
TAB 7
V
ORBEREITUNG

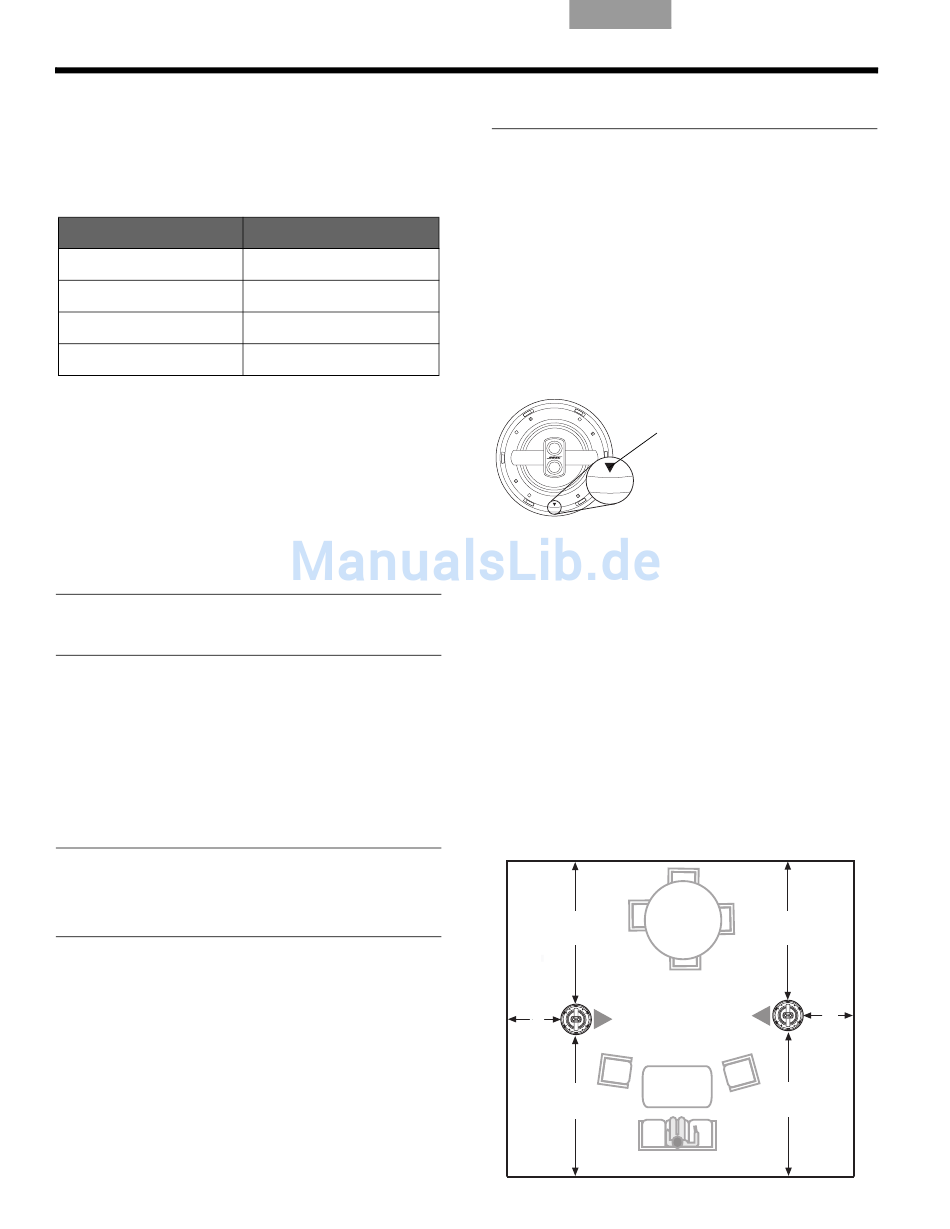

Auswählen des Lautsprecherkabels
Wenn die Kabel noch nicht installiert sind, verwenden
Sie diese Anleitung für die Auswahl und Verwendung
der Lautsprecherkabel. Wenn die Kabel bereits
installiert sind, überprüfen Sie, ob sie die folgenden
Standards erfüllen.
Querschnitt
18 AWG (0,82 mm
2
)
16 AWG (1,3 mm
2
)
2
14 AWG (2,1 mm
)
2
12 AWG (3,3 mm
)
Berücksichtigen Sie den Standort der Lautsprecher und
achten Sie darauf, dass ausreichend Kabel vorhanden
ist, um die Lautsprecher zu erreichen. Dies beinhaltet
die für die Verkabelung der Lautsprecher erforderliche
Länge, bevor sie in die Decke montiert werden.
Vorbereitung der Kabeladern
Lautsprecherkabel bestehen aus zwei isolierten Adern.
Die Isolierung einer der Adern ist markiert (durch
Streifen, Ringe oder Rippen) und kennzeichnet sie als
positive Ader. Die andere Ader ist die negative Ader.
Hinweis: Manchmal ist die Markierung an den Adern
schwer zu erkennen. Prüfen Sie daher beide Adern
sorgfältig.
1. Entfernen Sie ungefähr 13 mm der Isolation von
jeder Ader.
2. Verdrillen Sie die blanken Aderenden, um zu
verhindern, dass lose Drähte benachbarte
Anschlussklemmen berühren.
Verbinden Sie jede Ader mit der entsprechenden
Lautsprecheranschlussklemme (Plus an Plus (+),
Minus an Minus (-)).
Hinweis: Wenn Sie Informationen zur Installation der
Kabel benötigen, wenden Sie sich an einen
professionellen Elektriker oder Audio-/Videoinstallateur,
oder suchen Sie Referenzbücher in einer Buchhandlung in
der Nähe.
4
TAB 6
TAB 5
Maximale Länge
6 m
9 m
15 m
9 m
TAB 4
Deutsch
Aufstellungshinweise
Die Ausrichtung und Platzierung dieser identischen
Lautsprecher ist für ihre Leistung äußerst wichtig.
Befolgen Sie diese Anleitung bei der Auswahl des
ungefähren Orts für die Lautsprecher. Lesen Sie vor der
Markierung des Orts für die Deckenöffnungen
• „Weitere Hinweise" auf Seite 5, und
• „WARNUNG:" auf Seite 6.
Verwendung des Pfeils als
Orientierung
Im Innenflansch der Lautsprecher befindet sich ein
kleiner Pfeil. Verwenden Sie ihn als Orientierung bei der
Ausrichtung der Lautsprecher zueinander.
Richtungspfeil
Die folgenden Diagramme zeigen die richtige Ausrichtung
bei Verwendung eines Lautsprecherpaars für Stereoklang,
oder mehrerer Lautsprecher für Heimkinoklang.
Platzierung der Lautsprecher für
Stereoklang
Stellen Sie diese zwei Lautsprecher auf:
– einen links und einen rechts an der Vorderseite
des Raums
– mit dem Pfeil auf den gegenüberliegenden
Lautsprecher zeigend
– in gleichem Abstand zum Haupthörbereich
– jeweils MINDESTENS:
- 0,6 m von der vorderen Wand entfernt
- 1 m von den seitlichen Wänden entfernt
- in einem Abstand von 2 m zueinander
Vorderseite des Musikraums
Minimum
2' (.6 m)
Minimum
3'
(1 m)
Minimum
2' (.6 m)
TAB 2
English
Minimum
2' (.6 m)
Minimum
3'
(1 m)
Minimum
2' (.6 m)
