TA-4030/4060/4120 KX
9. LINE/MIC SWITCH
When using the MIC or LINE, please locate the input
select switch to desirable direction.
10. INPUT "IN1"
Balanced input that can be used to connect an dynamic
microphone (30-600 ohm), or an audio source with high level
signal output (e.g. AM/FM tuner, cassette deck, CD player
etc.). It is able to take 6,3 mm stereo jack connectors. To
select the input sensitivity it is necessary to use the switch 7.
This input has a "Voice Priority" function.
Deactivating the Priority function of Input "IN1"
a : Disconnect the power source from the amplifier
b : Unscrew the 3 screws on each side of the amplifier and
take off the cover.

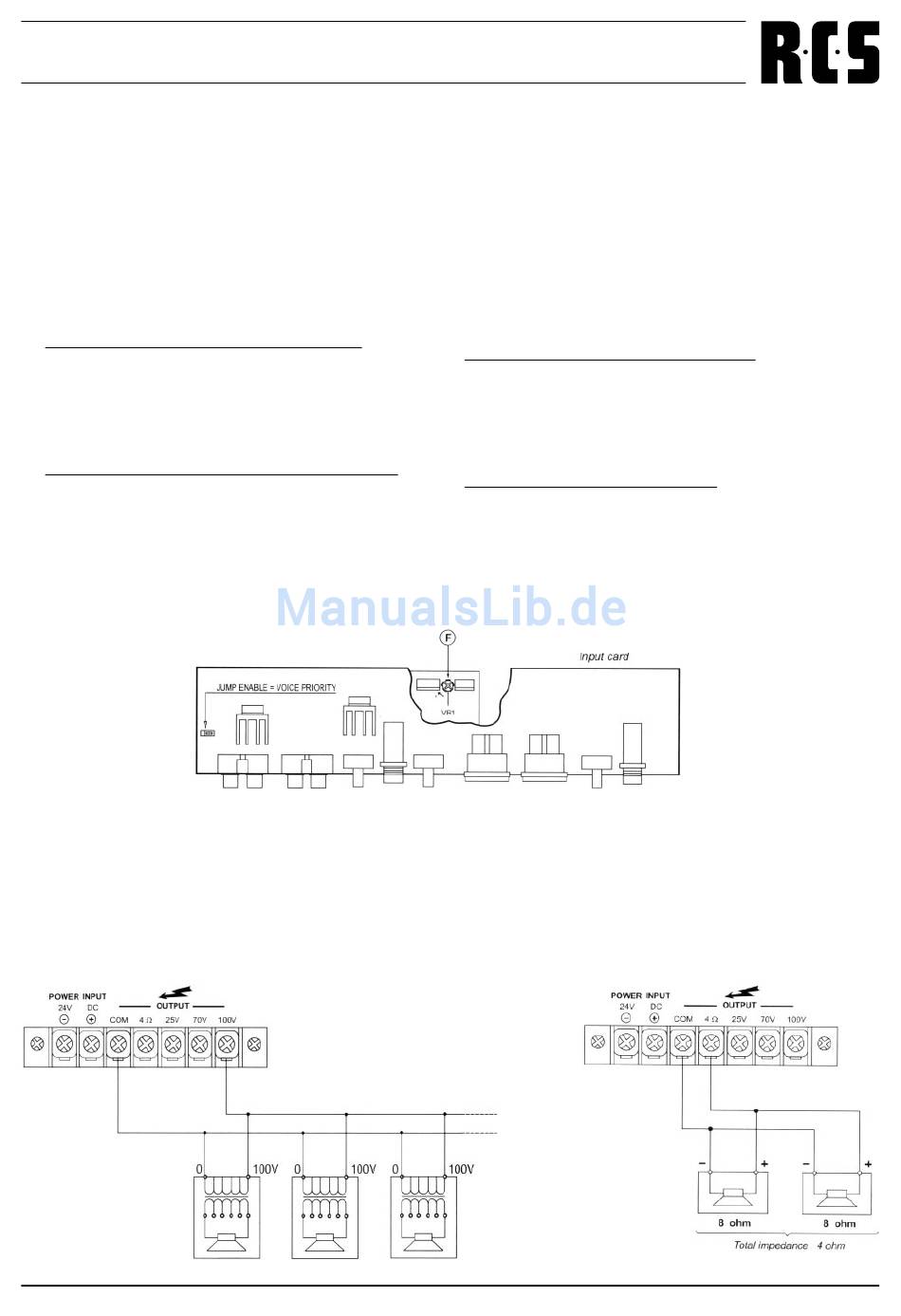

c : Inside the amplifier find the jumper named "CN7 Voice"
on the input card and remove the jumper from the Posi-
tion "ENABLE" to "DISABLE".
Adjusting the sensitivity level for the Priority function
a : Disconnect the power source from the amplifier
b : Unscrew the 3 screws on each side of the amplifier and
take off the cover.
c : Inside the amplifier find the hole "F" on the input card.
Using a small screwdriver, adjust the trimmer "VR1"
(on the PCB underneath): by turning the VR1 clockwise
the sensitivity setting is increased.
11. AC INLET
This is main jack for AC power cable.
12. DC 24 V TERMINAL
This terminal is for connection the battery input, please
confirm the polarity before connecting.
13. SPEAKER TERMINAL
These terminals are for connecting the speakers. Select the
terminals of 4 ohm or high impedance
9. MIC/LINE UMSCHALTER
Schalter zum Auswählen der Eingangsempfindlichkeit für
MIC oder LINE bezogen auf Eingang "IN1".
10. EINGANG "IN1"
Symmetrischer 6,3 mm Stereo-Klinke Eingang für dyna-
mische Mikrofone (30-600 ohm) oder für hochpegelige
Signalquellen (z.B. Tuner, Kassettenrecorder, CD-Player
etc.). Die Eingangsempfindlichkeit bitte mit Schalter 7
auswählen. Dieser Eingang verfügt über eine elektronische
Vorrangschaltung (Priorität) zum Absenken der Lautstärke
aller anderen Eingänge.
Deaktivieren der Priorität des Eingang"IN1"
a : Das Gerät von allen Spannungsquellen trennen.
b : Nach Lösen der Schrauben kann der Gerätedeckel ab-ge-
nommen werden.
c : Auf der Eingansgplatine findet sich der Stecker "CN7
Voice". Dieser befindet sich werkseitig in der Position
"Enable" und muß auf "Disable" umgesteckt werden.
Empfindlichkeit der Priorität justieren
a : Das Gerät von allen Spannungsquellen trennen.
b : Nach Lösen der Schrauben, bitte Deckel abnehmen.
c : Auf der Eingansgplatine findet sich die Bohrung "F",
über welche auf der darunterliegenden Platine der
Widerstand"VR1" erreicht werden kann. Dieser Wider-
stand kann mit einem Schraubenzieher justiert werden, bei
Rechtsdrehung vergrößert sich die Empfindlichkeit.
11. AC INLET
Anschlußstecker für Kaltgeräte-Netzkabel.
12. DC 24 V EINGANG
Eingang für 24 V DC Notstromversorgung, bei Anschluß der
Gleichstromquelle ist auf die Polarität zu achten.
13. SPEAKER TERMINAL
Niederohmige (4Ohm) und hochohmige Lautsprecheran-
schlußklemmen.
