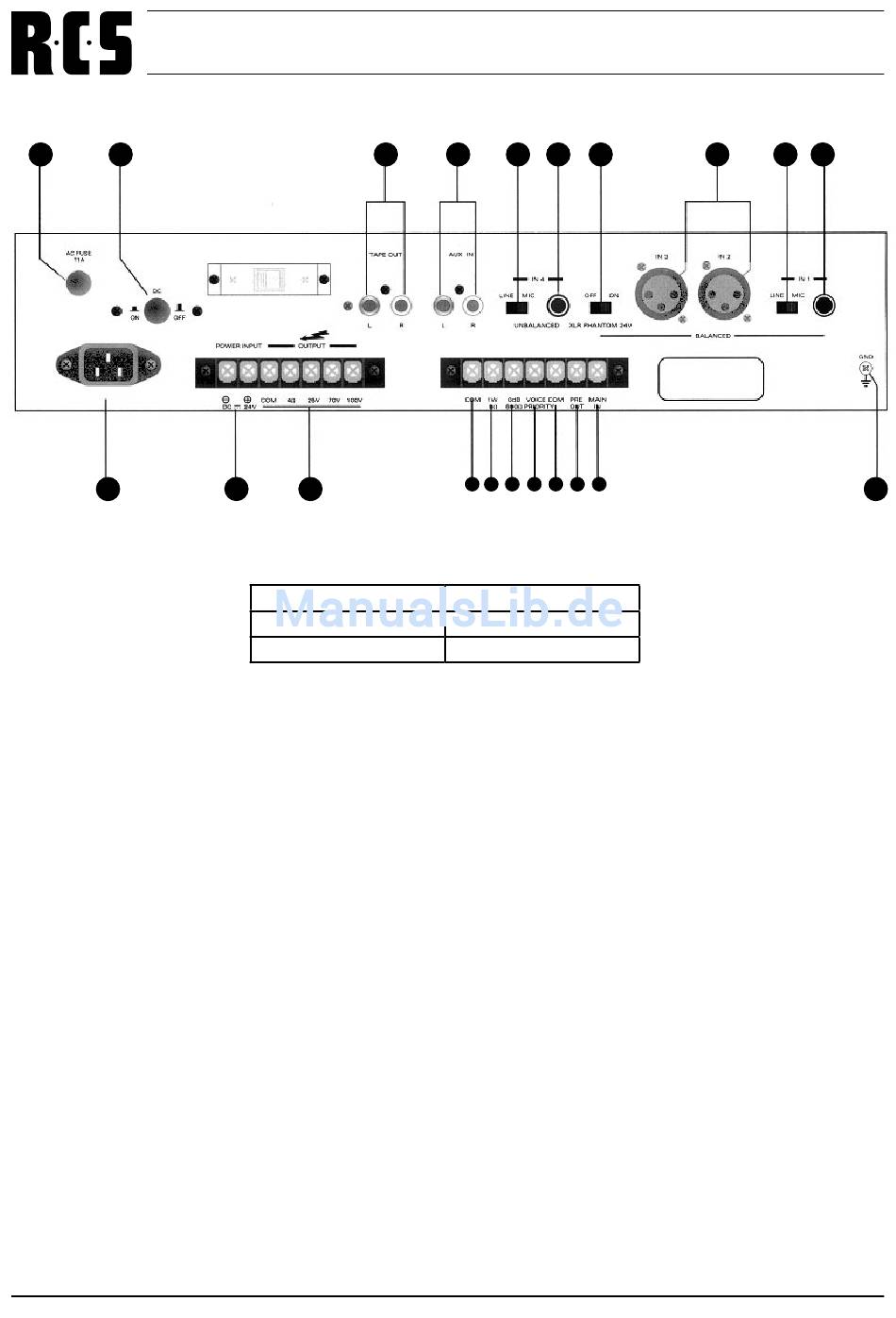

REAR PANEL CONTROLS
1
2
11
1. AC FUSE
This fuse holder contain AC fuse. Replaces it with same
type fuse.
2. DC POWER SWITCH
This is used to switch the battery supply on or off.
3. TAPE OUT
Recording output has designed with RCA jacks. The con-
nected tape recorder input impedance must be higher than
4.7 kohms.
4. AUX IN
These RCA-type connectors let you connect an high level
output signal (e.g. tuner, cassette deck, CD player etc.)
5. LINE/MIC SWITCH
When using the MIC or LINE, please locate the input
select switch to desirable direction.
6. INPUT "IN4"
Unbalanced input that can be used to connect an dynamic
microphone (30-600 ohm), or an audio source with high level
signal output (e.g. AM/FM tuner, cassette deck, CD player
etc.). It is able to take 6,3 mm mono jack connectors. To
select the input sensitivity it is necessary to use the switch 5.
7. PHANTOM POWER SWITCH
Pushing phantom switch when using of balanced condensor
microphone for input 2 and 3. When this switch is set on,
"IN2" and "IN3" are phantom powered with 24 V.
8. INPUT „IN2" AND "IN3"
Balanced XLR inputs for the connection of dynamic micro-
phones or condenser type microphones. To connect the 24
V phantom power supply it is necessary to use the switch 7.
4
TA-4030/4060/4120 KX
3
13
12
TA-4030 KX
TA-4060 KX
TA-4120 KX
RÜCKSEITE
4
5
6
7
16 17
19 20
14
15
18
1. AC SICHERUNG
Diese Sicherung darf bei Defekt nur mit einer Sicherung
gleichen Typs (siehe Tabelle) ersetzt werden.
1,0 A
1,6 A
2,5 A
2. DC POWER SCHALTER
Schalter zum Ein- und Ausschalten der Batterie bzw. Not-
stromversorgung.
3. TAPE OUT
Cinch-Buchsen mit Summensignal zur Aufnahme über ein
"Recording"-Gerät, welches eine Eingangsimpedanz über
4,7 kOhm haben muß.
4. EINGANG "AUX IN"
Cinch-Buchsen für hochpegelige Signalquellen (z.B. Tuner,
Kassettenrecorder, CD-Player etc.)
5. LINE/MIC UMSCHALTER
Schalter zum Auswählen der Eingangsempfindlichkeit für
MIC oder LINE.
6. EINGANG "IN4"
Unsymmetrischer Eingang auf 6,3 mm Klinkenbuchse zum
Anschluß eines dynamischen Mikrofons (30-600 Ohm),
oder für hochpegelige Signalquellen (z.B. Tuner, Kasset-
tenrecorder, CD-Player etc.). Die Eingangsempfindlichkeit
bitte mit Schalter 5 auswählen.
7. PHANTOM POWER
Schalter zum Zuschalten der "Phantom Power" bei Verwen-
dung von Kondensatormikrofonen. Die Phantom-Speisung
beträgt 24 V.
8. EINGÄNGE „IN2" UND "IN3"
"IN2" und "IN3" sind symmetrische XLR-Buchsen für
dynamische Mikrofone, bei Verwendung von Kondensa-
tormikrofonen wird die "Phantom Power" mit Schalter 7
eingeschaltet.
8
9
10
21
