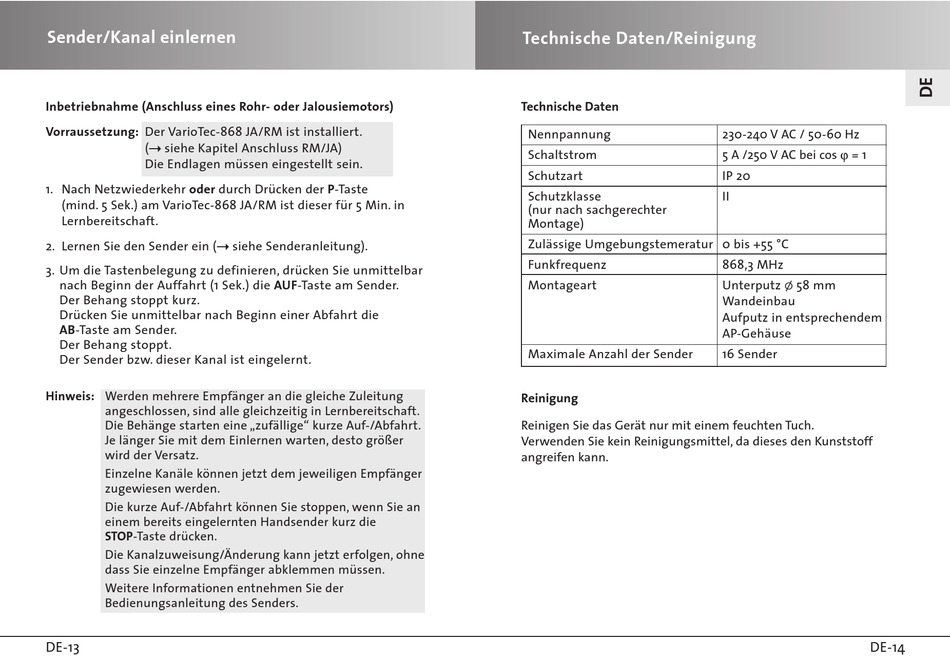

Sender/Kanal einlernen
Inbetriebnahme (Anschluss eines Rohr- oder Jalousiemotors)
Vorraussetzung: Der VarioTec-868 JA/RM ist installiert.
(Z siehe Kapitel Anschluss RM/JA)
Die Endlagen müssen eingestellt sein.
1. Nach Netzwiederkehr oder durch Drücken der P-Taste
(mind. 5 Sek.) am VarioTec-868 JA/RM ist dieser für 5 Min. in
Lernbereitschaft.
2. Lernen Sie den Sender ein (Z siehe Senderanleitung).
3. Um die Tastenbelegung zu definieren, drücken Sie unmittelbar
nach Beginn der Auffahrt (1 Sek.) die AUF-Taste am Sender.
Der Behang stoppt kurz.
Drücken Sie unmittelbar nach Beginn einer Abfahrt die
AB-Taste am Sender.
Der Behang stoppt.
Der Sender bzw. dieser Kanal ist eingelernt.
Hinweis: Werden mehrere Empfänger an die gleiche Zuleitung
angeschlossen, sind alle gleichzeitig in Lernbereitschaft.
Die Behänge starten eine „zufällige" kurze Auf-/Abfahrt.
Je länger Sie mit dem Einlernen warten, desto größer
wird der Versatz.
Einzelne Kanäle können jetzt dem jeweiligen Empfänger
zugewiesen werden.
Die kurze Auf-/Abfahrt können Sie stoppen, wenn Sie an
einem bereits eingelernten Handsender kurz die
STOP-Taste drücken.
Die Kanalzuweisung/Änderung kann jetzt erfolgen, ohne
dass Sie einzelne Empfänger abklemmen müssen.
Weitere Informationen entnehmen Sie der
Bedienungsanleitung des Senders.
DE-13
Technische Daten/Reinigung
Technische Daten
Nennpannung
Schaltstrom
Schutzart
Schutzklasse
(nur nach sachgerechter
Montage)
Zulässige Umgebungstemeratur 0 bis +55 °C
Funkfrequenz
Montageart
Maximale Anzahl der Sender
Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch.
Verwenden Sie kein Reinigungsmittel, da dieses den Kunststoff
angreifen kann.
230-240 V AC / 50-60 Hz
5 A /250 V AC bei cos j = 1
IP 20
II
868,3 MHz
Unterputz l 58 mm
Wandeinbau
Aufputz in entsprechendem
AP-Gehäuse
16 Sender
DE-14
