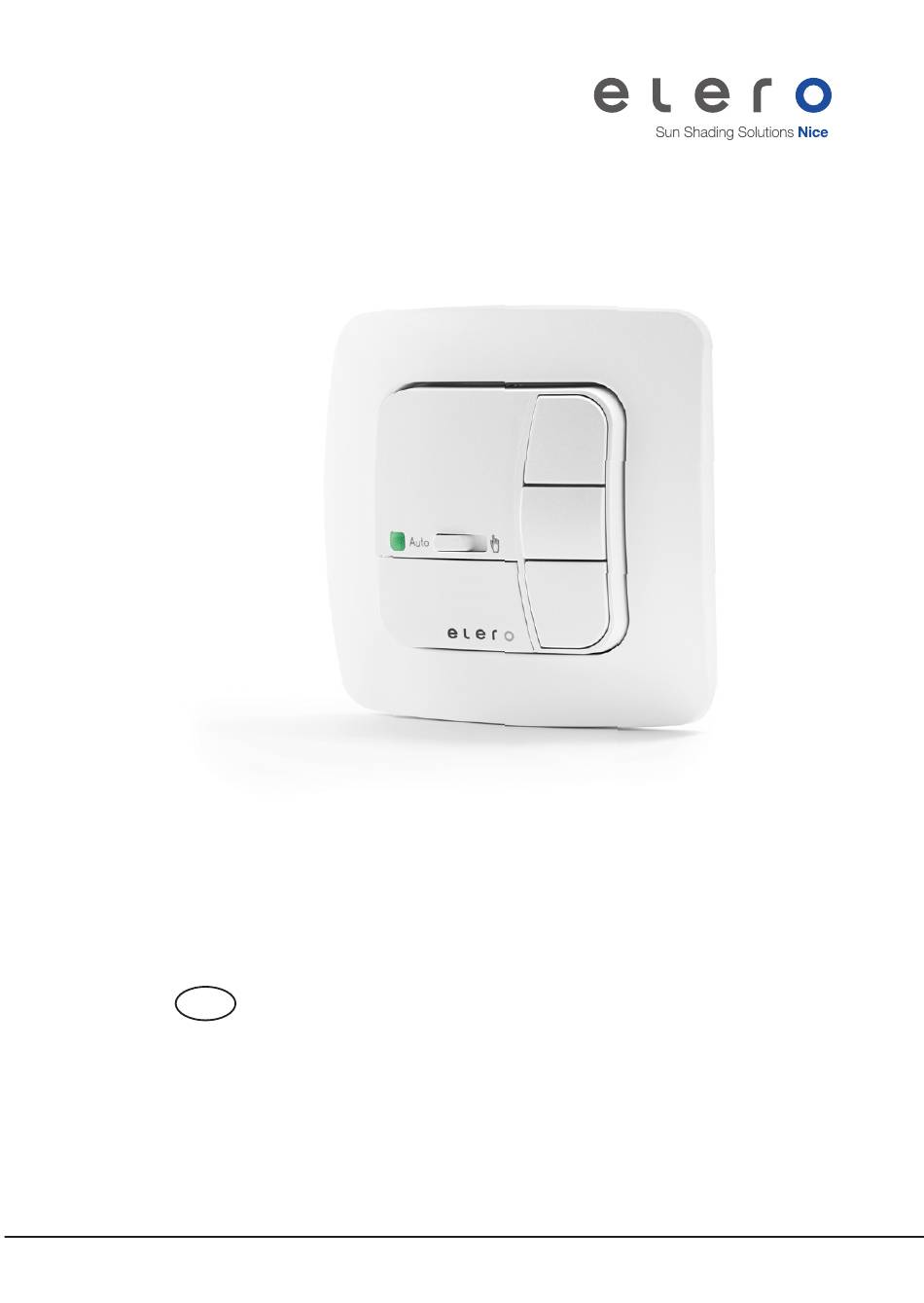

- Seite 1 VarioTec-868 JA VarioTec-868 RM 28 350 0001 28 340 0002 Original Bedienungsanleitung Bitte bewahren Sie die Bedienungsanleitung auf ! 181004602_DE+EN+FR+IT_1215...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteerklärung Geräteerklärung ..........2 Sicherheitshinweise/Haftungsausschluss . -
Seite 3: Sicherheitshinweise/Haftungsausschluss
• Niemals beschädigte Produkte installieren oder in Bedienungsanleitung, bevor Sie das Gerät benüt- Betrieb nehmen. zen! • Verwenden Sie nur unveränderte elero®-Originalteile • Stellen Sie sicher, dass die Bedienungsanleitung • Bei unzulässigem Öffnen des Geräts, unsachgemäßem in einer leserlichen Form dem Benutzer zur Einsatz, falscher Installation oder falscher Bedienung Verfügung steht. -
Seite 4: Bestimmungsgemäße Verwendung
Gegebenheiten begrenzt. elero-Antrieben ausgestattet sind. Eine andere oder darüber hinaus gehende Benutzung gilt nicht als bestimmungsgemäß. Die elero GmbH haftet nicht für: • Verwendung anderer als oben genannten Einsätze • Veränderungen am Gerät • Unsachgemäßem Handeln Die technischen Daten entnehmen Sie dieser Bedienungsanleitung. -
Seite 5: Anschluss Und Montage
Anschluss als Antriebssteuergerät 3. Setzen Sie die Schutzkappe wieder auf das Netzteil. 4. Befestigen Sie das Netzteil in der Unterputzdose (Ø 58 mm) Den Aufbau einer Steuerung finden Sie auf elero.de im Downloadbereich unter „Installationshinweise und Schaltpläne.“ oder in einer passenden Aufputzdose. -
Seite 6: Anschluss Als Gruppensteuergerät
Anschluss und Montage Anschluss und Montage Anschluss als Gruppensteuergerät 3. Setzen Sie die Schutzkappe wieder auf das Netzteil. Den Aufbau einer Steuerung entnehmen Sie dem Steuerungskatalog. 4. Befestigen Sie das Netzteil in der Unterputzdose (Ø 58 mm) oder in einer passenden Aufputzdose. W A R N U N G ! 5. -
Seite 7: Werkseinstellung
Über den Codierschalter 1 lässt sich die Funktion NOTSIGNAL Antriebssteuergerät ein/aus stellen. Wird die VarioTec-868 JA/RM als Antriebssteuergerät eingesetzt, wird der Antrieb direkt an das Gerät angeschlossen. Externe Signale werden in Fahrbefehle umgewandelt. Der Codierschalter 2 muss auf der unteren Position stehen. -
Seite 8: Programmierung
Zwischenpositionen für Funktionserklärung Rollladen / Markise / Jalousie Gruppensteuergerät Programmierung Wird die VarioTec-868 JA/RM als Gruppensteuergerät Rollladen Markise Jalousie eingesetzt, können weitere Gruppen steuergeräte und Antriebssteuergeräte angeschlossen werden. Der Codierschalter 2 muss auf der oberen Position stehen. Gruppensteuerung Pos ▼... - Seite 9 Zwischenposition für Zwischenposition für Rollladen / Markise / Jalousie Rollladen / Markise / Jalousie Pos ▼ anfahren (Zwischenposition) Pos ▲ anfahren (Lüftungsposition/Tuchstraffung) V O R A U S S E T Z U N G ! V O R A U S S E T Z U N G ! Der Sender ist eingelernt.
-
Seite 10: Zwischenposition Löschen
Lüftungs-/Wendeposition löschen 1. Nach Netzwiederkehr oder durch Drücken der Taste P Drücken Sie die Programmiertaste Pos ▲ länger als 5 Sekunden. (mindestens 5 Sekunden) an der VarioTec-868 JA/RM ist diese Die Lüftungs-/Wendeposition ist jetzt gelöscht. für 5 Minuten in Lernbereitschaft. -
Seite 11: Weitere Sender Einlernen
Inbetriebnahme Technische Daten / Reinigung / Entsorgung Weitere Sender / Kanäle einlernen Technische Daten Nennpannung 230-240 V AC / 50-60 Hz H I N W E I S ! Schaltstrom 5 A /250 V AC bei cos j = 1 Werden mehrere Empfänger an die gleiche Schutzart IP 20... -
Seite 12: Hinweise Zur Reparatur/Reparaturadresse
Bei Rücksprache mit unserem Service-Team geben Sie bitte Antrieb läuft nicht. Falscher Anschluss. Anschluss prüfen. immer die Artikelbezeichnung und die Artikelnummer, welche auf Die VarioTec-868 JA/RM 1. Die VarioTec-868 JA/RM 1. Stellen Sie die dem Typenschild (Geräterückseite) stehen, an. führt externe Befehle steht auf „ “. - Seite 13 GmbH Antriebstechnik Maybachstr. 30 73278 Schlierbach info@elero.de Technische Änderungen vorbehalten www.elero.com 309025 03...
