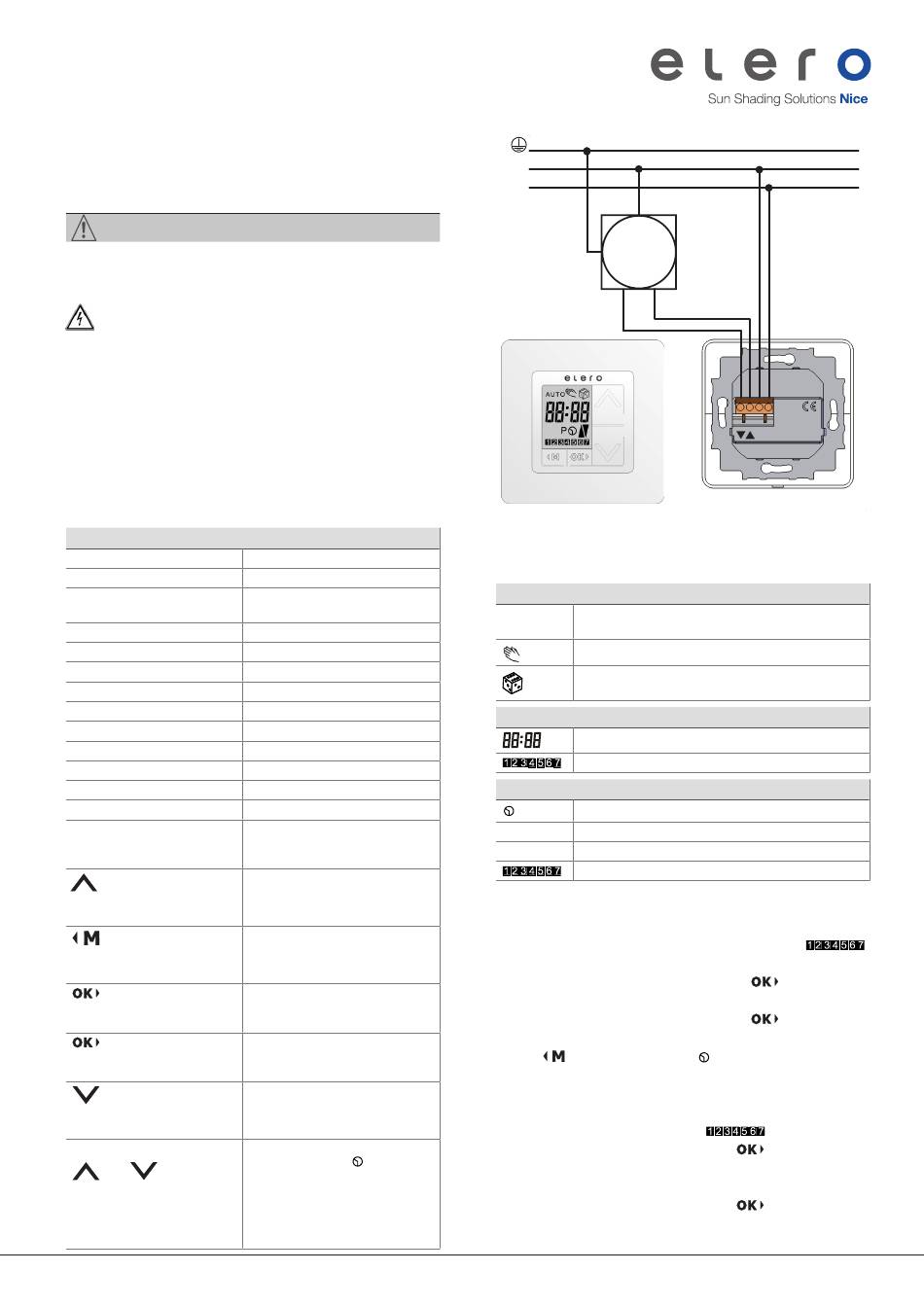

elero TimeTec Kurzanleitung

TimeTec
286700001

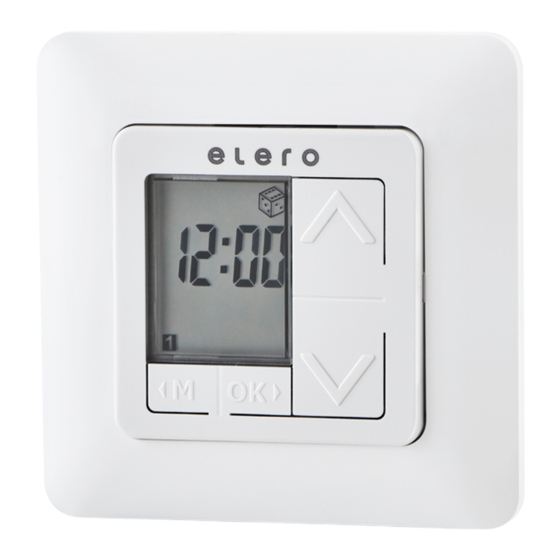

Elektrische Rollladensteuerung
Sicherheitsinstruktionen
WARNUNG
Verletzungsgefahr durch elektrischen Strom! Verletzung oder Tod
möglich bei Nichtbeachtung der Sicherheitsinstruktionen.
• Anschluss, Einbau, Montage nur durch eine qualifizierte
Elektrofachkraft entsprechend den Vorgaben der DIN
VDE 0100 durchführen.
• Alle relevanten Vorschriften (DIN EN 60335-2-97, Hausgeräte
und Rollladen), die Technischen Daten beachten sowie der An-
wendung entsprechende Verhaltensregeln einhalten.
Allgemeines
• Bitte bewahren Sie diese Gebrauchsanleitung auf.
• Beachten Sie auch die Installationsanweisungen des zu steuern-
den Antriebs und prüfen und korrigieren Sie bei Bedarf die einge-
stellten Endlagen des Behangs.
• Gerät am Ende der Lebensdauer umweltgerecht entsorgen.
Technische Daten, Tastenfunktionen
Bemessungs-Spannung [V]
Bemessungs-Frequenz [Hz]
Ausgänge
Schaltleistung [A]
Umgebungstemperatur [°C]
Laufzeit
Umschaltverzögerung
Gehäuse
Programm
Ganggenauigkeit
Betriebsmodi
Gangreserve
Speicherplätze
Werkseinstellung
Schaltprogramm (AUF / AB)
Uhrzeit
Tastendruck Taste AUF
während Betriebsmodus
Tastendruck Taste MENÜ
Tastendruck Taste OK
während Betriebsmodus
Tastendruck Taste OK
während Programmiermodus
Tastendruck Taste AB
während Betriebsmodus
bzw.
Tastendruck
Taste AUF bzw. AB
während Programmiermodus
elero GmbH
Maybachstr. 30
Antriebstechnik
73278 Schlierbach
230 (± 10%)
50
2 Relais Schließer
(potenzialgebunden)
5 (bei cos φ =1)
-5 bis 45
2 min 30 s
mindestens 0,5 s
Unterputz
Wochenuhr
+/- 1,5 s/Tag (bei 20 °C)
Auto, Manuell, Zufall
ca. 24 h (bei 20 °C)
7 x AUF / 7 x AB
07:00 Uhr / 21:00 Uhr
12:00 Uhr
AUF-Fahrbefehl 2,5 min oder
STOPP bei laufendem Antrieb
Aktivierung bzw. Verlassen des
Programmiermodus und
STOPP bei laufendem Antrieb
Ändern des Betriebsmodus oder
STOPP bei laufendem Antrieb
Bestätigen der Auswahl oder der
Programmierung
AB-Fahrbefehl 2,5 min oder
STOPP bei laufenden Antrieb
Auswahl der
Uhrzeiteinstellung bzw. der
Schaltzeitprogrammierung P
mit Einstellung von Wochentag
(einzeln, blockweise, komplette
Woche), Auffahrzeit(en) und
Abfahrzeit(en)
Fon: +49 7021 9539-0
Fax: +49 7021 9539-212
PE
N
L
COM
M
AB
DOWN
Betriebsmodi und Symbole
Beim Drücken der Tste OK► wird vom einen in den nächsten der
3 Betriebsmodi gewechselt.
Betriebsmodi
Automatikmodus
AUTO
(Programmierte Schaltzeiten sind aktiv)
Manueller Betrieb (Handbetrieb)
Zufallsmodus (Programmierte Schaltzeiten verschie-
ben sich zufällig um 1 bis 31 Minuten nach hinten)
Display im Betriebsmodus
Uhrzeitanzeige
Anzeige des aktuellen Wochentages
Display im Programmiermodus
Uhrzeiteinstellung
Schaltzeitprogrammierung
P
Fahrrichtung der programmierten Schaltzeit
▲▼
Auswahl und Programmierung der Tage (Blöcke)
Programmierung / Einstellungen
Datum / Tag / Uhrzeit:
• Stellen Sie mit den Tasten ▲ bzw. ▼ den Wochentag
ein.
• Bestätigen Sie die Einstellung mit der Taste
• Stellen Sie mit den Tasten ▲ und ▼ die Uhrzeit ein.
• Bestätigen Sie die Einstellung mit der Taste
Programm:
• Taste drücken: Uhrensymbol
• Taste ▲ bzw. ▼ drücken: Symbol P blinkt. Taste OK drücken.
• Wählen Sie mit den Tasten ▲ oder ▼, wie Sie das Programm
erstellen möchten: a) Jeden Tag einzeln, b) blockweise (Mo bis Fr
und Sa bis So, c) komplette Woche
• Bestätigen Sie die Auswahl mit der Taste
• Stellen Sie mit den Tasten ▲ oder ▼ die Auffahrzeit(en) ▲ und
Abfahrzeit(en) ▼ ein.
• Bestätigen Sie die Auswahl mit der Taste
• Zum Abwählen einer bestimmten AUF- bzw. AB-Fahrzeit muss in
der Anzeige für die entsprechende Fahrzeit der Wert --:-- stehen.
info.elero@niceforyou.com
www.elero.com
AUF
UP
N L
.
.
blinkt.
.
.
.
Technische Änderungen vorbehalten
182060001_DE_0325
